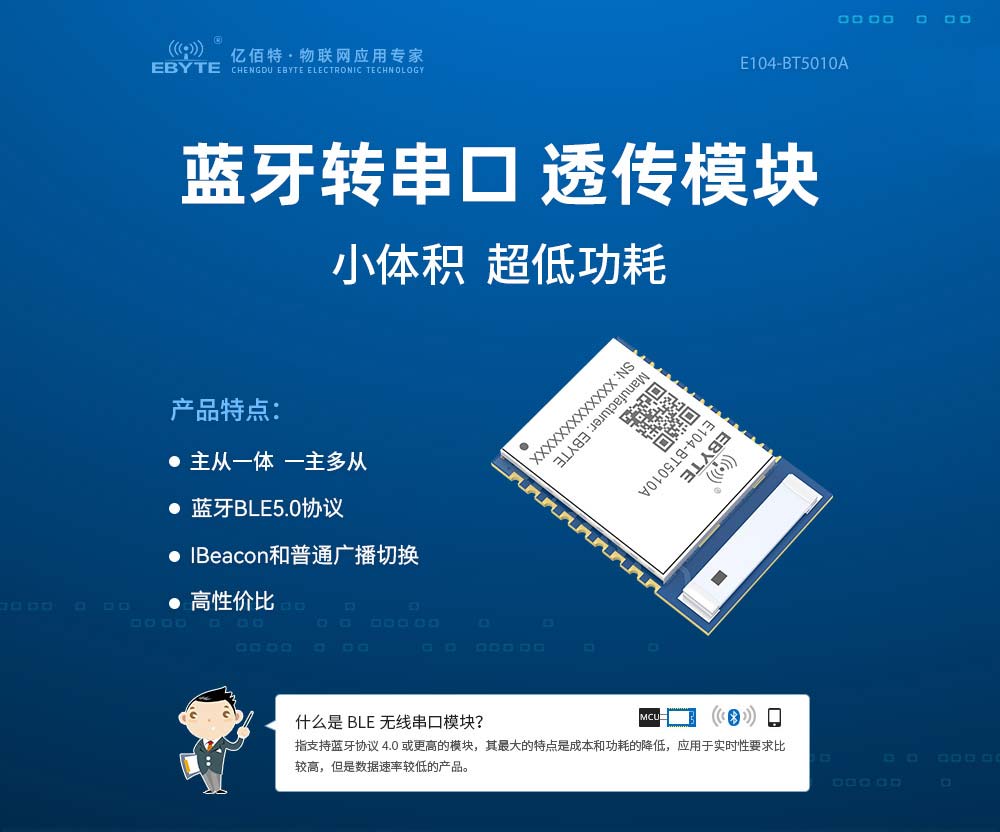

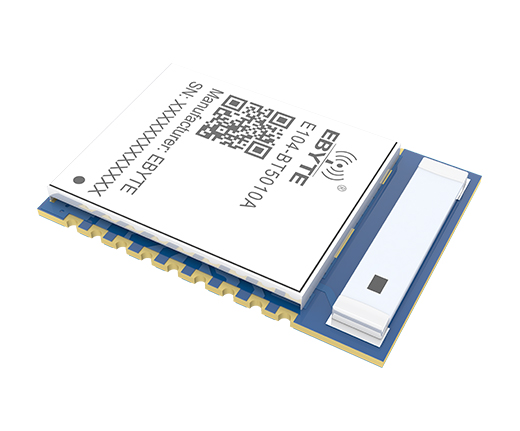

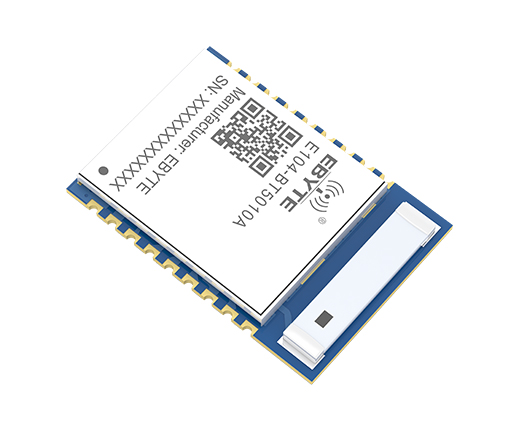

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2480 MHz | 支持ISM 頻段 |
| 最大發射功率 | 4 dBm | - |
| 接收靈敏度 | -96 dBm | Bluetooth?lowenergymode |
| 實測距離 | 55米 | 晴朗空曠環境，高度 2.0 米; @4dBm;空速：2Mbps |
| 硬件參數 | 參數值 | 備注 |

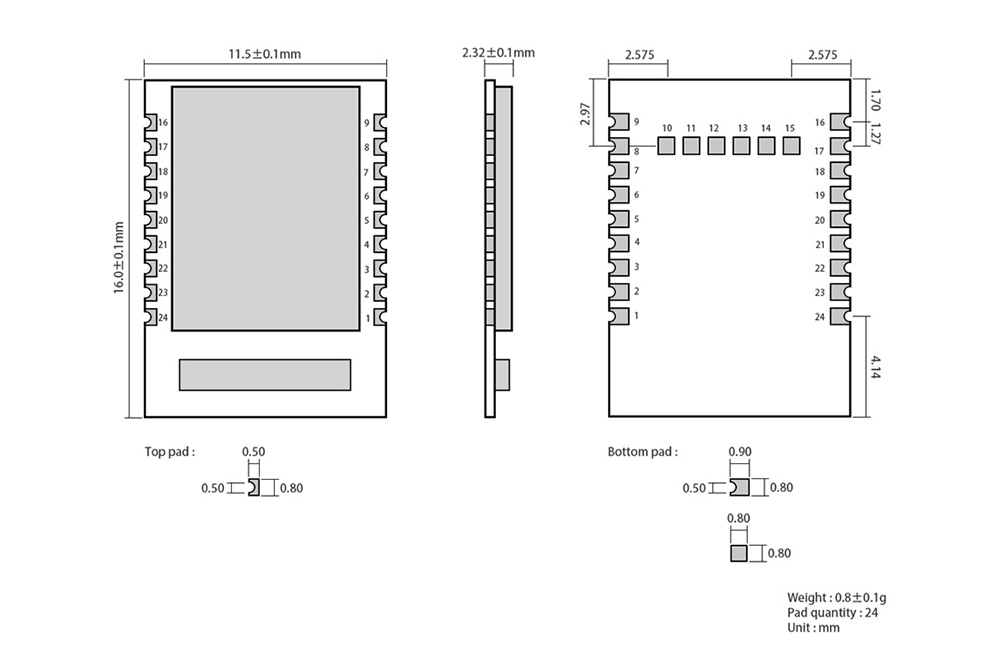

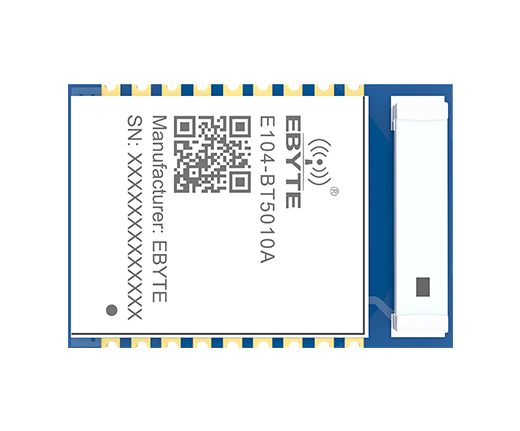

| 尺寸大小 | 11.5 * 16 mm | - |

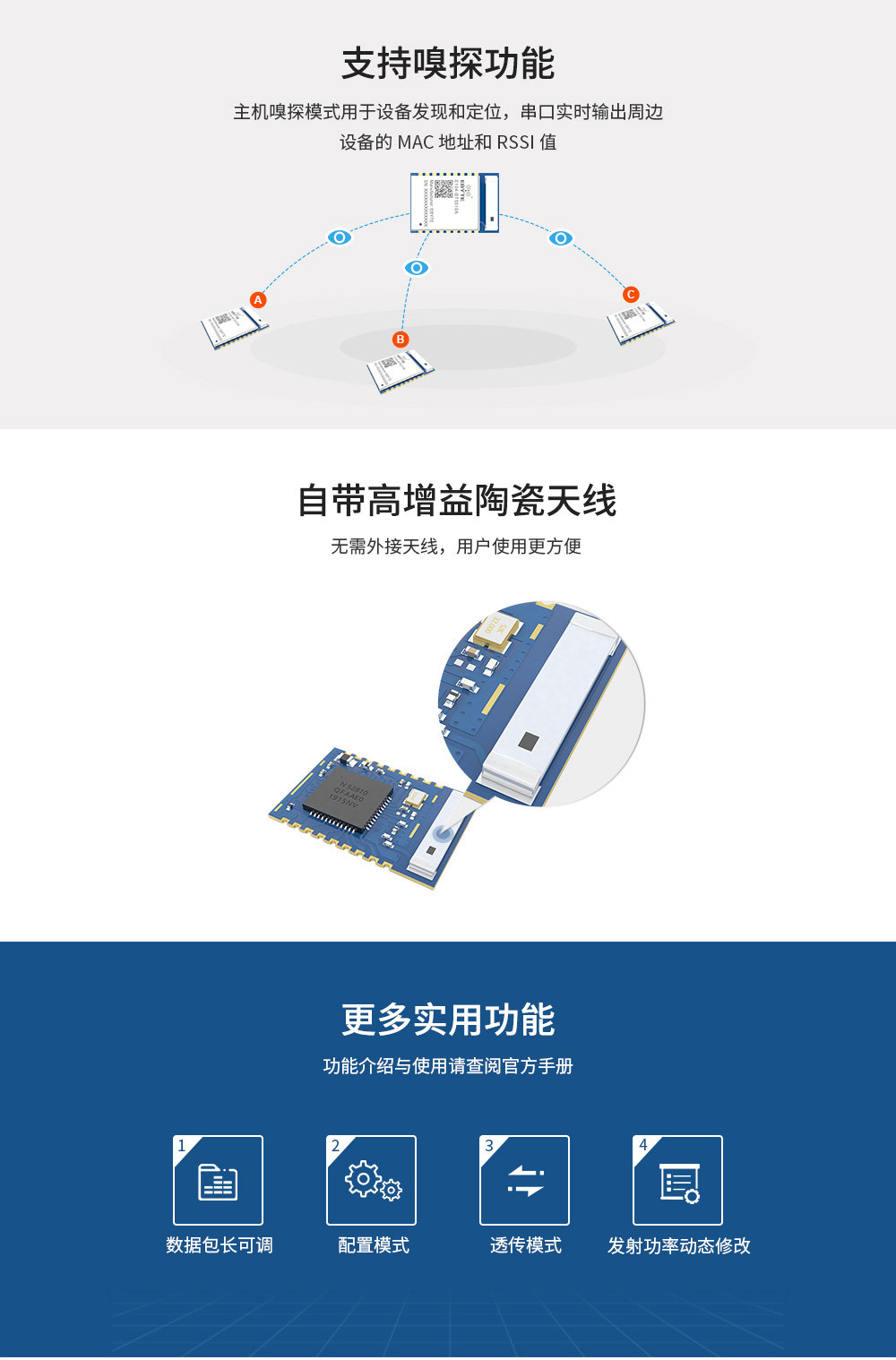

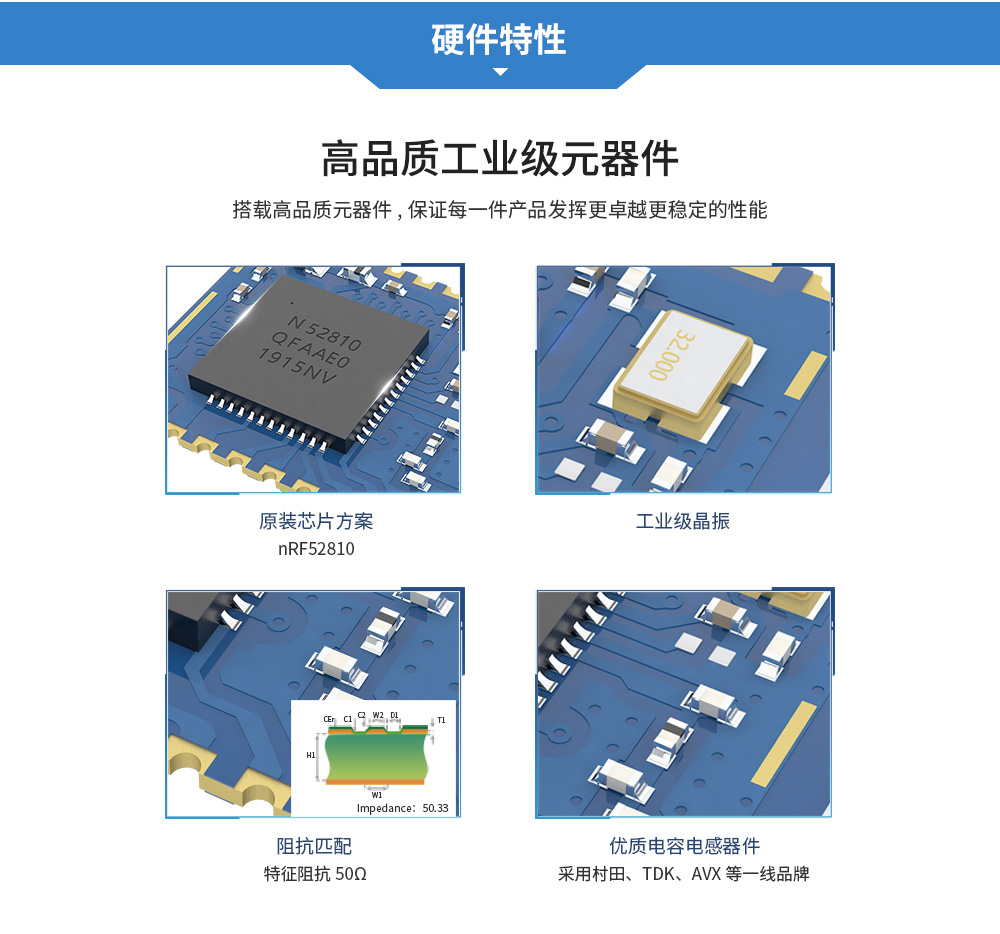

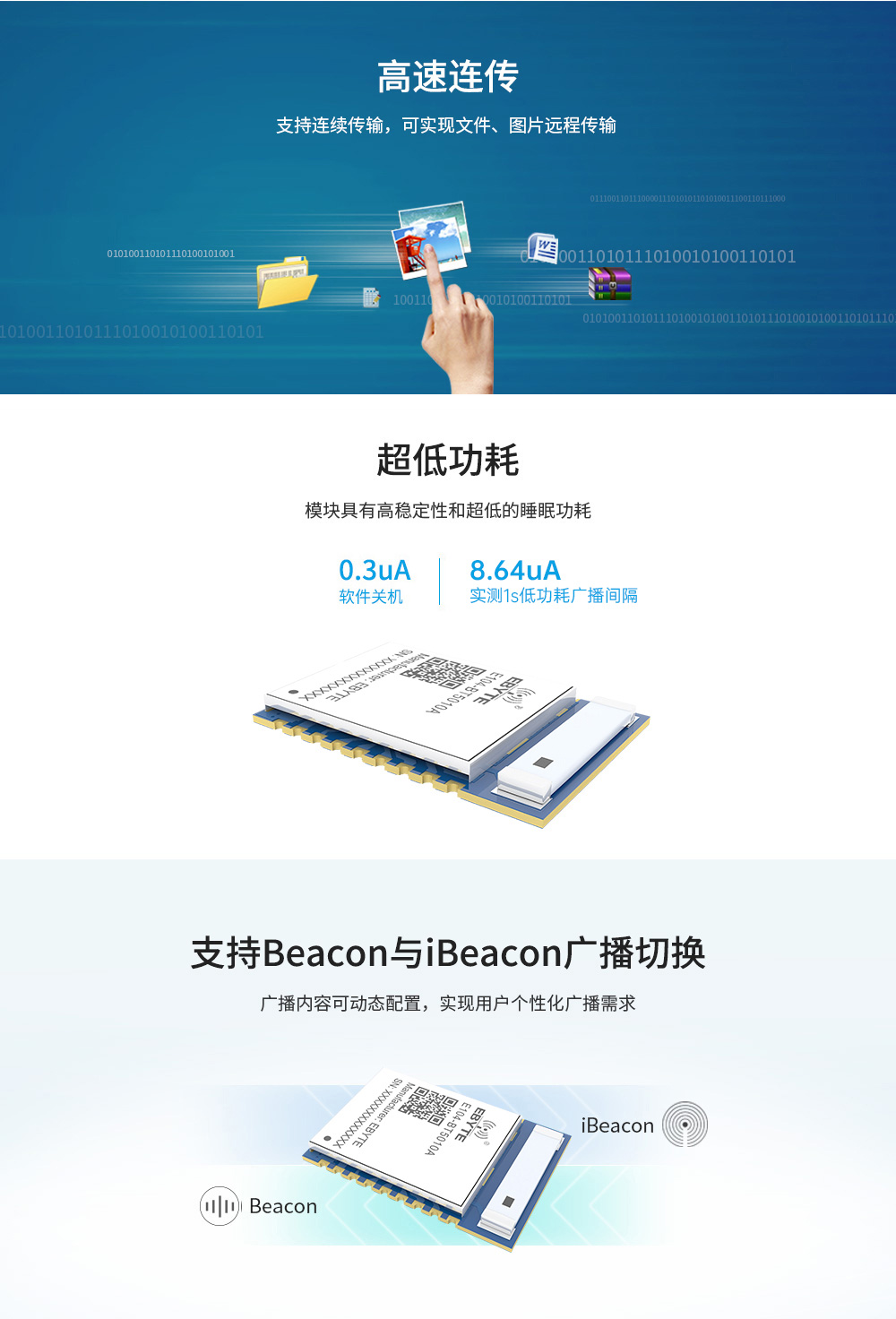

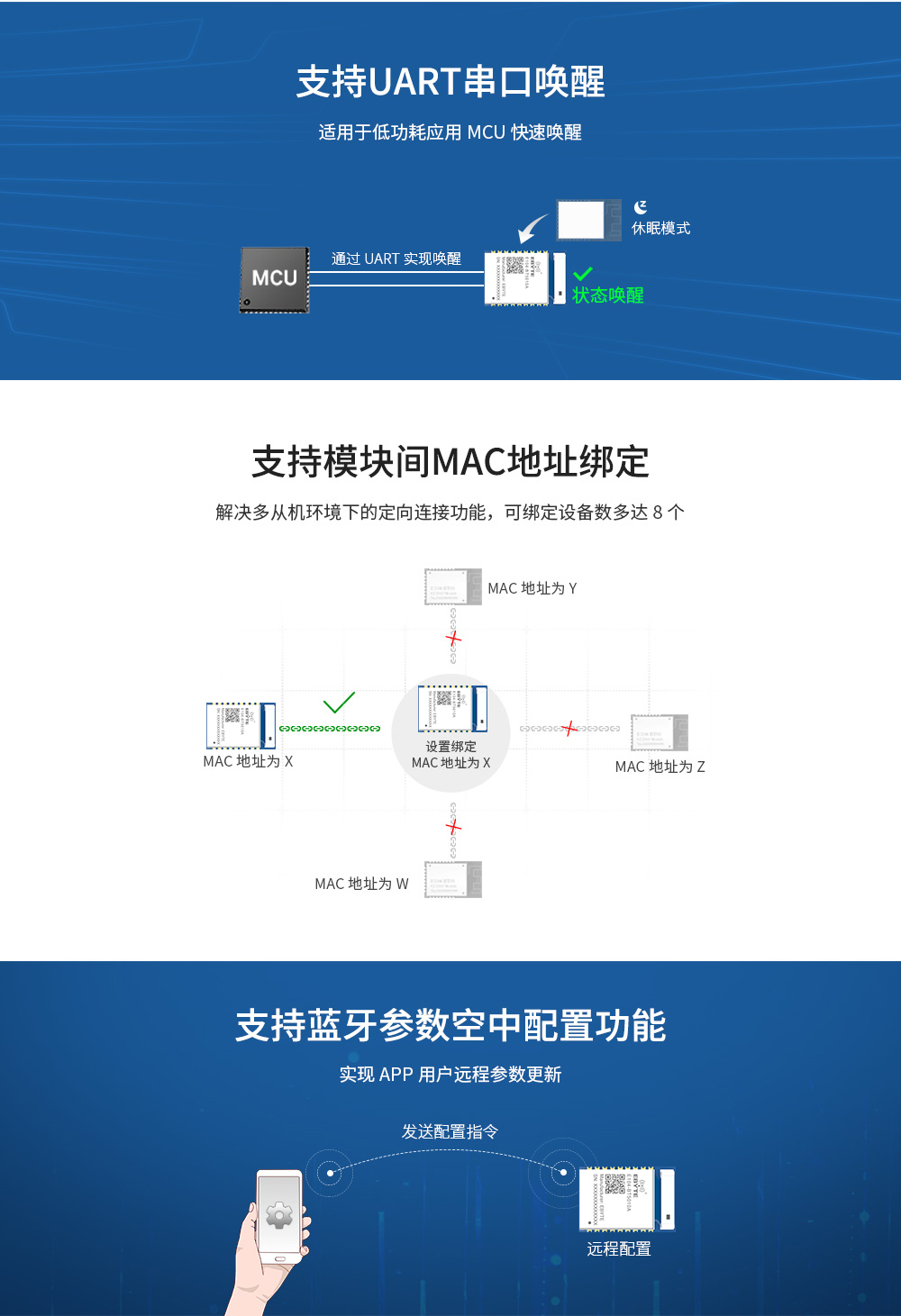

| 天線形式 | 陶瓷天線 | 等效阻抗約50Ω |
| 通信接口 | UART串口 | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.7 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 休眠廣播電流(默認) | - | 173 | - | uA | 默認廣播間隙為 1s 默認 0dBm |
| 喚醒廣播電流(默認) | - | 8.70 | - | mA | 默認廣播間隙為 1s 默認 0dBm |
| 喚醒無廣播電流(默認) | - | 8.68 | - | mA | 默認連接間隙 500ms 默認 0dBm |
| 喚醒連接電流(默認) | - | 8.78 | - | mA | 默認 0dBm |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 儲存溫度 | -40 | - | +125 | ℃ | - |
| 序號 | 定義 | 引腳方向 | 引腳功能 | 說明 |
| 1 | GND | 輸入 | 電源地 | - |
| 2 | P0.25 | - | NC | - |
| 3 | P0.26 | - | NC | - |
| 4 | MOD | 輸入 | 模式選擇 | 低電平：配置模式； 高電平：透傳模式。 |
| 5 | WKP | 輸入 | 喚醒引腳 | 喚醒：下降沿； 睡眠：上升沿。 |
| 6 | DISC | 輸入 | 斷開連接引腳 | 內部上拉。下降沿有效 |
| 7 | LINK | 輸出 | 連接狀態 | 藍牙連接：低電平 藍牙無連接：高電平 |
| 8 | DATA | 輸出 | 數據指示 | 數據指示引腳，模塊通過串口輸出數據時，模塊置DATA引腳為低電平，表示正在發送數據。AT指令響應不改變DATA引腳狀態。 |
| 9 | GND | - | 電源地 | - |
| 10 | P0.02 | - | NC | - |
| 11 | P0.03 | - | NC | - |
| 12 | P0.04 | - | NC | - |
| 13 | P0.05 | - | NC | - |
| 14 | P0.06 | - | NC | - |
| 15 | P0.07 | - | NC | - |
| 16 | GND | - | 電源地 | 電源地 |
| 17 | VCC | - | 電源正 | 電源正 |
| 18 | RXD | 輸入 | UART RX 引腳 | - |
| 19 | TXD | 輸出 | UART TX 引腳 | - |
| 20 | RTS | 輸出 | 流控 | 內部上拉 |
| 21 | CTS | 輸入 | 流控 | 內部上拉 |
| 22 | P0.21/RST | - | 電源復位 | 低電平有效 |
| 23 | SWDCLK | - | - | - |
| 24 | SWDIO | - | - | - |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com/ |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
