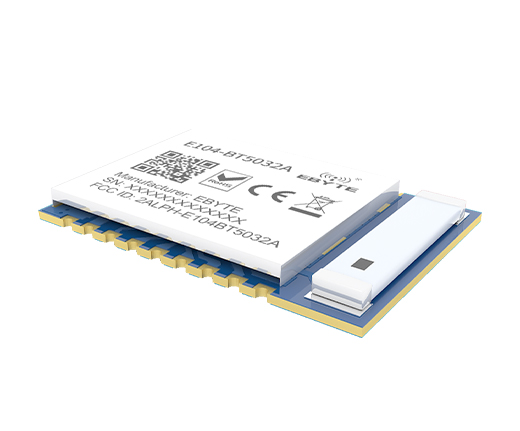

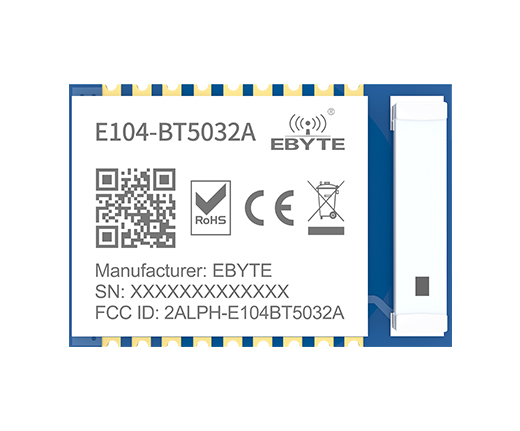

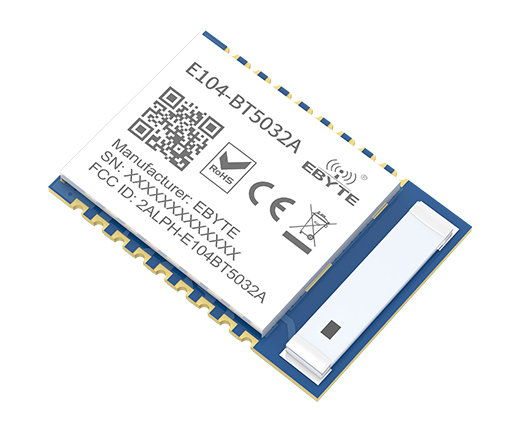

E104-BT5032A
E104-BT5032A_05
CH-FCC、CE、RoHS認證

08-E104-BT5032A（官網）
E104-BT5032A_10
E104-BT5032A_13
E73-E104
E104-0_03 20199121524116109

射頻參數	參數值	備注
工作頻段	2402~2480 MHz	支持ISM 頻段
發射功率	4 dBm	-
接收靈敏度	-96 dBm	Bluetooth?lowenergymode
實測距離	60米	晴朗空曠環境，高度 2.0 米; @4dBm;空速：2Mbps

硬件參數	參數值	備注
尺寸大小	11.6 * 16 mm	-
天線形式	陶瓷天線	等效阻抗約50Ω
通信接口	UART	-
封裝方式	貼片	-

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	1.7	3.3	3.6	V	≥3.3V 可保證輸出功率
通信電平	-	3.3	-	V	使用5V TTL 有風險燒毀
休眠廣播電流(默認)	-	173	-	uA	默認廣播間隙為 1s 默認 0dBm
喚醒廣播電流(默認)	-	8.70	-	mA	默認廣播間隙為 1s 默認 0dBm
喚醒無廣播電流(默認)	-	8.68	-	mA	默認連接間隙 500ms 默認 0dBm
喚醒連接電流(默認)	-	8.78	-	mA	默認 0dBm
工作溫度	-40	-	+85	℃	工業級
儲存溫度	-40	-	+125	℃	-

官網

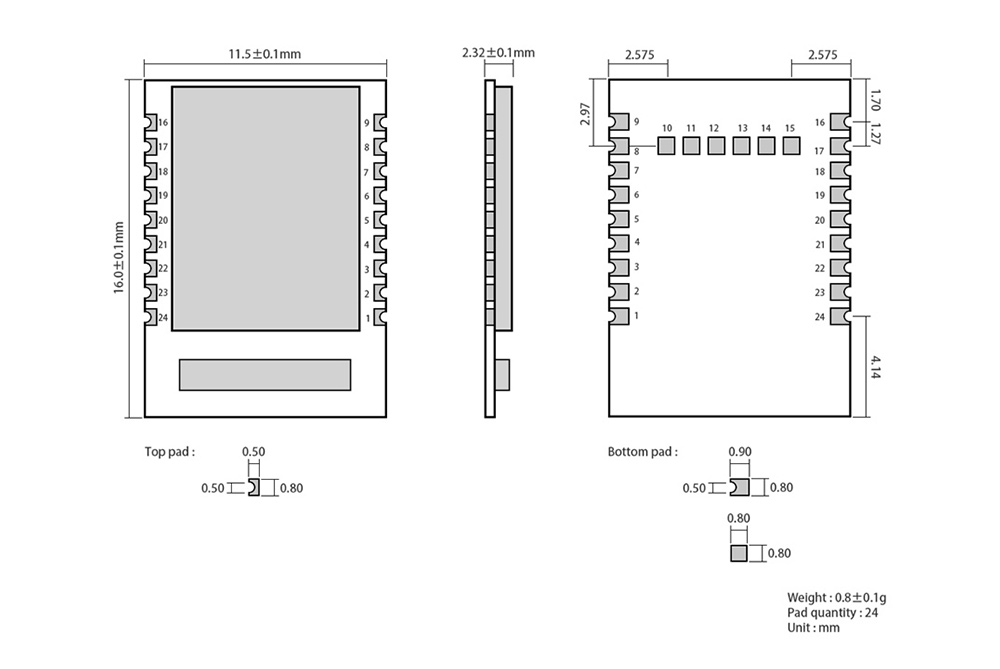

序號	定義	引腳方向	引腳功能	說明
1	GND	輸入	電源地	-
2	P0.25	-	NC	-
3	P0.26	-	NC	-
4	MOD	輸入	模式選擇	低電平：配置模式；高電平：透傳模式。

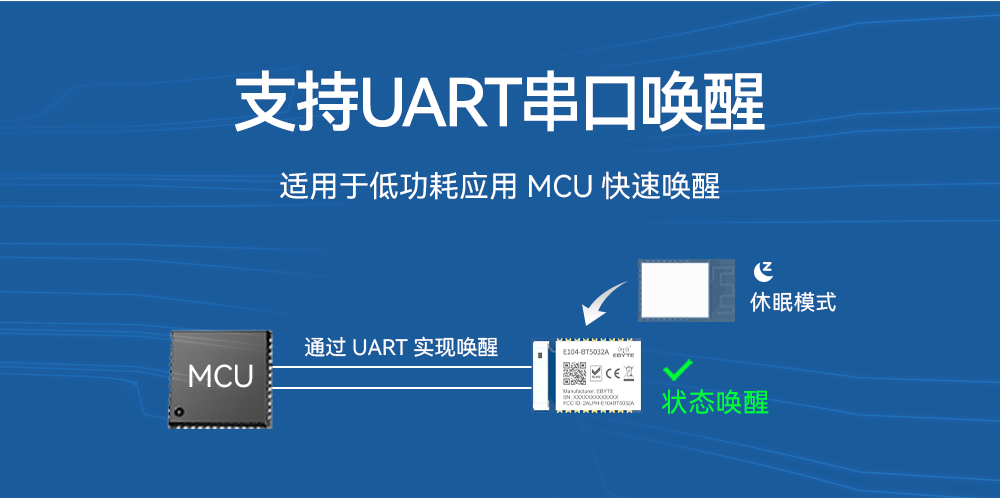

5	WKP	輸入	喚醒引腳	喚醒：下降沿；睡眠：上升沿。
6	DISC	輸入	斷開連接引腳	內部上拉。下降沿有效
7	LINK	輸出	連接狀態	藍牙連接：低電平藍牙無連接：高電平
8	DATA	輸出	數據指示	數據指示引腳，模塊通過串口輸出數據時，模塊置DATA引腳為低電平，表示正在發送數據。AT指令響應不改變DATA引腳狀態。
9	GND	-	電源地	-
10	P0.02	-	NC	-
11	P0.03	-	NC	-
12	P0.04	-	NC	-
13	P0.05	-	NC	-
14	P0.06	-	NC	-
15	P0.07	-	NC	-
16	GND	-	電源地	電源地
17	VCC	-	電源正	電源正
18	RXD	輸入	UART RX 引腳	-
19	TXD	輸出	UART TX 引腳	-
20	RTS	輸出	流控	內部上拉
21	CTS	輸入	流控	內部上拉
22	P0.21/RST	-	電源復位	低電平有效
23	SWDCLK	-	-	-
24	SWDIO	-	-	-

產品說明書

【用戶手冊】E104-BT5032Adatasheet_CN_v1.3.pdf

【指令集】E104-BT5032A Module AT Manual

【規格書】E104-BT5032規格書

【應用文檔】E104-BT5032應用文檔

開發測試

【封裝文件】E104-BT5032A

【芯片手冊】nRF52832 product brief

【SCH】E104-BT5032A-SCH-V1.0

工具軟件

【通信測試】串口調試助手_XCOM

億佰特簡介

【企業簡介】

認證資料

【ROHS認證】E104-BT5032A藍牙模塊 ROHS證書

【CE認證】CE-E104-BT5032A藍牙模塊CE證書

【FCC認證】CE-E104-BT5032A藍牙模塊FCC證書

在線購買

【天貓旗艦店】：https://detail.tmall.com/

【京東商城】：https://i-item.jd.com

【官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：[email protected]

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：[email protected]

技術應用

> E104-BT5032A藍牙模塊在校園熱水器中的應用案例分享

> E104-BT52藍牙模塊如何賦能血糖儀智能化

> 藍牙技術分享之藍牙應用場景詳解

> E104-BT01藍牙模塊在車內氛圍燈中的應用案例

> 藍牙技術分享之經典藍牙和低功耗藍牙有什么不同？

> 藍牙技術分享之藍牙協議棧架構解析

> 藍牙技術分享之藍牙技術原理和參數解析

> WiFi模塊與藍牙模塊通信技術有何區別？

> 藍牙模塊無線傳輸技術基礎知識講解

> 藍牙模塊的5大物聯網應用場景

> zigbee模塊和藍牙模塊無線技術對比

> 藍牙模塊的好壞受到哪些因素的影響

> BLE5.0系列藍牙模塊的區別

> 藍牙模塊采用陶瓷天線和PCB天線的區別

> 2.4g無線模塊和藍牙模塊之間會互相干擾嗎？

> 億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> 超低功耗藍牙模塊BLE4.0協議的片載系統解決方案

> 為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> Bluetooth藍牙模塊在車位鎖上的物聯網應用

> 無線數傳模塊在工業領域中的優勢

> PCB板設計注意事項

> 物聯網天線增益數據對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi、藍牙、Zigbee模塊在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> 藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> Bluetooth 5的優勢解析

> 關于藍牙服務UUID自定義簡介

> 淺談藍牙模塊的“嗅探”功能設計

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
EWM104-BT5125(SPDIF)
EWM104-BT5125(DAC)
EWD104-BT57(485)
E104-BT52PX	UART	DA14531	2.4G	20	0.5	BLE 5.0	IPEX 3代	16*10	低功耗，小體積，高性價比
EWM104-BT57UP	USB	-	2.4G	23	0.22	BLE 5.2	PCB	60188.5	藍牙轉USB適配器，低功耗、主從一體、虛擬串口模塊
EWM104-BT57U	USB	-	2.4G	4.5	0.1	BLE 5.2	PCB	18.514.56.0	USB轉藍牙適配器，小體積、主從一體、虛擬串口模塊
EWM104-BT09SX	UART	TLSR8208BER	2.4G	11.5	0.2	BLE 5.0	貼片式	10*10	低功耗小體積，藍牙從機模塊
EWM104-BT09SP	UART	TLSR8208BER	2.4G	11.5	0.12	BLE 5.0	貼片式	10*14.5	低功耗，藍牙轉串口從機模塊
E104-BT5032B	UART	nRF52832	2.4G	20	0.5	BLE 5.0	陶瓷天線	11.6*20	低功耗，透明傳輸，主從一體
E104-BT09	UART	TLSR8208BER	2.4G	11.5	0.15	BLE 5.0	貼片式	13*19	低功耗，從機模塊
E104-BT08	UART	-	2.4G	8	0.06	BLE 5.1	貼片式	10*10	低功耗，主從一體
E104-BT07	UART	-	2.4G	8	0.13	BLE 5.1	貼片式	21.9*14.6	低功耗，主從一體
E104-BT53C3	UART	EFR32BG22	2.4G	6	0.17	BLE 5.2	PCB	23*16	車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP	UART	CC2340R5	2.4G	8	0.17	BLE 5.3	板載PCB天線	10*14.5	低功耗，小體積
E104-BT52X	UART	DA14531	2.4G	0	0.13	BLE 5.0	IPEX 3代	10*10	低功耗，小體積，高性價比
E104-BT11N-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11N-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT5032U	USB	nRF52832	2.4G	3	0.08	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT53A3	UART	EFR32BG22C224F512GM32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT12NSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12NSP模塊測試板
E104-BT12LSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12LSP模塊測試板
E104-BT12USP-TB	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12LSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12NSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT5040UA	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT5005A	UART	nRF52805	2.4G	4	0.07	BLE 5.0	陶瓷天線	9*9	超小體積封裝，透明傳輸
E104-BT5011A	UART	nRF52811	2.4G	4	0.07	BLE 5.1	陶瓷天線	11.5*16	Long Range特性，透明傳輸
E104-BT51A	UART	CC2640R2L	2.4G	5.5	0.05	BLE 5.0	陶瓷天線	16*11.5	低功耗，透明傳輸
E104-BT5040U	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT52	UART	DA14531	2.4G	0	0.09	BLE 5.0	板載天線	14.5*10	低功耗，小體積，高性價比
E104-BT53A1	UART	EFR32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT11	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT30	1.1mm（詳見尺寸圖及 PCB 封裝庫）	CSRA64215	2.4G	9	0.05	V4.2+EDR	PCB	25 *16	音頻藍牙傳輸、高性價比
E104-BT40	UART	-	2.4G	3	0.03	V4.2+V3.0 SPP	PCB	21*13	低功耗，串口轉雙模藍牙從機
E104-BT51	UART	CC2640R2F	2.4G	5	0.75	BLE 5.0	PCB/IPX	17.5*28.7	低功耗，透明傳輸
E104-BT5032A	UART	nRF52832	2.4G	4	0.06	BLE 5.0	陶瓷天線	11.6 * 16	低功耗，透明傳輸
E104-BT5010A	UART	nRF52810	2.4G	4	0.055	BLE 5.0	陶瓷天線	11.5*16	低功耗，透明傳輸
E104-BT54S	UART	BLUENRG355MC	2.4G	8	0.3	BLE 5.1	IPEX，板載PCB天線	28162.7	STM意法半導體全新SoC藍牙模塊
E104-BT05	UART	-	2.4G	8	0.07	BLE 4.2	PCB	10 * 14.5	低功耗，透明傳輸
E104-2G4U04A	USB	CC2540	2.4G	4	0.06	BLE 4.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT02	UART	DA14580	2.4G	0	0.1	BLE 4.2	PCB	14 * 22	透明連傳，業界最低功耗
E104-BT01	I/O	CC2541	2.4G	0	0.05	BLE 4.0	PCB	14 * 22	超低功耗，高性價比

EWM104-BT5125(SPDIF)

產品型號：EWM104-BT5125(SPDIF)

接口類型 :

PDF ：

購買：
EWM104-BT5125(DAC)

產品型號：EWM104-BT5125(DAC)

接口類型 :

PDF ：

購買：
EWD104-BT57(485)

產品型號：EWD104-BT57(485)

接口類型 :

PDF ：

購買：
E104-BT52PX

產品型號：E104-BT52PX

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :IPEX 3代
產品尺寸 mm :16*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
EWM104-BT57UP

產品型號：EWM104-BT57UP

接口類型 :USB
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :23
通信距離 km :0.22
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :60*18*8.5
功能特點:藍牙轉USB適配器，低功耗、主從一體、虛擬串口模塊

PDF ：

購買：
EWM104-BT57U

產品型號：EWM104-BT57U

接口類型 :USB
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :4.5
通信距離 km :0.1
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :18.5*14.5*6.0
功能特點:USB轉藍牙適配器，小體積、主從一體、虛擬串口模塊

PDF ：

購買：
EWM104-BT09SX

產品型號：EWM104-BT09SX

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.2
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗小體積，藍牙從機模塊

PDF ：

購買：
EWM104-BT09SP

產品型號：EWM104-BT09SP

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.12
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :10*14.5
功能特點:低功耗，藍牙轉串口從機模塊

PDF ：

購買：
E104-BT5032B

產品型號：E104-BT5032B

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6*20
功能特點:低功耗，透明傳輸，主從一體

PDF ：

購買：
E104-BT09

產品型號：E104-BT09

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.15
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :13*19
功能特點:低功耗，從機模塊

PDF ：

購買：
E104-BT08

產品型號：E104-BT08

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.06
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT07

產品型號：E104-BT07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.13
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :21.9*14.6
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT53C3

產品型號：E104-BT53C3

接口類型 :UART
芯片方案 :EFR32BG22
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.17
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :23*16
功能特點:車規級耐高溫、串口轉BLE藍牙模塊

PDF ：

購買：
E104-BT55SP

產品型號：E104-BT55SP

接口類型 :UART
芯片方案 :CC2340R5
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.17
通信協議 :BLE 5.3
天線形式 :板載PCB天線
產品尺寸 mm :10*14.5
功能特點:低功耗，小體積

PDF ：

購買：
E104-BT52X

產品型號：E104-BT52X

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.13
通信協議 :BLE 5.0
天線形式 :IPEX 3代
產品尺寸 mm :10*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT11N-IPX

產品型號：E104-BT11N-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-IPX

產品型號：E104-BT11G-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11N-PCB

產品型號：E104-BT11N-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-PCB

產品型號：E104-BT11G-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5032U

產品型號：E104-BT5032U

接口類型 :USB
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.08
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT53A3

產品型號：E104-BT53A3

接口類型 :UART
芯片方案 :EFR32BG22C224F512GM32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT12NSP-TB

產品型號：E104-BT12NSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12NSP模塊測試板

PDF ：

購買：
E104-BT12LSP-TB

產品型號：E104-BT12LSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12LSP模塊測試板

PDF ：

購買：
E104-BT12USP-TB

產品型號：E104-BT12USP-TB

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12LSP

產品型號：E104-BT12LSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12NSP

產品型號：E104-BT12NSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5040UA

產品型號：E104-BT5040UA

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT5005A

產品型號：E104-BT5005A

接口類型 :UART
芯片方案 :nRF52805
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :9*9
功能特點:超小體積封裝，透明傳輸

PDF ：

購買：
E104-BT5011A

產品型號：E104-BT5011A

接口類型 :UART
芯片方案 :nRF52811
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.1
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:Long Range特性，透明傳輸

PDF ：

購買：
E104-BT51A

產品型號：E104-BT51A

接口類型 :UART
芯片方案 :CC2640R2L
工作頻率 Hz :2.4G
發射功率 dBm :5.5
通信距離 km :0.05
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :16*11.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5040U

產品型號：E104-BT5040U

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT52

產品型號：E104-BT52

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.09
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT53A1

產品型號：E104-BT53A1

接口類型 :UART
芯片方案 :EFR32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT11

產品型號：E104-BT11

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT30

產品型號：E104-BT30

接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）
芯片方案 :CSRA64215
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.05
通信協議 :V4.2+EDR
天線形式 :PCB
產品尺寸 mm :25 *16
功能特點:音頻藍牙傳輸、高性價比

PDF ：

購買：
E104-BT40

產品型號：E104-BT40

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.03
通信協議 :V4.2+V3.0 SPP
天線形式 :PCB
產品尺寸 mm :21*13
功能特點:低功耗，串口轉雙模藍牙從機

PDF ：

購買：
E104-BT51

產品型號：E104-BT51

接口類型 :UART
芯片方案 :CC2640R2F
工作頻率 Hz :2.4G
發射功率 dBm :5
通信距離 km :0.75
通信協議 :BLE 5.0
天線形式 :PCB/IPX
產品尺寸 mm :17.5*28.7
功能特點:低功耗，透明傳輸

PDF ：

購買：

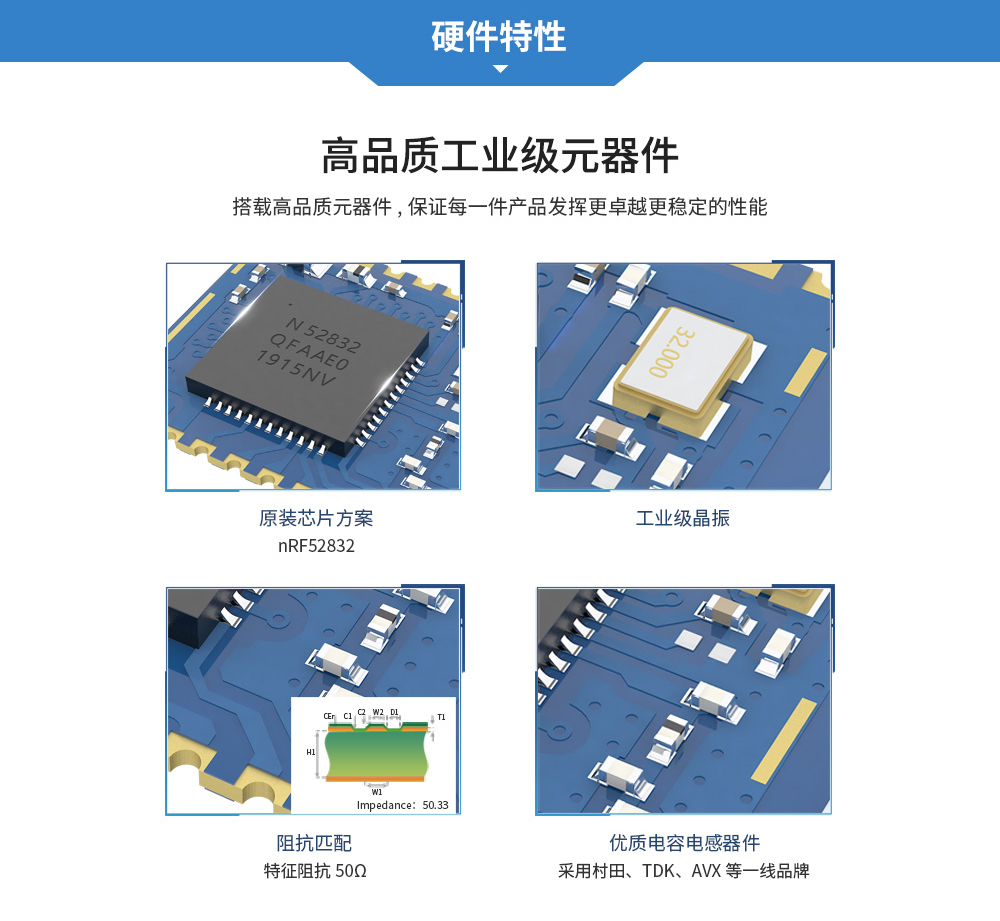

E104-BT5032A

產品型號：E104-BT5032A

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6 * 16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5010A

產品型號：E104-BT5010A

接口類型 :UART
芯片方案 :nRF52810
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.055
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT54S

產品型號：E104-BT54S

接口類型 :UART
芯片方案 :BLUENRG355MC
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.3
通信協議 :BLE 5.1
天線形式 :IPEX，板載PCB天線
產品尺寸 mm :28*16*2.7
功能特點:STM意法半導體全新SoC藍牙模塊

PDF ：

購買：
E104-BT05

產品型號：E104-BT05

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.07
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :10 * 14.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-2G4U04A

產品型號：E104-2G4U04A

接口類型 :USB
芯片方案 :CC2540
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT02

產品型號：E104-BT02

接口類型 :UART
芯片方案 :DA14580
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.1
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:透明連傳，業界最低功耗

PDF ：

購買：
E104-BT01

產品型號：E104-BT01

接口類型 :I/O
芯片方案 :CC2541
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.05
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:超低功耗，高性價比

PDF ：

購買：

E104-BT5032A 串口轉藍牙模塊
