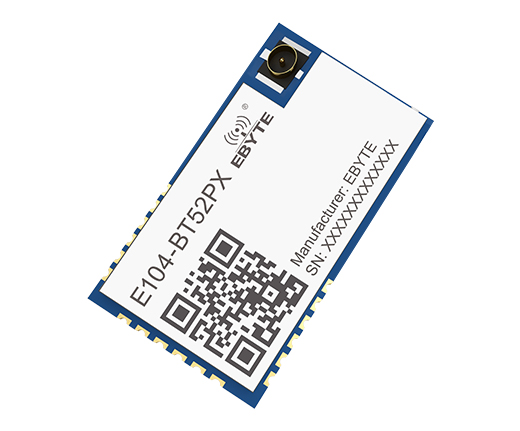

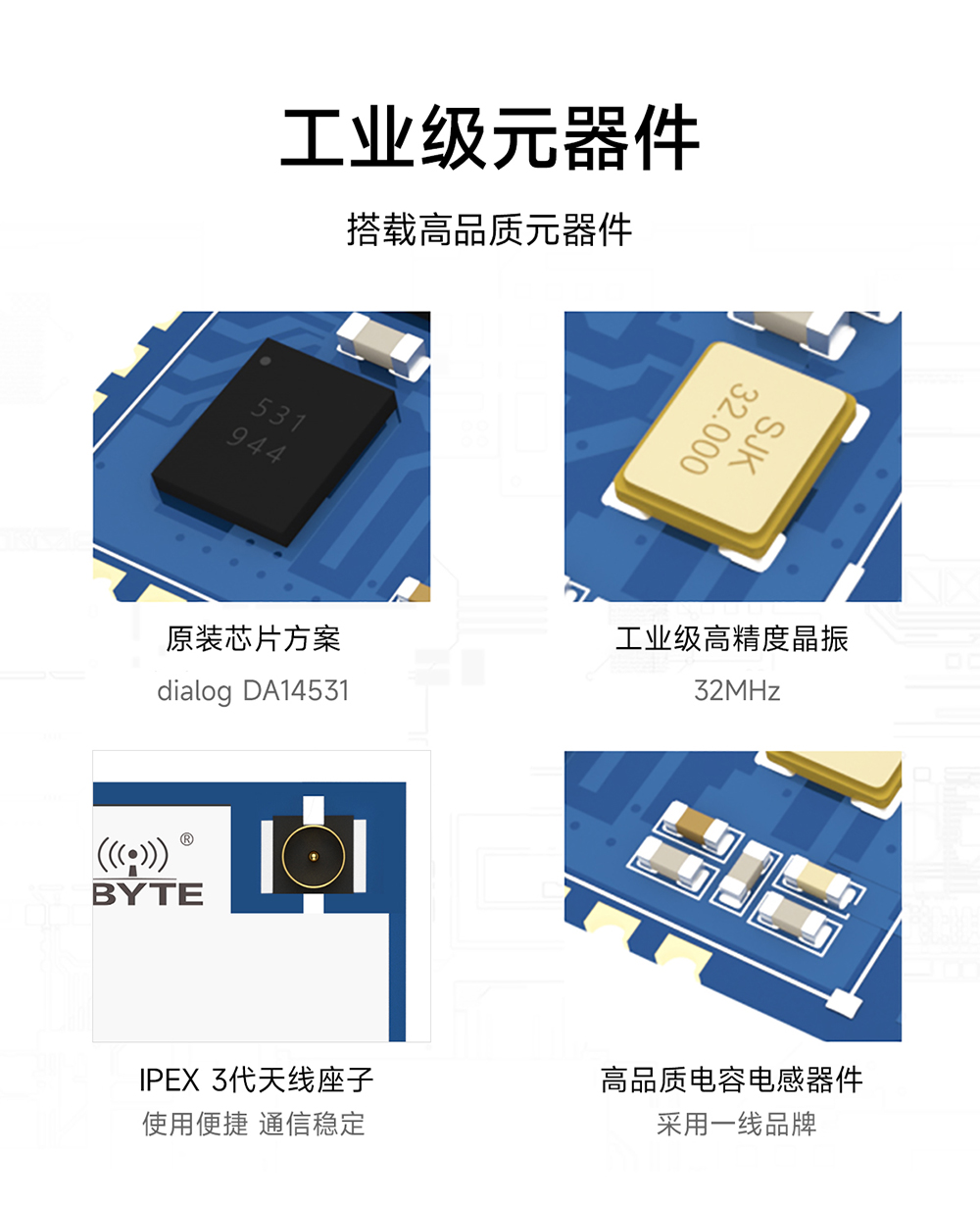

芯片方案：DA14531
工作頻率：2.402~2.480GHz
藍牙協議：BLE5.0
通信距離：500m

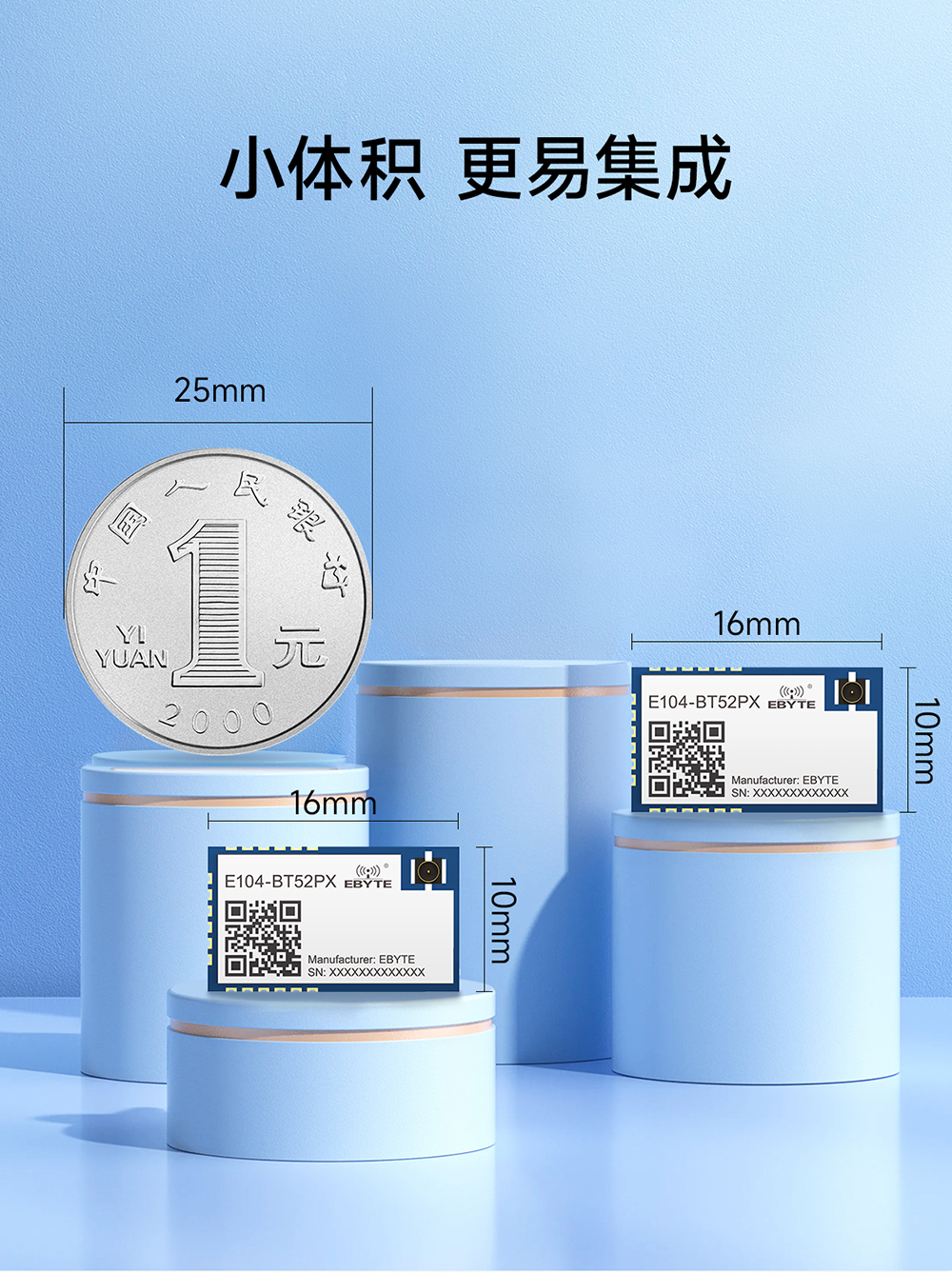

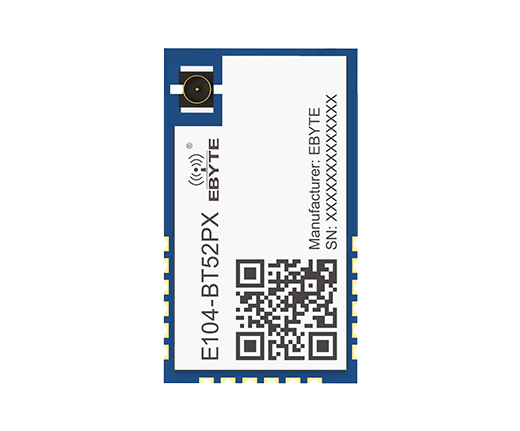

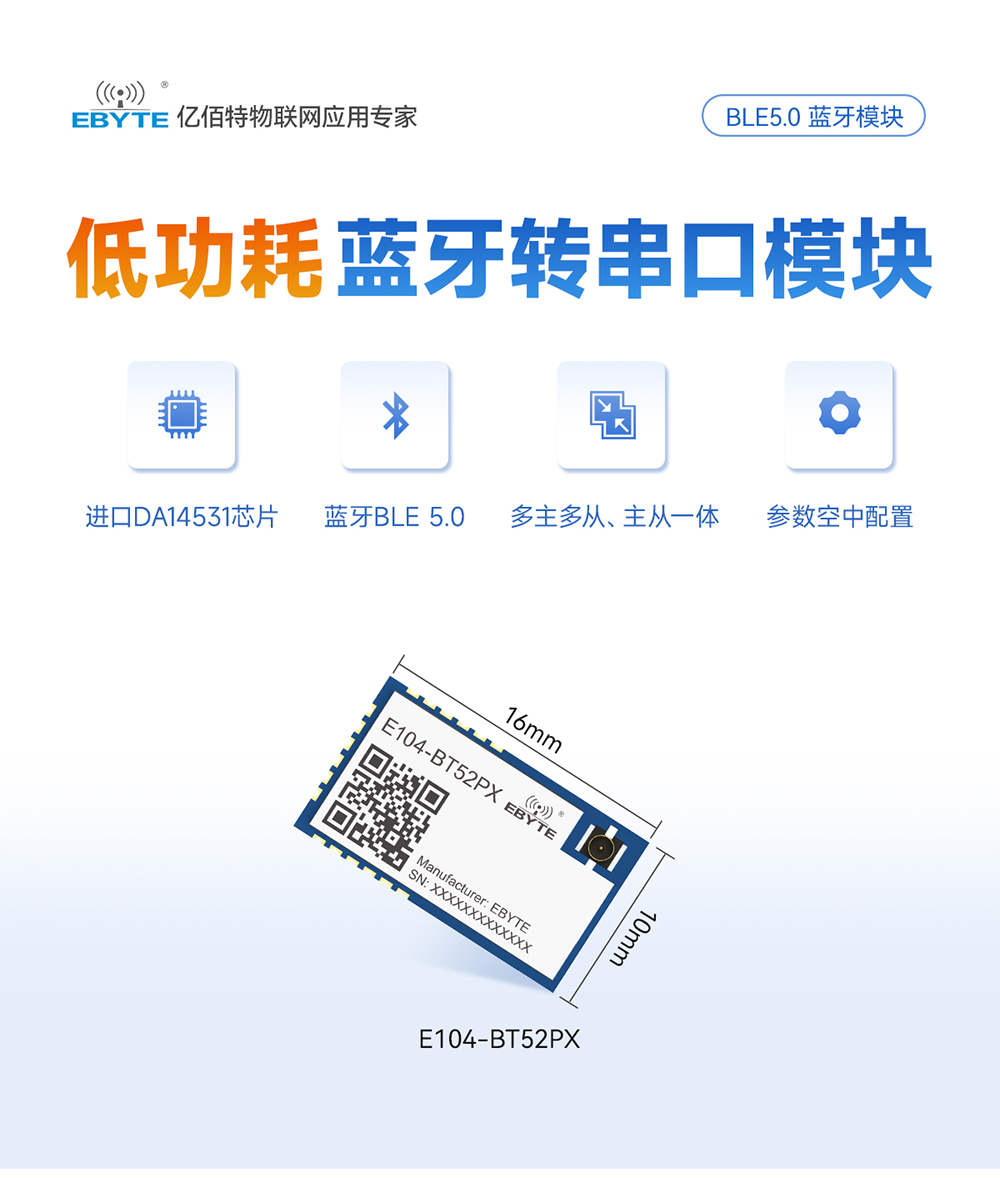

產品尺寸：16*10mm

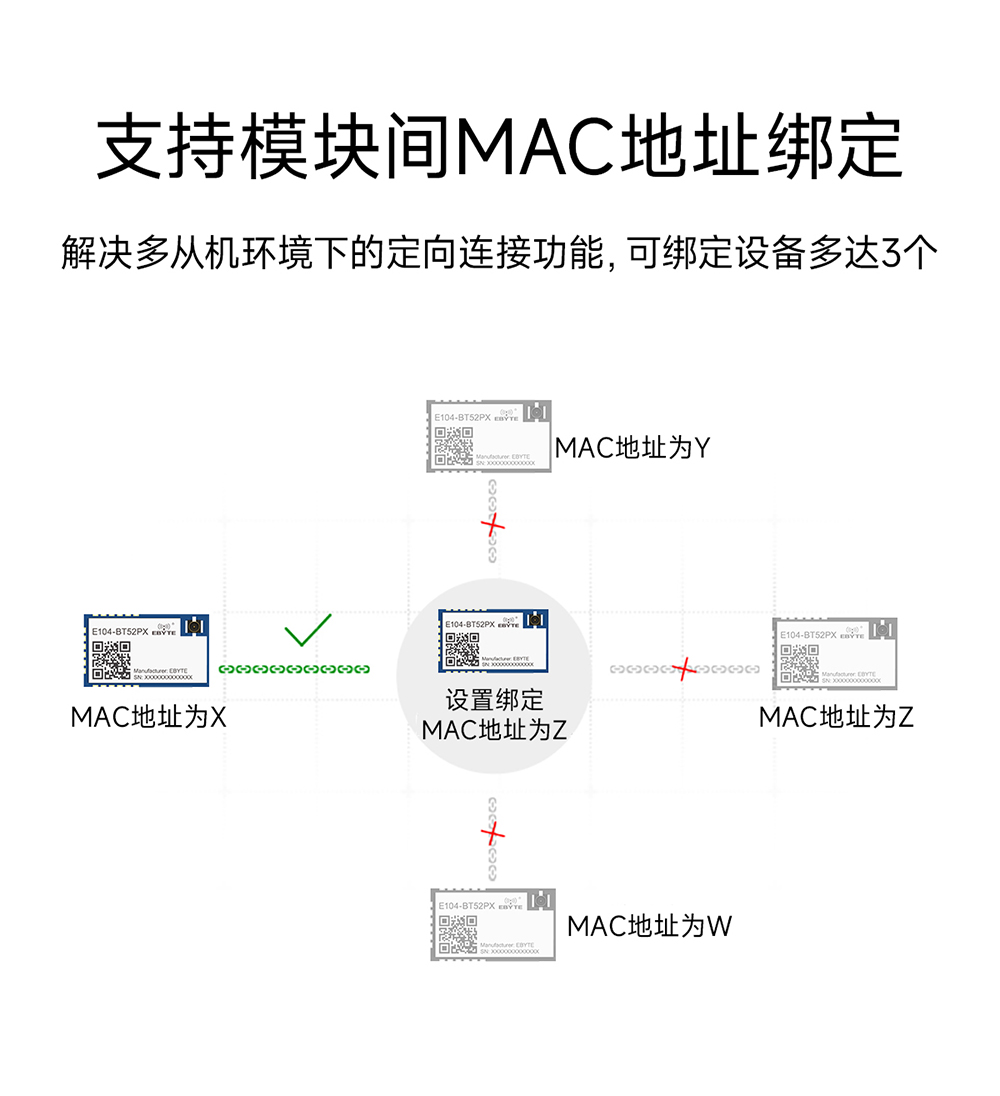

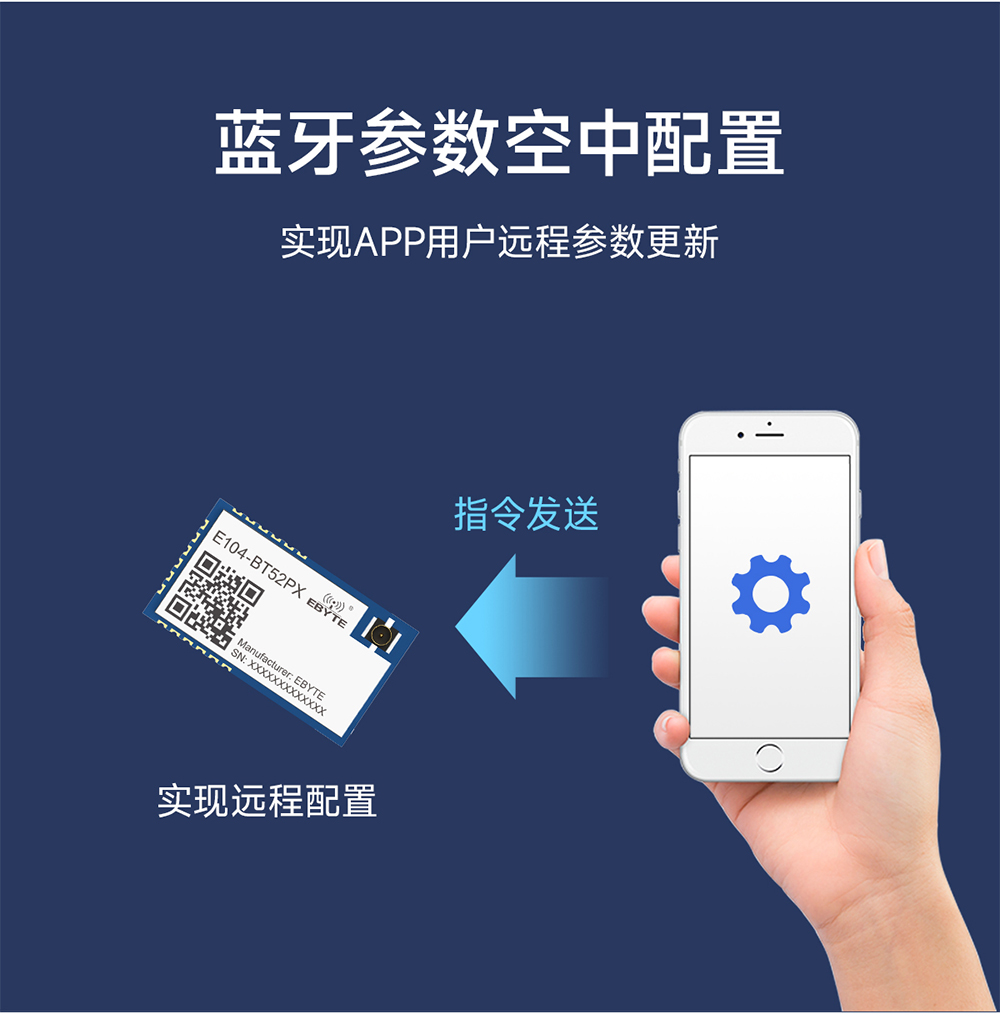

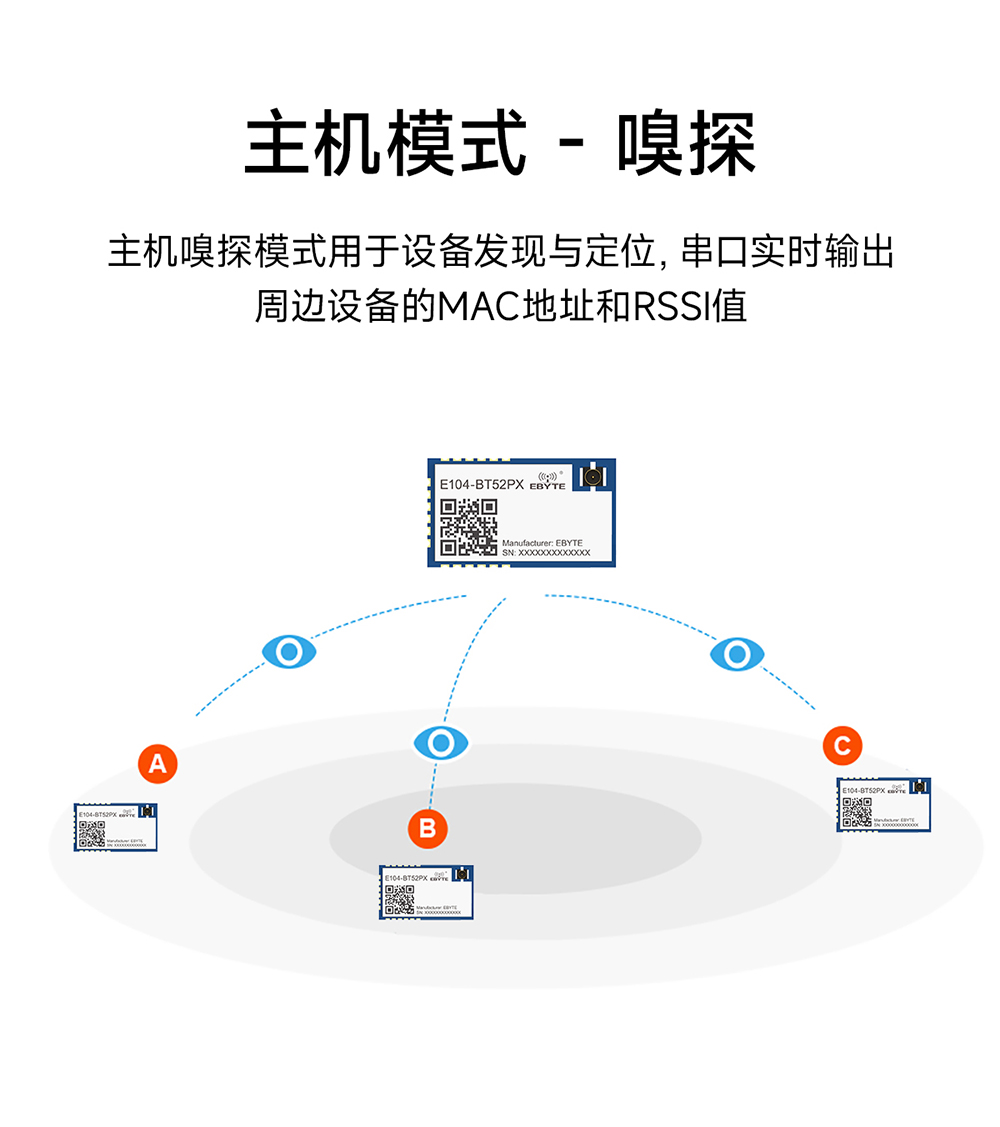

產品簡介：E104-BT52PX藍牙模塊是一款基于BLE5.0藍牙協議版本的藍牙轉串口模塊，具體主從一體、體積小、功耗低，工作在2.4GHz頻段。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。

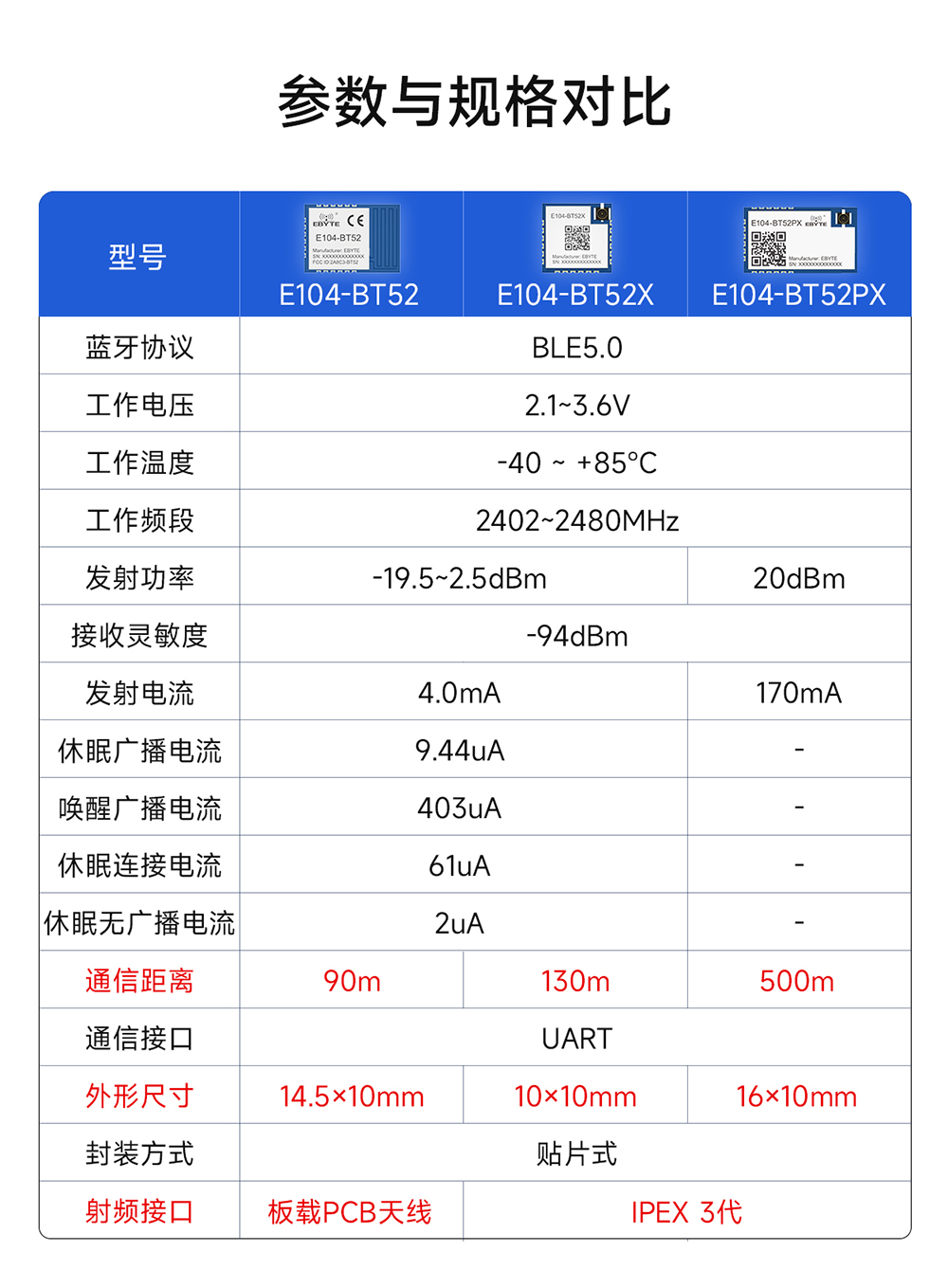

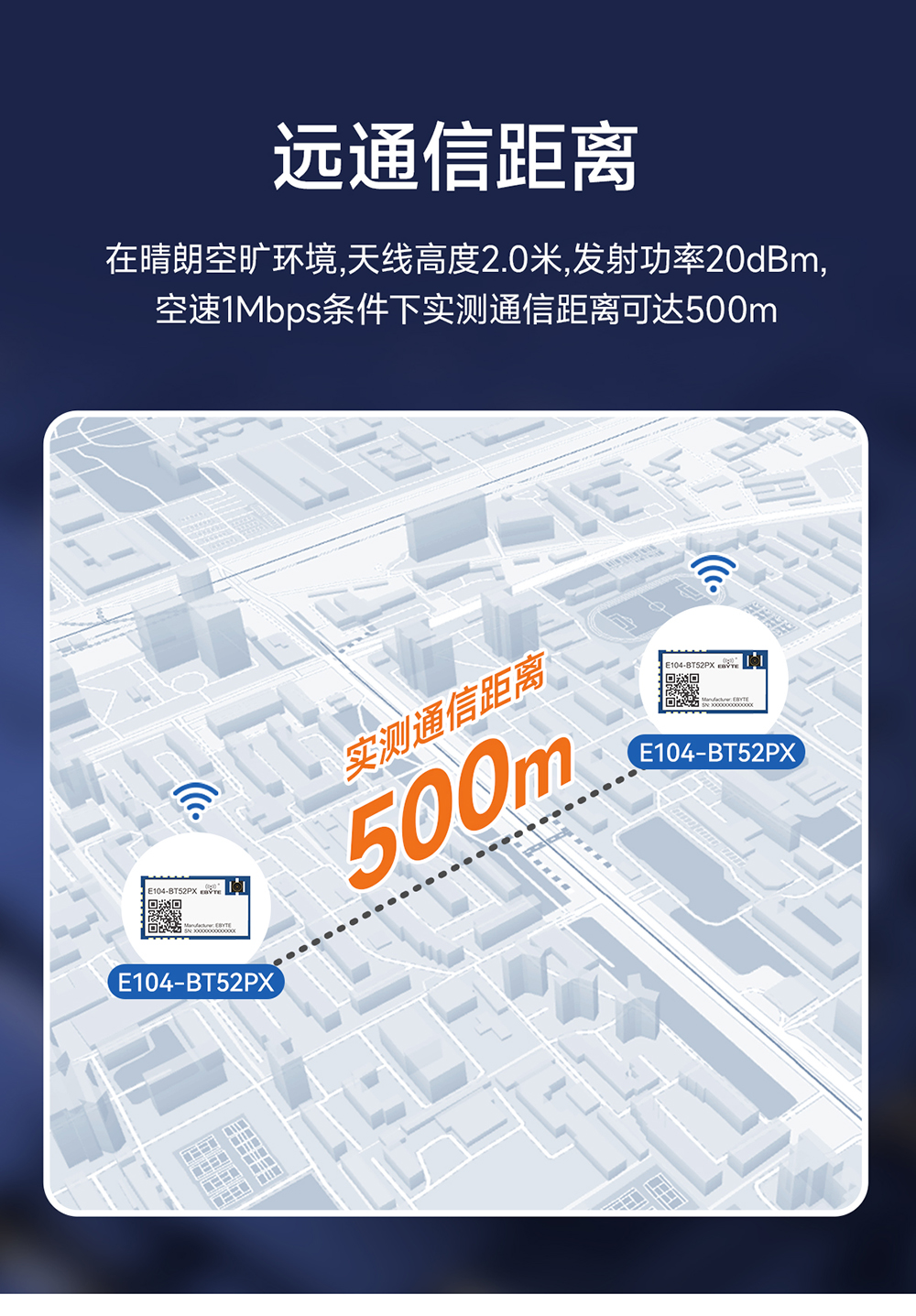

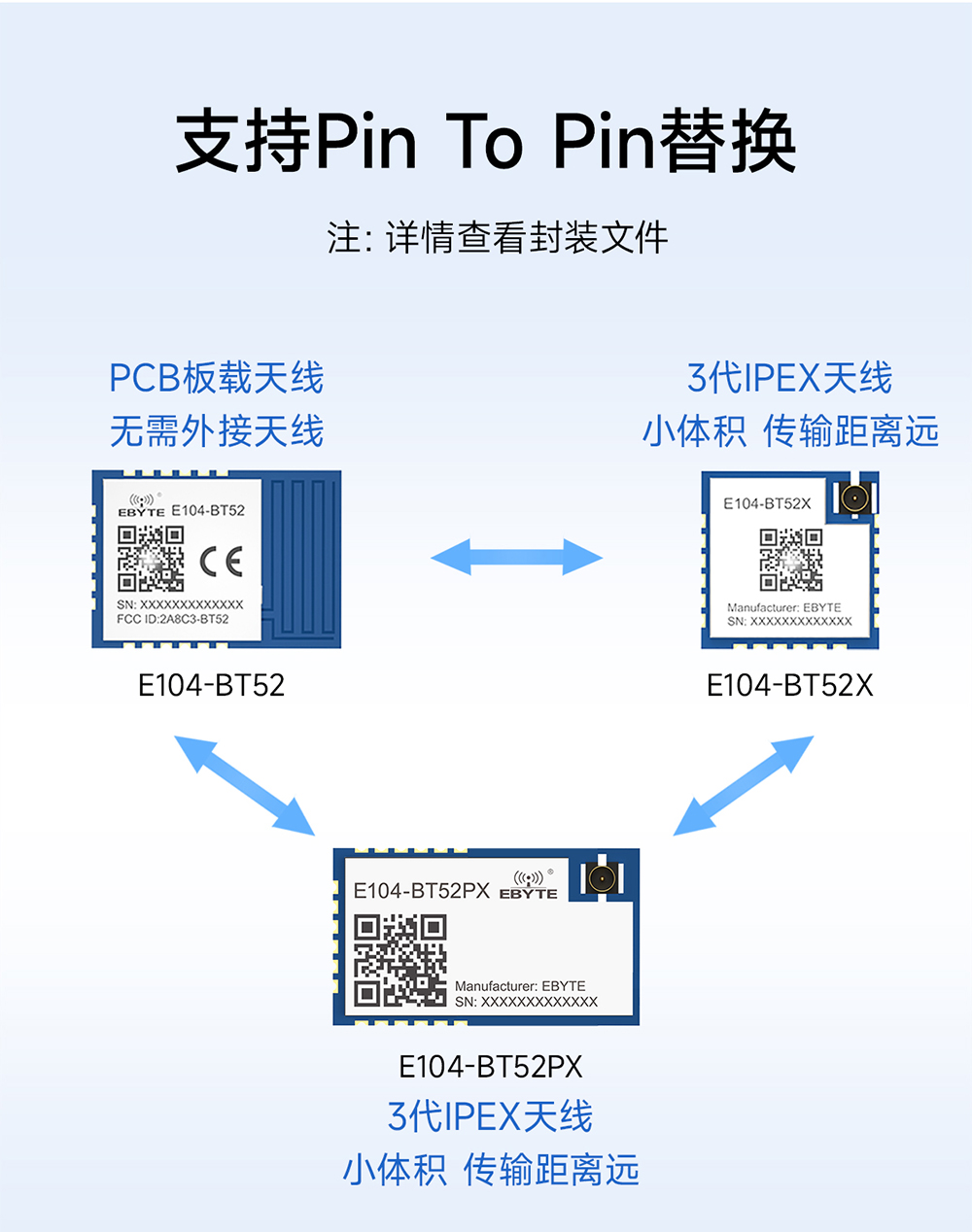

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓V) | 0 | 3.6 | 超過 3.6 V 永久燒毀模塊 |
| 阻塞功率（dBm) | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 2.1 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用 5V 電平有風險燒毀 | |
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 工作頻段(MHz) | 2402 | - | 2480 | 支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | - | 170 | - | 默認參數 |
| 接收電流（mA) | - | 11.6 | - | 默認參數 | |
| 發射功率（dBm) | - | 20 | - | - | |
| 接收靈敏度（dBm） | - | -94 | - | 空中速率為1Mbps | |
| E104-BT52/BT52X 休眠廣播電流(默認) | _ | 9.44 | - | 單位:uA。默認廣播間隙1S | |
| E104-BT52/BT52X 休眠連接電流(默認) | - | 61 | - | 單位:uA。默認廣播問隙1S | |
| E104-BT52/BT52X 喚醒廣播電流(默認) | - | 403 | - | 單位:uA。默認廣播間隙為ls | |
| E104-BT52/BT52X 休眠無廣播電流(默認) | - | 2 | - | 單位:uA。默認連接間隙500ms | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 500m | 晴朗空曠環境，高度2.0米； @20dBm; 空速：1Mbps |
| 藍牙協議 | BLE 5.0 | - |
| 通信接口 | UART串口 | - |
| 封裝方式 | 貼片式 | - |

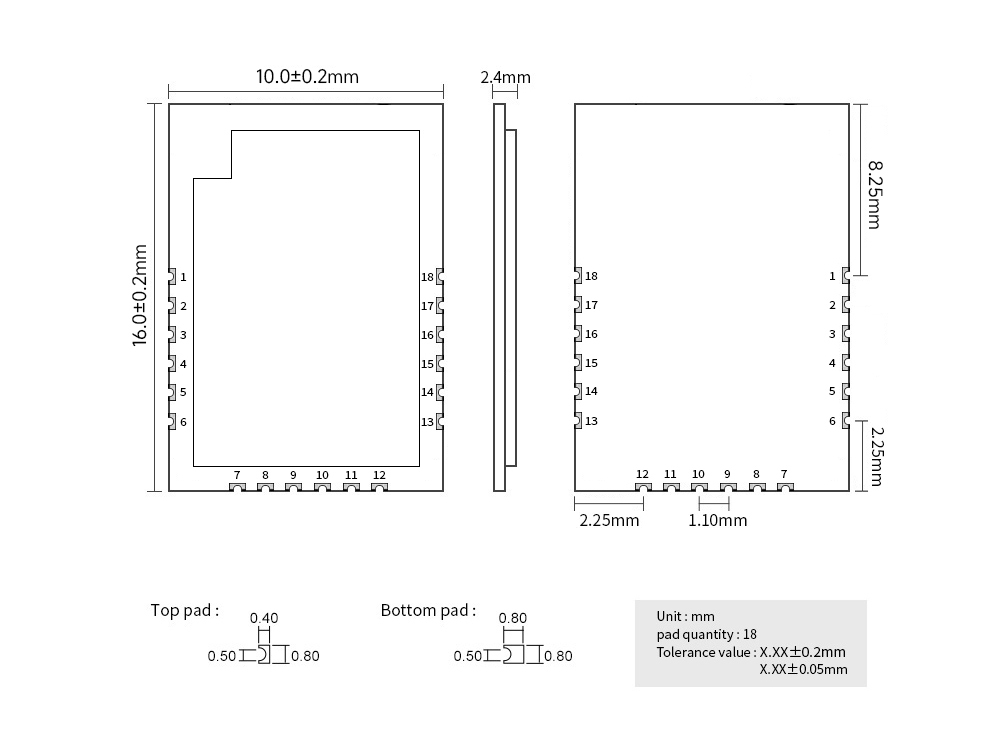

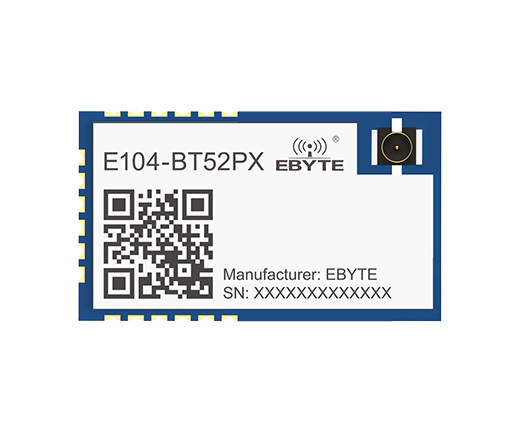

| 外形尺寸 | 16*10mm | - |
| 射頻接口 | 三代 IPEX | 等效阻抗約50Ω |
| 重量 | 0.7 士 0.1 g | - |
| 序號 | 引腳定義 | 引腳方向 | 引腳功能 | 說明 |
| 1 | GND | 輸入 | 電源地 | -- |
| 2 | VL- | -- | 低壓供電引腳 | 低壓供電引腳，用戶無需關心 |
| 3 | VCC | 輸入 | 電源正 | 電源正（使用時需短接到 4 引腳“VH+”） |
| 4 | VH+ | 輸入 | 電源正 | 電源正（使用時需短接到 3 引腳“VCC”） |
| 5 | GND | 輸入 | 電源地 | -- |
| 6 | GND | 輸入 | 電源地 | -- |
| 7 | RST | 輸入 | 復位引腳 | 低電平復位（大概 500ms 生效） |
| 8 | DIO1 | 輸入 | SWDIO | SWDIO，JTAG 接口，用戶無需關心 |
| 9 | NC | -- | NC | 用戶無需關心 |
| 10 | CLK | 輸入 | SWCLK | SWCLK，JTAG 接口，用戶無需關心 |
| 11 | NC | -- | NC | 用戶無需關心 |
| 12 | GND | 輸入 | 電源地 | 電源地 |
| 13 | WKP | 輸入 | 喚醒引腳 | 喚醒：下降沿； 睡眠：上升沿。 |
| 14 | TXD | 輸出 | 串口 | 串口輸出 |
| 15 | RXD | 輸入 | 串口 | 串口輸入 |
| 16 | LINK | 輸出 | 連接狀態 | 藍牙連接：高電平 藍牙無連接：低電平 |
| 17 | DATA | 輸出 | 數據 | 數據指示引腳 注： 接收藍牙數據： DATA 引腳在空中有藍牙數據來通過E104-BT52/E104-BT52X的TXD引腳發送出去時會拉高引腳 待一幀數據發送完成后再次拉低引腳。 發送藍牙數據： DATA引腳在E104-BT52/E104-BT52X的RXD引腳接收到數據后緩存BUFF大小為1025字節，只要BUFF中還有數據未通過藍牙發送出去，DATA就會拉高,直到BUFF中數據發送完成才會重新拉低，在數據發送時用戶可通過上述描述做數據的分幀。 |
| 18 | GND | 輸入 | 電源地 | 電源地 |
