通信接口：RS485
工作電壓：DC 5~24V
定位系統：BDS/GPS/GLONASS/GALILEO
通信協議：Modbus RTU
產品尺寸：103*28*28.5mm
產品簡介：EWD108-GN04(485)是一款支持多種定位制式的定位終端（BDS/GPS/GLONASS/GALILEO定位系統），響應快速、定位精準。該多模GNSS衛星定位模塊設備通過Modbus RTU協議輸出定位信息，支持輸出符合NMEA0183協議的RMC-ASCII字符串和單獨寄存器分別存儲（經度、經度方向、緯度、緯度方向等），串口波特率最高可達115200bps，可通過Modbus RTU協議輕松修改，方便快捷。
| 序號 | 項目 | 規格 |
| 1 | 電源電壓 | 5V~24V DC |
| 2 | 通信接口 | RS485 |
| 3 | 波特率范圍 | 1200-115200bps |
| 4 | 通訊協議 | Modbus RTU |
| 5 | 支持的定位系統 | BDS/GPS/GLONASS/GALILEO |
| 6 | 工作頻段 | GPS L1 C/A, QZSS L1 C/A/S, GLONASS L10F,BeiDou B1I/B1C, GALILEO, E1B/C,SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN |
| 7 | 定位刷新率 | 1Hz ~ 25Hz |
| 8 | 用戶配置 | 通過 Modbus RTU 修改寄存器，重啟生效 |
| 9 | 天線接口 | SMA（外螺紋內孔） |
| 10 | 硬件接口 | 4Pin 3.81mm 鳳凰端子 |

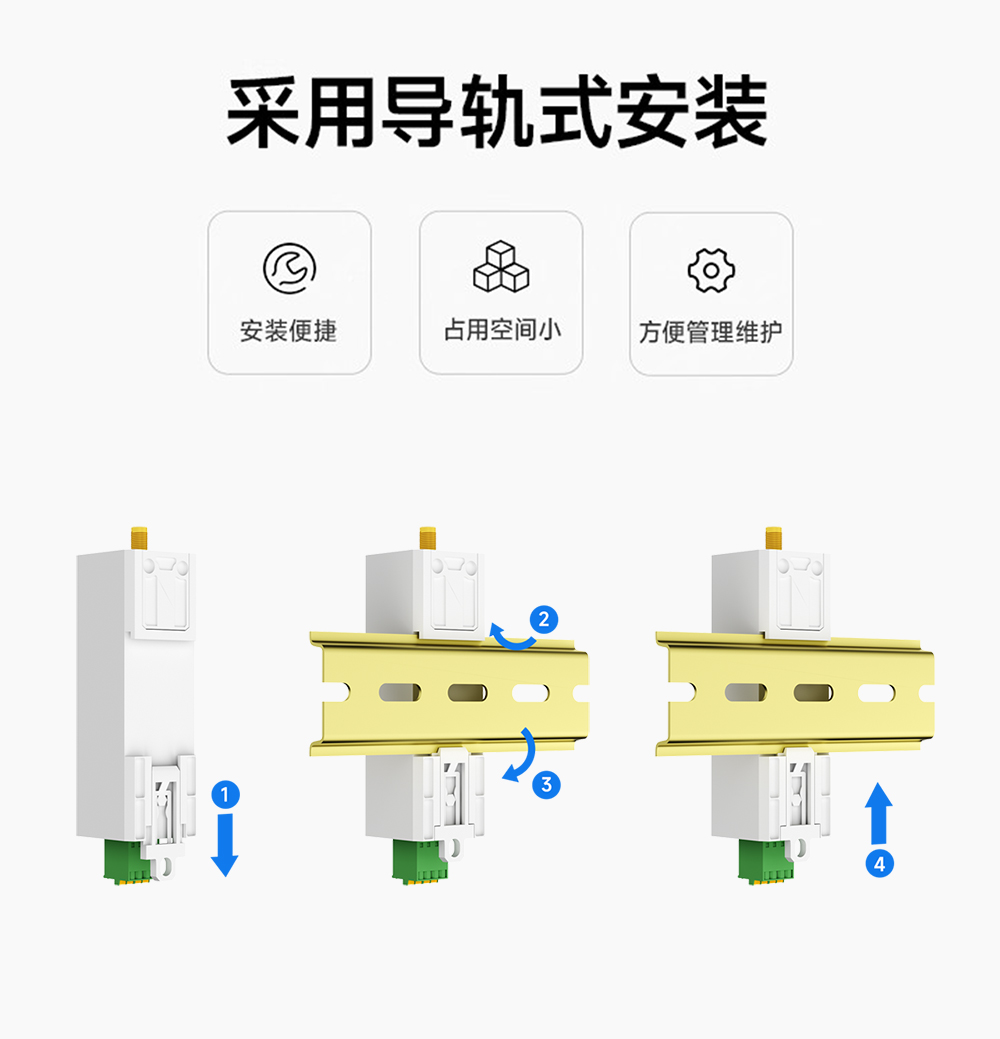

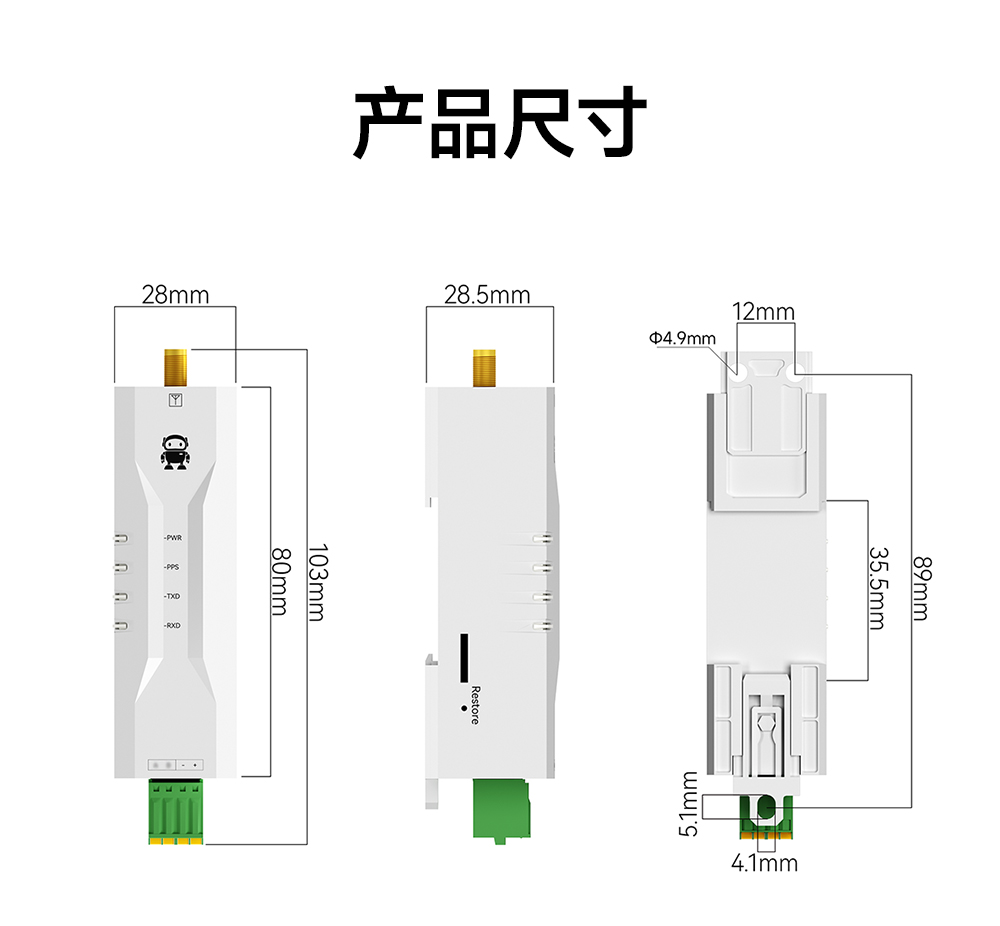

| 11 | 尺寸大小 | 103×28×28.5mm（L×W×H） |
| 12 | 平均重量 | 32±5g |

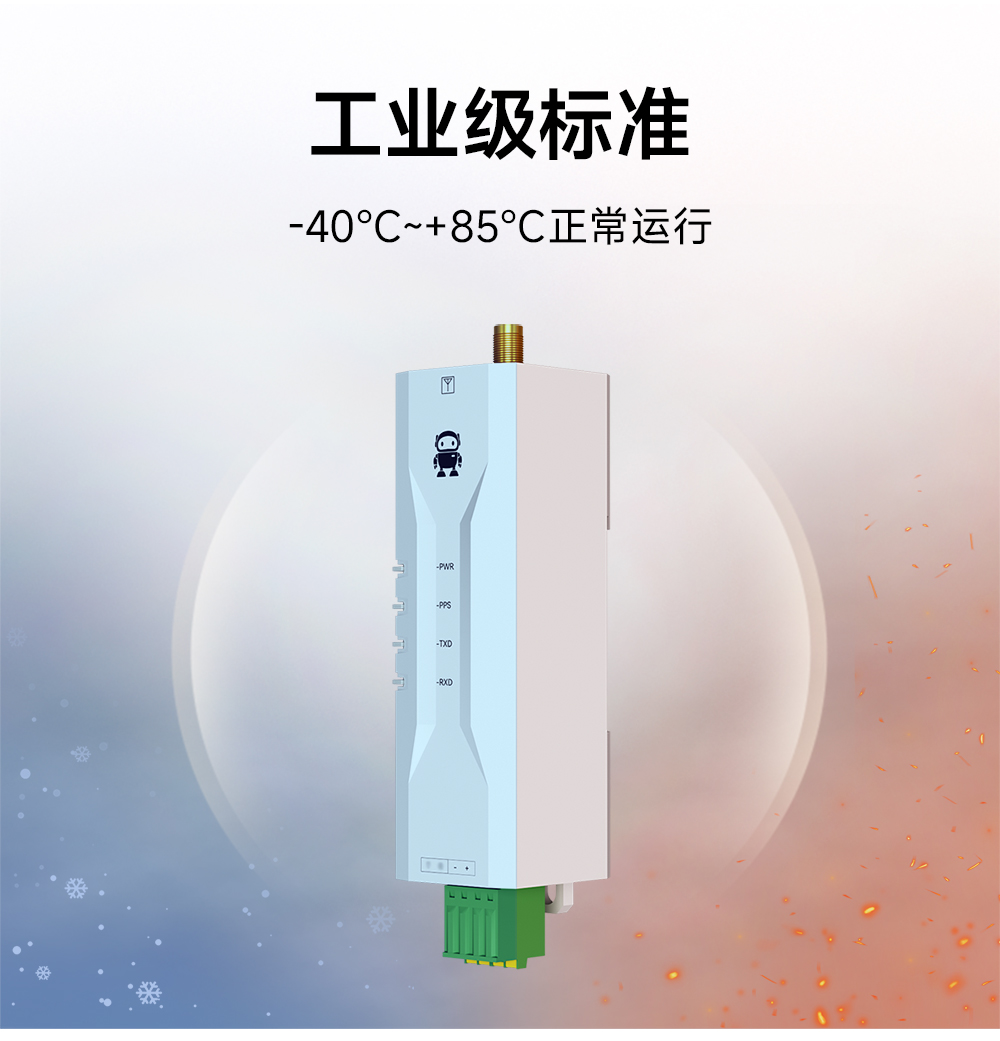

| 13 | 工作溫度 | -40 ~ +85℃，工業級 |
| 14 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 類別 | 指標項 | 典型值 | 單位 | |
| 定位時間 （測試條件 1） | 冷啟動 | 28 | S | |
| 熱啟動 | 1 | S | ||
| 重新捕獲 | 1 | S | ||

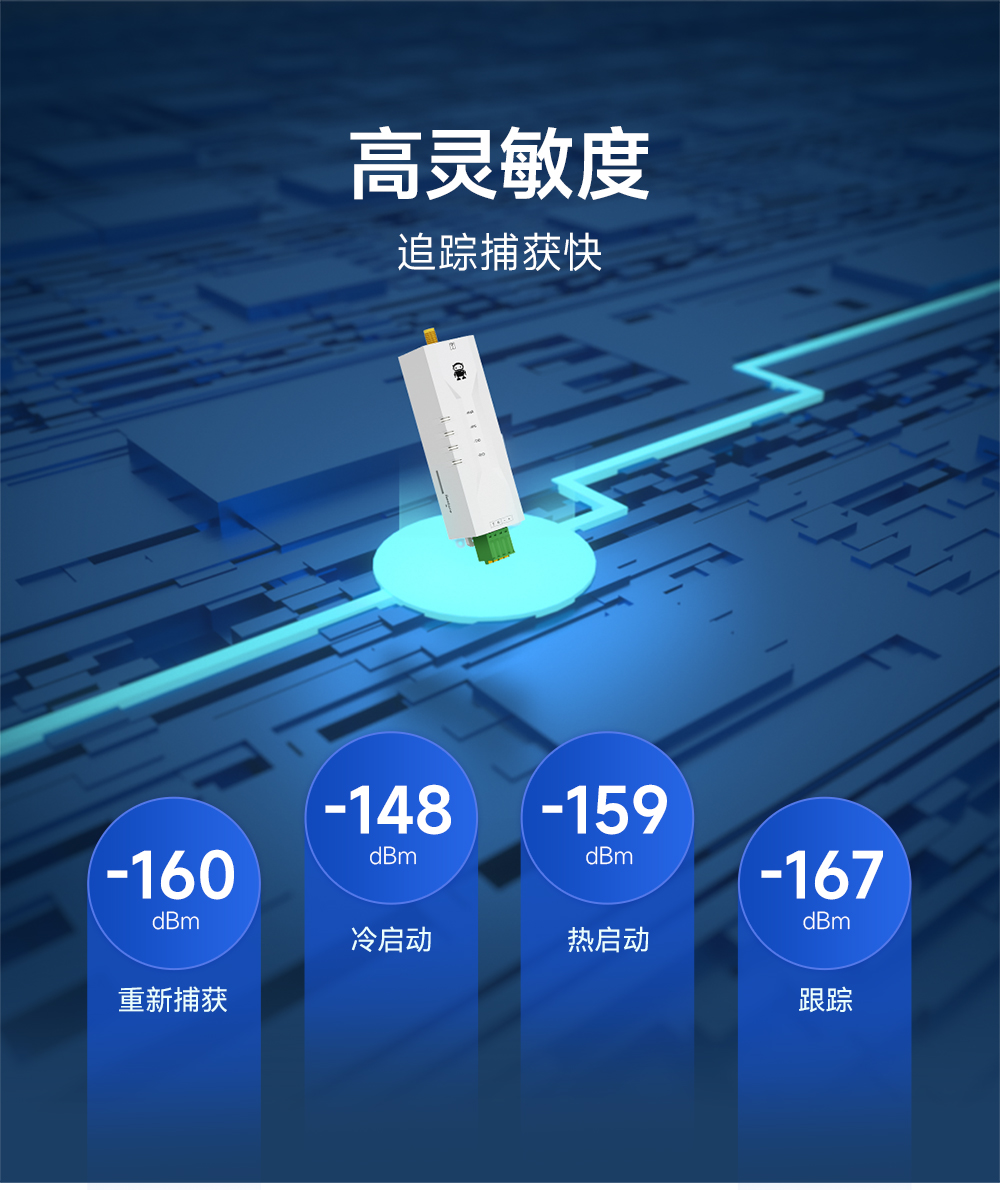

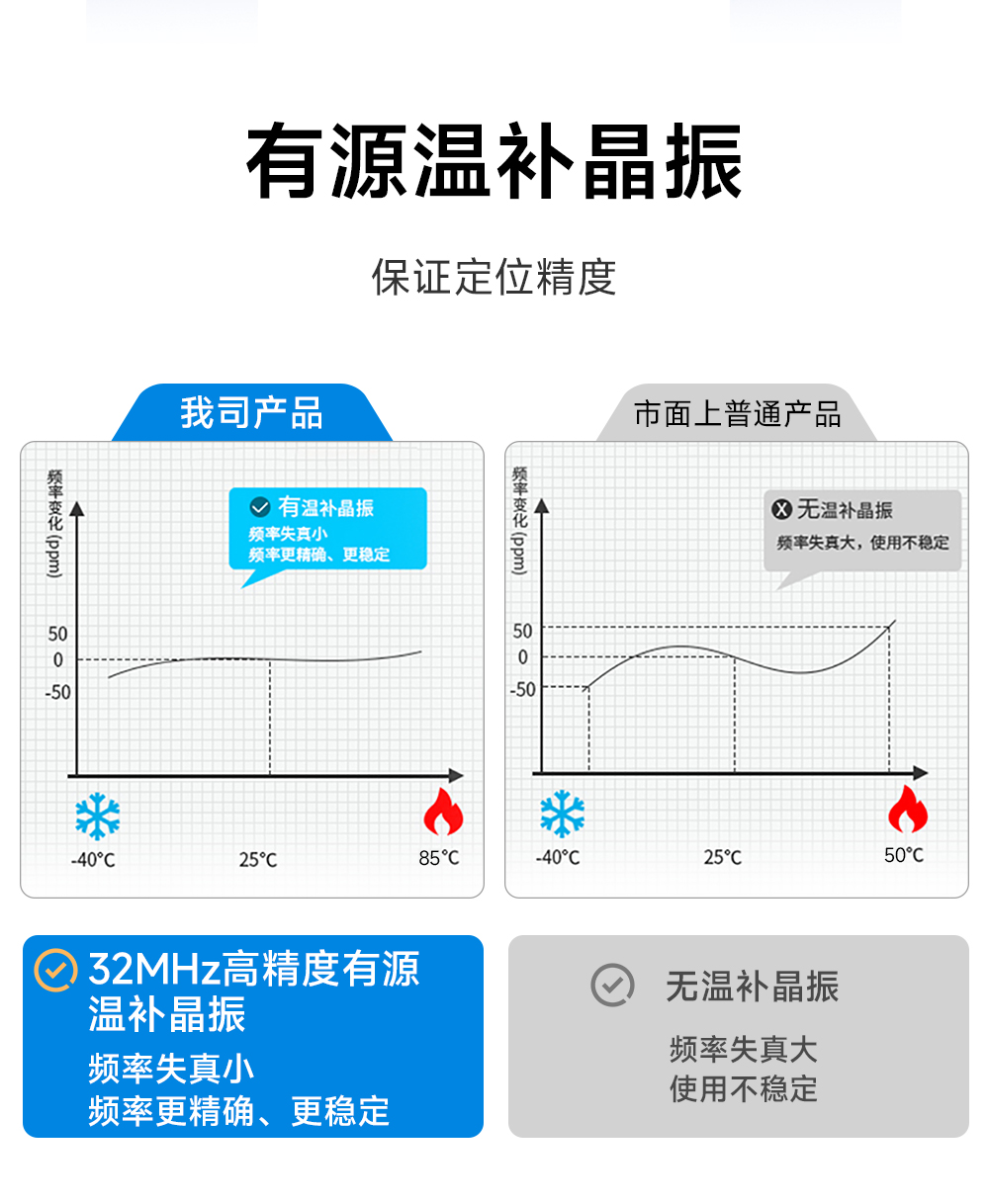

| 靈敏度 （測試條件 2） | 冷啟動 | -148 | dBm | |
| 熱啟動 | -159 | dBm | ||
| 重新捕獲 | -160 | dBm | ||
| 跟蹤 | -167 | dBm | ||
| 精度 （測試條件 3） | 水平定位精度 | 1.5 | m | |
| 速度定位精度 | 0.05 | m/s | ||
| 授時精度 | RMS | 30 | ns | |
| 99% | 60 | ns | ||
| 功耗 （測試條件 4） | 捕獲電流 | 30 | mA | |
| 跟蹤電流 | 20 | mA | ||
| 工作溫度 | - | -35℃-85℃ | - | |
| 存儲溫度 | - | -55℃-100℃ | - | |
| 濕度 | - | 5%-95%RH（無凝露） | - | |
【注】： 以上結果為 GPS/北斗雙模工作模式
[測試條件 1]: 接收衛星個數大于 6， 所有衛星信號強度為-130dBm， 測試 10 次取平均值， 定位誤差于 10 米。
[測試條件 2]： 外接 LNA 噪聲系數 0.8， 接收衛星個數大于 6， 五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]： 開闊沒有遮擋環境， 連續 24 小時開機測試， 50%CEP。
[測試條件 4]： 接收衛星個數大于 6， 所有衛星信號強度為-130dBm。

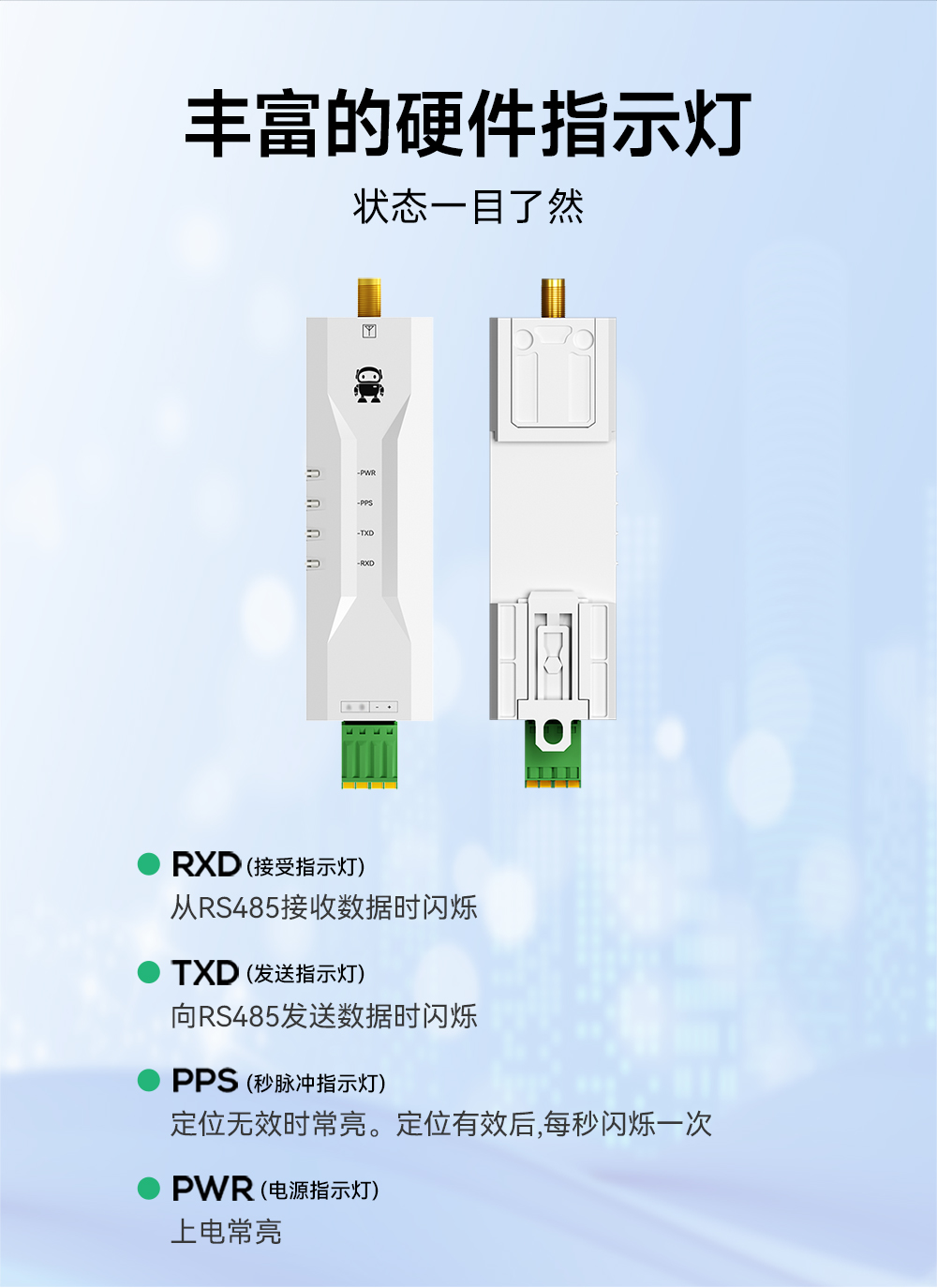

| 序號 | 標識名稱 | 功能說明 |
| 1 | PWR指示燈 | 電源指示燈，上電常亮 |
| 2 | PPS 秒脈沖指示燈 | 定位無效時常亮；定位有效后，每秒閃爍一次 |
| 3 | TXD 指示燈 | 發送指示燈，向 RS485 總線發送數據時閃爍 |
| 4 | RXD 指示燈 | 接收指示燈，從 RS485 總線接收數據時閃爍 |
| 5 | 出廠按鍵 | 長按 5-10s 有效，恢復設備地址與波特率參數為出廠參數； 出廠參數：設備地址為 1，串口參數 9600/8/無校驗/1 |
| 6 | RS-485 接口 A | RS485 總線的 A 接口 |
| 7 | RS-485 接口 B | RS485 總線的 B 接口 |
| 8 | 電源負極 | 電源地 |
| 9 | 電源正極 | 電源正極接口，5～24V DC 母座 |
| 10 | ANT | SMA 天線接口，需使用 GPS 有源天線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |

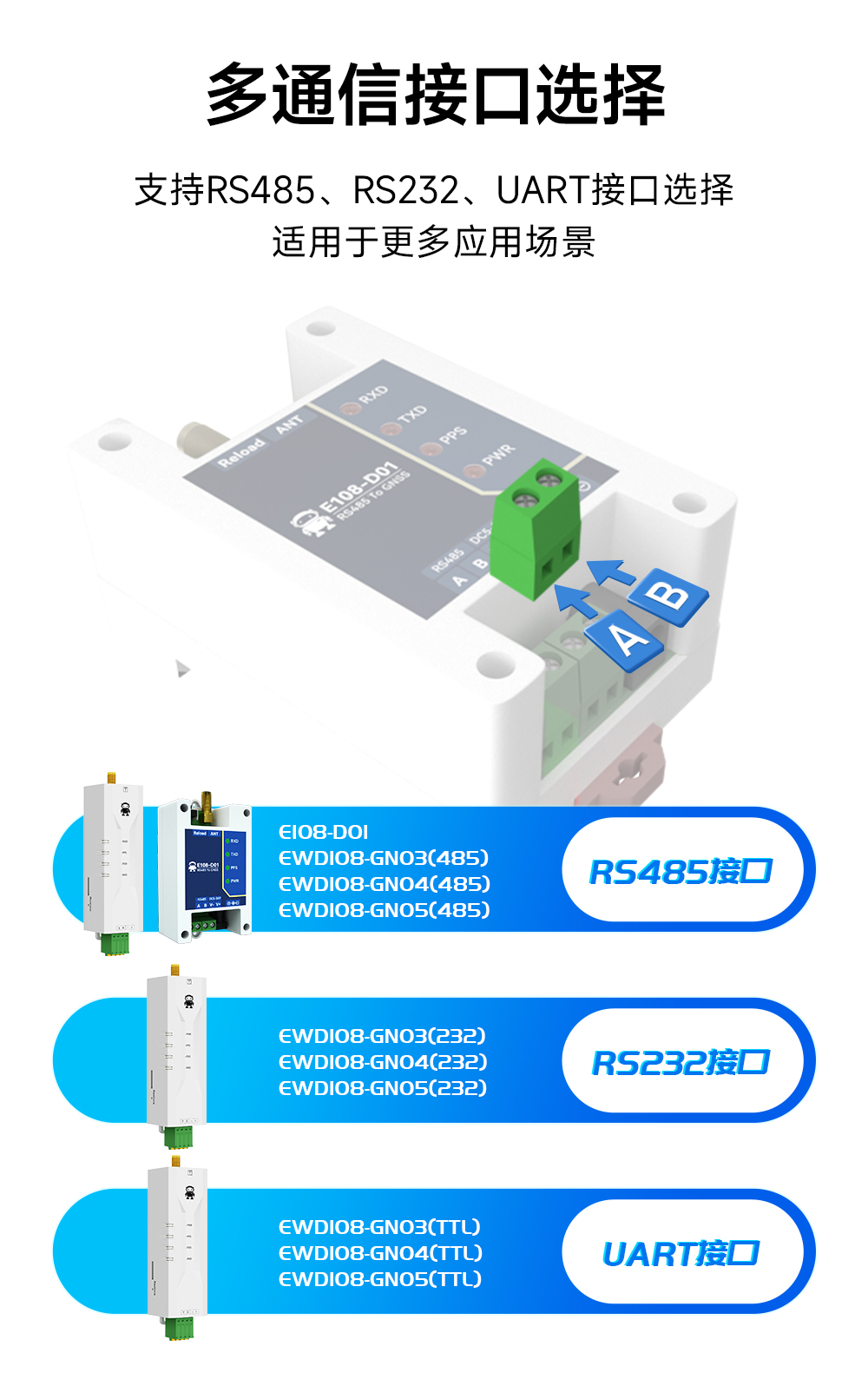

| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
