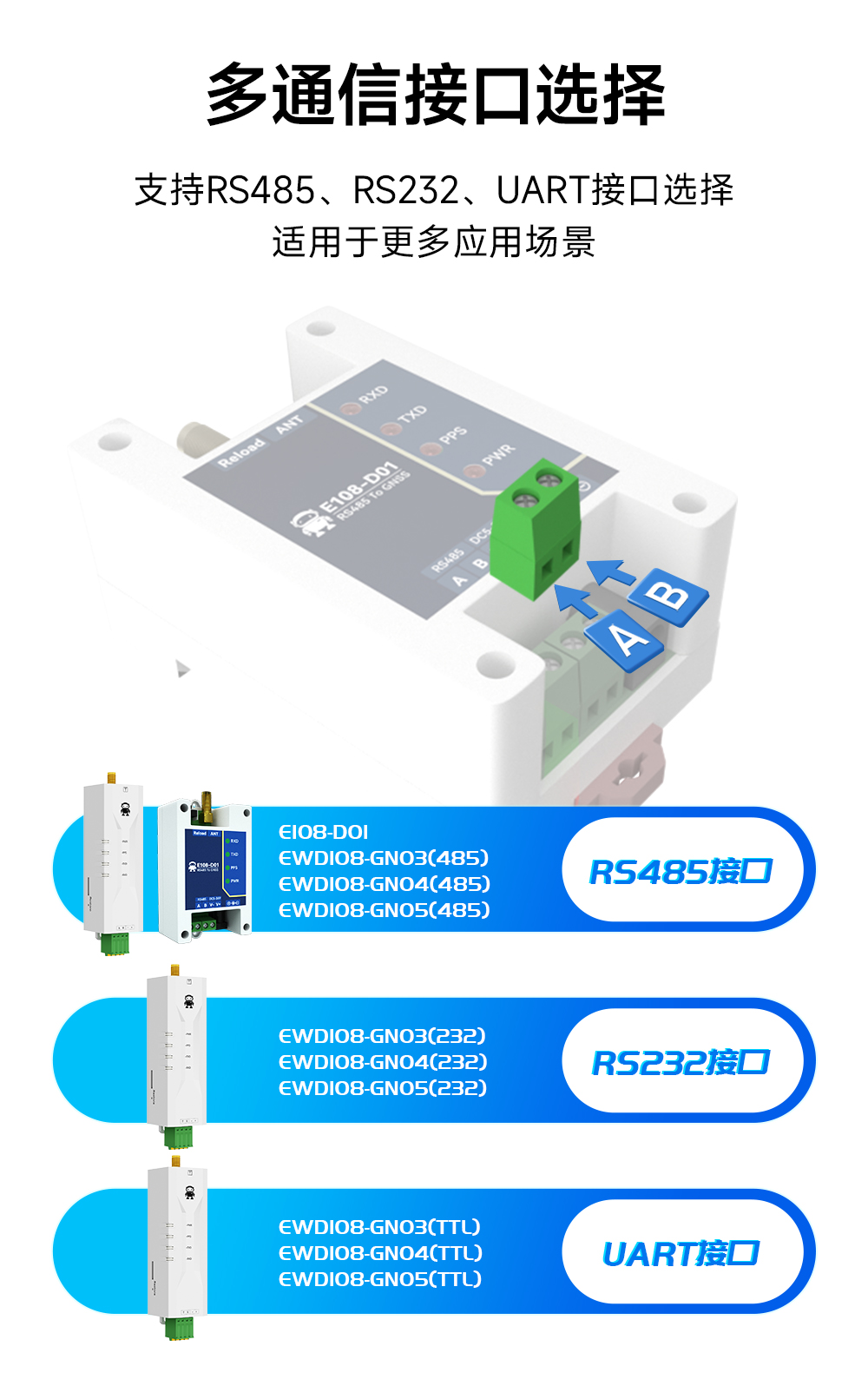

通信接口：UART
工作電壓：DC 5~24V
定位系統：BDS/GPS/GLONASS/GALILEO/QZSS/SBAS
通信協議：Modbus RTU
產品尺寸：103*28*28.5mm

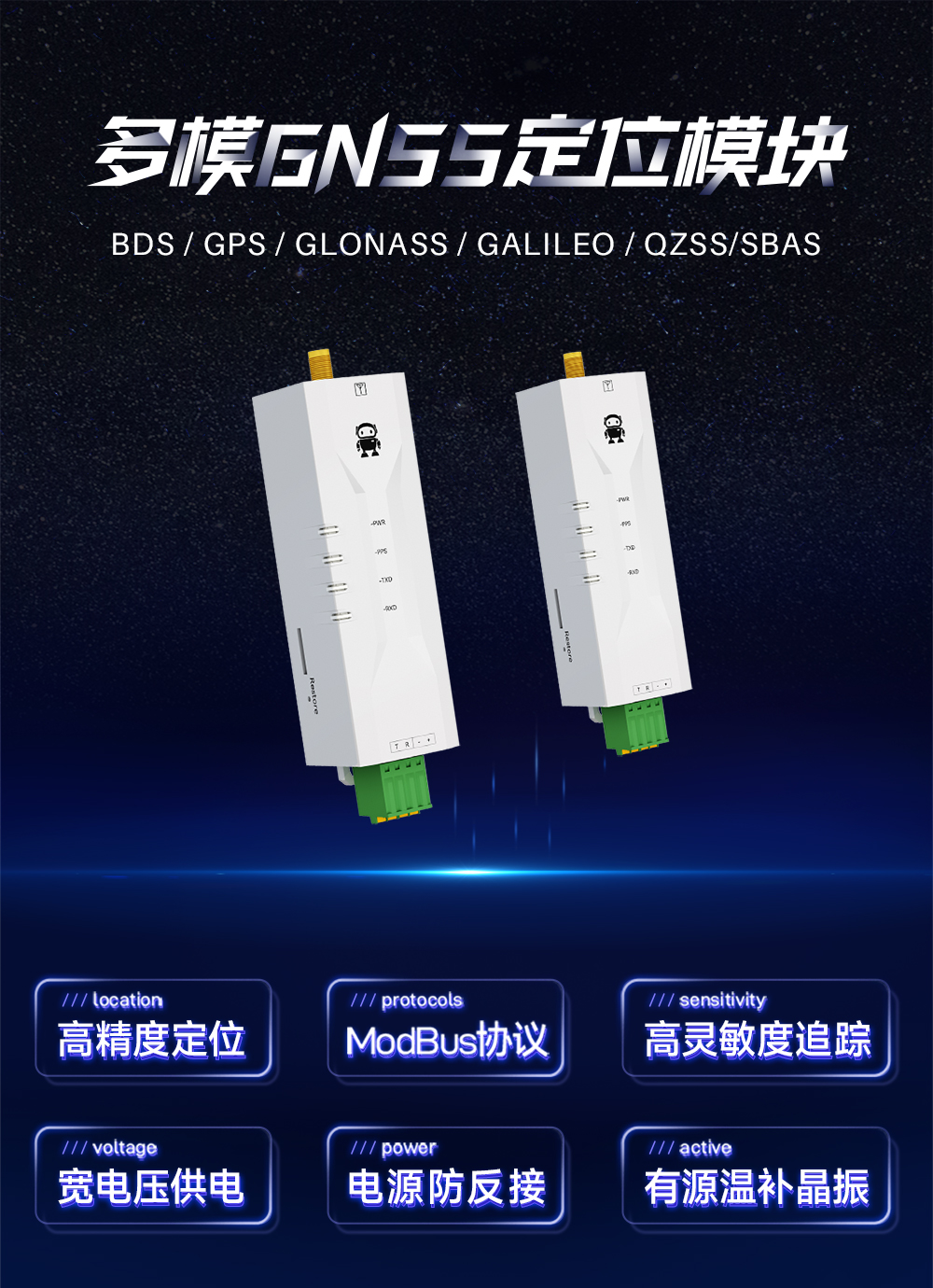

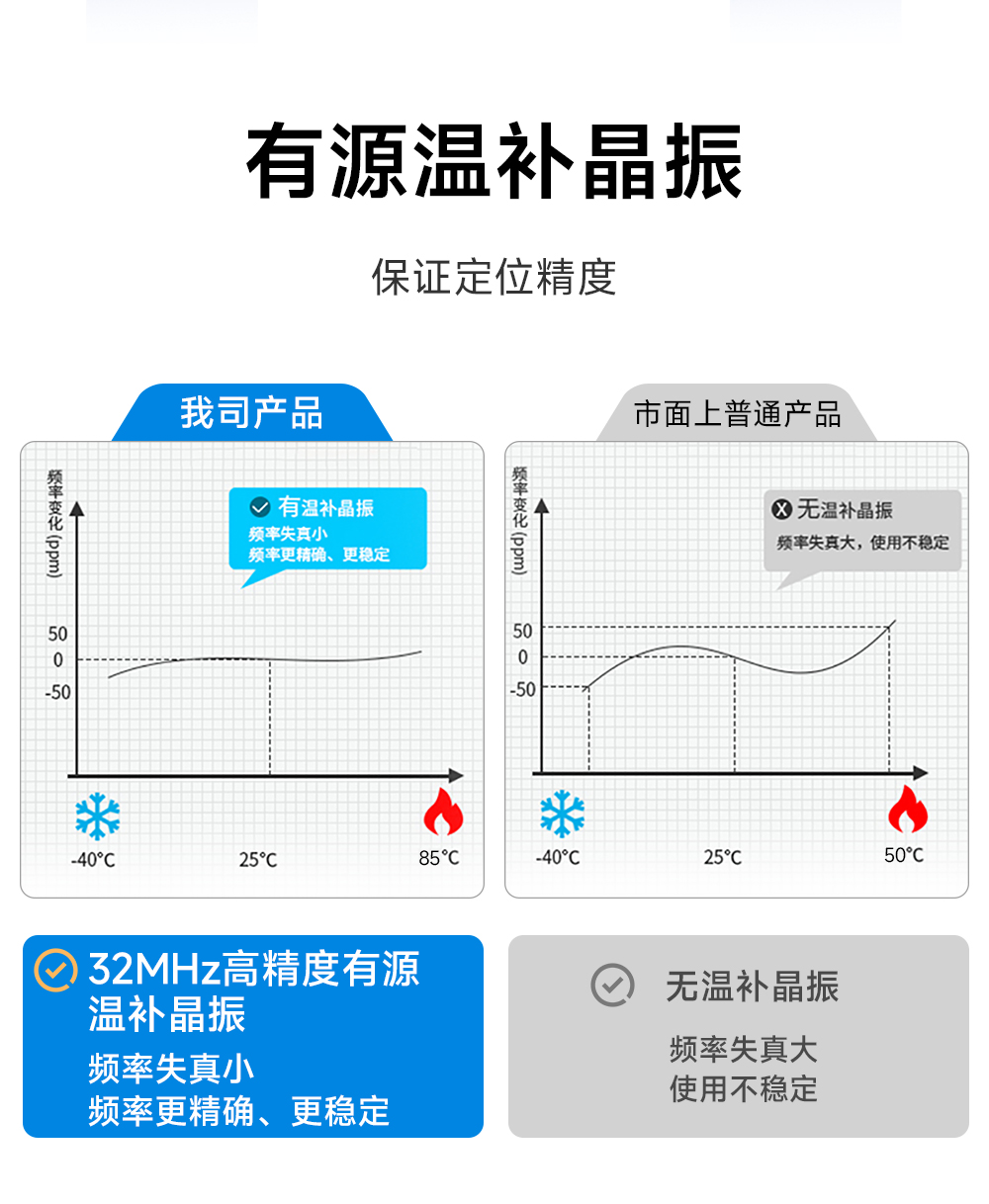

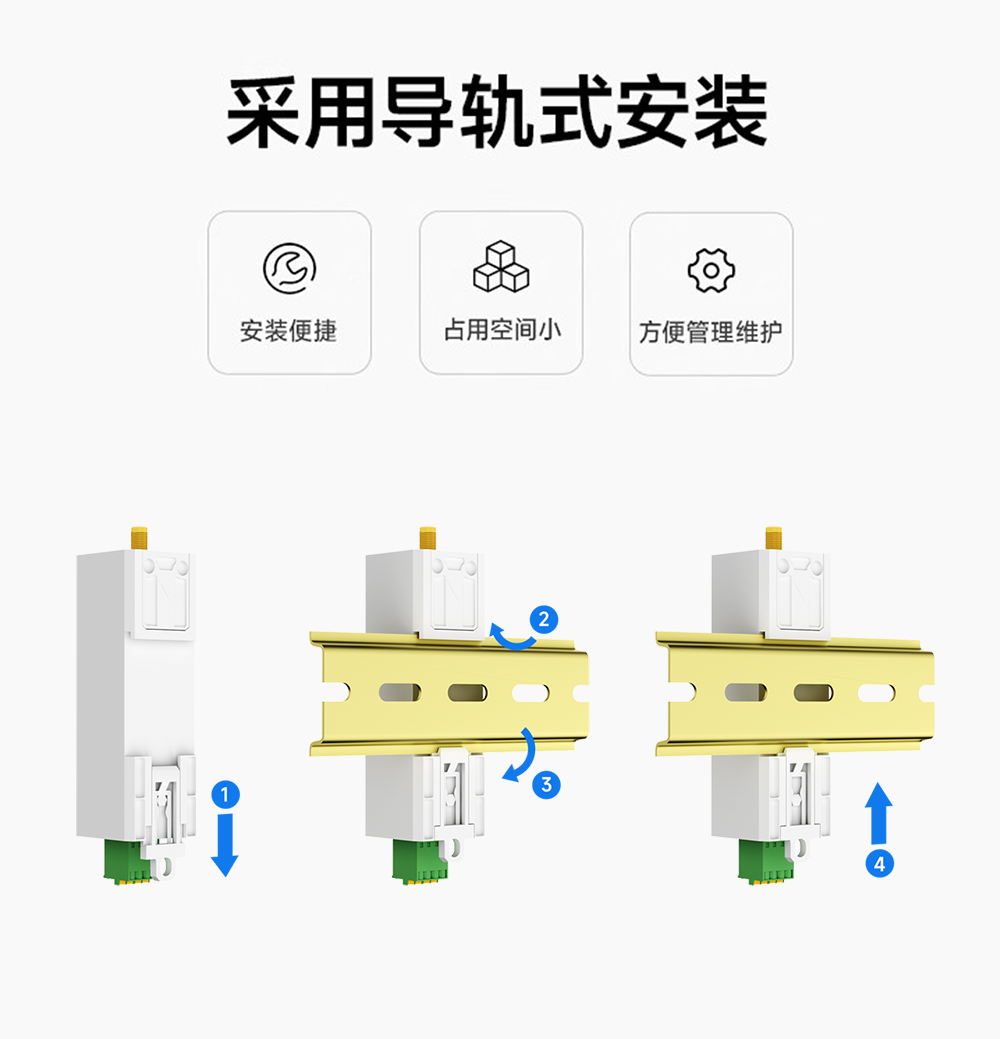

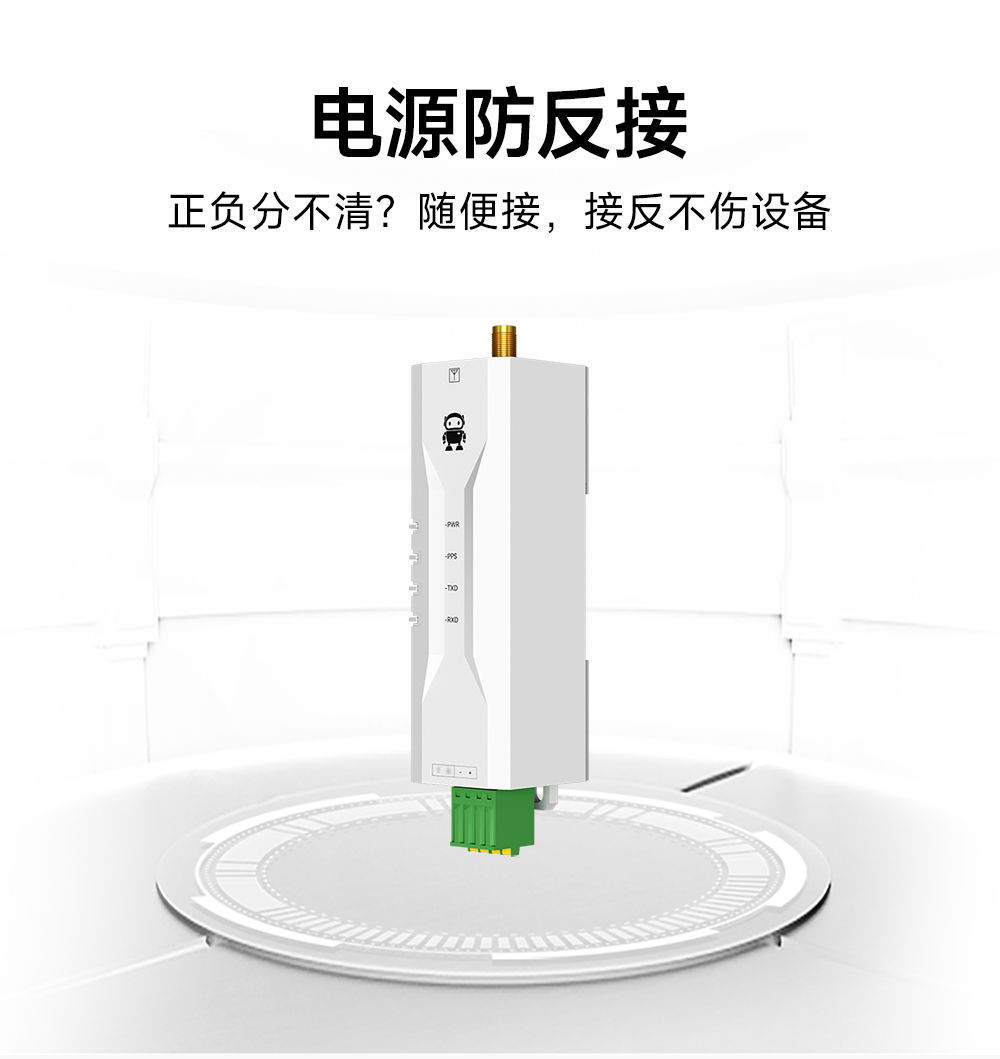

產品簡介：EWD108-GN05(TTL)是一款支持多種定位制式的定位終端（BDS/GPS/GLONASS/GALILEO/QZSS/SBAS定位系統），響應快速、定位精準。該多模GNSS衛星定位模塊設備通過Modbus RTU協議輸出定位信息，支持輸出符合NMEA0183協議的RMC-ASCII字符串和單獨寄存器分別存儲（經度、經度方向、緯度、緯度方向等），串口波特率最高可達115200bps，可通過Modbus RTU協議輕松修改，方便快捷。
| 序號 | 項目 | 規格 |
| 1 | 電源電壓 | 5V~24V DC |
| 2 | 通信接口 | RS485 |
| 3 | 波特率范圍 | 1200-115200bps |
| 4 | 通訊協議 | Modbus RTU |
| 5 | 支持的定位系統 | BDS/GPS/GLONASS/GALILEO/QZSS/SBAS |
| 6 | 工作頻段 | GPS/QZSS: L1 C/A, L1C, L2C, L5, L6 BDS: B1C, B1I, B2a, B2I, B3I GLONASS: L1, L2 Galileo: E1, E5, E6 SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM |
| 7 | 定位刷新率 | 1Hz~10Hz |
| 8 | 用戶配置 | 通過 Modbus RTU 修改寄存器，重啟生效 |
| 9 | 天線接口 | SMA（外螺紋內孔） |
| 10 | 硬件接口 | 4Pin 3.81mm 鳳凰端子 |

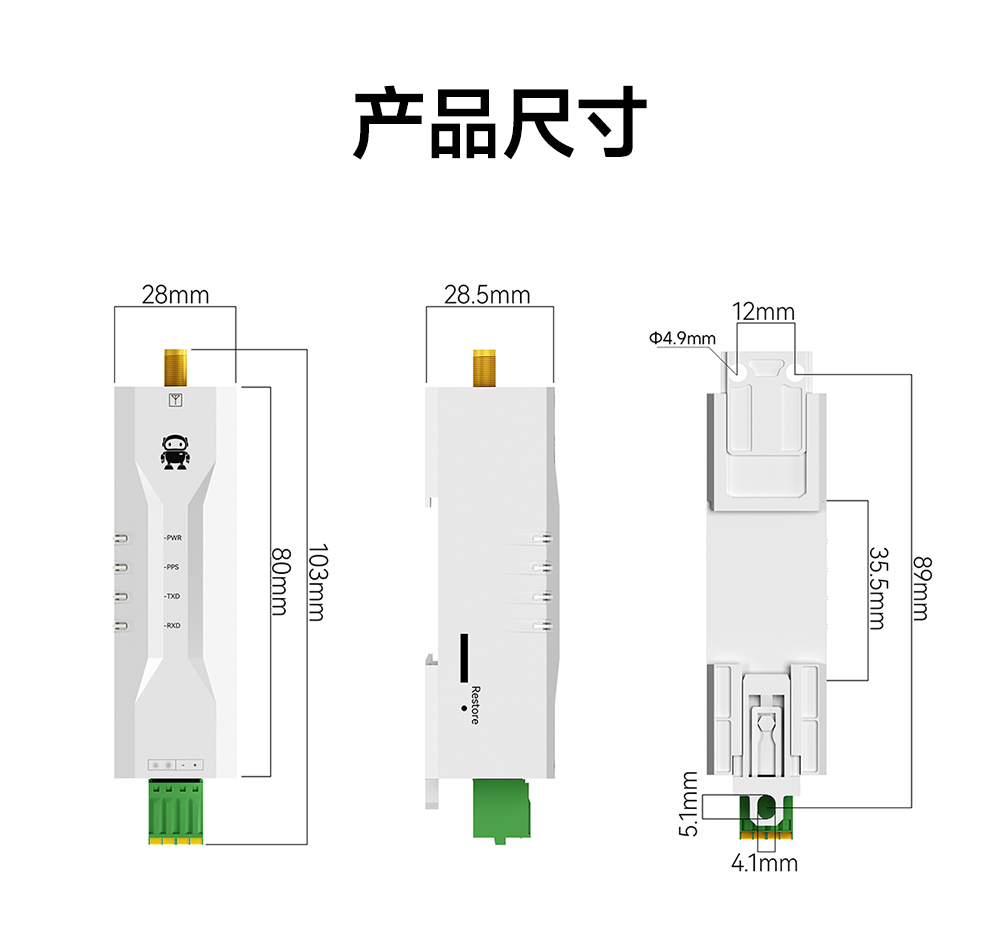

| 11 | 尺寸大小 | 103×28×28.5mm（L×W×H） |
| 12 | 平均重量 | 32±5g |

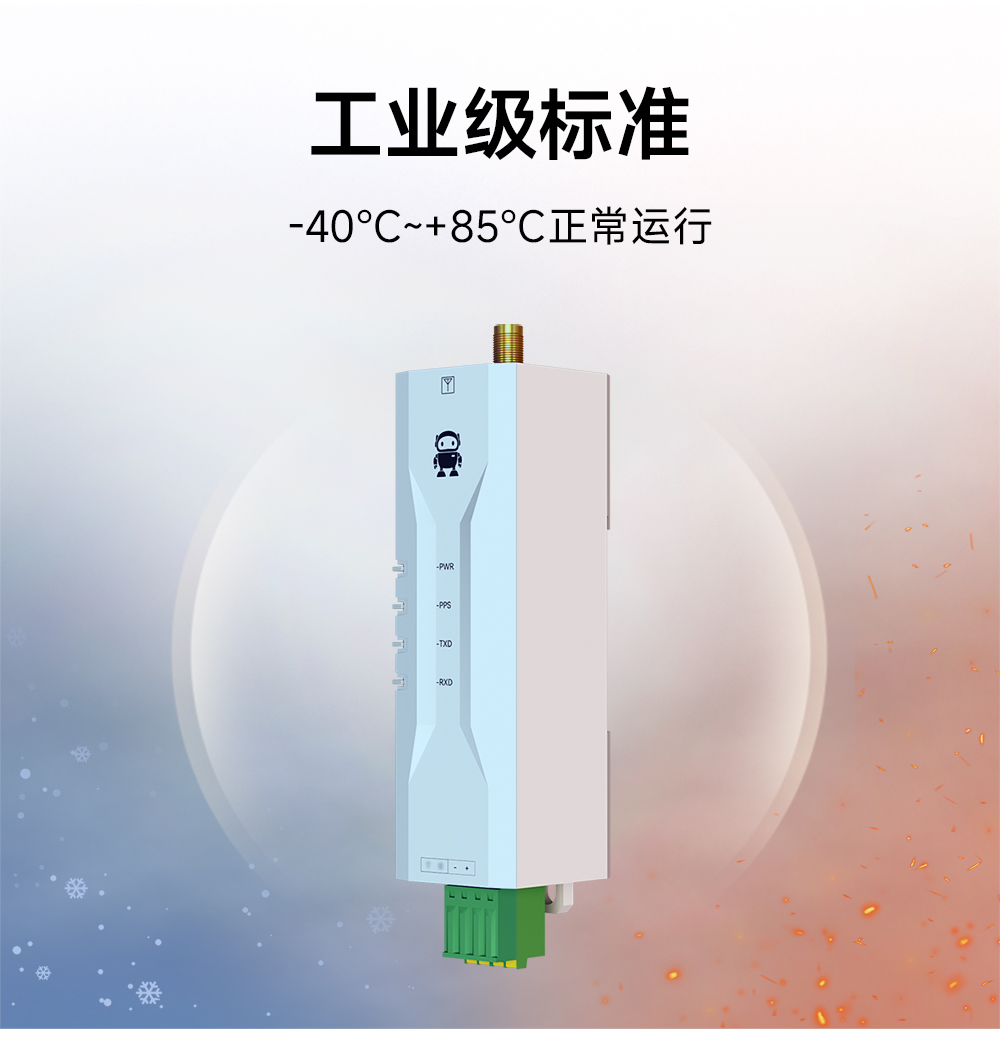

| 13 | 工作溫度 | -40 ~ +85℃，工業級 |
| 14 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 類別 | 指標項 | 典型值 | 單位 |
| 定位時間 （測試條件 1） | 冷啟動 | 27.5 | S |
| 熱啟動 | ＜1 | S | |
| 重新捕獲 | ＜1 | S | |

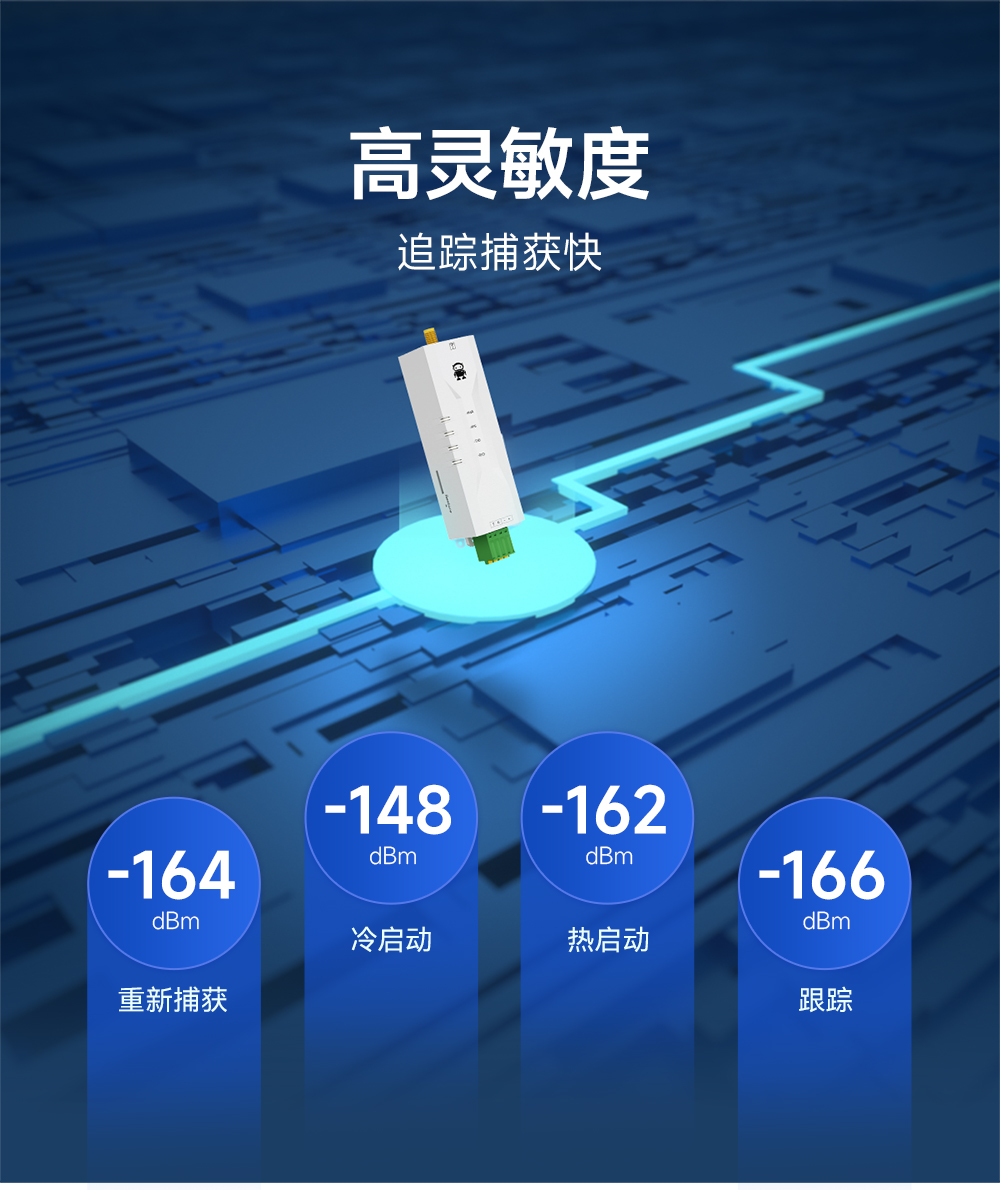

| 靈敏度 （測試條件 2） | 冷啟動 | -148 | dBm |
| 熱啟動 | -162 | dBm | |
| 重新捕獲 | -164 | dBm | |
| 跟蹤 | -166 | dBm | |
| 精度 （測試條件 3） | 水平定位精度 | 1 | m |
| 速度定位精度 | 0.1 | m/s | |
| 授時精度 | 30 | ns | |
| 功耗 （測試條件 4） | 捕獲電流 | 30 | mA |
| 跟蹤電流 | 20 | mA | |
| 工作溫度 | - | -35℃-85℃ | - |
| 存儲溫度 | - | -55℃-100℃ | - |
| 濕度 | - | 5%-95%RH（無凝露） | - |
【注】： 以上結果為 GPS/北斗雙模工作模式
[測試條件 1]: 接收衛星個數大于 6， 所有衛星信號強度為-130dBm， 測試 10 次取平均值， 定位誤差于 10 米。
[測試條件 2]： 外接 LNA 噪聲系數 0.8， 接收衛星個數大于 6， 五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]： 開闊沒有遮擋環境， 連續 24 小時開機測試， 50%CEP。
[測試條件 4]： 接收衛星個數大于 6， 所有衛星信號強度為-130dBm。

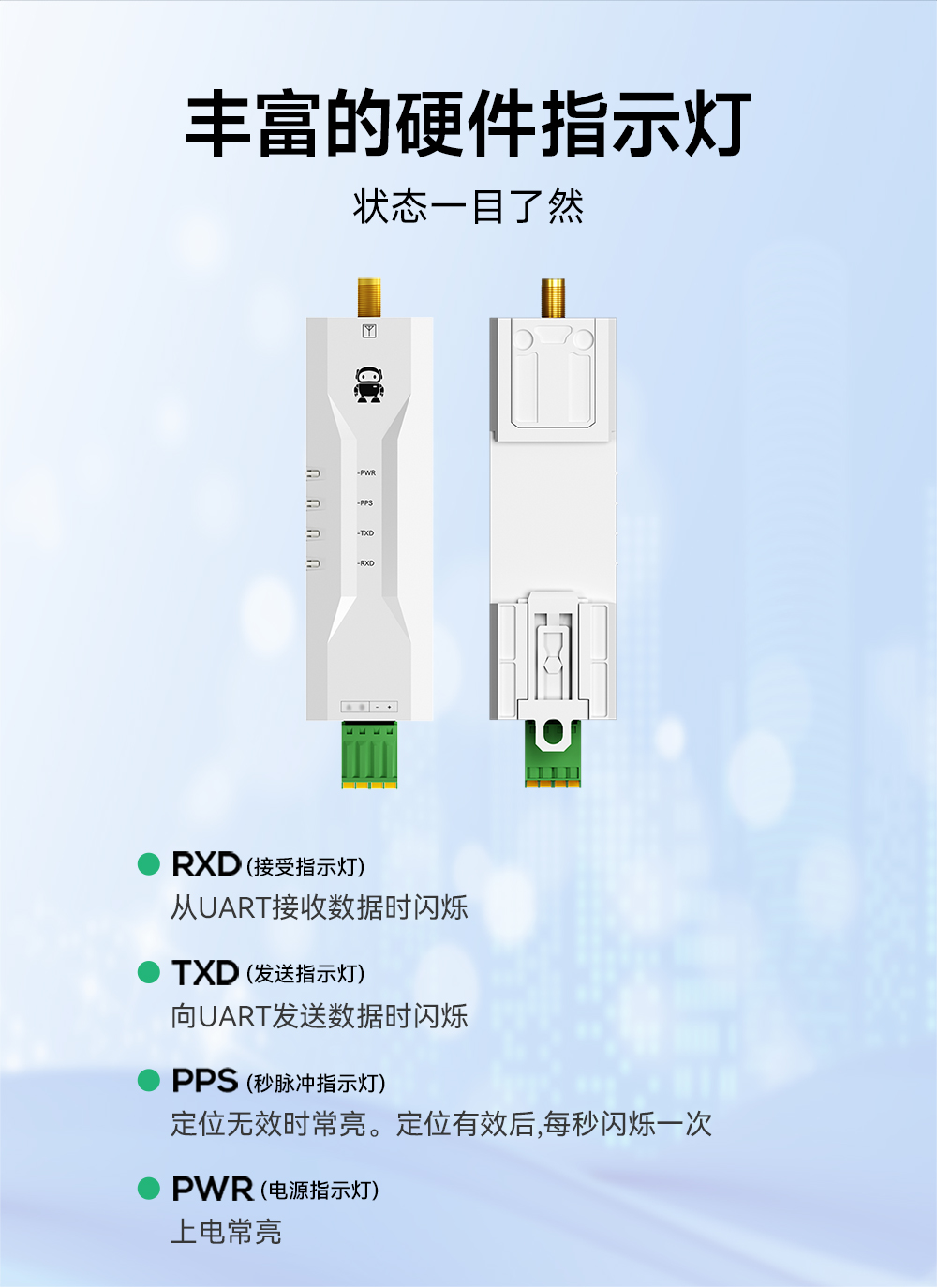

| 序號 | 標識名稱 | 功能說明 |
| 1 | PWR 指示燈 | 電源指示燈，上電常亮 |
| 2 | PPS 秒脈沖指示燈 | 定位無效時常亮；定位有效后，每秒閃爍一次 |
| 3 | TXD 指示燈 | 發送指示燈，向 UART 發送數據時閃爍 |
| 4 | RXD 指示燈 | 接收指示燈，從 UART 接收數據時閃爍 |
| 5 | 出廠按鍵 | 長按 5-10s 有效，恢復設備地址與波特率參數為出廠參數； 出廠參數：設備地址為 1，串口參數 9600/8/無校驗/1 |
| 6 | TXD | UART_TXD |
| 7 | RXD | UART_RXD |
| 8 | 電源負極 | 電源地 |
| 9 | 電源正極 | 電源正極接口，5～24V DC 母座 |
| 10 | ANT | SMA 天線接口，需使用 GPS 有源天線 |
