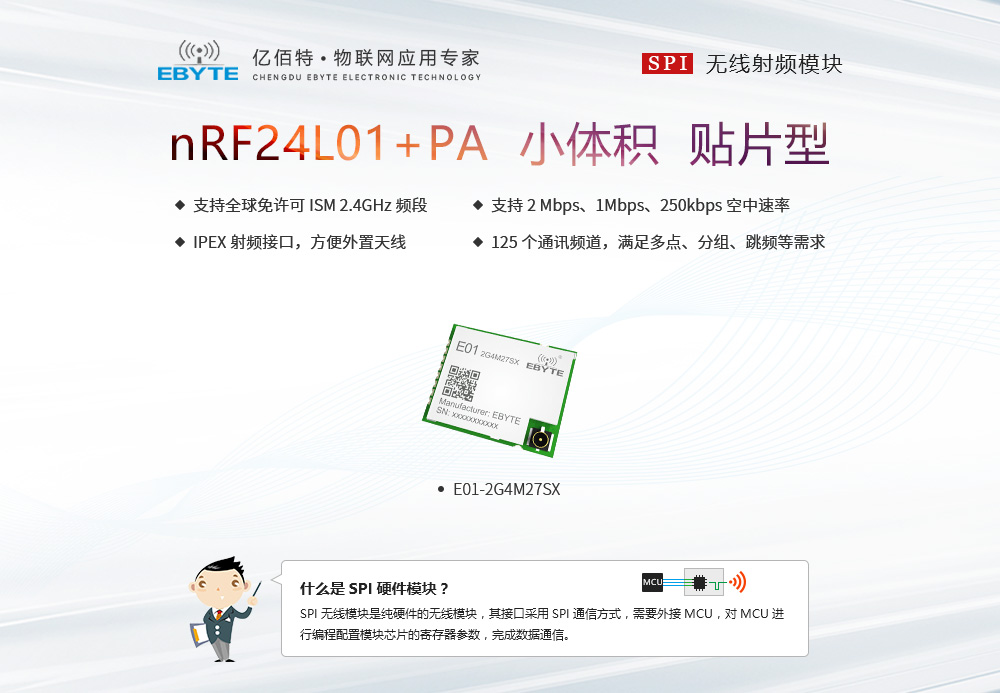

芯片方案：nRF24L01P
工作頻率：2.4~2.525GHz
發射功率：27dBm
測試距離：4km

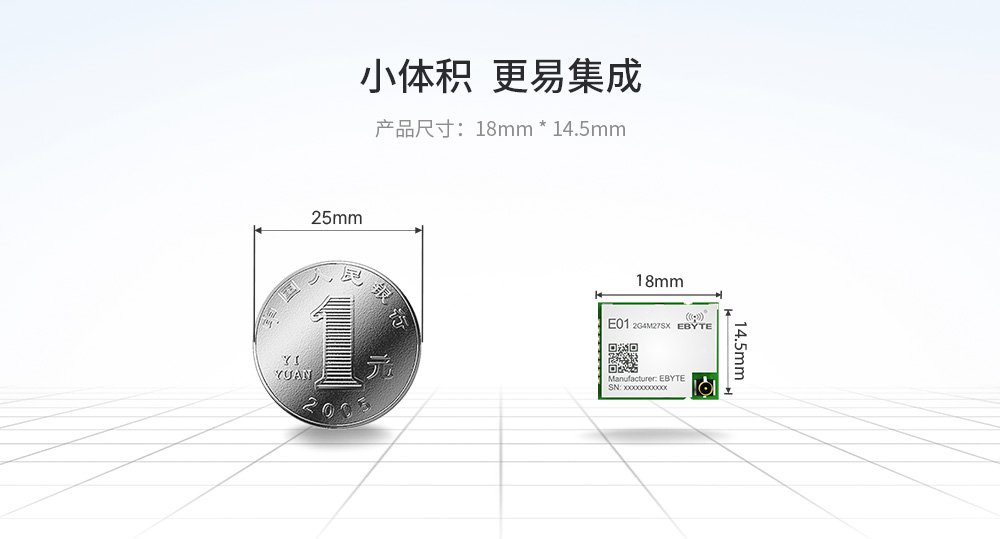

產品尺寸：18*14.5mm
產品重量：1.0±0.1g

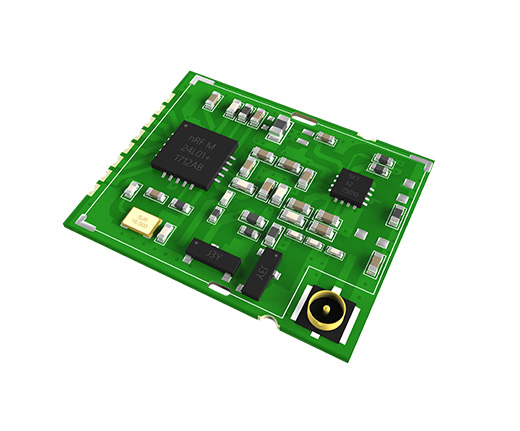

產品簡介：E01-2G4M27SX 是基于挪威 Nordic 生產的 nRF24L01P 為核心自主研發的超小尺寸、最大發射功率為 500mW 的 2.4GHz 貼片式無線模塊。由于均采用原裝進口的 nRF24L01P 保證其兼容性，在原有基礎上內置了功率放大器（PA）與低噪聲放大器（LNA）。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 支持 ISM 頻段 |
| 發射功率 | 27 dBm | 最大功率（約500mW） |
| 接收靈敏度 | -114dBm | 空中速率為 250 kbps |
| 空中速率 | 250k~2Mbps | 用戶編程控制 |
| 實測距離 | 4000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 250kbps |
| 硬件參數 | 參數值 | 備注 |

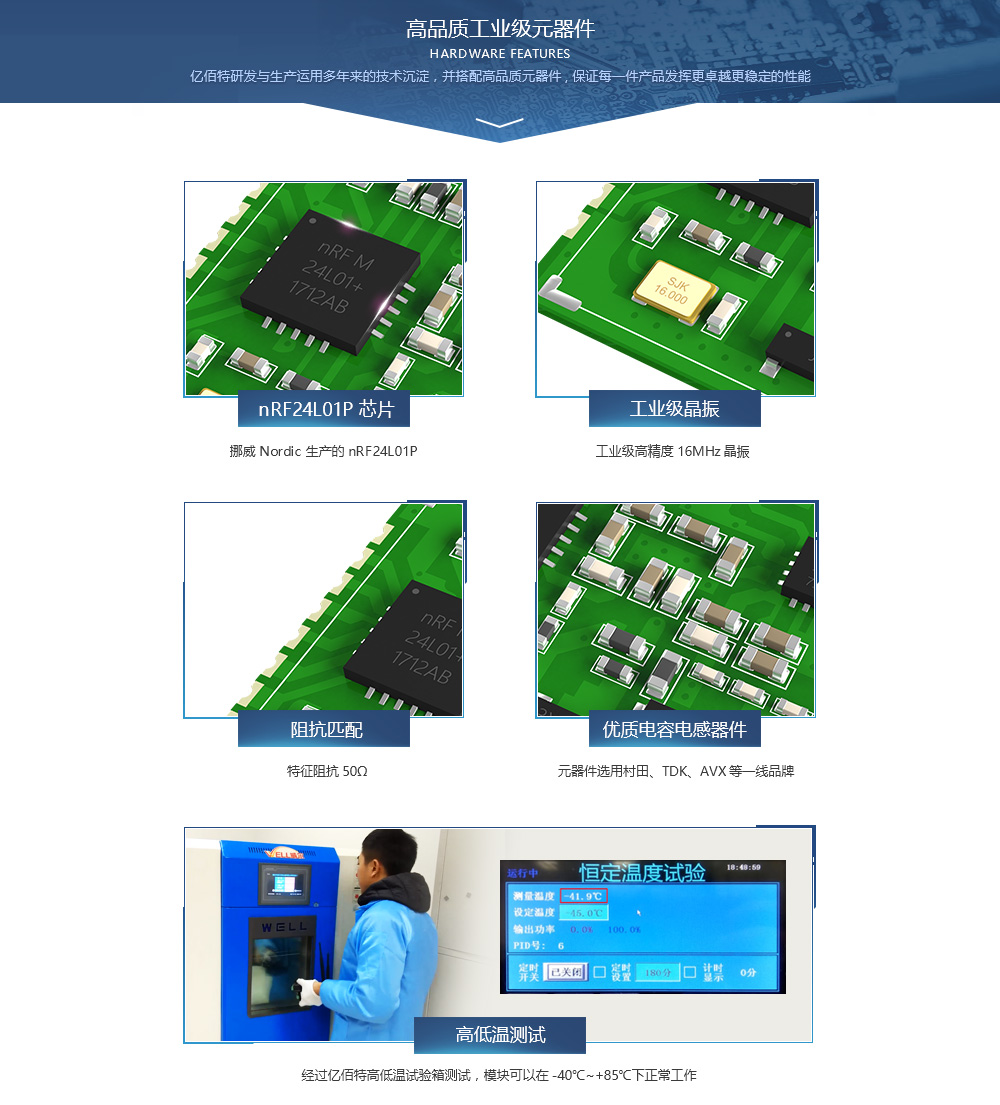

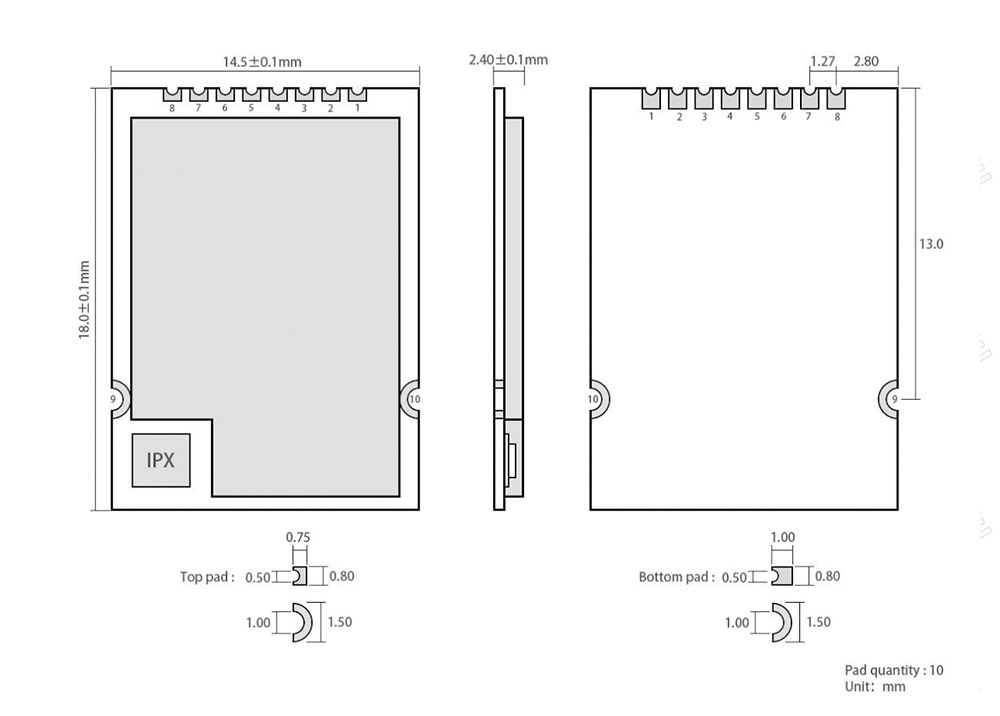

| 尺寸大小 | 18*14.5 mm | - |
| FIFO | 32 Byte | 單次發送最大長度 |
| 晶振頻率 | 16MHz | - |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27 mm 插針 | - |
| 通信接口 | SPI | 0～10 Mbps |
| 外形尺寸 | 18*14.5 mm | - |
| 射頻接口 | IPEX | 等效阻抗約 50Ω |
| 產品重量 | 1.0±0.1g | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 720 | - | mA | 瞬時功耗 |
| 接收射電流 | - | 23 | - | mA | - |
| 休眠電流 | - | - | - | mA | 不支持低功耗模式 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |

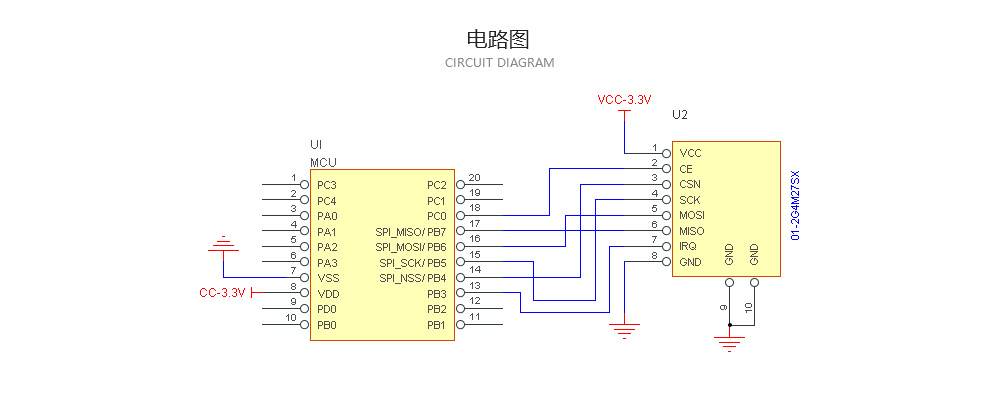

| 序號 | 引腳 | 引腳方向 | 備注 |
1 | VCC | - | 供電電源，必須 2.3～3.6V 之間 |
2 | CE | 輸入 | 模塊控制引腳 |
3 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
4 | SCK | 輸入 | 模塊 SPI 總線時鐘 |
5 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
6 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
8 | GND | - | 地線，連接到電源參考地 |
9 | GND | - | 地線，連接到電源參考地 |
10 | GND | - | 地線，連接到電源參考地 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：用2.0dbi的天線可以傳輸多遠呢？用在無人機遙控器上，附件為遙控器參數。 |
| 答：以實際環境為準。 |
| ★ 問：E01-ML01DP4/5使用E01-ML01D測試距離20m, 距離較近，但測試E01-ML01DP4/DP5,帶PA的模塊，則發送數據失敗，參照了官網的demo,但官網的是針對普通的，不加PA的模塊。有什么建議呢？ |
| 答：通訊距離受使用環境，電磁環境的影響，距離以實測為準；E01-ML01DP4/DP5，帶PA的模塊，請客戶參考PA的數據手冊，同時參考官方demo進行開發。 |
| ★ 問：設置芯片發射功率分別為0dBm、-6dBm、-12dBm、-18dBm時模塊實際輸出功率分別是多少? |
| 答：設置芯片發射功率分別為0dBm、-6dBm、-12dBm時模塊實際輸出功率分別是20dBm、14dBm、8dBm。 |
| ★ 問：關于nRF24L01P、nRF24LE1、nRF24LU1的區別？ |
| 答：1. nRF24L01P、nRF24LE1、nRF24LU1均是挪威Nordic公司出品射頻芯片；2. nRF24LE1集成了nRF24L01P和51單片機；3. nRF24LU1集成了nRF24L01P和51單片機，并且支持USB；4. nRF24L01P、nRF24LE1、nRF24LU1三款射頻芯片經調試后均可以互通。 |
