芯片方案：nRF24L01P
工作頻率：2.4~2.525GHz
發射功率：0dBm
通信距離：0.1km
接口類型：SPI
產品重量：0.5±0.1g
產品簡介：采用挪威NorDic公司原裝進口nRF24L01P射頻芯片，收發 一體；全進口工業級元器件，郵票孔貼片型，內置PCB板載天線；體積小易嵌入，性能優異，數據傳輸快，適合近距離傳輸。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 出廠默認 2.4GHz（16MHz晶振） |
| 發射功率 | 0 dBm | 最大功率（約1mW） |
| 接收靈敏度 | -93 dBm | 空速 250kbps |
| 空中速率 | 250k~2Mbps | 出廠默認 250kbps |
| 實測距離 | 100米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |

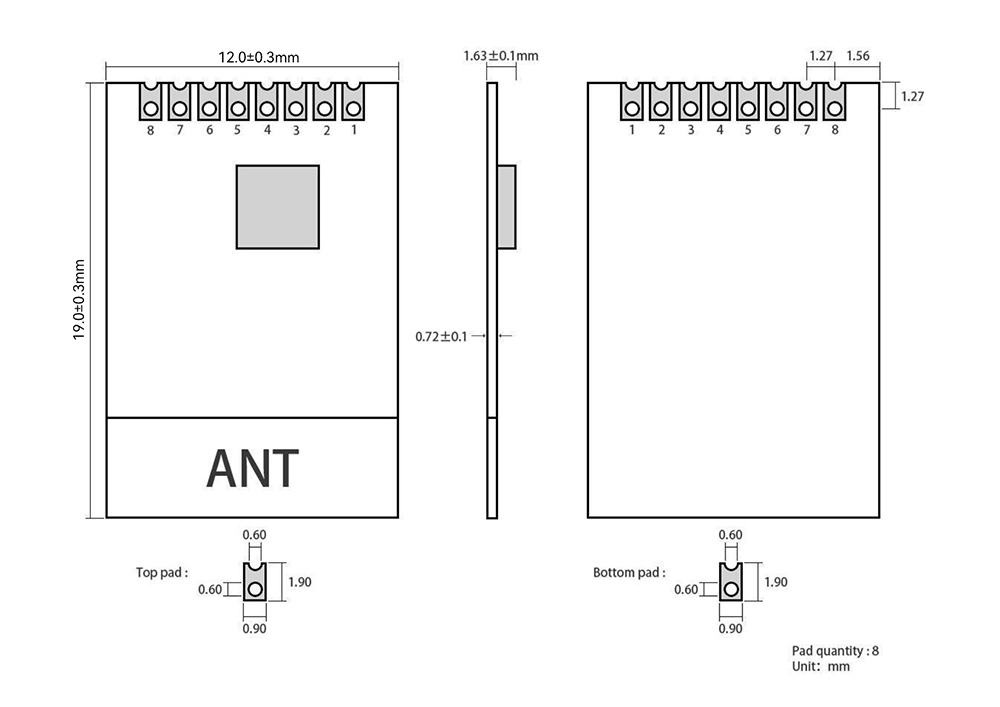

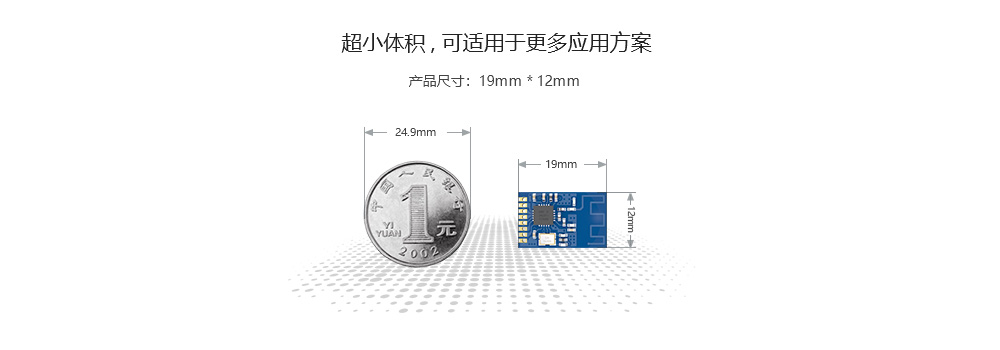

| 尺寸大小 | 12 * 19 mm | 不含SMA |
| 天線形式 | PCB | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.0 | 3.3 | 3.6 | V | |
| 通信電平 | 2.0 | 3.3 | 3.6 | V | |
| 發射電流 | 12 | 13 | 14 | mA | 0dBm（1mW） |
| 接收電流 | 11 | 12 | 13 | mA | |
| 休眠電流 | 0.5 | 1.0 | 2.0 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須1.9~3.6V之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E01-ML01S_Usermanual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【通信例程】ACK_Demo |
| 【封裝文件】Pcb_E01-ML01S |
| 【測試底板】E06-TB01 |
| 【芯片資料】nRF24L01P |
