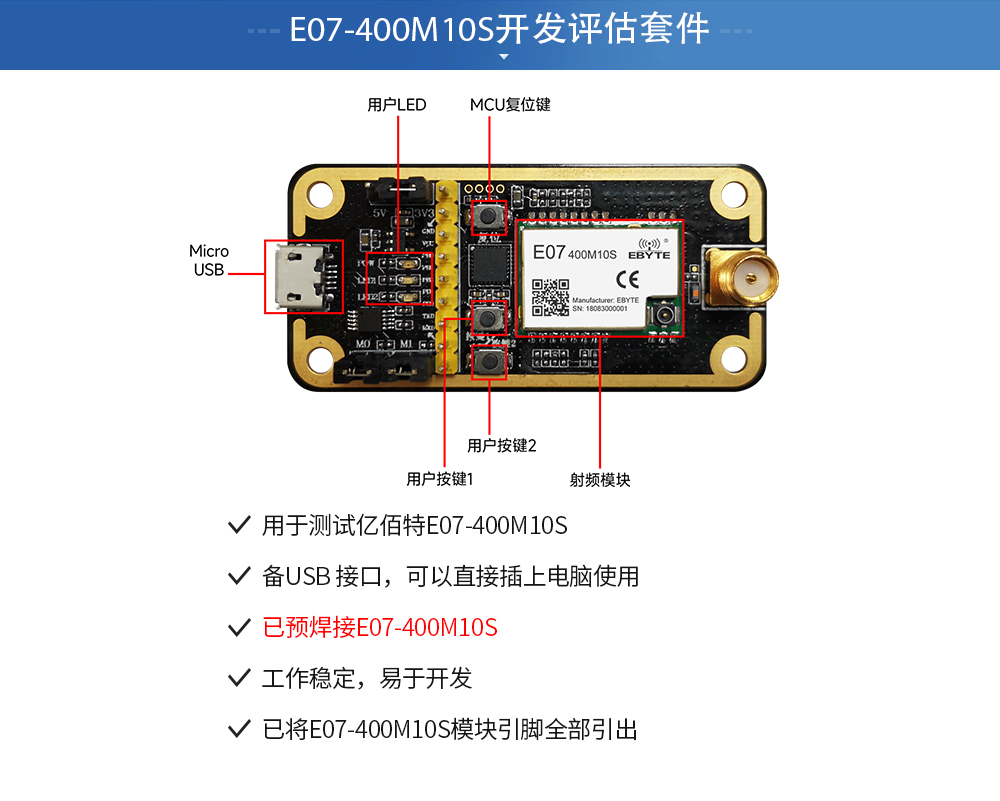

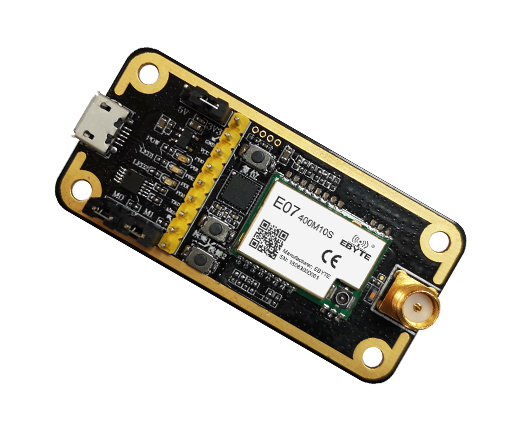

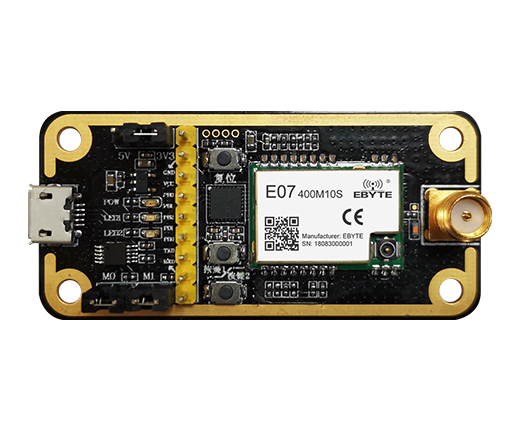

E07-400MBL-01 CC1101無線模塊開發評估套件

接口：USB

芯片：-

尺寸：53*27mm

重量：96.3±0.1g

功能：E07-400M10S無線模塊開發評估套件，該無線模塊具有CC1101芯片、智能家庭、短距離無線通信設備、空閑信道評估、無線喚醒等功能特點。

技術手冊

樣品購買

概述特點

概述特點引腳定義相關下載訂購方式知識應用視頻教程系列產品

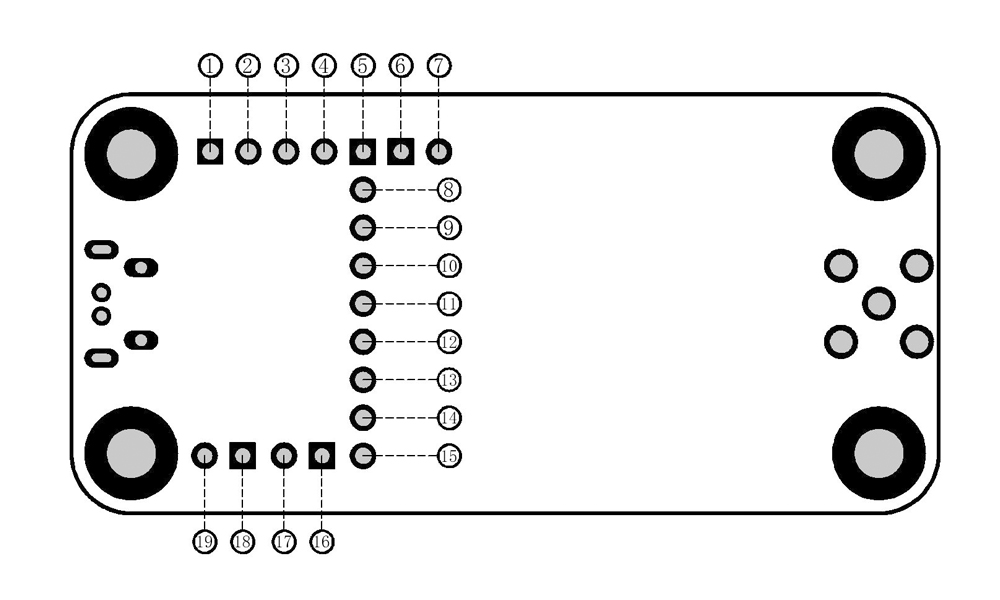

引腳1

序號	定義	功能說明
1	3.3V	3.3V 電引出腳
2	3.3V	3.3V 電引出腳
3	GND	底板參考地
4	GND	底板參考地
5	3.3V	3.3V 電引出腳
6	GND	底板參考地
7	REST	MCU 外部復位引腳
8	SWIM	MCU 的 SWIM 引腳
9	3.3V	3.3V 電引出腳
10	VCC	模塊供電引腳，需要與 9 號引腳短接給模塊供電
11	PC6	MCU 普通 IO
12	PC5	MCU 普通 IO
13	PB3	MCU 普通 IO
14	PB2	MCU 普通 IO
15	PB1	MCU 普通 IO
16	PB0	MCU 普通 IO
17	M1	模塊模式切換引腳（詳見模塊產品手冊）
18	M0	模塊模式切換引腳（詳見模塊產品手冊）
19	PD1	MCU 普通 IO
20	PD0	MCU 普通 IO
21	GND	底板參考地
22	GND	底板參考地
23	5V	5V 電引出腳
24	5V	5V 電引出腳

產品說明書

【用戶手冊】E07-400MBL-01_Usermanual_CN

開發測試

【電路原理圖】E07-400MBL-01

【開源代碼示例】E07-400MBL-01_代碼工程

億佰特簡介

【企業簡介】

認證資料

【CE認證】E07-400M10S-CE

在線購買

【億佰特官方淘寶店】：https://item.taobao.com

【京東商城】：https://i-item.jd.com

【官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detailpreview.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> 無線模塊是什么？它的作用是什么？

> 無線數傳模塊在工業領域中的優勢

> LoRa無線技術將為物聯網創新應用帶來新機遇

> lora擴頻技術增加無線模塊傳輸距離詳解

> Lora無線技術通信原理及優缺點

> LoRa與ZigBee無線通信技術全面分析

> LORA無線通信技術淺析

> LoRa無線收發通信技術詳解

> 為什么都喜歡用LoRa無線通信技術?

> LoRa無線技術在物聯網應用發展

> LoRaWAN無線技術存在的四大缺陷

> LoRa擴頻技術原理詳解

> LoRa無線技術芯片組

> LoRa與NB-IoT物聯網應用對比方案

> LoRa無線技術解析

> 無線模塊為智慧畜牧養殖場景提供解決方案

> lora無線技術近幾年發展的具體介紹

> LoRa是怎樣實現定位的

> 深度解析LoRa和LoRaWAN無線通信技術的區別

> LoRaWAN無線通信技術的8個優勢

> 基于SX1262/78/76芯片lora模塊對比分析以及選型指南

> LoRa無線技術實現智能化工業應用管理

> 基于lora模塊的共享按摩椅物聯網應用案例原理

> LoRa Basics技術物聯網應用案例詳解

> SX1280芯片遠距離LoRa無線通信模塊設計

> LoRa模塊在無線抄表上的應用

> 億佰特SX1262芯片lora模塊在智能家居、智能抄表物聯網應用

> 無線模塊性能測試方法

> 無線模塊串口通信問題排查指南

> 無線模塊的單點喚醒功能

> 低功耗無線模塊超遠距離無線傳輸實現中繼的方法

> CC1101無線模塊在物聯網能門鎖中的應用

> 無線模塊中有源晶振與無源晶振詳細介紹

> 四款常見2.4G頻段無線模塊橫向?qū)Ρ?/span>

> 無線數傳模塊在工業領域中的優勢

> 無線模塊清潔、維護保養的技巧方法

產品型號	接口類型	芯片方案	載波頻率Hz	發射功率dBm	測試距離km	空中速率 bps	封裝形式	產品尺寸mm	產品特點
E07-900MM10S	SPI	CC1101	900M	10	1.5	0.6~500k	貼片	10*10	體積小，支持多種調制模式
E07-400MM10S	SPI	CC1101	433M	10	1.5	0.6~500k	貼片	10*10	體積小，支持多種調制模式
E07-900T10S	SPI	CC1101	868M	10	1.5	0.6~500k	貼片	14*26	體積小，可開發低功耗
E07-400T10S	SPI	CC1101	433M	10	1.5	0.6~500k	貼片	14*26	體積小，可開發低功耗
E07-900MBL-01	USB	-	-	-	-	-	-	53*27	E07-900M10S開發評估套件
E07-400MBL-01	USB	-	-	-	-	-	-	53*27	E07-400M10S開發評估套件
E07-900M10S	SPI	CC1101	868M	10	1.5	0.6~500k	貼片	14*20	體積小，可開發低功耗
E07-433M20S	SPI	CC1101	433M	20	2	0.6~500k	貼片	18*32	體積小，可開發低功耗
E07-400M10S	SPI	CC1101	433M	10	1.5	0.6~500k	貼片	14*20	體積小，可開發低功耗
E07-915MS10	SPI	CC1101	915M	10	1.2	0.6~500k	貼片	13*19	小體積，可開發低功耗
E07-868MS10	SPI	CC1101	868M	10	1.0	0.6～500k	貼片	13*19	小體積，可開發低功耗
E07-M1101D-TH	SPI	CC1101	433M	10	0.5	0.6~500k	直插	15*30	高性能，可開發低功耗
E07-M1101D-SMA	SPI	CC1101	433M	10	0.6	0.6~500k	直插	15*28	高性能，可開發低功耗
E07-M1101S	SPI	CC1101	433M	10	0.4	0.6~500k	貼片	13*19	小體積，可開發低功耗

E07-900MM10S

產品型號：E07-900MM10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :900M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :10*10
產品特點:體積小，支持多種調制模式

PDF ：

購買：
E07-400MM10S

產品型號：E07-400MM10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :10*10
產品特點:體積小，支持多種調制模式

PDF ：

購買：
E07-900T10S

產品型號：E07-900T10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :868M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :14*26
產品特點:體積小，可開發低功耗

PDF ：

購買：
E07-400T10S

產品型號：E07-400T10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :14*26
產品特點:體積小，可開發低功耗

PDF ：

購買：
E07-900MBL-01

產品型號：E07-900MBL-01

接口類型 :USB
芯片方案 :-
載波頻率Hz :-
發射功率dBm :-
測試距離km :-
空中速率 bps :-
封裝形式 :-
產品尺寸mm :53*27
產品特點:E07-900M10S開發評估套件

PDF ：

購買：
E07-400MBL-01

產品型號：E07-400MBL-01

接口類型 :USB
芯片方案 :-
載波頻率Hz :-
發射功率dBm :-
測試距離km :-
空中速率 bps :-
封裝形式 :-
產品尺寸mm :53*27
產品特點:E07-400M10S開發評估套件

PDF ：

購買：
E07-900M10S

產品型號：E07-900M10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :868M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :14*20
產品特點:體積小，可開發低功耗

PDF ：

購買：
E07-433M20S

產品型號：E07-433M20S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :20
測試距離km :2
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :18*32
產品特點:體積小，可開發低功耗

PDF ：

購買：
E07-400M10S

產品型號：E07-400M10S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :1.5
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :14*20
產品特點:體積小，可開發低功耗

PDF ：

購買：
E07-915MS10

產品型號：E07-915MS10

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :915M
發射功率dBm :10
測試距離km :1.2
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :13*19
產品特點:小體積，可開發低功耗

PDF ：

購買：
E07-868MS10

產品型號：E07-868MS10

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :868M
發射功率dBm :10
測試距離km :1.0
空中速率 bps :0.6～500k
封裝形式 :貼片
產品尺寸mm :13*19
產品特點:小體積，可開發低功耗

PDF ：

購買：
E07-M1101D-TH

產品型號：E07-M1101D-TH

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :0.5
空中速率 bps :0.6~500k
封裝形式 :直插
產品尺寸mm :15*30
產品特點:高性能，可開發低功耗

PDF ：

購買：
E07-M1101D-SMA

產品型號：E07-M1101D-SMA

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :0.6
空中速率 bps :0.6~500k
封裝形式 :直插
產品尺寸mm :15*28
產品特點:高性能，可開發低功耗

PDF ：

購買：
E07-M1101S

產品型號：E07-M1101S

接口類型 :SPI
芯片方案 :CC1101
載波頻率Hz :433M
發射功率dBm :10
測試距離km :0.4
空中速率 bps :0.6~500k
封裝形式 :貼片
產品尺寸mm :13*19
產品特點:小體積，可開發低功耗

PDF ：

購買：
