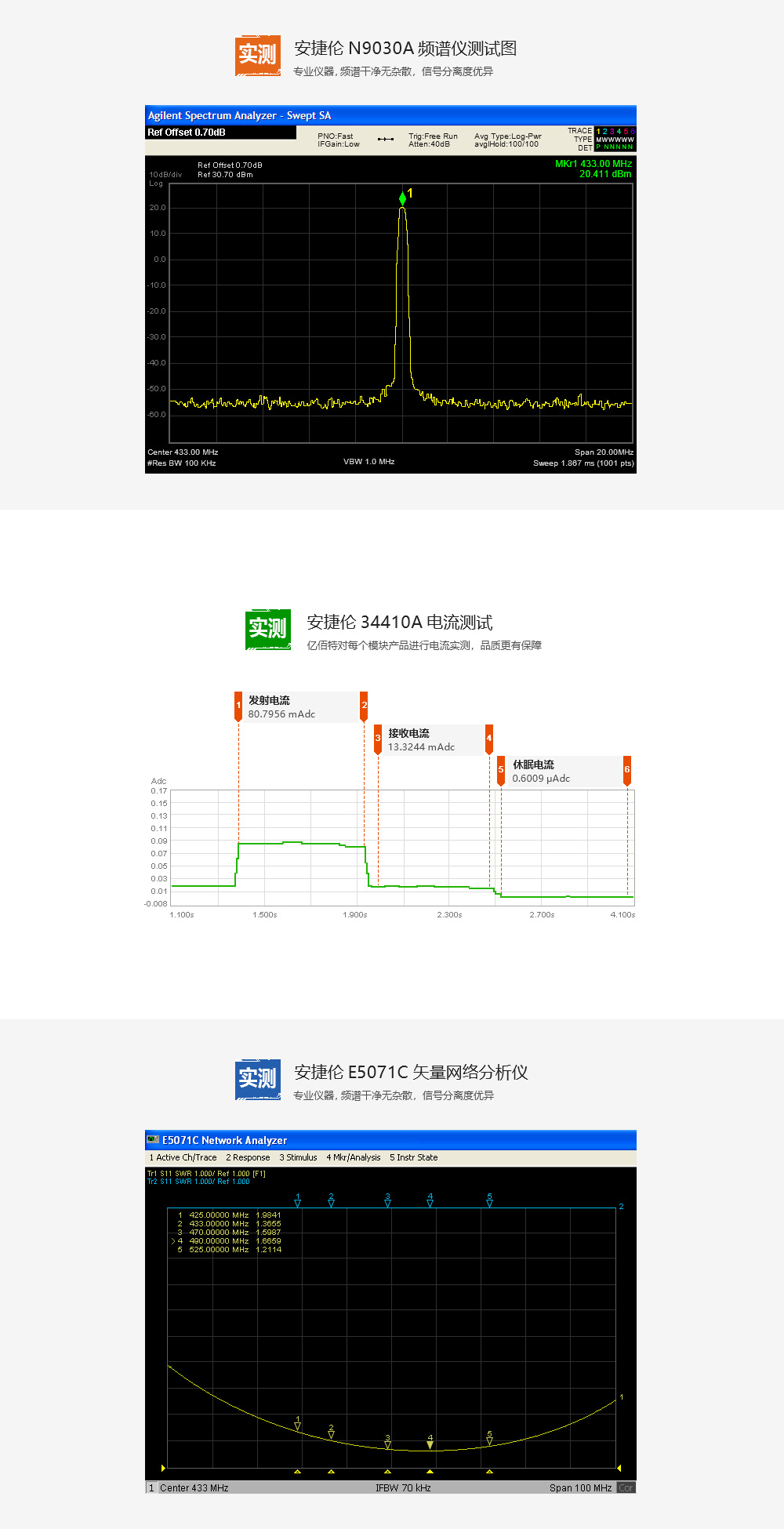

射頻參數	參數值	備注
工作頻段	2402~2480 MHz	出廠默認 2.4GHz (24MHz晶振）
發射功率	5 dBm	出廠默認 5dBm（約3.2mW）
接收靈敏度	-99 dBm	空速 250kbps
空中速率	1Mbps	IEEE802.15.4詳見芯片手冊
實測距離	150米/500米	晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps

硬件參數	參數值	備注

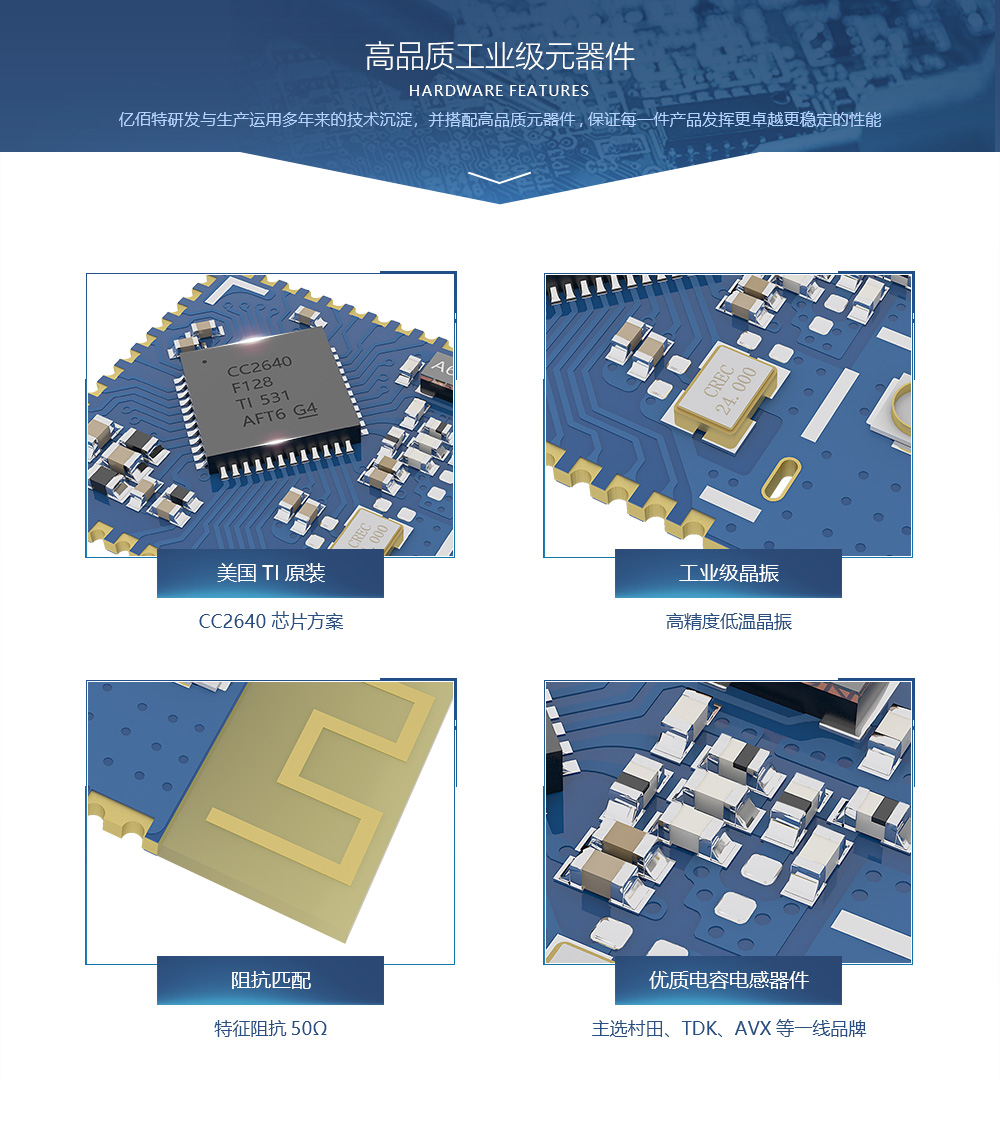

IC全稱	CC2640F128RGZR
FLASH	128 KB
RAM	28 KB
內核	M3 + M0
尺寸大小	17.5 * 28.7 mm
天線形式	板載PCB / IPEX
通信接口	I/O
封裝方式	貼片

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	1.8	3.3	3.8	V
通信電平	2.4	3.0	3.3	V

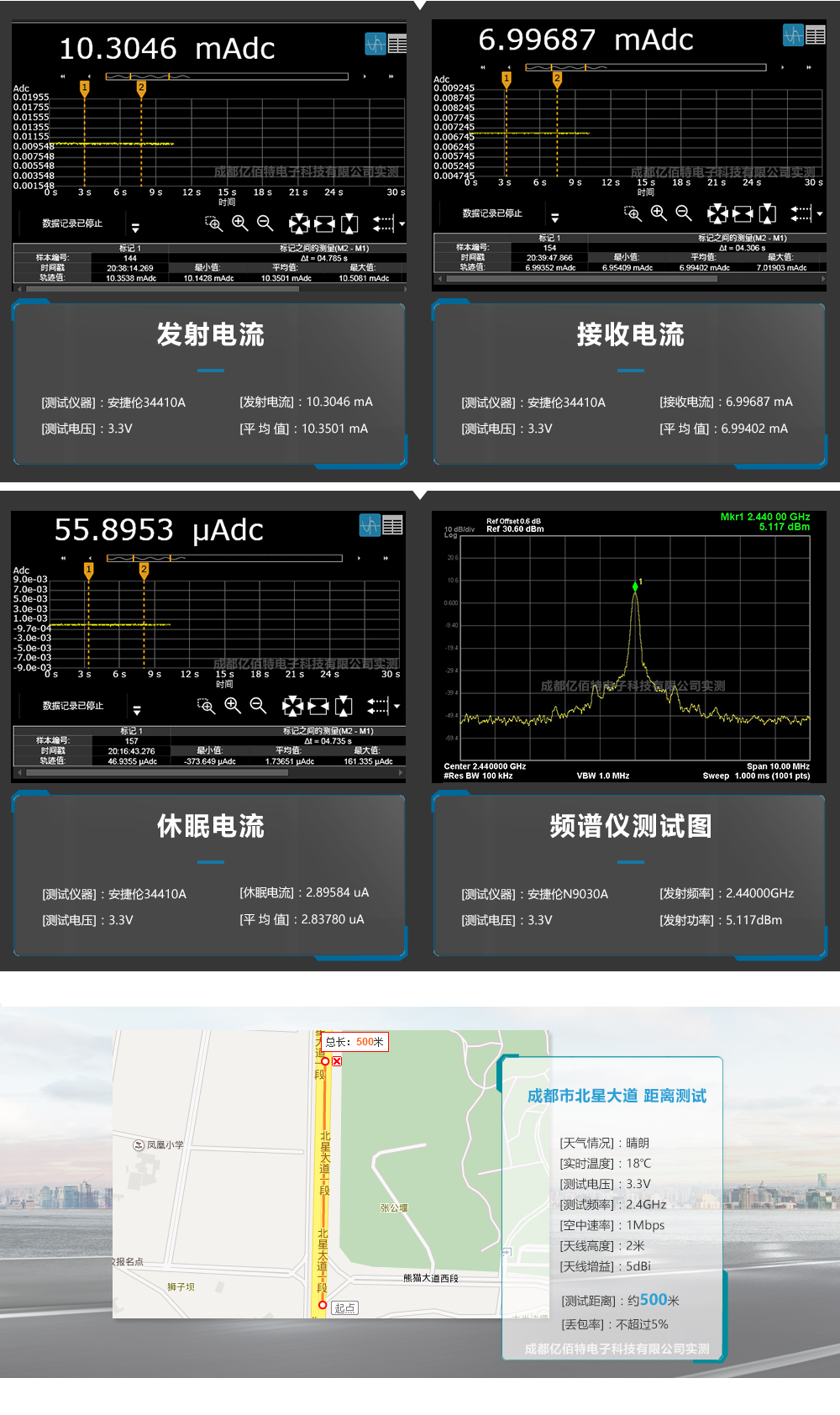

發射電流	8.3	9.1	12.3	mA	5dBm（3.2mW）
接收電流	5.8	6.1	7.2	mA
休眠電流	1.0	1.2	2.7	μA
工作溫度	-40	20	+85	℃
工作濕度	10	60	90	%
儲存溫度	-40	20	+125	℃

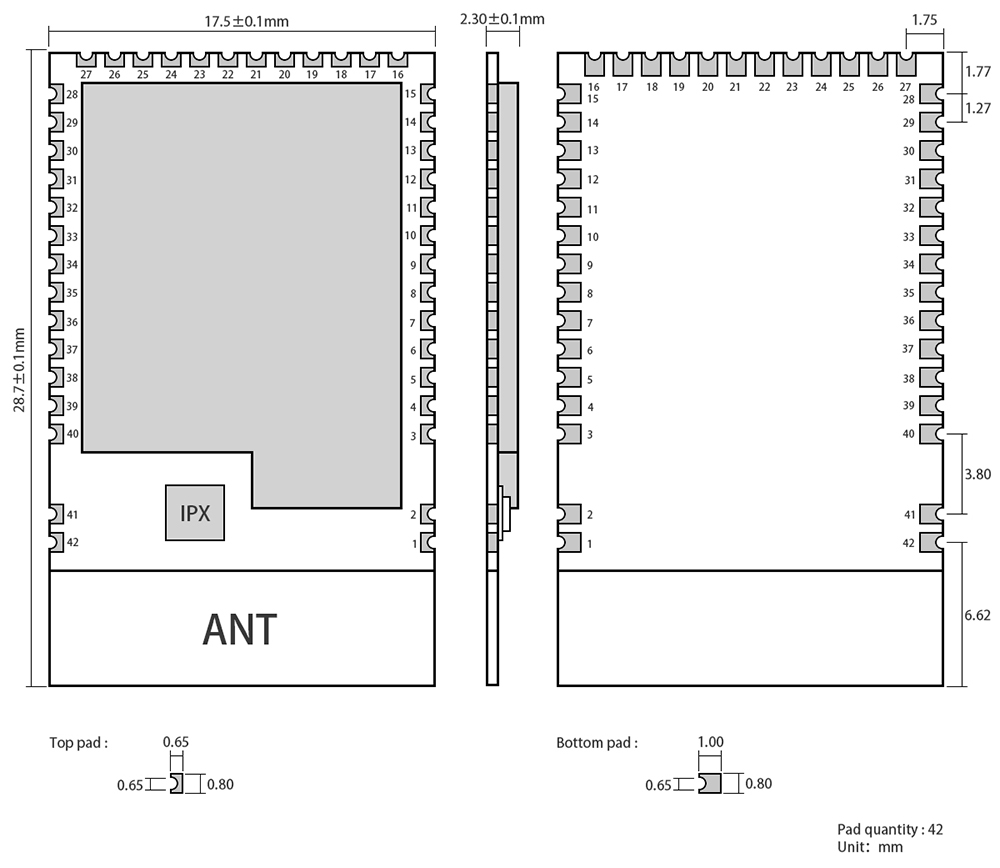

E104-BT51_Size_V1.0

序號	引腳	引腳方向	備注
1、2、3	GND	-	地線，連接到電源參考地
4	DIO_0	輸入/輸出	通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
5	DIO_1	輸入/輸出	通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
6	DIO_2	輸入/輸出	通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
7	DIO_3	輸入/輸出	通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
8	DIO_4	輸入/輸出	通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
9	DIO_5	輸入/輸出	高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
10	DIO_6	輸入/輸出	高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
11	DIO_7	輸入/輸出	高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
12	DIO_8	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
13	DIO_9	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
14	DIO_10	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
15	DIO_11	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
16	DIO_12	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
17	DIO_13	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
18	DIO_14	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
19	DIO_15	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
20	JTAG_TMS	輸入/輸出	JTAG_TMSC，高驅動能力（詳見 CC26xx 手冊）
21	JTAG_TCK	輸入/輸出	JTAG_TCKC，高驅動能力（詳見 CC26xx 手冊）
22	DIO_16	輸入/輸出	高驅動通用 IO 口，JTAG_TDO（詳見 CC26xx 手冊）
23	DIO_17	輸入/輸出	高驅動通用 IO 口，JTAG_TDI（詳見 CC26xx 手冊）
24	DIO_18	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
25	DIO_19	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
26	DIO_20	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
27	GND	-	地線，連接到電源參考地
28	DIO_21	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
29	VDD	-	電源，1.8V~3.8V
30	DIO_22	輸入/輸出	通用 IO 口（詳見 CC26xx 手冊）
31	DIO_23	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
32	nRESET	輸入	復位，低電平（詳見 CC26xx 手冊）
33	DIO_24	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
34	DIO_25	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
35	DIO_26	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
36	DIO_27	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
37	DIO_28	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
38	DIO_29	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
39	DIO_30	輸入/輸出	通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
40、41、42	GND	-	地線，連接到電源參考地

產品說明書

【用戶手冊】E72-2G4M05S1B_Usermanual_CN_v1.2

【用戶手冊】帶PCB天線無線模組的放置方式

開發測試

【封裝文件】Pcb_E72 (2G4M05S1B)

【SDK文件】CC2640

【芯片資料】IC_26xx

【二次開發資料】CC2640

億佰特簡介

【企業簡介】

在線購買

【天貓旗艦店】：https://detail.tmall.com

【京東商城】：https://i-item.jd.com

【官方淘寶】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> 無線數傳模塊在工業領域中的優勢

> 使用無線模塊的PCB布線指南

> 天線對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi，藍牙，Zigbee在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> ZigBee自組網地址分配與路由協議技術詳解

> 通信距離與哪些因素相關

> 芯片為什么這么難造做完這些堪稱神跡

> 無線模塊清潔、維護保養的技巧方法

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> LoRa與ZigBee技術全面分析

> Zigbee電動智能窗簾系統理想解決方案

> IoT通用語言開飆，ZigBee穩拿物聯網產業生態“船票”

> 基于CC2630的智能家居應用

> Bluetooth 5的優勢解析

常見問題

★ 問：E72燒錄程序是使用串口還是JATG下載?

答：我們使用的工具是XDS100V3.0 JTAG接口。

★ 問：模塊使用過程中嚴重發燙，然后就不能使用？

答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。

★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透?jìng)髂Ｊ较拢诓ㄌ芈蕿?9200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？

答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。

★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？

答：沒有這功能。

★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。

答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。

★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？

答：不能，只能一對一。

★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？

答：只要電腦支持4.0的，需要軟件支持，可以連接。

★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？

答：手冊上說明了哦，必須大于2.35V才能正常工作。

★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？

答：支持，“LightBlue”和“BLE助手”都可以。

★ 問：功耗最低是多少？

答：1.6uA

★ 問：視距測試多少km?

答：實測可視距離為80米

★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？

答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題

★ 問：E74-2G4M02S支持手機配對使用嗎?

答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。

E72-2G4M05S-2640

產品型號	接口類型	芯片方案	載波頻率Hz	發射功率dBm	測試距離km	支持協議	封裝形式	產品尺寸mm	產品特點
E72-2G4M20S1C	I/O	CC2674P10	2.4G	20	0.62	BLE5.3/zigbee/Thread	貼片	28.7*17.5	多協議無線片上系統模塊
E72-2G4M20S1E/Link72	UART	CC2652P	2.4G	20	0.7	-	貼片	17.528.72.5	zigbee3.0自組網功能,多協議
E72-2G4M05S1G	I/O	CC2642R	2.4G	5	0.15/0.5	BLE 5.2	貼片	17.5*28.7	BLE5.2藍牙無線模塊
E72-2G4M05S1F	I/O	CC2652RB	2.4G	5.2	0.35	-	貼片	26*16	多協議無線片上系統模塊
E72-2G4M23S1A	I/O	CC2630	2.4G	23	1.5	-	貼片	17.5 * 33.5	極低功耗，雙核ARM
E72-2G4M05S1A	I/O	CC2630	2.4G	5	0.5	-	貼片	17.5 * 28.7	極低功耗，雙核ARM
E72-2G4M02S2B	UART	CC2640	2.4G	2	0.25	BLE 5.1	PCB/IPX	14 * 23	超低功耗，高速連續傳輸
E72-2G4M05S1B	I/O	CC2640	2.4G	5	0.5	BLE 5.1	PCB/IPX	17.5 * 28.7	極低功耗，雙核ARM

E72-2G4M20S1C

產品型號：E72-2G4M20S1C

接口類型 :I/O
芯片方案 :CC2674P10
載波頻率Hz :2.4G
發射功率dBm :20
測試距離km :0.62
支持協議 :BLE5.3/zigbee/Thread
封裝形式 :貼片
產品尺寸mm :28.7*17.5
產品特點:多協議無線片上系統模塊

PDF ：

購買：
E72-2G4M20S1E/Link72

產品型號：E72-2G4M20S1E/Link72

接口類型 :UART
芯片方案 :CC2652P
載波頻率Hz :2.4G
發射功率dBm :20
測試距離km :0.7
支持協議 :-
封裝形式 :貼片
產品尺寸mm :17.5*28.7*2.5
產品特點:zigbee3.0自組網功能,多協議

PDF ：

購買：
E72-2G4M05S1G

產品型號：E72-2G4M05S1G

接口類型 :I/O
芯片方案 :CC2642R
載波頻率Hz :2.4G
發射功率dBm :5
測試距離km :0.15/0.5
支持協議 :BLE 5.2
封裝形式 :貼片
產品尺寸mm :17.5*28.7
產品特點:BLE5.2藍牙無線模塊

PDF ：

購買：
E72-2G4M05S1F

產品型號：E72-2G4M05S1F

接口類型 :I/O
芯片方案 :CC2652RB
載波頻率Hz :2.4G
發射功率dBm :5.2
測試距離km :0.35
支持協議 :-
封裝形式 :貼片
產品尺寸mm :26*16
產品特點:多協議無線片上系統模塊

PDF ：

購買：
E72-2G4M23S1A

產品型號：E72-2G4M23S1A

接口類型 :I/O
芯片方案 :CC2630
載波頻率Hz :2.4G
發射功率dBm :23
測試距離km :1.5
支持協議 :-
封裝形式 :貼片
產品尺寸mm :17.5 * 33.5
產品特點:極低功耗，雙核ARM

PDF ：

購買：
E72-2G4M05S1A

產品型號：E72-2G4M05S1A

接口類型 :I/O
芯片方案 :CC2630
載波頻率Hz :2.4G
發射功率dBm :5
測試距離km :0.5
支持協議 :-
封裝形式 :貼片
產品尺寸mm :17.5 * 28.7
產品特點:極低功耗，雙核ARM

PDF ：

購買：
E72-2G4M02S2B

產品型號：E72-2G4M02S2B

接口類型 :UART
芯片方案 :CC2640
載波頻率Hz :2.4G
發射功率dBm :2
測試距離km :0.25
支持協議 :BLE 5.1
封裝形式 :PCB/IPX
產品尺寸mm :14 * 23
產品特點:超低功耗，高速連續傳輸

PDF ：

購買：
E72-2G4M05S1B

產品型號：E72-2G4M05S1B

接口類型 :I/O
芯片方案 :CC2640
載波頻率Hz :2.4G
發射功率dBm :5
測試距離km :0.5
支持協議 :BLE 5.1
封裝形式 :PCB/IPX
產品尺寸mm :17.5 * 28.7
產品特點:極低功耗，雙核ARM

PDF ：

購買：

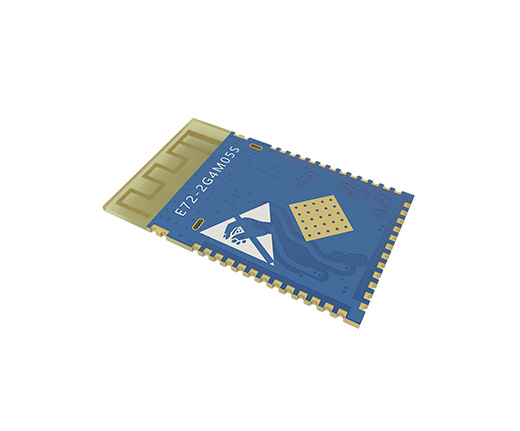

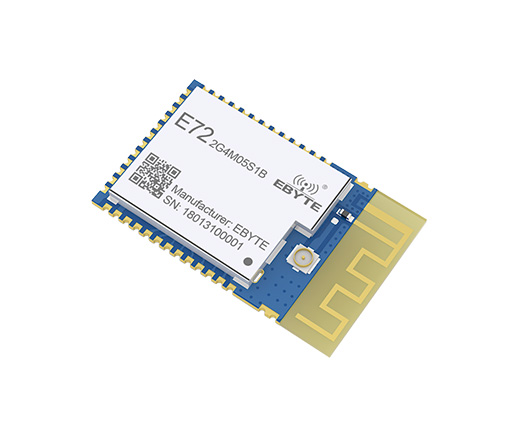

E72-2G4M05S1B SoC藍牙模塊
