當前位置： 首頁 >產品中心 >射頻模塊 SPI/SoC>CC2630>E72-2G4M23S1A

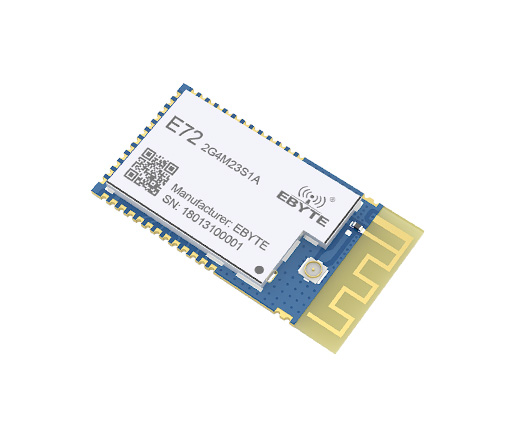

E72-2G4M23S1A 雙模ZigBee藍牙模塊

芯片方案：CC2630

工作頻率：2.402~2.480GHz

發射功率：23dBm

通信距離：1.5km

通信接口：I/O

產品凈量：2.2±0.1g

產品簡介：E72-2G4M23S1A是基于美國德州儀器（TI）生產的CC2630芯片為核心自主研發的最大發射功率為100mW的小體積貼片型ZigBee、6LoWPAN無線模塊，采用24MHz工業級高精度低溫漂有源晶振。

藍牙模塊

E104-BT51系列串口轉ble藍牙模塊

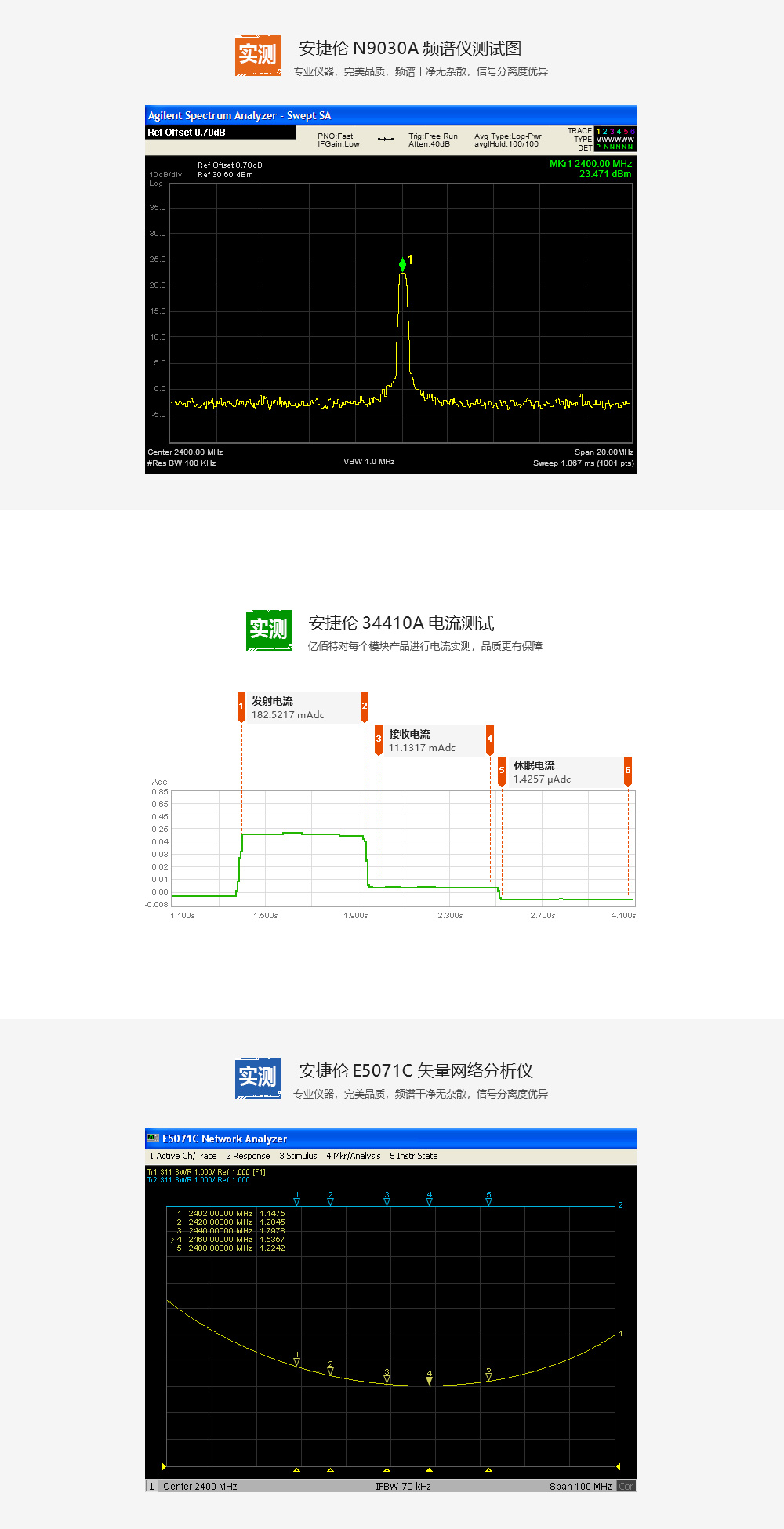

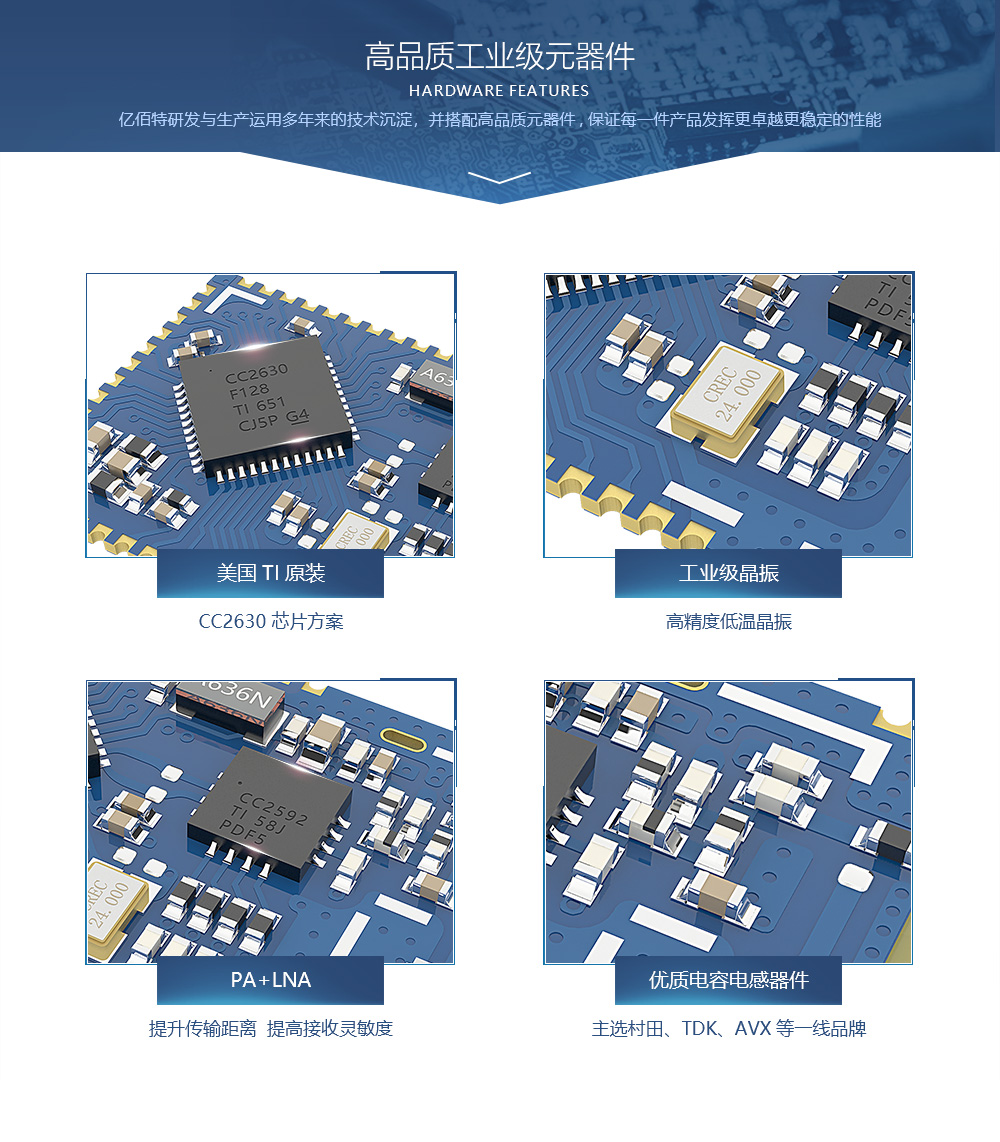

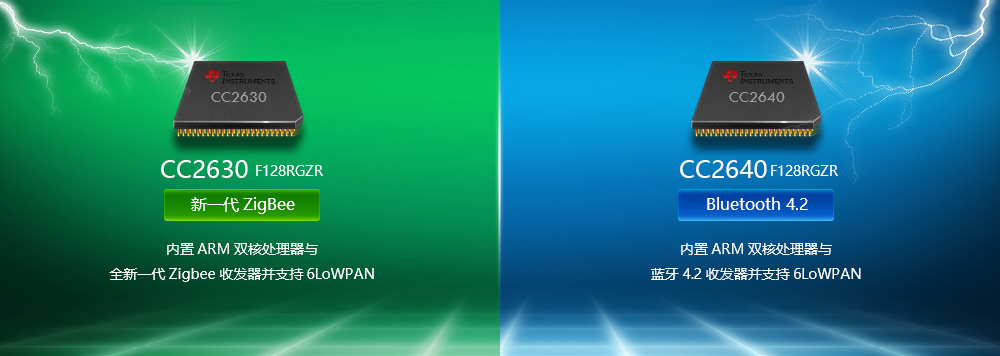

E72-2G4M23S1A_TOPCC2630+CC2640E72-(2G4M23S1A)SoC硬件特點1000E72-2G4M23S1A頻譜圖E72-2G4M05S1A電流1000公共應用圖


射頻參數參數值
備注
工作頻段
2402~2480 MHz     出廠默認 2.4GHz (24MHz晶振）
發射功率23 dBm     出廠默認 23dBm（約200mW）
接收靈敏度-102 dBm
     空速 1Mbps
空中速率1Mbps     IEEE802.15.4詳見芯片手冊
實測距離500米/1500米     晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1Mbps


硬件參數參數值
備注
IC全稱
CC2630F128RGZR

FLASH
128 KB
RAM
28 KB
內核
M3 + M0

尺寸大小
17.5 * 33.5 mm
天線形式板載PCB / IPEX
通信接口I/O

封裝方式貼片


電氣參數最小值典型值最大值單位條件
電源電壓
1.83.33.8V
通信電平2.43.03.3V

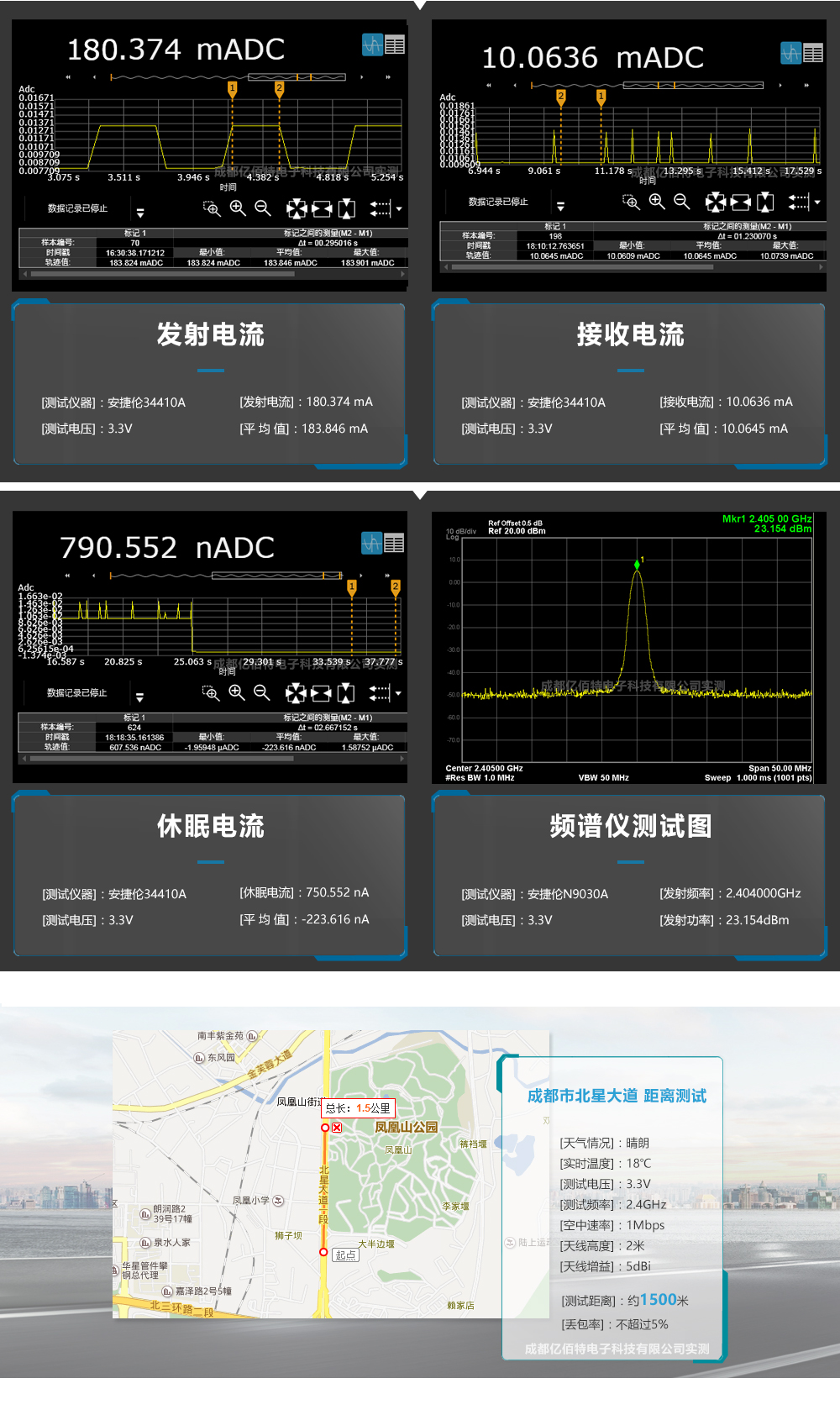

發射電流164.6182.5200.1mA23dBm（100mW）
接收電流10.3
11.112.4mA

休眠電流1.21.43.1μA
工作溫度
-4020
+85℃
工作濕度
1060
90%
儲存溫度
-4020
+125℃

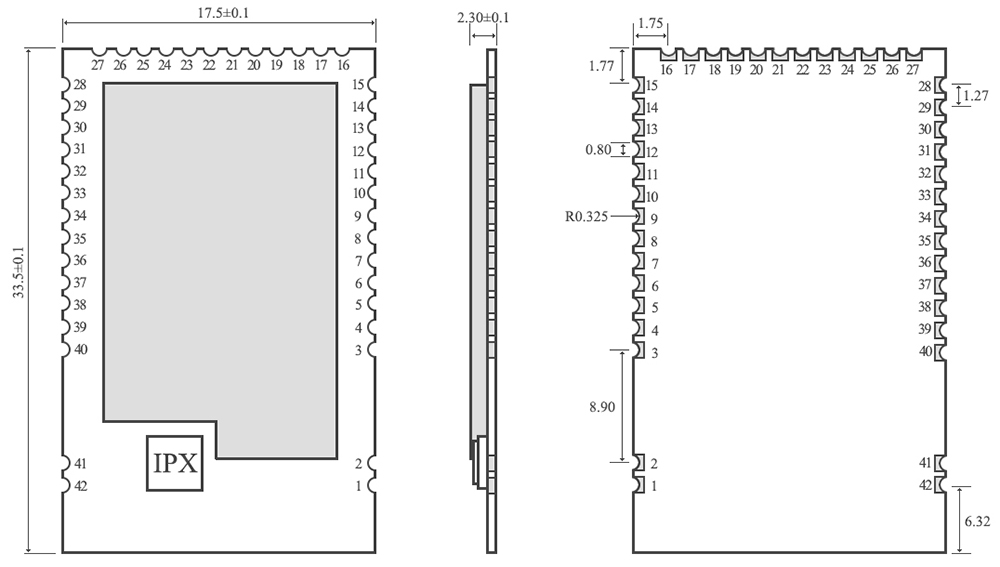

E72-2G4M23S_Size

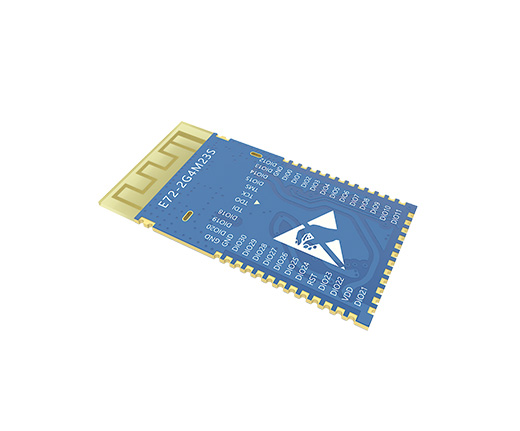

序號
引腳引腳方向備注
1、2、3GND-    地線，連接到電源參考地
4DIO_0輸入/輸出
    通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
5DIO_1
輸入/輸出
    通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
6DIO_2
輸入/輸出
    通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
7DIO_3
輸入/輸出
    通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
8DIO_4
輸入/輸出
    通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
9DIO_5
輸入/輸出
    高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
10DIO_6
輸入/輸出
    高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
11DIO_7
輸入/輸出
    高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊）
12DIO_8
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
13DIO_9

輸入/輸出

    通用 IO 口（詳見 CC26xx 手冊）
14DIO_10
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
15DIO_11
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
16DIO_12
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
17DIO_13
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
18DIO_14
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
19DIO_15
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
20JTAG_TMS輸入/輸出
    JTAG_TMSC，高驅動能力（詳見 CC26xx 手冊）
21JTAG_TCK輸入/輸出
    JTAG_TCKC，高驅動能力（詳見 CC26xx 手冊）
22DIO_16
輸入/輸出
    高驅動通用 IO 口，JTAG_TDO（詳見 CC26xx 手冊）
23DIO_17
輸入/輸出
    高驅動通用 IO 口，JTAG_TDI（詳見 CC26xx 手冊）
24DIO_18
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
25DIO_19
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
26DIO_20
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
27GND-    地線，連接到電源參考地
28DIO_21
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
29VDD-    電源，1.8V~3.8V
30DIO_22
輸入/輸出
    通用 IO 口（詳見 CC26xx 手冊）
31DIO_23
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
32nRESET輸入
    復位，低電平（詳見 CC26xx 手冊）
33DIO_24
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
34DIO_25
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
35DIO_26
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
36DIO_27
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
37DIO_28
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
38DIO_29
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
39DIO_30
輸入/輸出
    通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊）
40、41、42GND-    地線，連接到電源參考地
       在線購買
     【天貓旗艦店】：https://detail.tmall.com
     【京東商城】：https://i-item.jd.com
     【官方淘寶】：https://item.taobao.com
     【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
           常見問題

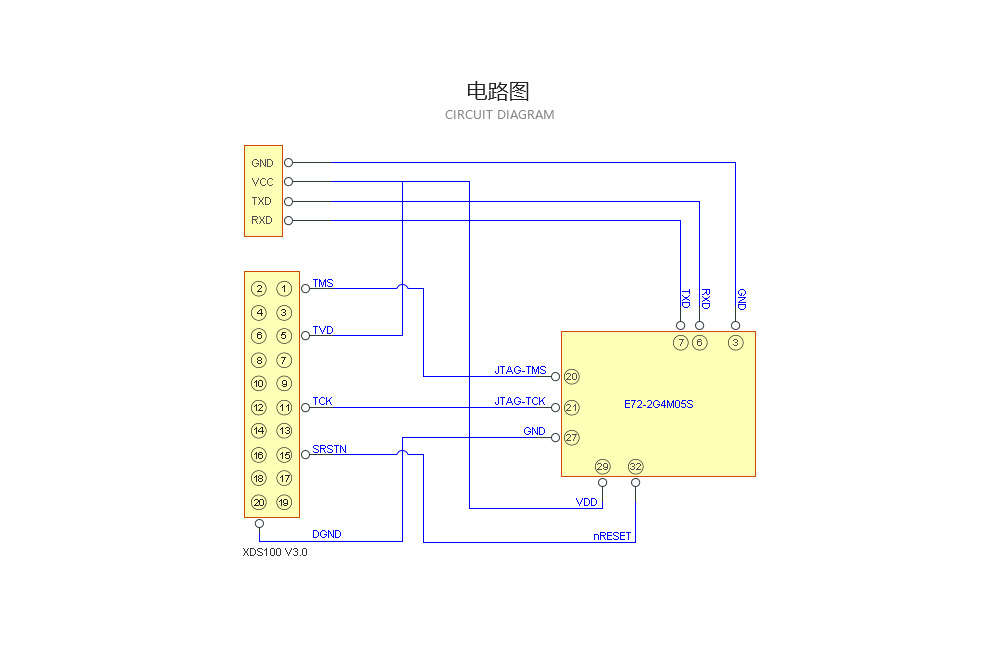

   ★      問：E72燒錄程序是使用串口還是JATG下載?
            答：我們使用的工具是XDS100V3.0 JTAG接口。
   ★      問：模塊使用過程中嚴重發燙，然后就不能使用？
            答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。
   ★      問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？
            答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。
   ★      問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？
            答：沒有這功能。
   ★      問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。
            答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。
   ★      問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？
            答：不能，只能一對一。
   ★      問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？
            答：只要電腦支持4.0的，需要軟件支持，可以連接。
   ★      問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？
            答：手冊上說明了哦，必須大于2.35V才能正常工作。
   ★      問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？
            答：支持，“LightBlue”和“BLE助手”都可以。
   ★      問：功耗最低是多少？
            答：1.6uA
   ★      問：視距測試多少km?
            答：實測可視距離為80米
   ★      問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？
            答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題
   ★      問：E74-2G4M02S支持手機配對使用嗎?
            答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。
