芯片方案：CC2630
工作頻率：2.402~2.480GHz
發射功率：5dBm
通信距離：0.5km
產品重量：1.8±0.1g

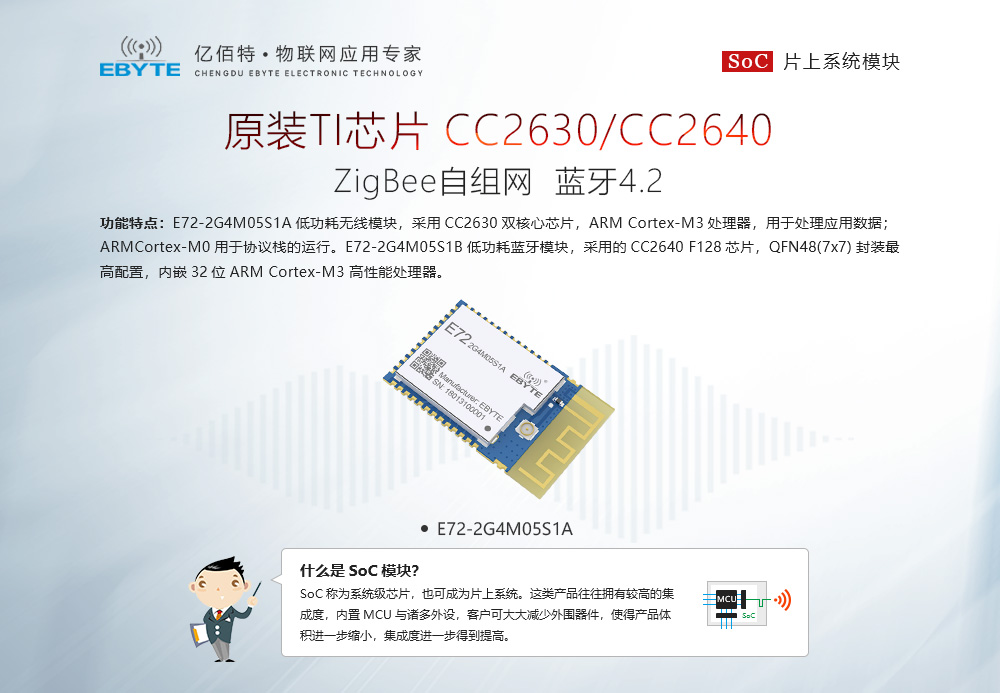

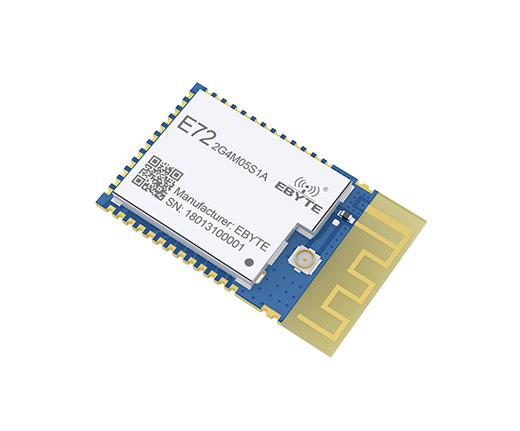

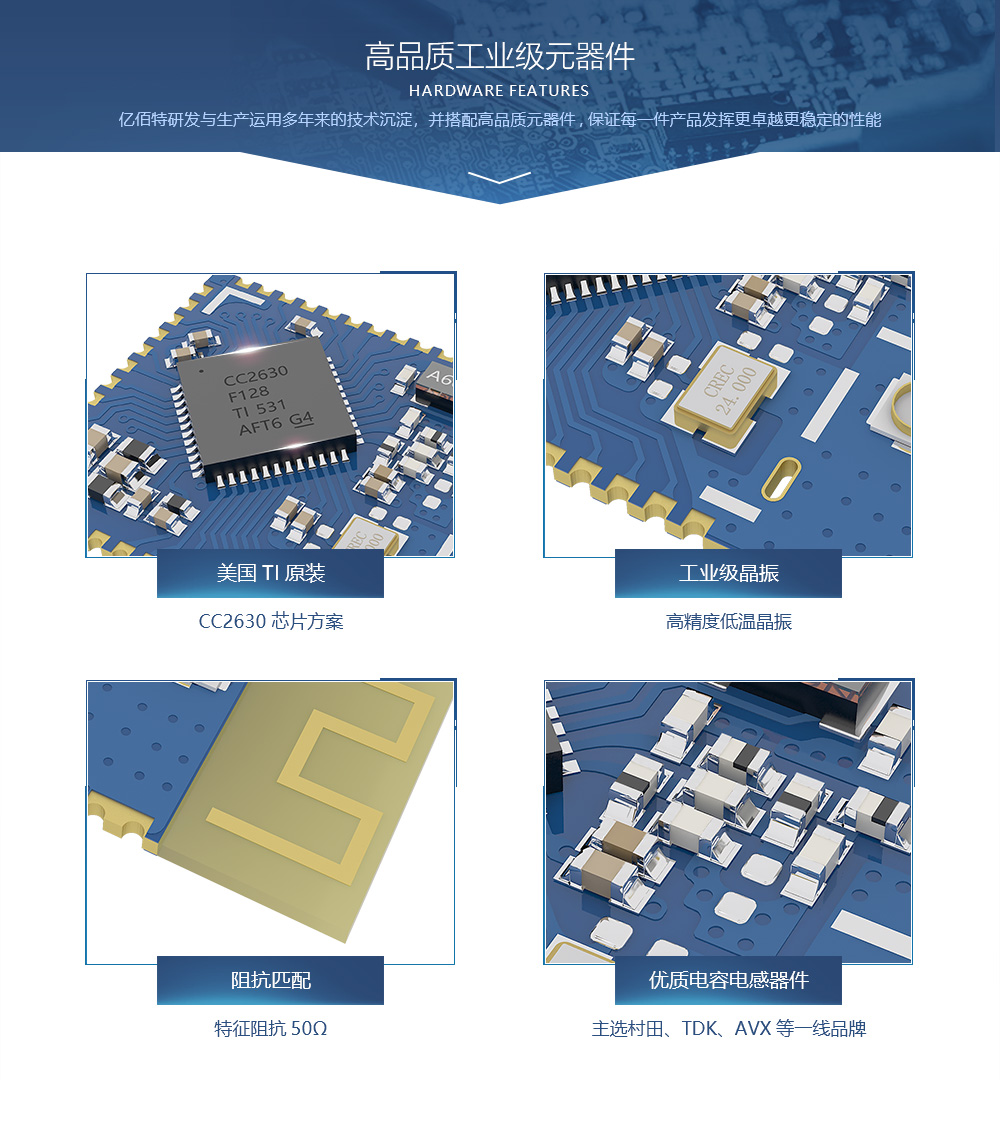

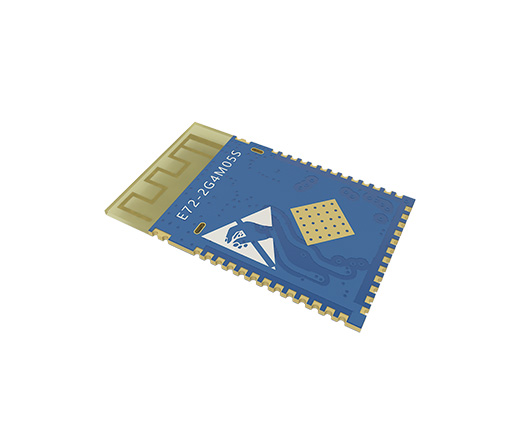

產品簡介：E72-2G4M05S1A系列低功耗無線模塊，CC2630為雙核心芯片,ARM Cortex-M3處理器,用于處理應用數據;ARMCortex-M0用于協議棧的運行。該模塊是純硬件模塊，出廠無程序，客戶自行開發軟件。還可聯系我司定制CC2620、CC2650。

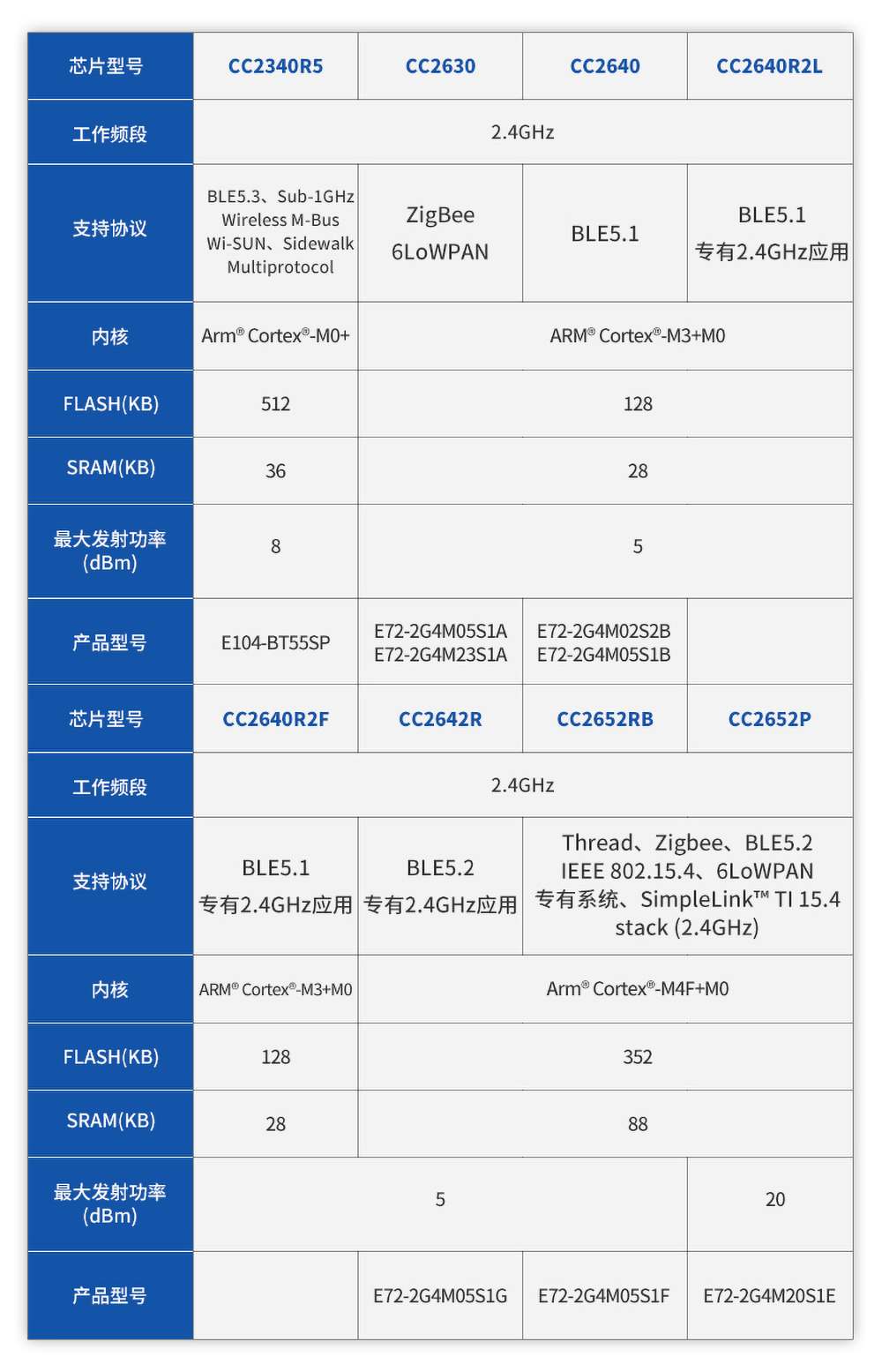

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2480 MHz | 出廠默認 2.4GHz (24MHz晶振） |
| 發射功率 | 5 dBm | 出廠默認 5dBm（約3.2mW） |
| 接收靈敏度 | -99 dBm | 空速 250kbps |
| 空中速率 | 1Mbps | IEEE802.15.4詳見芯片手冊 |
| 實測距離 | 150米/500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC2630F128RGZR | |
| FLASH | 128 KB | |
| RAM | 28 KB | |
| 內核 | M3 + M0 | |

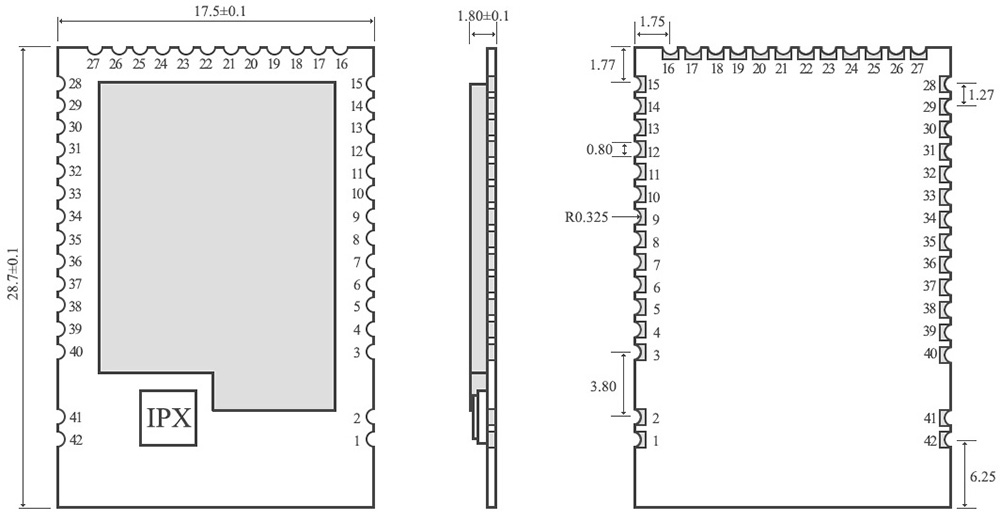

| 尺寸大小 | 17.5 * 28.7 mm | |
| 天線形式 | 板載PCB / IPEX | |
| 通信接口 | I/O | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.8 | V | |
| 通信電平 | 2.4 | 3.0 | 3.3 | V | |

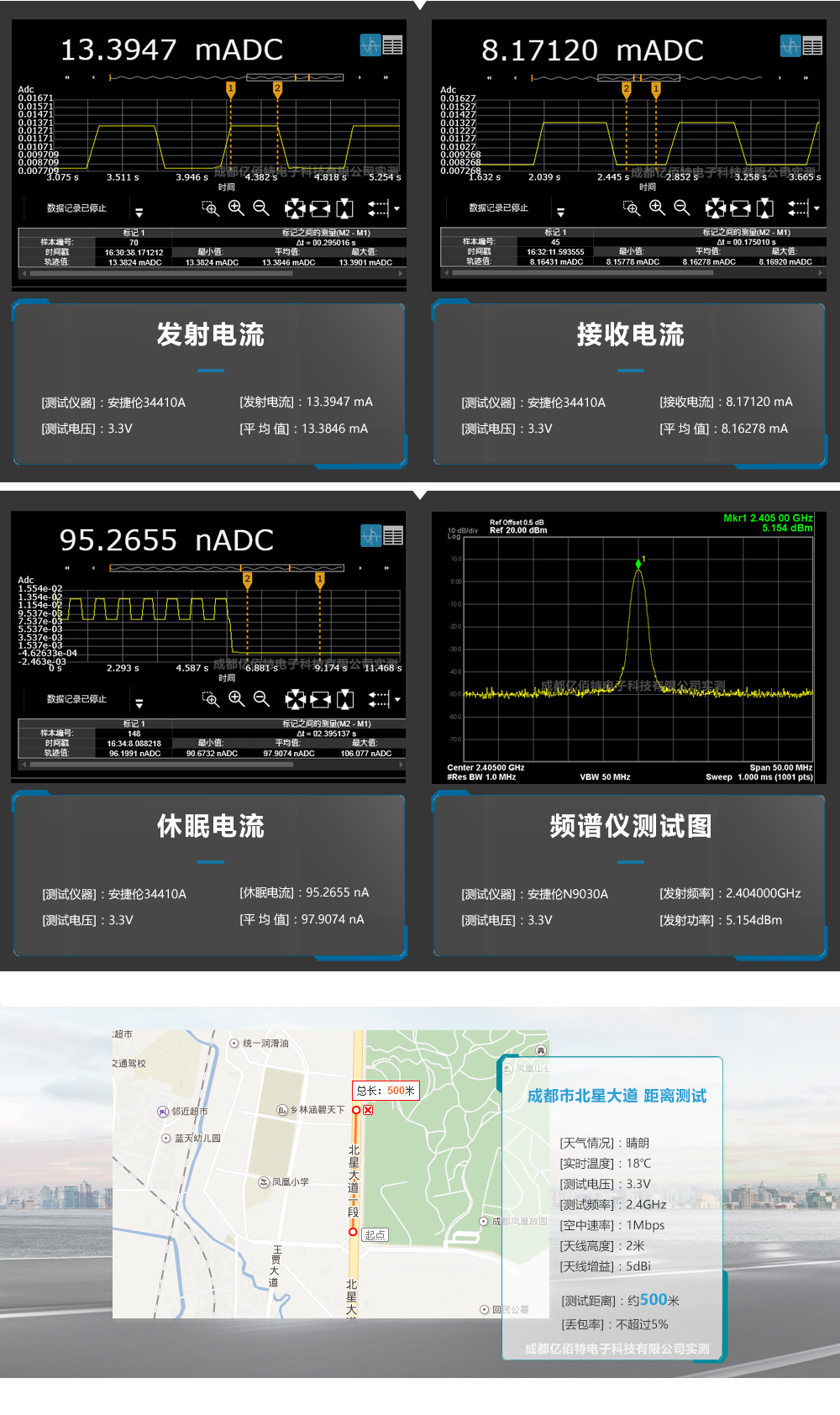

| 發射電流 | 8.3 | 9.1 | 12.3 | mA | 5dBm（3.2mW） |
| 接收電流 | 5.8 | 6.1 | 7.2 | mA | |
| 休眠電流 | 1.0 | 1.2 | 2.7 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、2、3 | GND | - | 地線，連接到電源參考地 |
| 4 | DIO_0 | 輸入/輸出 | 通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 5 | DIO_1 | 輸入/輸出 | 通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 6 | DIO_2 | 輸入/輸出 | 通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 7 | DIO_3 | 輸入/輸出 | 通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 8 | DIO_4 | 輸入/輸出 | 通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 9 | DIO_5 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 10 | DIO_6 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 11 | DIO_7 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 12 | DIO_8 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 13 | DIO_9 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 14 | DIO_10 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 15 | DIO_11 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 16 | DIO_12 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 17 | DIO_13 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 18 | DIO_14 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 19 | DIO_15 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 20 | JTAG_TMS | 輸入/輸出 | JTAG_TMSC，高驅動能力（詳見 CC26xx 手冊） |
| 21 | JTAG_TCK | 輸入/輸出 | JTAG_TCKC，高驅動能力（詳見 CC26xx 手冊） |
| 22 | DIO_16 | 輸入/輸出 | 高驅動通用 IO 口，JTAG_TDO（詳見 CC26xx 手冊） |
| 23 | DIO_17 | 輸入/輸出 | 高驅動通用 IO 口，JTAG_TDI（詳見 CC26xx 手冊） |
| 24 | DIO_18 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 25 | DIO_19 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 26 | DIO_20 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 27 | GND | - | 地線，連接到電源參考地 |
| 28 | DIO_21 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 29 | VDD | - | 電源，1.8V~3.8V |
| 30 | DIO_22 | 輸入/輸出 | 通用 IO 口（詳見 CC26xx 手冊） |
| 31 | DIO_23 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 32 | nRESET | 輸入 | 復位，低電平（詳見 CC26xx 手冊） |
| 33 | DIO_24 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 34 | DIO_25 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 35 | DIO_26 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 36 | DIO_27 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 37 | DIO_28 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 38 | DIO_29 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 39 | DIO_30 | 輸入/輸出 | 通用 IO 口，傳感器控制器，數模（詳見 CC26xx 手冊） |
| 40、41、42 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E72-2G4M05S1A_Usermanual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【封裝文件】Pcb_E72 (2G4M05S1A) |
| 【芯片資料】CC_26xx |
| 【SDK文件】CC2630 |
| 【二次開發資料】CC2630 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E72燒錄程序是使用串口還是JATG下載? |
| 答：我們使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透?jìng)髂Ｊ较?，在波特率?9200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
