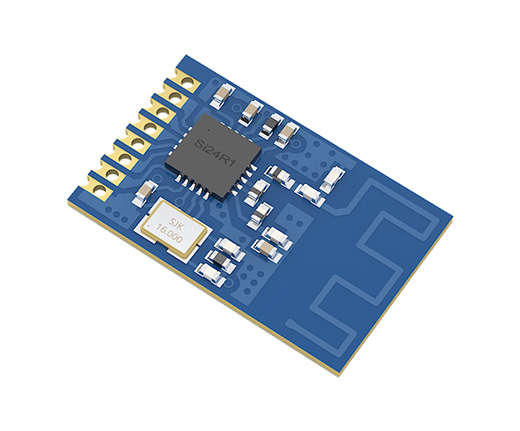

E01C-ML01S Si24R1芯片2.4GHz無線模塊

芯片方案：Si24R1

工作頻率：2.4~2.525GHz

發射功率：7dBm

通信距離：0.3km

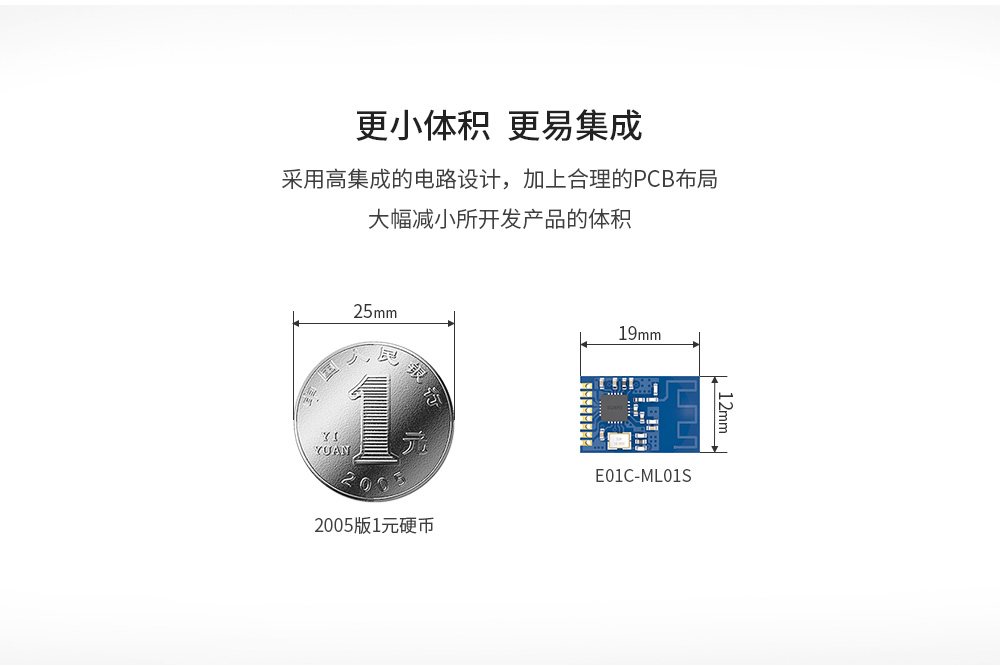

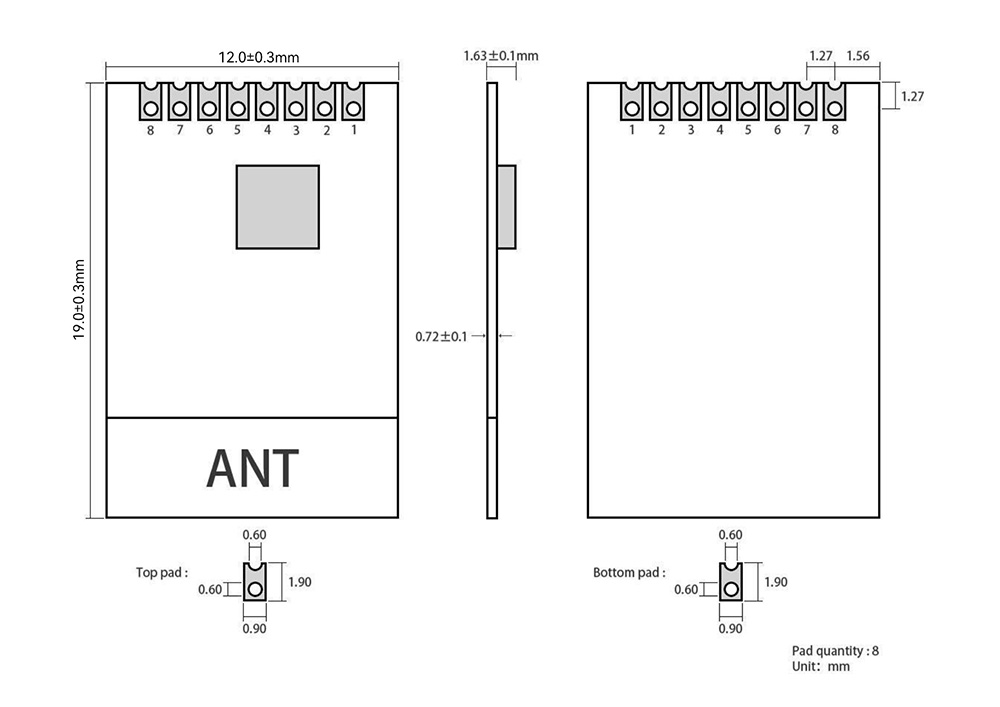

產品尺寸：12*19mm

產品重量：0.5±0.1g

產品簡介：E01C-ML01S 是基于Si24R1為核心自主研發的小尺寸、自帶 PCB天線的2.4GHz貼片式無線模塊。使用工業級高精度16MHz晶振。模塊射頻性能與元器件選型均按照工業級標準，用戶無需擔憂其性能。

E01系列SPI射頻無線模塊

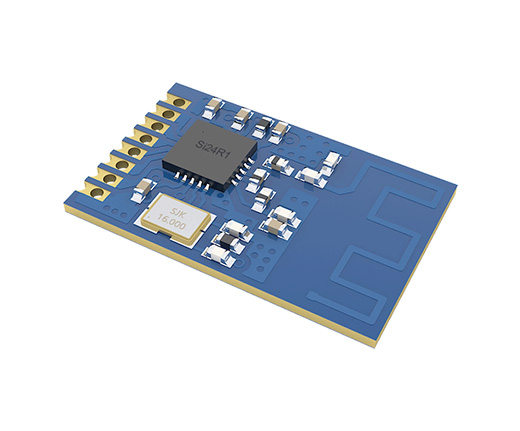

E01C-ML01S 射頻模塊

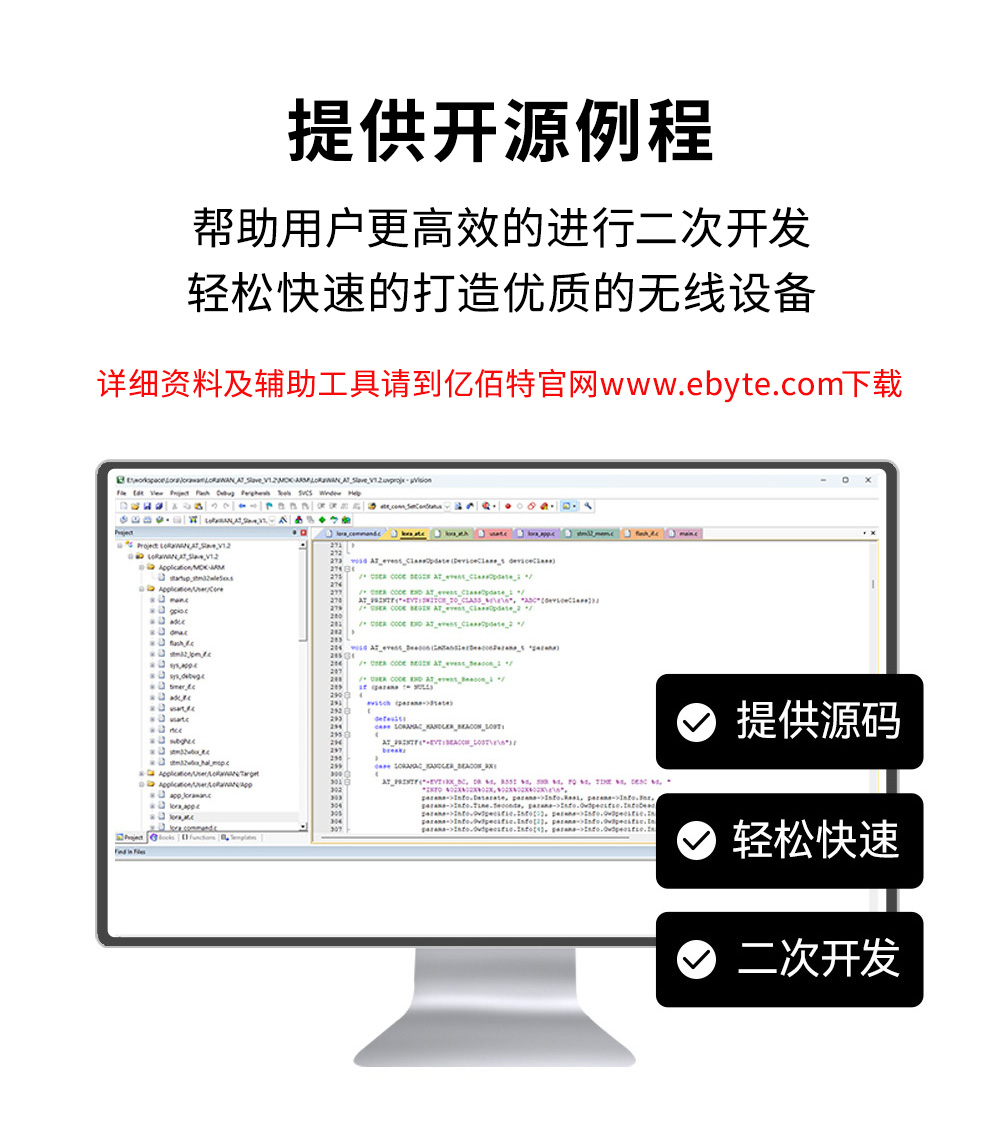

E01C-ML01S 模塊開源
CH-E01C-ML01S_03
ch-1
CH-E01C-ML01S_05
CH-E01C-ML01S_07
CH-E01C-ML01S_08
CH-E01C-ML01S_09
ch-2

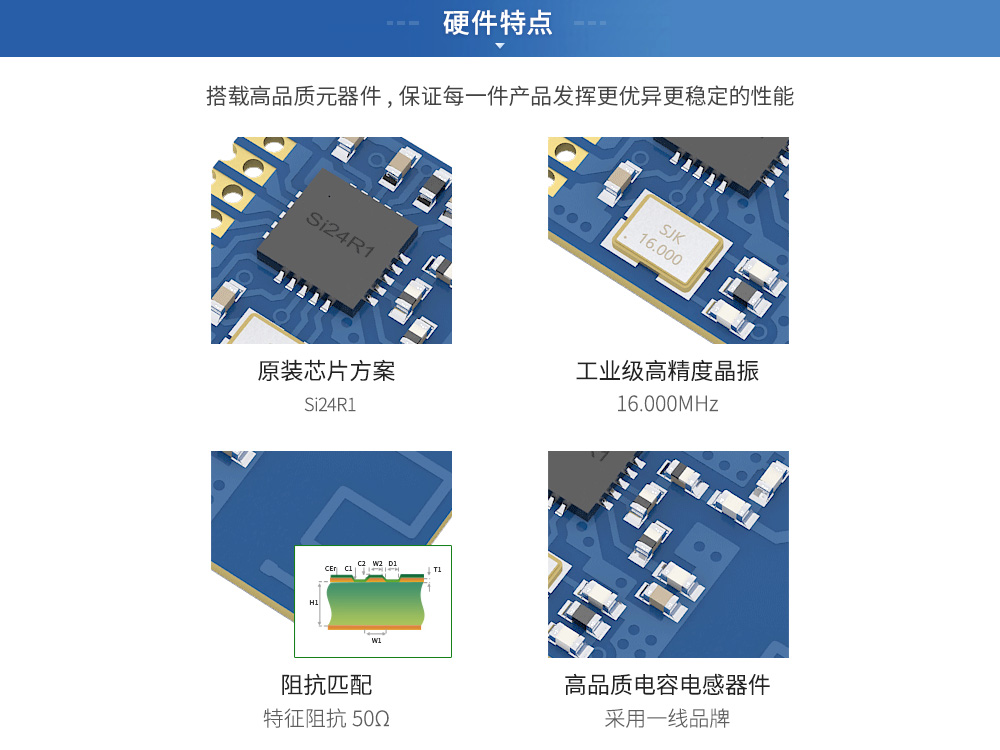

CH-E01C-ML01S硬件特點
CH-E01C-ML01S應用場景

射頻參數參數值
備注
工作頻段
2400~2525 MHz     出廠默認 2.4GHz（16MHz晶振）
發射功率7dBm     最大功率（約5mW）
接收靈敏度-83 dBm

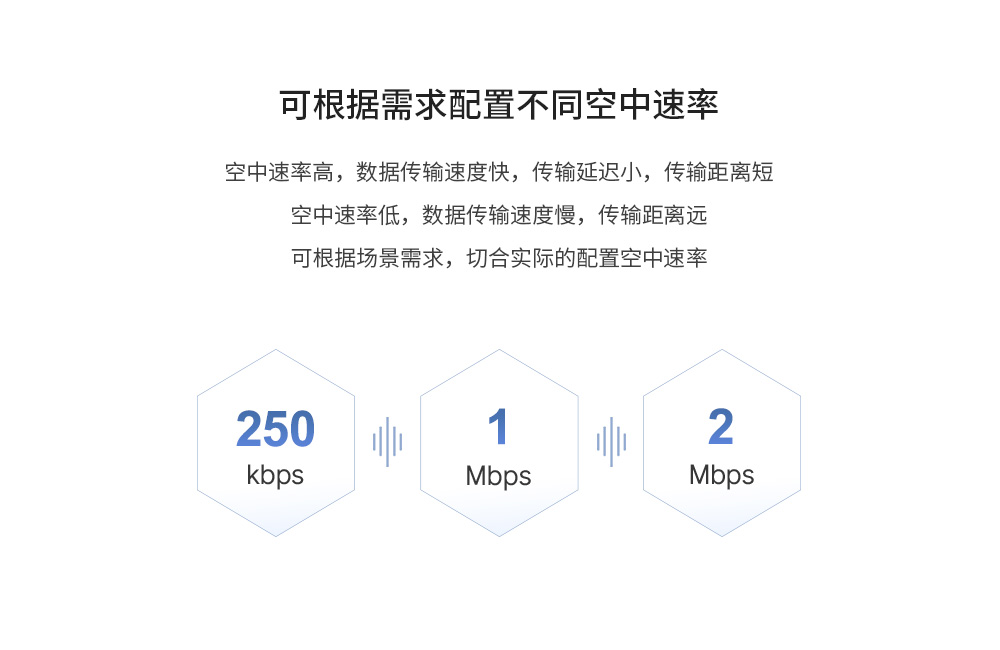

     空中速率為2Mbps
空中速率250k~2Mbps     用戶編程控制
實測距離300米     晴朗空曠環境，高度 2.5 米，空中速率 250kbps


硬件參數參數值
備注
尺寸大小
12 * 19 mm     -
天線形式PCB 板載天線     等效阻抗約 50 歐姆
通信接口SPI
     0-10Mbps
封裝方式貼片     -
FIFO32Byte     單次發送最大長度
晶振頻率16MHz     -
調制方式GFSK     -


電氣參數最小值典型值最大值單位條件
工作電壓
2.03.33.6V≥3.3V 可保證輸出功率
通信電平-3.3-V使用5V電平有風險燒毀
發射電流-12-mA0dBm（1mW）
接收電流-15-mA

休眠電流-0.7-μA軟件關斷
工作溫度
-4020
+85℃


E01C-ML01S無線模塊引腳定義


序號
引腳引腳方向備注
1VCC
-
    供電電源，必須2.0~3.6V之間
2CE輸入    模塊控制引腳
3CSN輸入
    模塊片選引腳，用于開始一個SPI通信
4SCK輸入
    模塊SPI總線時鐘
5MOSI輸入
    模塊SPI數據輸入引腳
6MISO輸出    模塊SPI數據輸出引腳
7IRQ輸出    模塊中斷信號輸出，低電平有效
8GND-    地線，連接到電源參考地
       在線購買
    【億佰特官方淘寶店】：https://item.taobao.com
    【京東商城】：https://ebyte.jd.com
    【官方淘寶】：https://item.taobao.com
    【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
           技術應用
   >      無線模塊空中喚醒功能計算公式詳解
   >      什么是單點喚醒以及無線模塊單點喚醒功能機制詳解
   >      無線模塊通過TCP/IP協議向PC端數據傳輸解析
   >      無線模塊屏蔽罩工作原理詳解
   >      SoC貼片型LoRa無線模塊的硬件設計注意事項
   >      無線模塊如何使用中繼組網功能教程干貨
   >      四大無線模塊智能家居中的常見物聯網應用
   >      淺談無線模塊功率放大電路
   >      無線模塊遠程配置到底如何實現？
   >      無線模塊的穿透力與繞射性詳解
   >      無線模塊是什么？它的作用是什么？
   >      lora擴頻技術增加無線模塊傳輸距離詳解
   >      無線模塊為智慧畜牧養殖場景提供解決方案
   >      無線模塊性能測試方法
   >      無線模塊串口通信問題排查指南
   >      無線模塊的單點喚醒功能
   >      低功耗無線模塊超遠距離無線傳輸實現中繼的方法
   >      CC1101無線模塊在物聯網能門鎖中的應用
   >      無線模塊中有源晶振與無源晶振詳細介紹
   >      四款常見2.4G頻段無線模塊橫向?qū)Ρ?/span>
   >      無線數傳模塊在工業領域中的優勢
   >      使用無線模塊的PCB布線指南
   >      天線對無線模塊通信距離的影響
   >      通信電平轉換指南
   >      通信距離與哪些因素相關
   >      芯片為什么這么難造 做完這些堪稱神跡
   >      無線模塊清潔、維護保養的技巧方法
產品
型號		接口類型 芯片方案 工作頻率
Hz 		發射功率
dBm 		通信距離
km 		空中速率
bps 		封裝形式 產品尺寸
mm 		功能特點技術
手冊		樣品
購買
E01C-2G4M01S1B SPI Si24R1 2.4G 5 0.2 250k~2M 貼片 19*12 自帶PCB天線的SPI貼片型無線模塊
E01C-2G4M27SX SPI Si24R1 2.4G 27 4 250~2M 貼片 18*14.5 SPI貼片型無線模塊
E01C-2G4M27D SPI Si24R1 2.4G 27 5 250~2M 直插 18*33.4 直插式SPI無線模塊
E01C-2G4M11S SPI Ci24R1 2.4G 11 0.12 250~2M 貼片 19*12 小體積貼片型，PCB板載天線
E01C-ML01SP2 SPI Si24R1 2.4G 20 1.8 250~2M 貼片 12.8*25 小體積貼片型，板載天線
E01C-ML01SP4 SPI Si24R1 2.4G 20 2 250~2M 貼片 14.5*18 小體積貼片型
E01C-ML01DP4 SPI Si24R1 2.4G 20 1.8 250~2M 直插 15*27 小體積貼片型，板載天線
E01C-ML01DP5 SPI Si24R1 2.4G 20 2.5 250~2M 直插 18*33.4 小體積
E01C-ML01S SPI Si24R1 2.4G 7 0.3 250~2M 貼片 12*19 小體積貼片型，板載天線
E01C-ML01D SPI Si24R1 2.4G 7 0.3 250~2M 直插 12.6*22.6 小體積直插型，板載天線
  • E01C-2G4M01S1B

    產品型號：E01C-2G4M01S1B

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :5

    通信距離 km :0.2

    空中速率 bps :250k~2M

    封裝形式 :貼片

    產品尺寸 mm :19*12

    功能特點:自帶PCB天線的SPI貼片型無線模塊

    PDF ：

    購買：

  • E01C-2G4M27SX

    產品型號：E01C-2G4M27SX

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :27

    通信距離 km :4

    空中速率 bps :250~2M

    封裝形式 :貼片

    產品尺寸 mm :18*14.5

    功能特點:SPI貼片型無線模塊

    PDF ：

    購買：

  • E01C-2G4M27D

    產品型號：E01C-2G4M27D

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :27

    通信距離 km :5

    空中速率 bps :250~2M

    封裝形式 :直插

    產品尺寸 mm :18*33.4

    功能特點:直插式SPI無線模塊

    PDF ：

    購買：

  • E01C-2G4M11S

    產品型號：E01C-2G4M11S

    接口類型 :SPI

    芯片方案 :Ci24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :11

    通信距離 km :0.12

    空中速率 bps :250~2M

    封裝形式 :貼片

    產品尺寸 mm :19*12

    功能特點:小體積貼片型，PCB板載天線

    PDF ：

    購買：

  • E01C-ML01SP2

    產品型號：E01C-ML01SP2

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :1.8

    空中速率 bps :250~2M

    封裝形式 :貼片

    產品尺寸 mm :12.8*25

    功能特點:小體積貼片型，板載天線

    PDF ：

    購買：

  • E01C-ML01SP4

    產品型號：E01C-ML01SP4

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :2

    空中速率 bps :250~2M

    封裝形式 :貼片

    產品尺寸 mm :14.5*18

    功能特點:小體積貼片型

    PDF ：

    購買：

  • E01C-ML01DP4

    產品型號：E01C-ML01DP4

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :1.8

    空中速率 bps :250~2M

    封裝形式 :直插

    產品尺寸 mm :15*27

    功能特點:小體積貼片型，板載天線

    PDF ：

    購買：

  • E01C-ML01DP5

    產品型號：E01C-ML01DP5

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :2.5

    空中速率 bps :250~2M

    封裝形式 :直插

    產品尺寸 mm :18*33.4

    功能特點:小體積

    PDF ：

    購買：

  • E01C-ML01S

    產品型號：E01C-ML01S

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :7

    通信距離 km :0.3

    空中速率 bps :250~2M

    封裝形式 :貼片

    產品尺寸 mm :12*19

    功能特點:小體積貼片型，板載天線

    PDF ：

    購買：

  • E01C-ML01D

    產品型號：E01C-ML01D

    接口類型 :SPI

    芯片方案 :Si24R1

    工作頻率 Hz :2.4G

    發射功率 dBm :7

    通信距離 km :0.3

    空中速率 bps :250~2M

    封裝形式 :直插

    產品尺寸 mm :12.6*22.6

    功能特點:小體積直插型，板載天線

    PDF ：

    購買：
