當前位置： 首頁 >產品中心 >射頻模塊 SPI/SoC>SI24R1>E01C-2G4M27SX

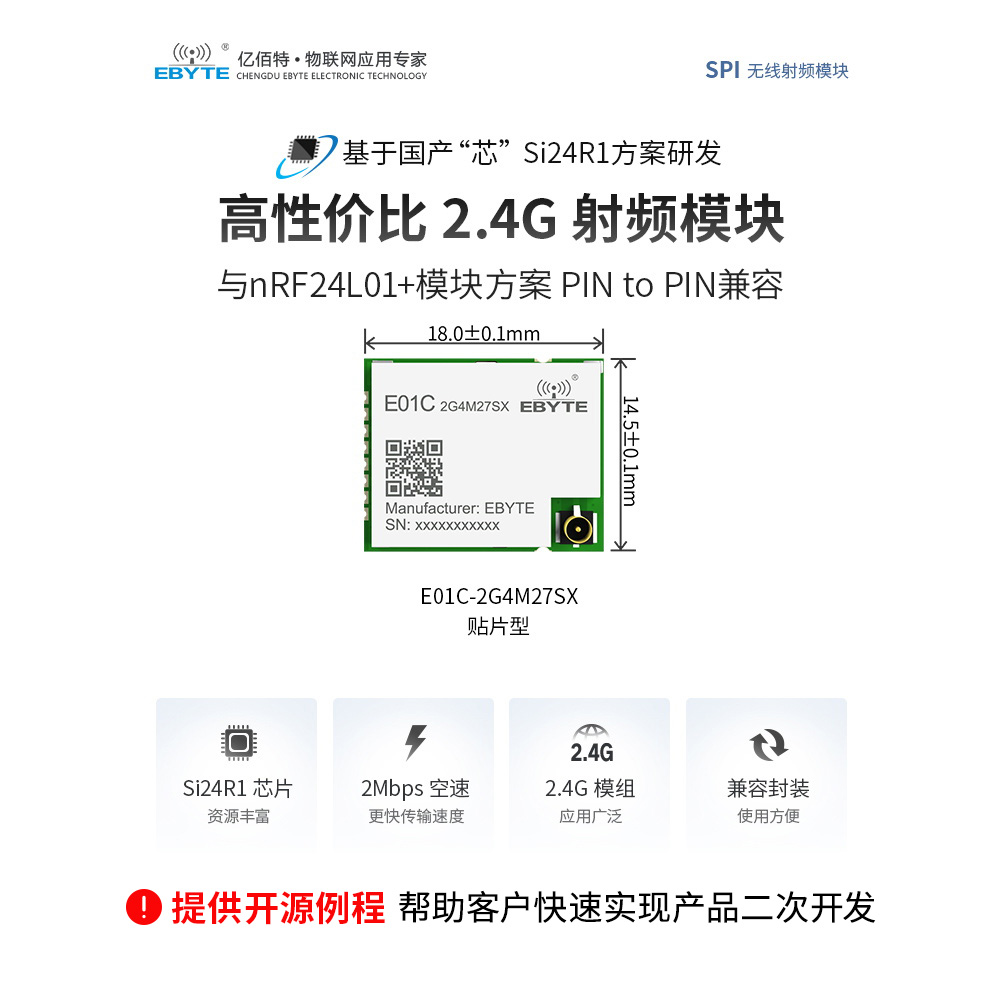

E01C-2G4M27SX Si24R1芯片SPI貼片型無線模塊

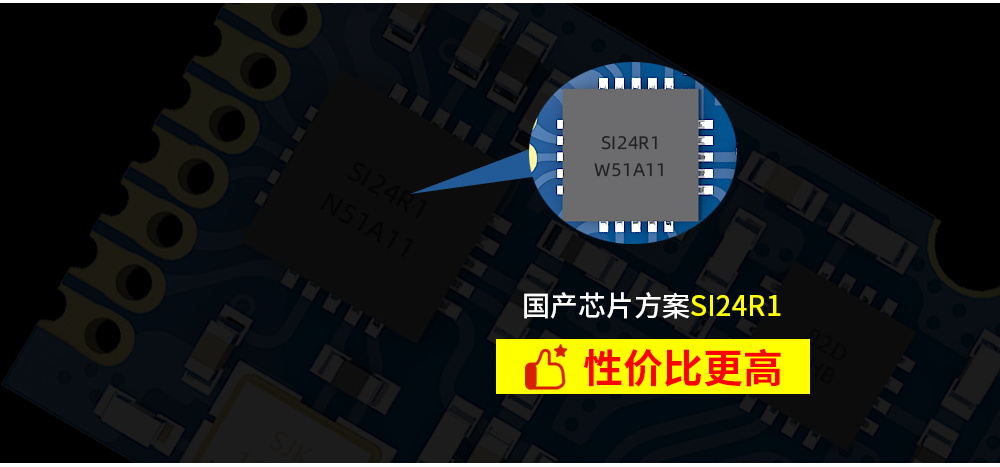

芯片方案：Si24R1

通信接口：SPI

發射功率：27dBm

參考距離：4km

產品尺寸：18*14.5mm 產品重量：1.34±0.1g

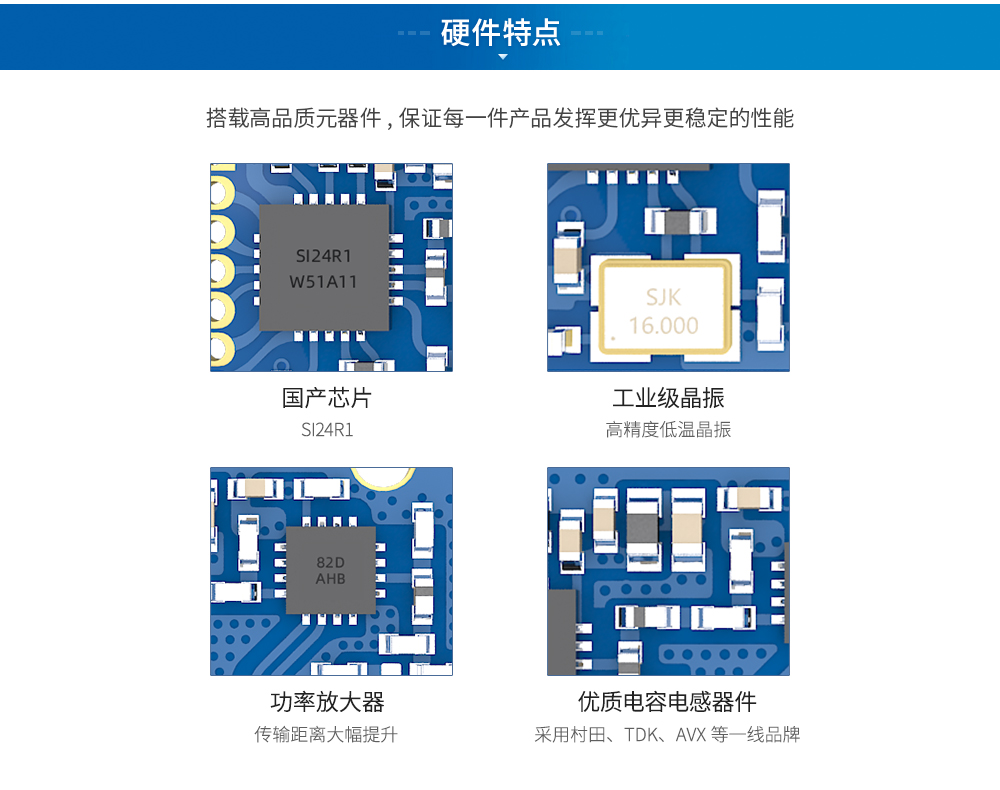

產品簡介：E01C-2G4M27SX是基于國產的Si24R1為核心自主研發的超小尺寸、最大發射功率為500mW的2.4GHz貼片式無線模塊。模塊內置功率放大器（PA）與低噪聲放大器（LNA），使得最大發射功率達到500mW的同時接收靈敏度也獲得進一步的提升，在整體的通信穩定性上比沒有功率放大器與低噪聲放大器的產品要大幅度提升。該產品使用工業級高精度16MHz晶振。

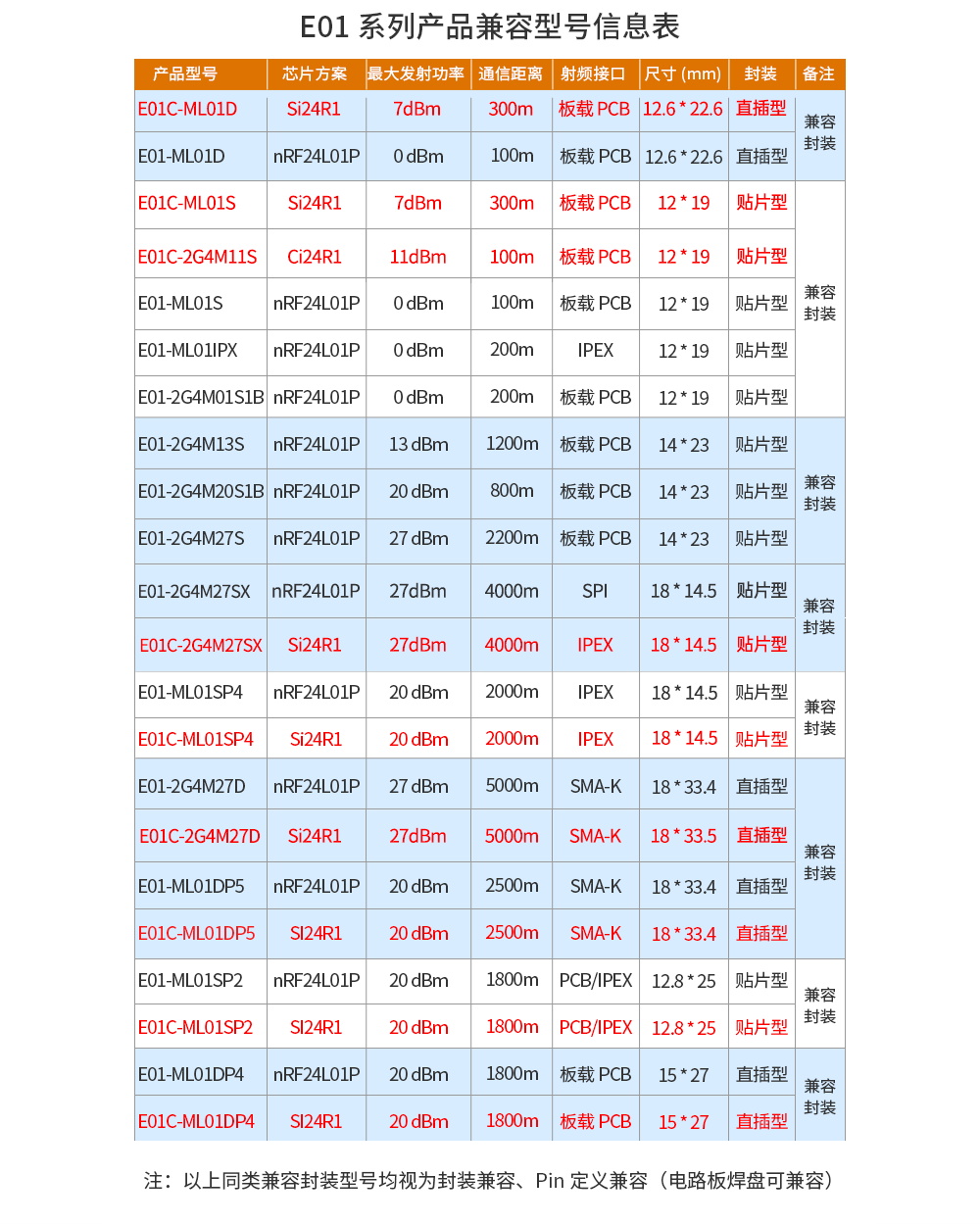

E01系列SPI射頻無線模塊

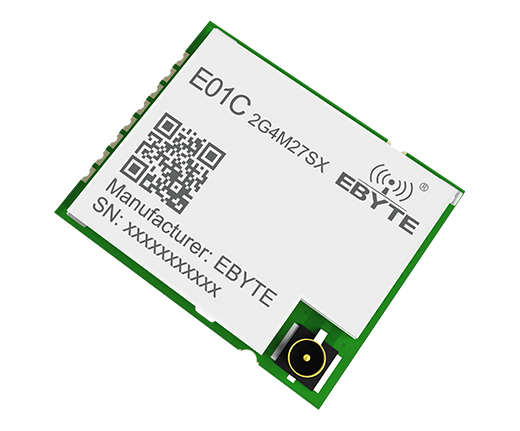

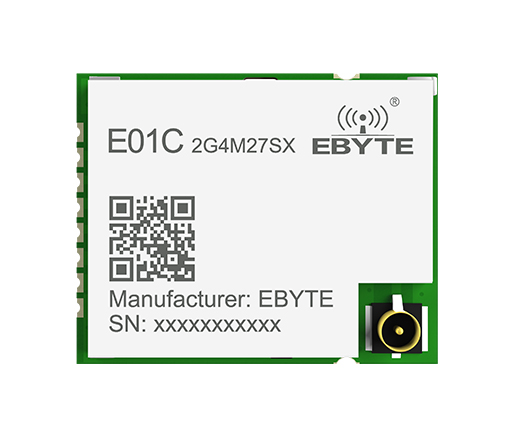

E01C-2G4M27SX 射頻模塊
SPI貼片型無線模塊 (2)
SPI貼片型無線模塊 (3)

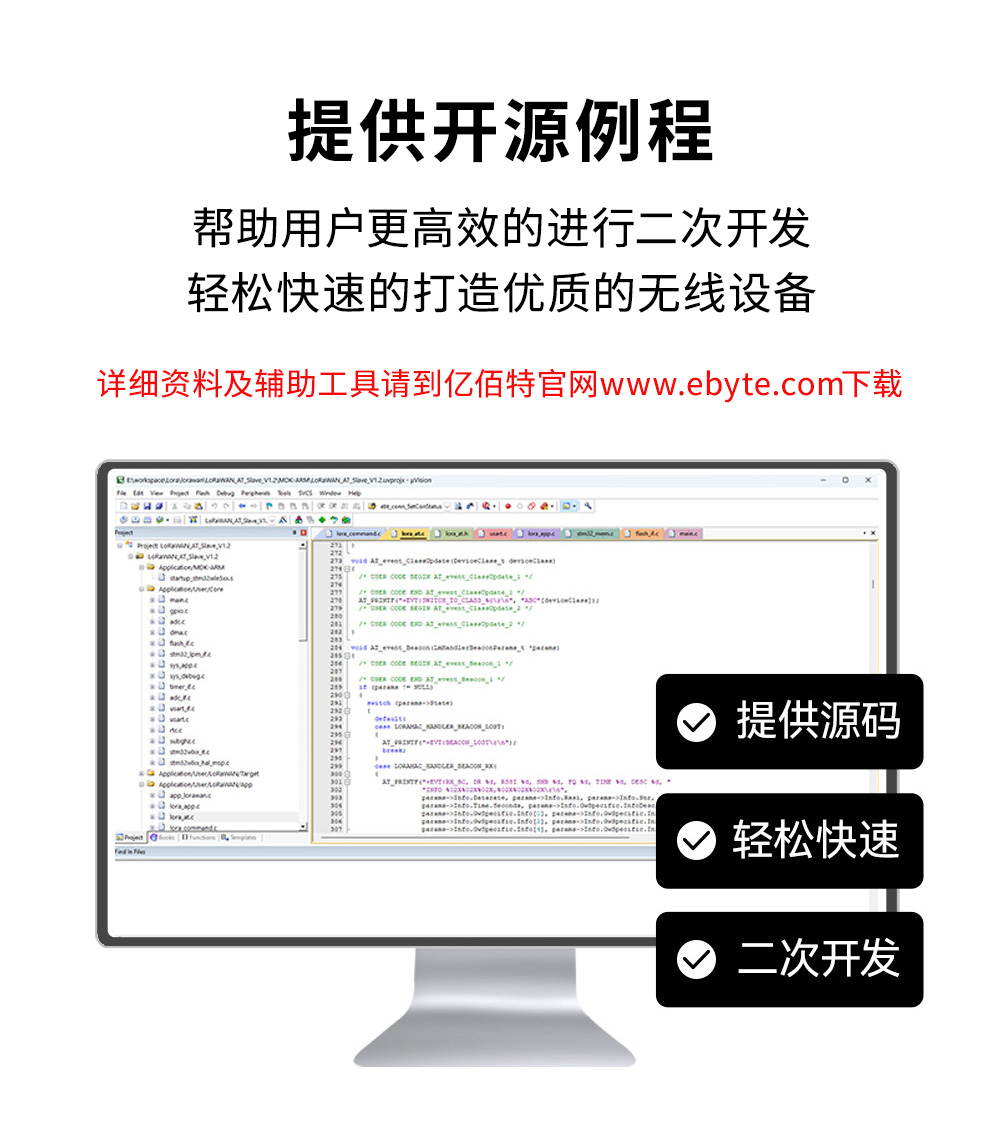

E01C-2G4M27SX 模塊提供開源
SPI貼片型無線模塊 (4)
SPI貼片型無線模塊 (5)
SPI貼片型無線模塊 (6)
SPI貼片型無線模塊 (7)
SPI貼片型無線模塊 (8)

主要參數性能備注
最小值最大值
電源電壓(V)2.33.5超過3.6V 永久燒毀模塊
工作溫度（℃)-40+85工業級


主要參敷性能備注
最小值典型值大值
工作電壓2.33.33.6≥3.3V 可保證輸出功率
通信電平(V)-3.3-使用5V TTL 有風險燒毀
工作溫度（℃)-40-+85工業級設計
工作頻段（MHE）2400-2525支持ISM頻段
功
耗		發射電流（mA)-720-瞬時功耗
接收電流（mA)
-23--
休眠電流（uA)---不支持低功耗模式
最大發射功率(dBm)262727-
接收靈敏度（dBm)-113-114-115空中速率為 250 kbs
空中速率250k-2 M用戶編程控制


主要參敷描述備注
參考距離4000m晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 250kbps
FIFO32 Byte單次發送最大長度
晶振頻率16MHz-
調制方式GFSK-
封裝方式貼片式-
接口方式1.27mm 插針-
通信接口SPI0-10Mbps

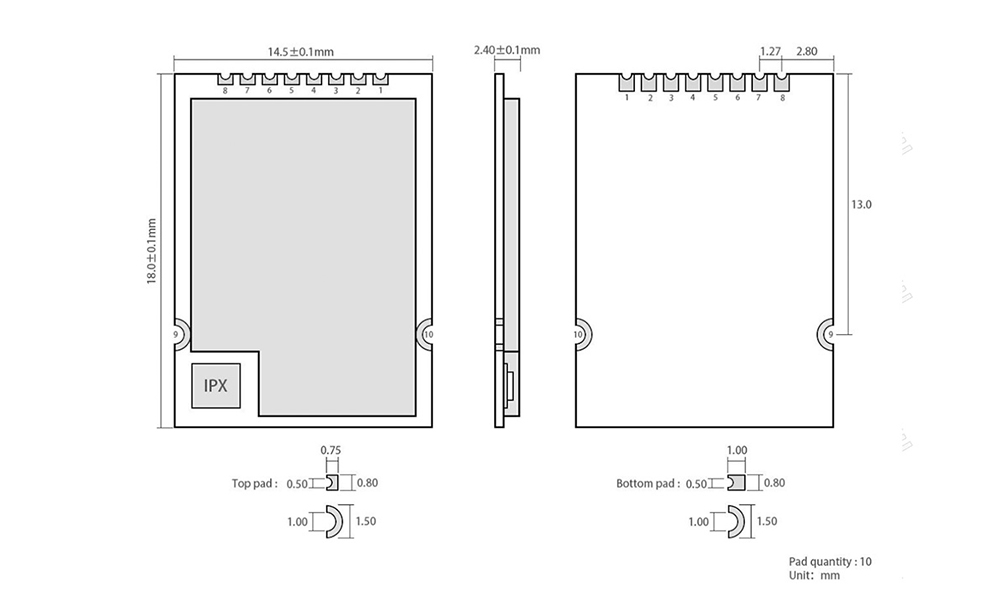

外形尺寸18 * 14.5mm-
射頻接口IPEX特性阻抗約50Ω
產品凈重1.1g±0.1g

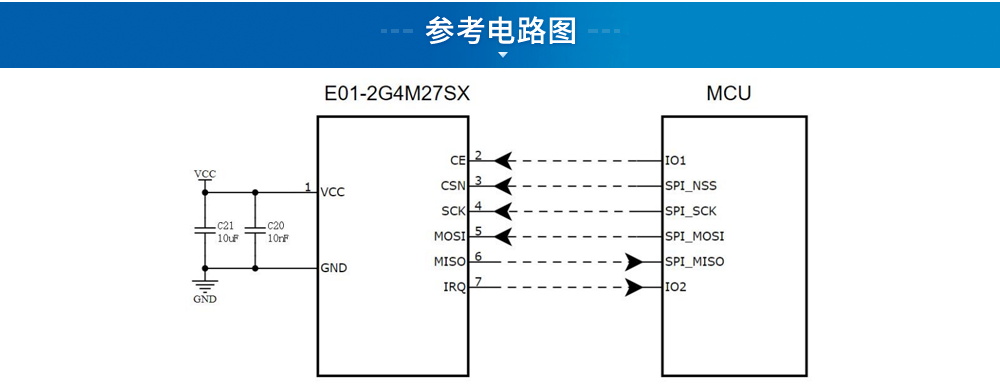

SPI貼片型無線模塊引腳

引腳序號引腳名稱引腳方向引腳用途
1VCC-供電電源，必須 2.3～3.6V 之間
2CE輸入欖塊控制引腳
3CSN輸入模塊片選引腳，用于開始一個SPI通信
4SCK輸入模塊SPI總線時鐘
5MOSI輸入模塊SPI數據輸入引腳
6MISO輸出模塊SPI數據輸出引腳
7IRQ輸出模塊中斷信號輸出，低電平有效
8GND-地線，連接到電源參考地
9GND-地線，連接到電源參考地
10GND-地線，連接到電源參考地
