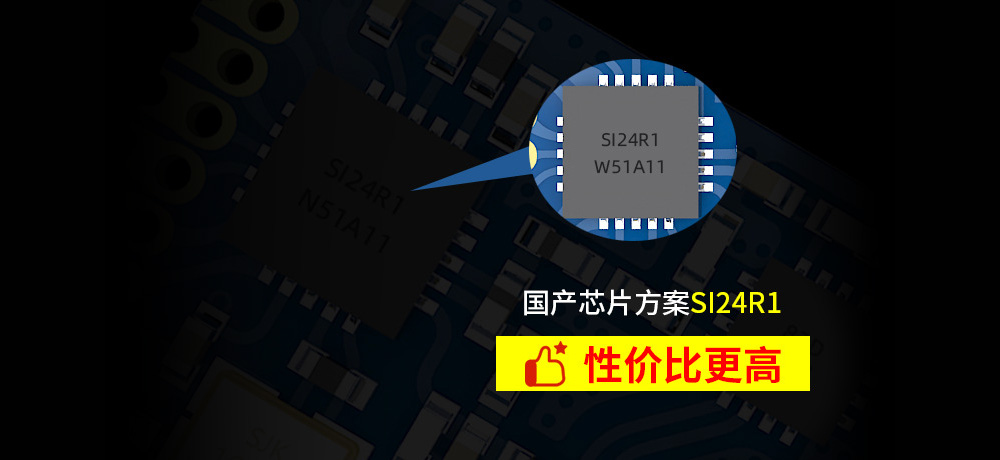

芯片方案：SI24R1
工作頻率：2.4~2.525GHz
發射功率：20dBm
通信距離：2km
產品尺寸：14.5*18mm
產品重量：1.4±0.1g

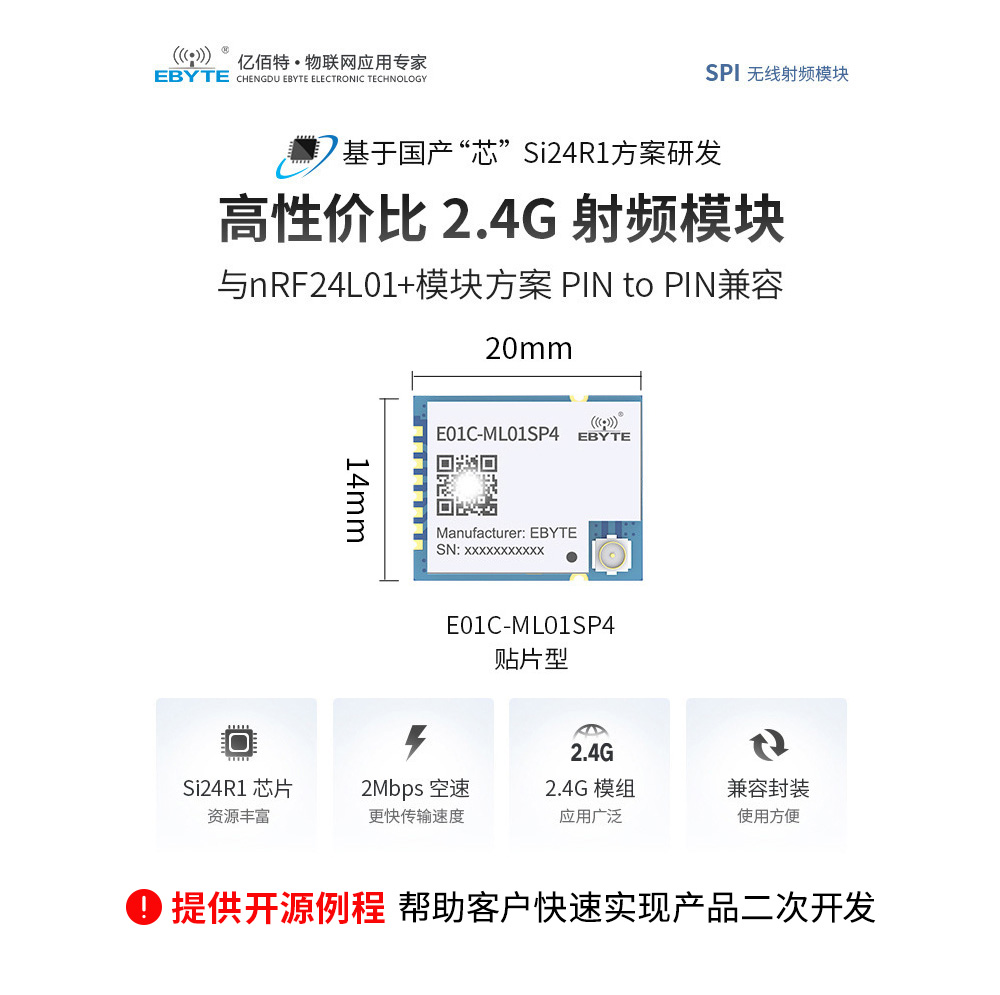

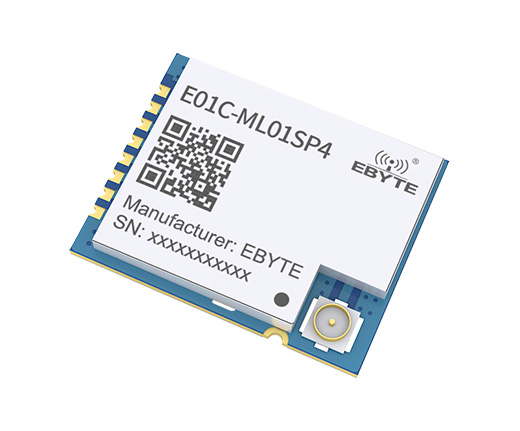

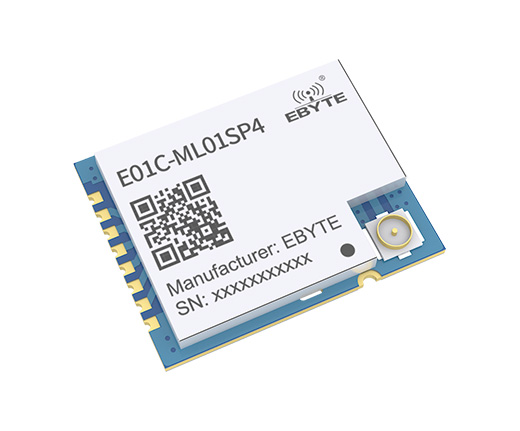

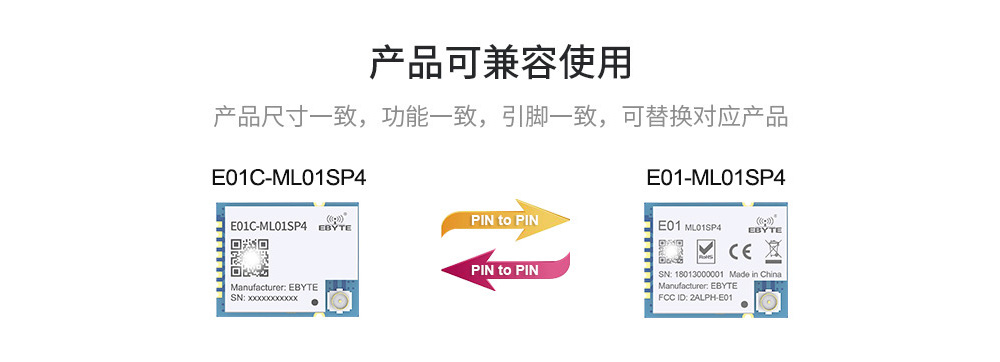

產品簡介：E01C-ML01SP4是基于國產的SI24R1為核心自主研發的小尺寸、最大發射功率為100mW的2.4GHz貼片式無線模塊。在原有基礎上內置了功率放大器（PA）與低噪聲放大器（LNA），使得最大發射功率達到100mW的同時接收靈敏度也獲得進一步的提升，在整體的通信穩定性上較沒有功率放大器與低噪聲放大器的產品大幅度提升。

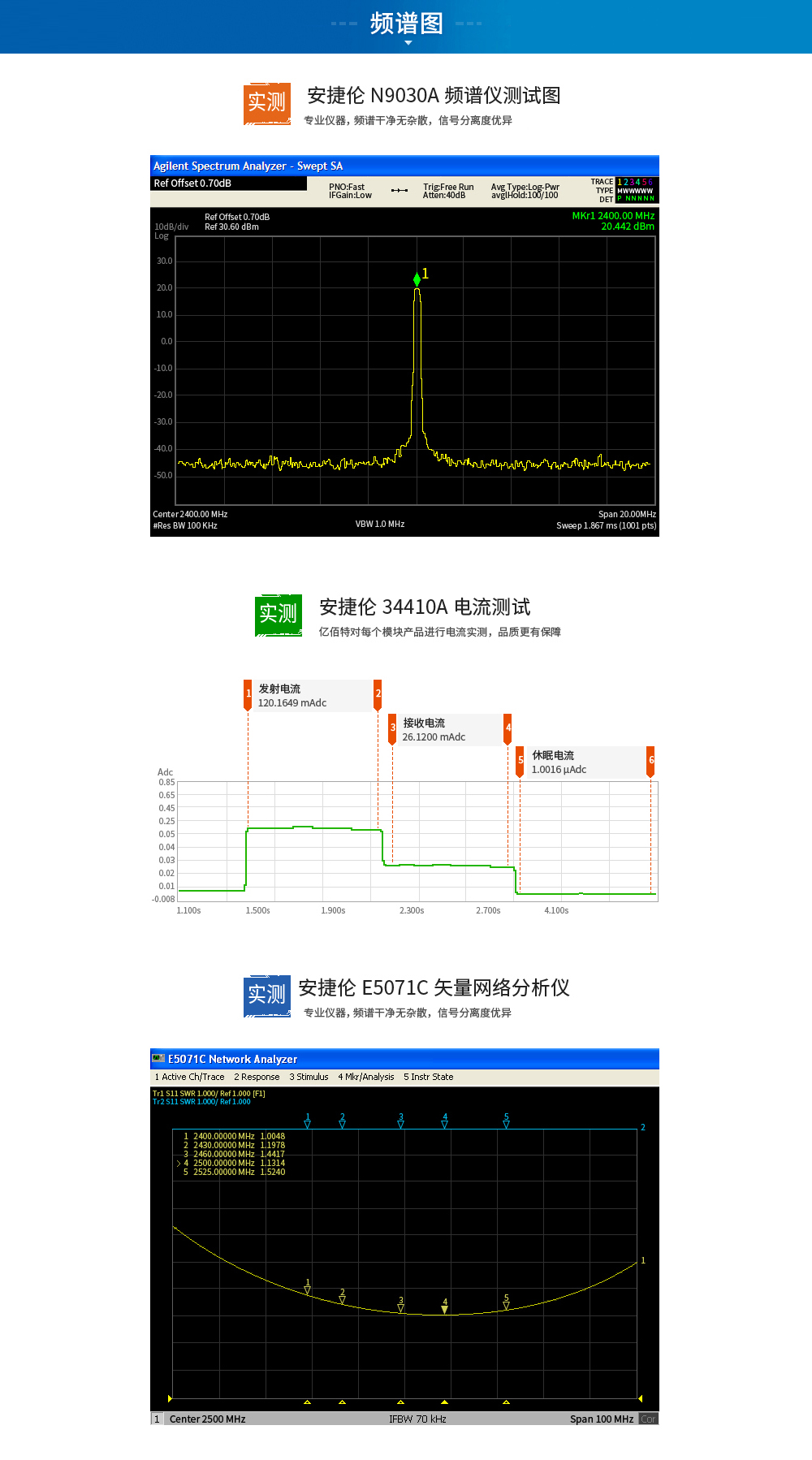

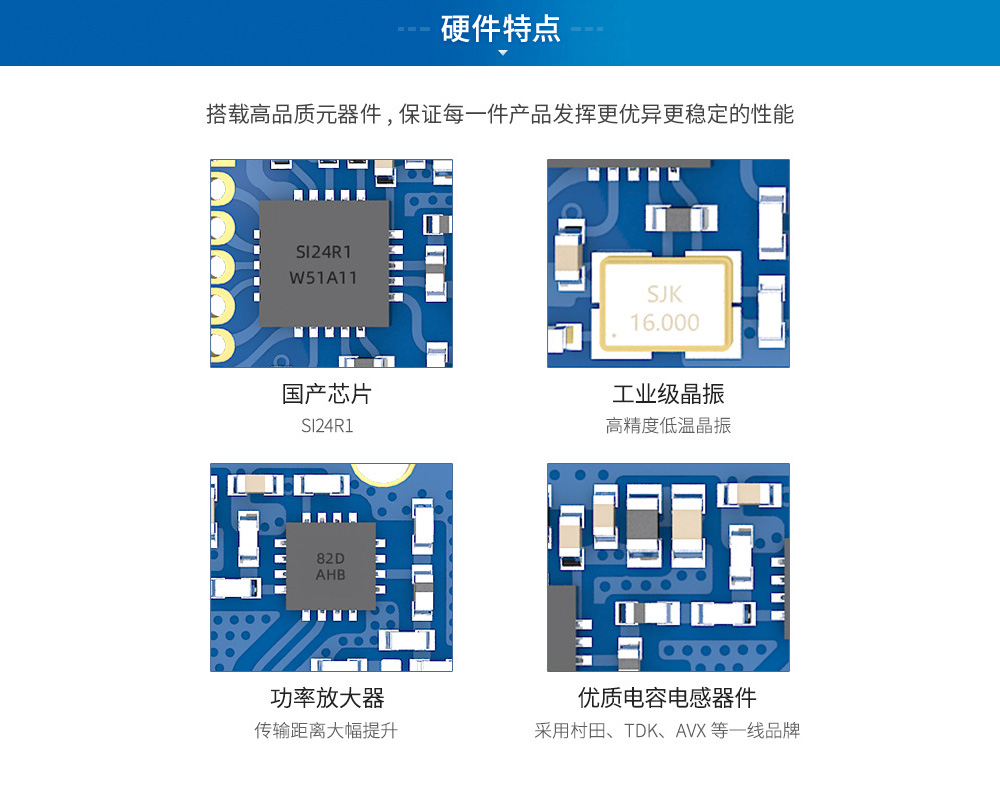

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 支持 ISM 頻段 |
| 發射功率 | 20dBm | - |
| 接收靈敏度 | -96 dBm | 空中速率為 250kbps |
| 空中速率 | 250k~2Mbps | 用戶編程控制 |
| 實測距離 | 2000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 250kbps |
| 硬件參數 | 參數值 | 備注 |

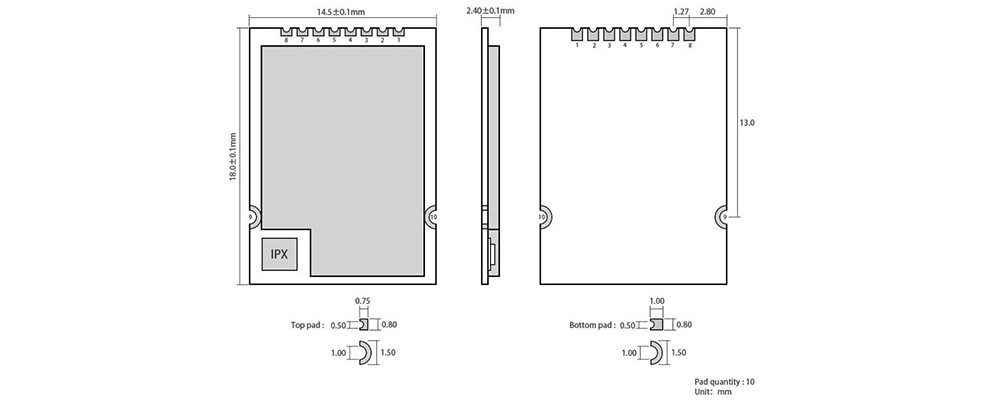

| 尺寸大小 | 14.5*18mm | 不含 SMA |
| 天線形式 | IPEX | 等效阻抗約 50Ω |
| 通信接口 | SPI | 0-10Mbps |
| 封裝方式 | 貼片 | - |
| FIFO | 32Byte | 單次發送最大長度 |
| 晶振頻率 | 16MHz | - |
| 調制方式 | GFSK | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 113 | - | mA | 瞬時功耗 |
| 接收電流 | - | 24 | - | mA | |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |

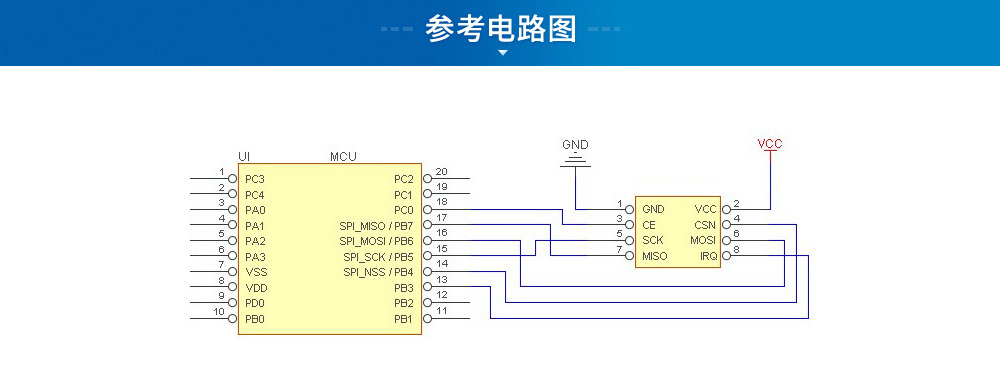

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須2.0~3.6V之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E01C-ML01SP4_Usermanual_CN  |
| 開發測試 |

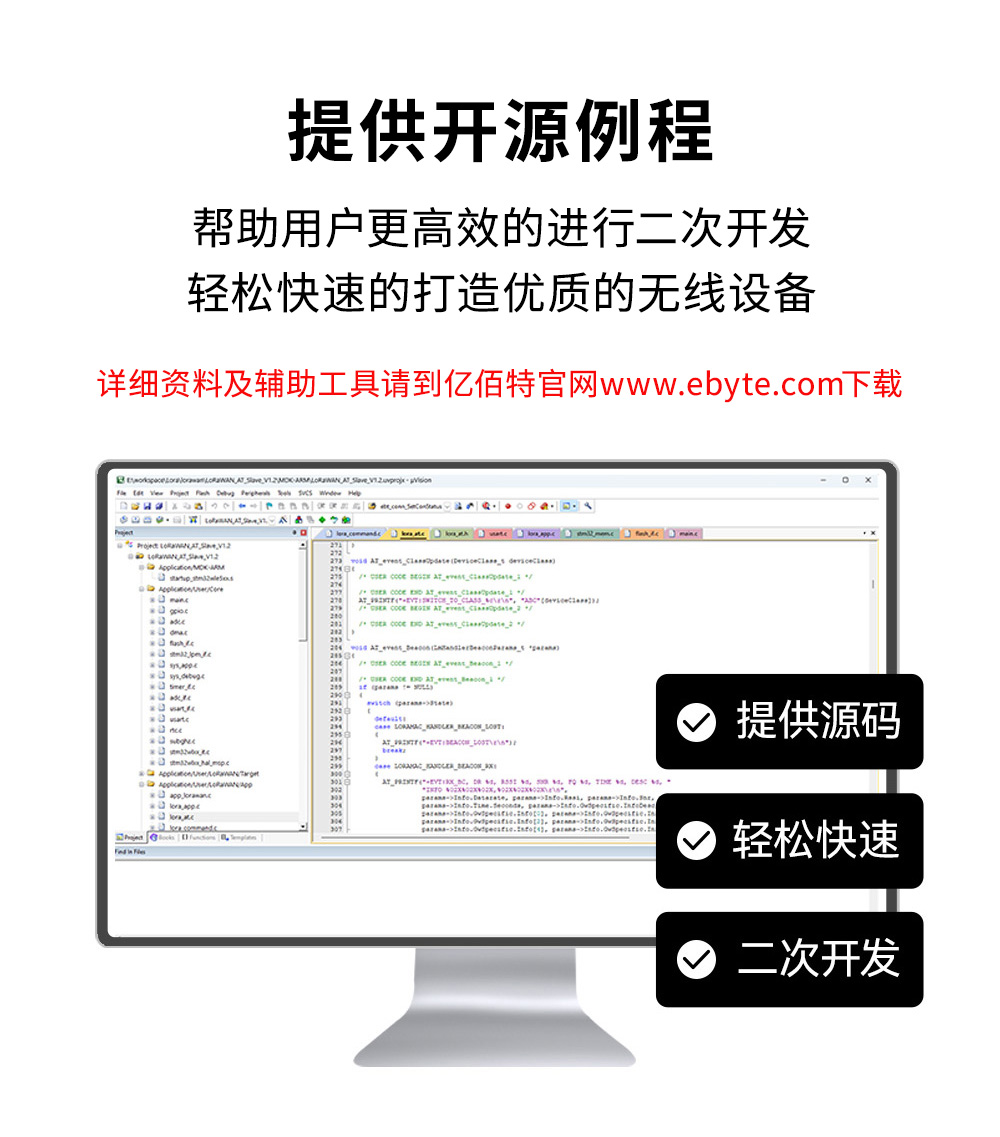

| 【通信例程】Demo_Ebyte |
