芯片方案：Si24R1
工作頻率：2.4~2.525GHz
通信距離：200m
通信接口：SPI

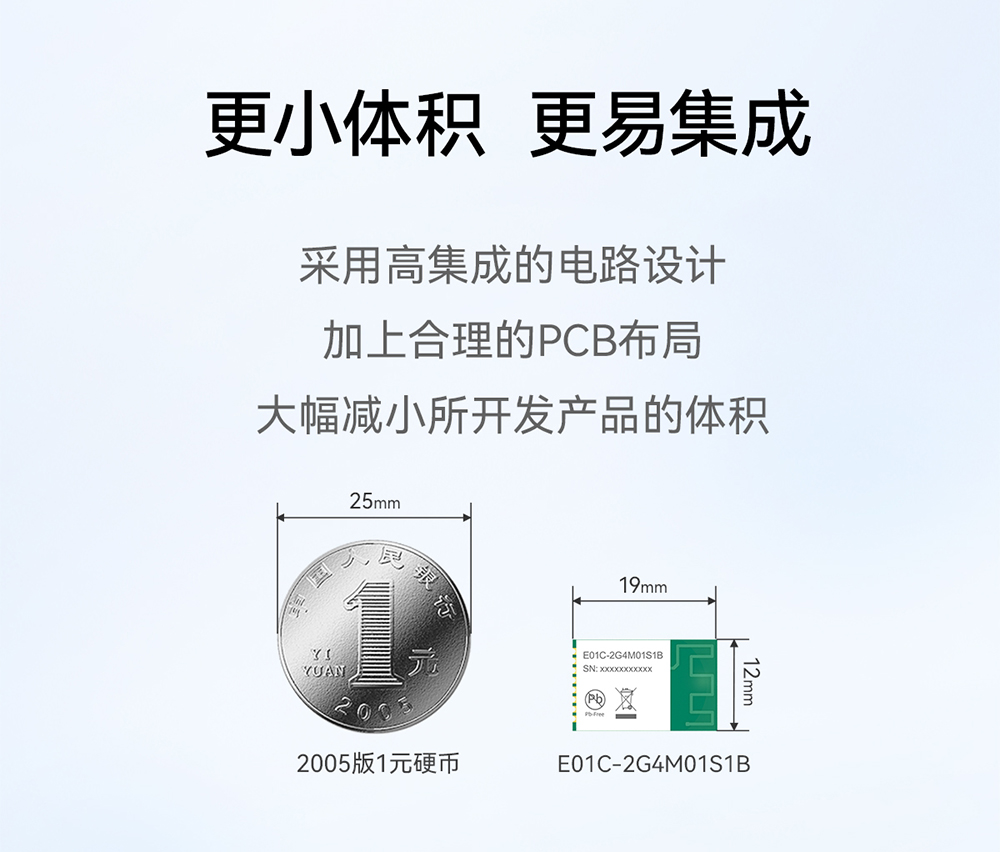

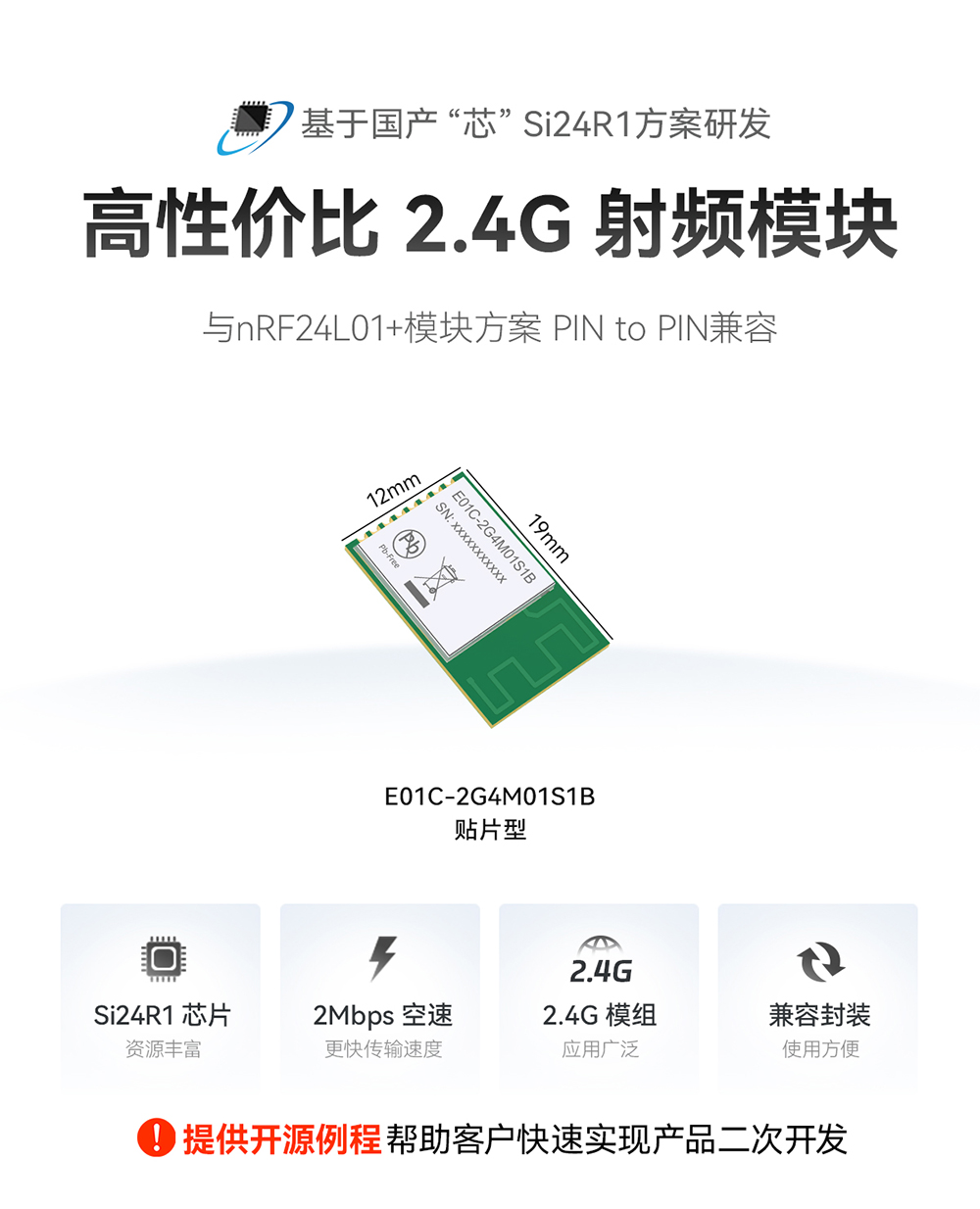

產品尺寸：19*12mm

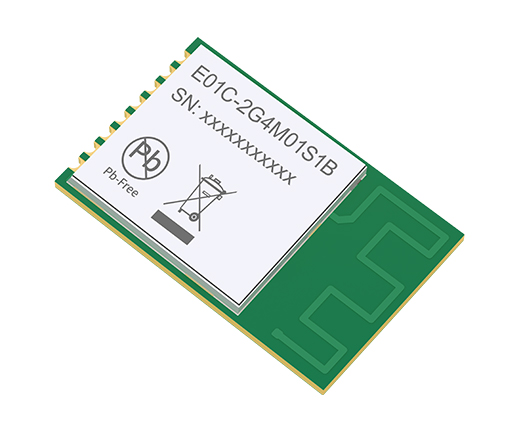

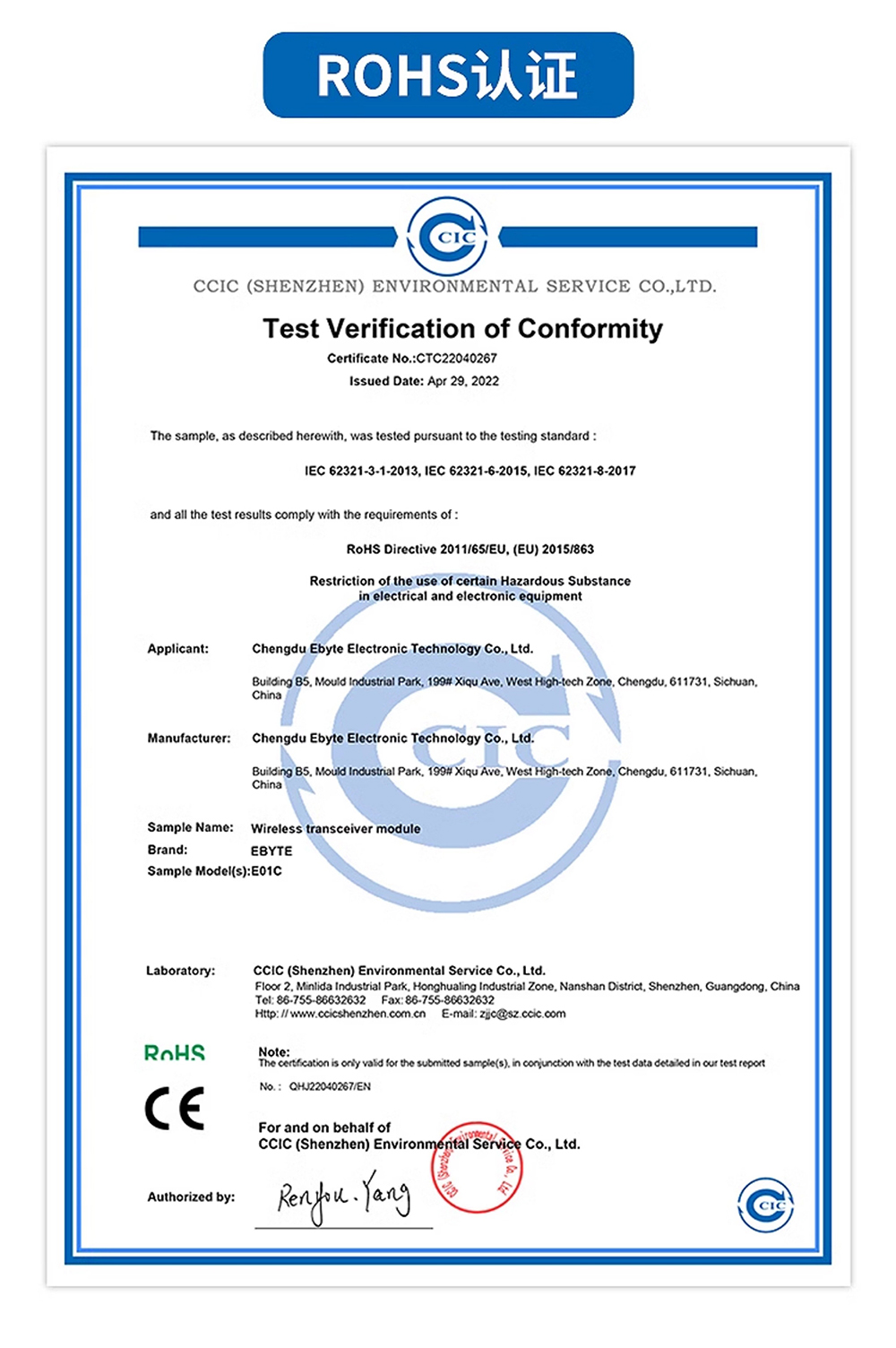

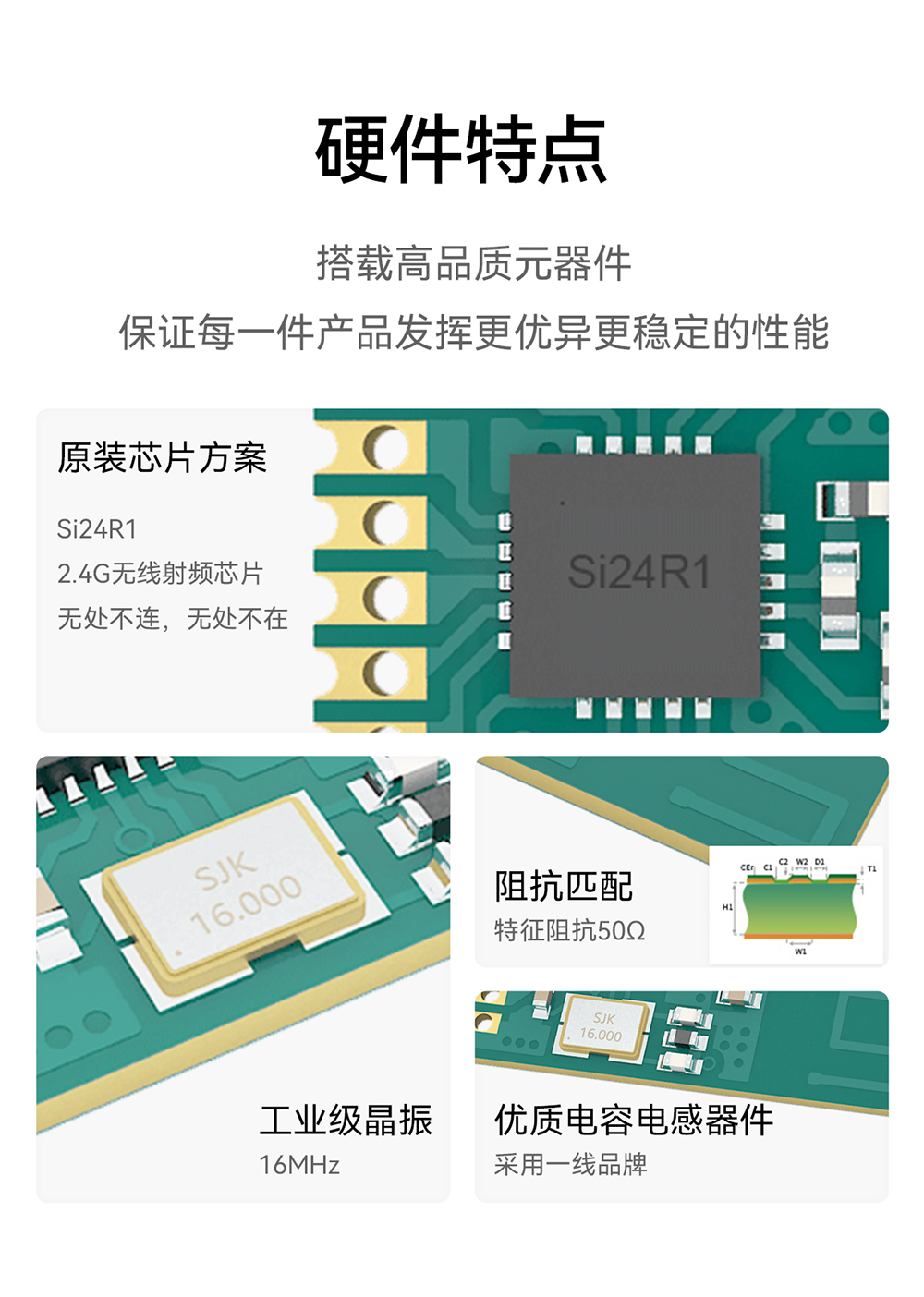

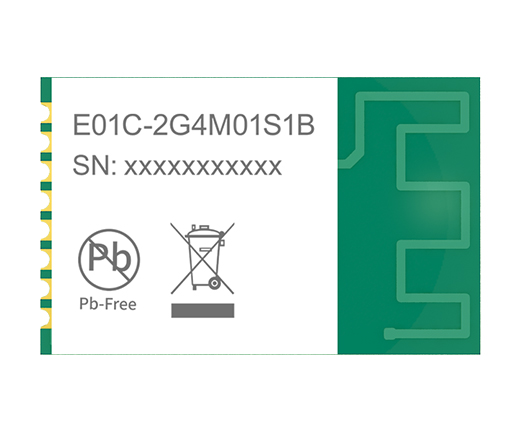

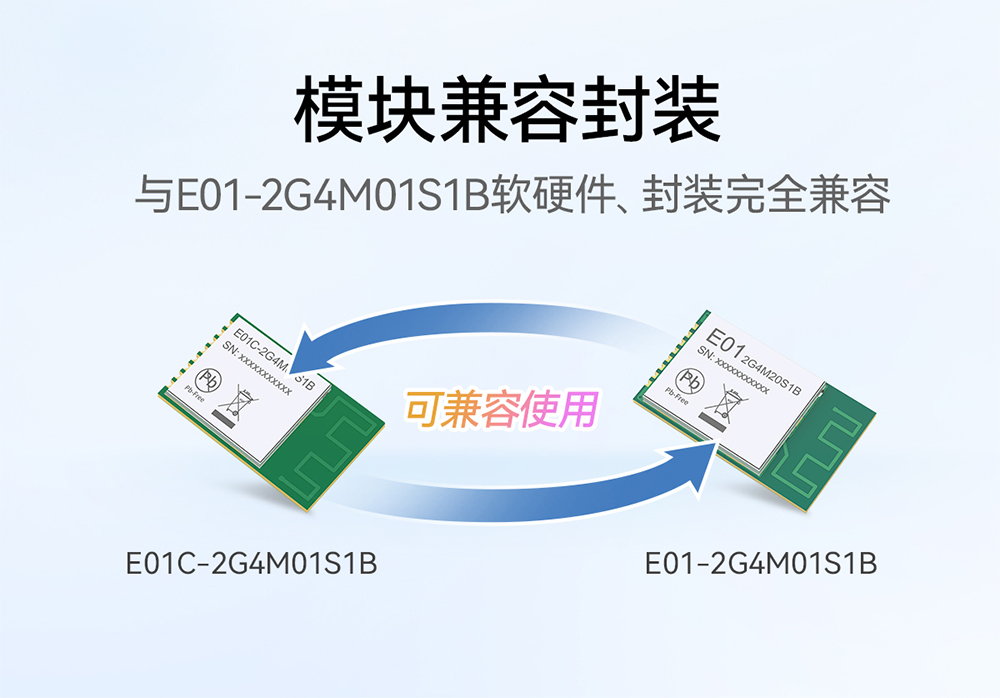

產品簡介：E01C-2G4M01S1B是基于Si24R1自主研發的小尺寸、自帶PCB天線的2.4GHz貼片式無線模塊。使用工業級高精度16MHz晶振。模塊射頻性能與元器件選型均按照工業級標準，并且該產品已獲得FCC、CE、RoHS等國內外權威認證報告，用戶無需擔憂其性能。由于E01C-2G4M01S1B是純射頻收發模塊需要使用MCU驅動或使用專用的SPI調試工具。

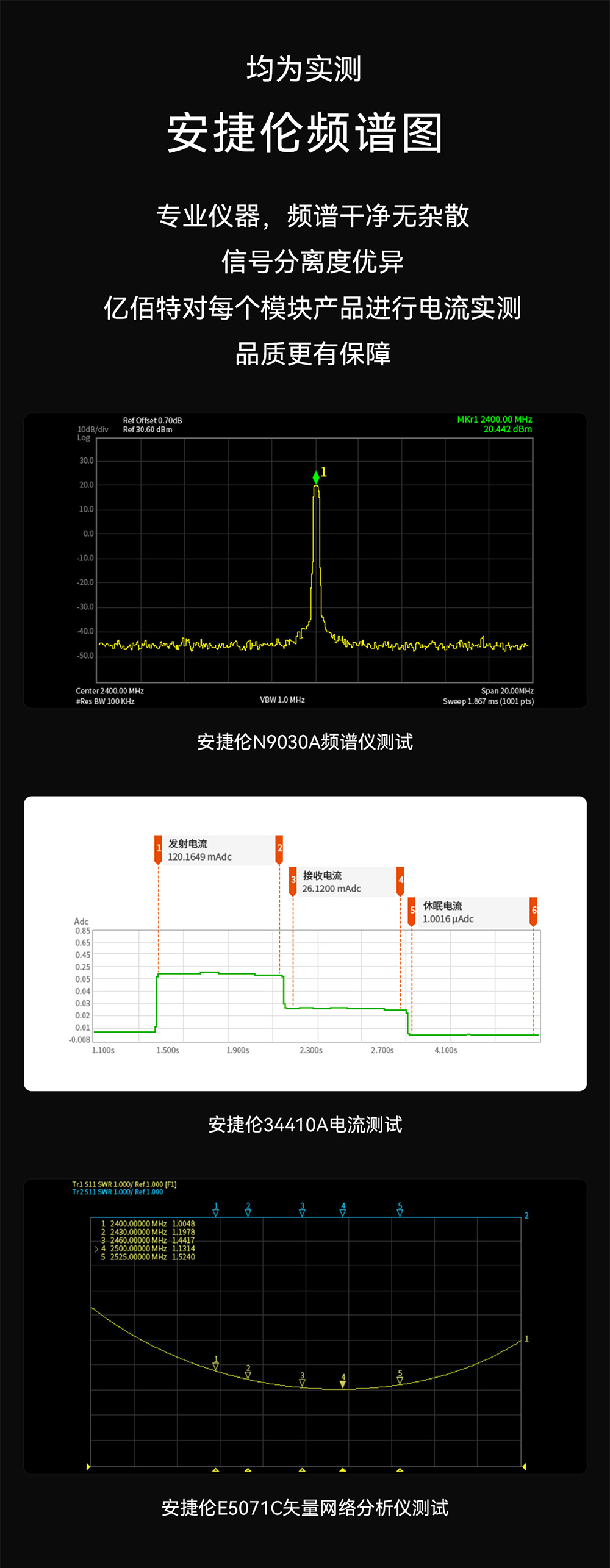

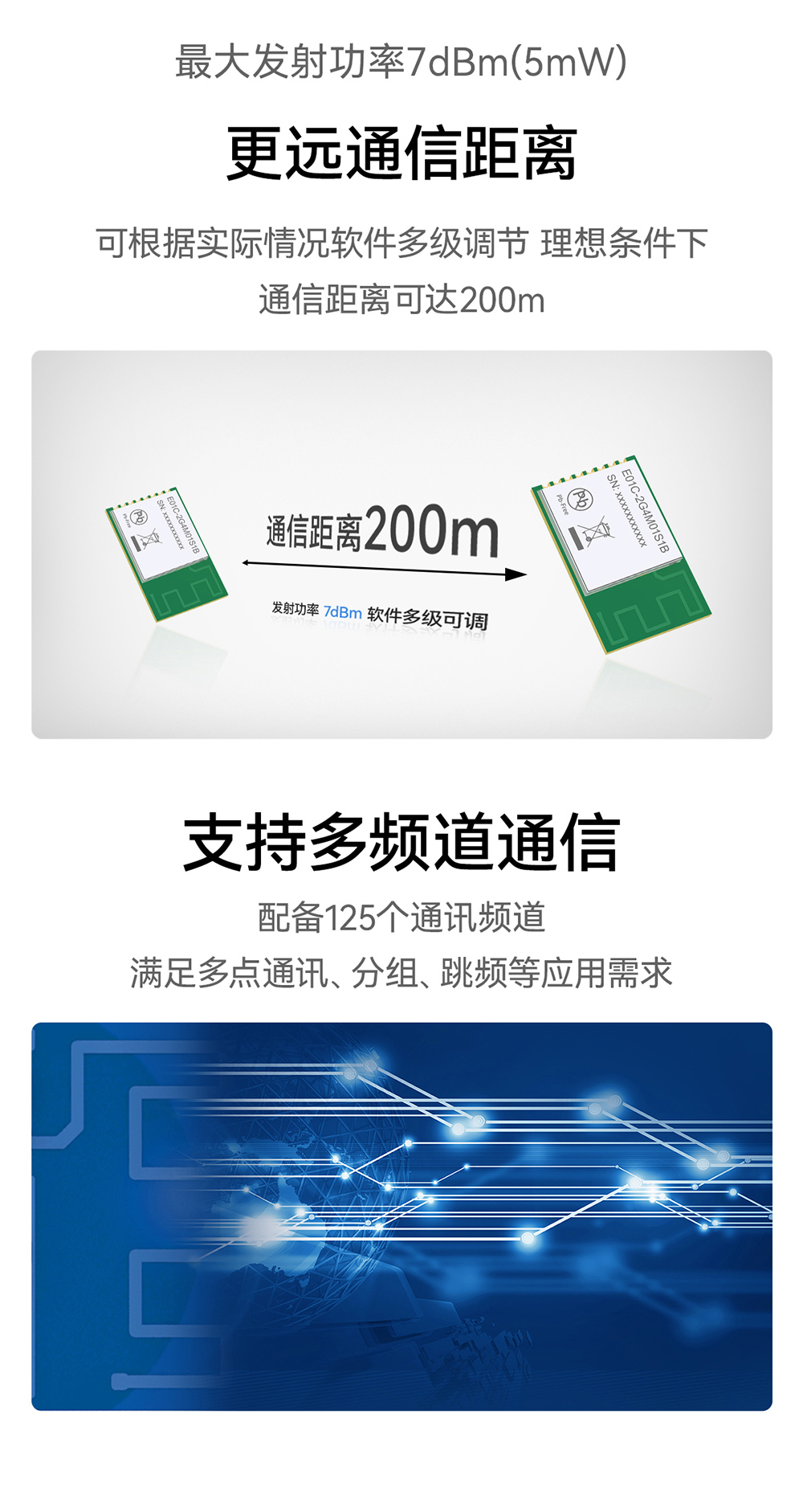

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓(V) | 0 | 3.6 | 超過3.6V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃) | -40 | 85 | |
| 主要參敷 | 性能 | 備注 | |||
| 最小值 | 典型值 | 大值 | |||
| 工作電壓 | 2.0 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用5V TTL 有風險燒毀 | |
| 工作溫度（℃) | -40 | 25 | +85 | 工業級設計 | |
| 工作頻段（GHz） | 2.4 | - | 2.525 | 支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA) | 12.5 | 13 | 13.5 | 瞬時功耗 |
| 接收電流（mA) | 11.5 | 12 | 12.5 | - | |
| 休眠電流（uA) | - | 0.7 | - | 軟件關斷 | |
| 最大發射功率(dBm) | - | 7 | - | - | |
| 接收靈敏度（dBm) | -92 | -83 | -94 | 空中速率為 250 kbps | |
| 空中速率 | 250k | 250k | 2 M | 用戶編程控制 | |
| 主要參敷 | 描述 | 備注 |
| 參考距離 | 200m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 250kbps |
| FIFO | 32 Byte | 單次發送最大長度 |
| 晶振頻率 | 16MHz | - |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 半孔 1.27mm | - |
| 通信接口 | SPI | 0-10Mbps |

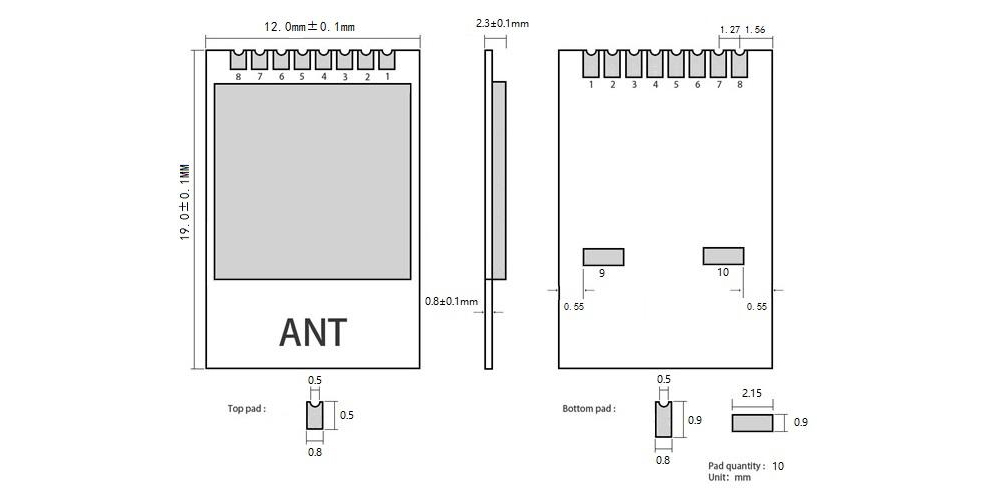

| 外形尺寸 | 12 * 19mm | 含板載 PCB 天線 |
| 天線接口 | PCB 天線 | 等效阻抗約 50 歐姆 |
| 產品凈重 | 0.9 g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 電源 | 供電電源，必須 2.0 ~ 3.6V 之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 4 | SCK | 輸入 | 模塊 SPI 總線時鐘 |
| 5 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | 電源 | 地線，連接到電源參考地 |
| 9 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
| 10 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
| 產品說明書 |
【用戶手冊】E01C-2G4M01S1B_Usermanual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |

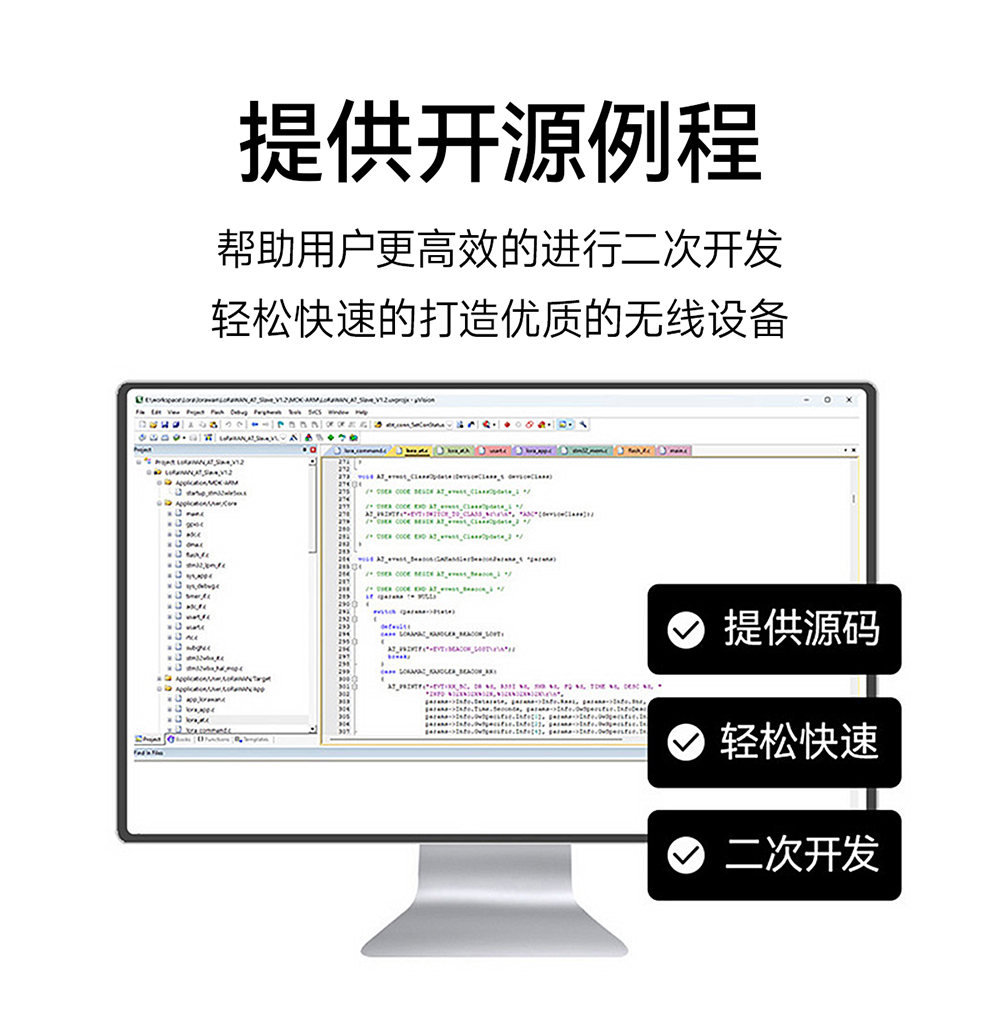

| 【通信例程】Demo_Ebyte |
| 【芯片資料】Si24R1 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E01C-2G4M01S1B | SPI | Si24R1 | 2.4G | 5 | 0.2 | 250k~2M | 貼片 | 19*12 | 自帶PCB天線的SPI貼片型無線模塊 | ||
| E01C-2G4M27SX | SPI | Si24R1 | 2.4G | 27 | 4 | 250~2M | 貼片 | 18*14.5 | SPI貼片型無線模塊 | ||
| E01C-2G4M27D | SPI | Si24R1 | 2.4G | 27 | 5 | 250~2M | 直插 | 18*33.4 | 直插式SPI無線模塊 | ||
| E01C-2G4M11S | SPI | Ci24R1 | 2.4G | 11 | 0.12 | 250~2M | 貼片 | 19*12 | 小體積貼片型，PCB板載天線 | ||
| E01C-ML01SP2 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 貼片 | 12.8*25 | 小體積貼片型，板載天線 | ||
| E01C-ML01SP4 | SPI | Si24R1 | 2.4G | 20 | 2 | 250~2M | 貼片 | 14.5*18 | 小體積貼片型 | ||
| E01C-ML01DP4 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 直插 | 15*27 | 小體積貼片型，板載天線 | ||
| E01C-ML01DP5 | SPI | Si24R1 | 2.4G | 20 | 2.5 | 250~2M | 直插 | 18*33.4 | 小體積 | ||
| E01C-ML01S | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 貼片 | 12*19 | 小體積貼片型，板載天線 | ||
| E01C-ML01D | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 直插 | 12.6*22.6 | 小體積直插型，板載天線 |
