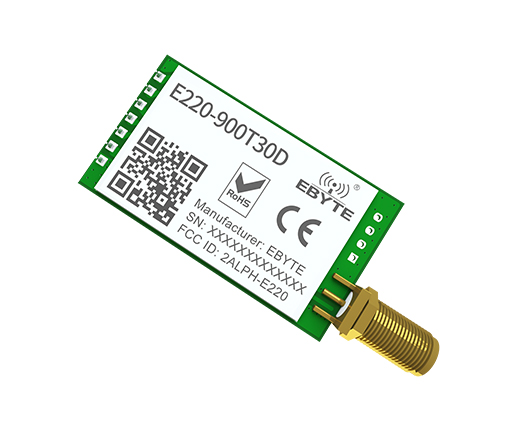

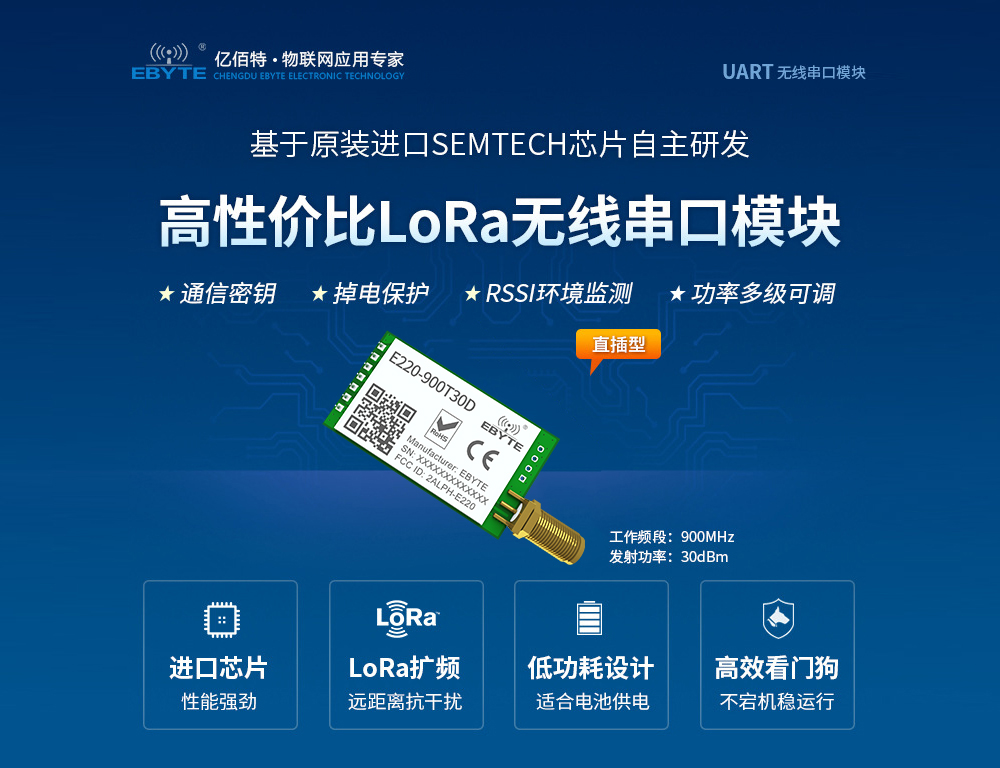

芯片方案：LLCC68

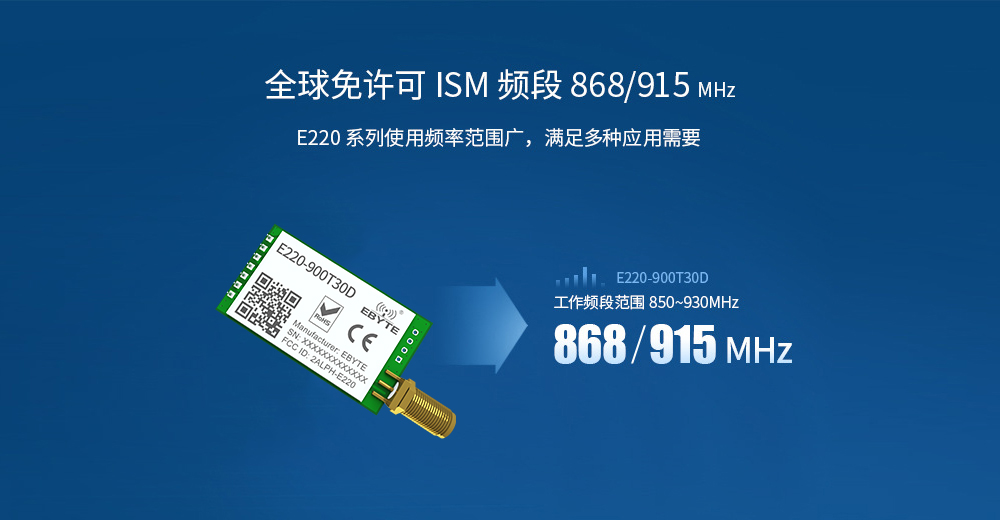

工作頻率：850.125~930.125MHz
發射功率：30dBm
通信距離：10km

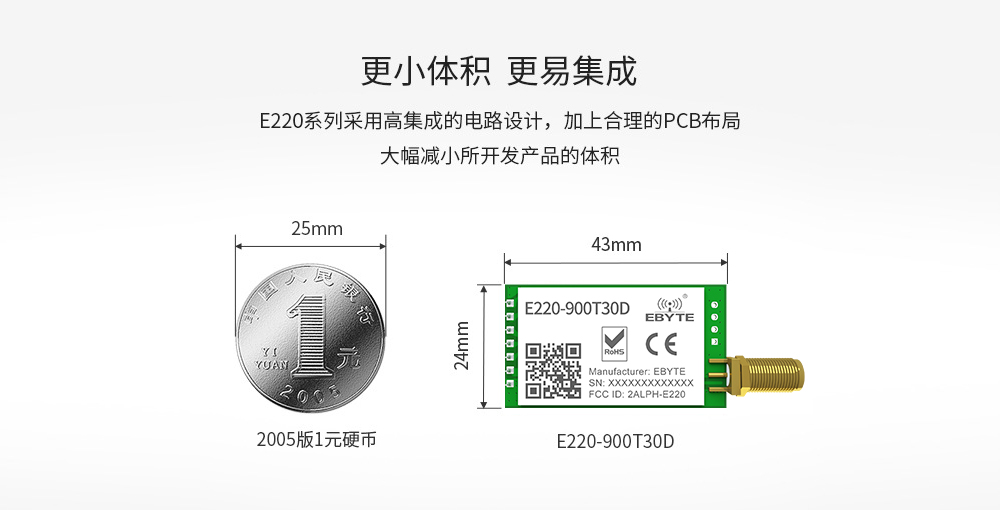

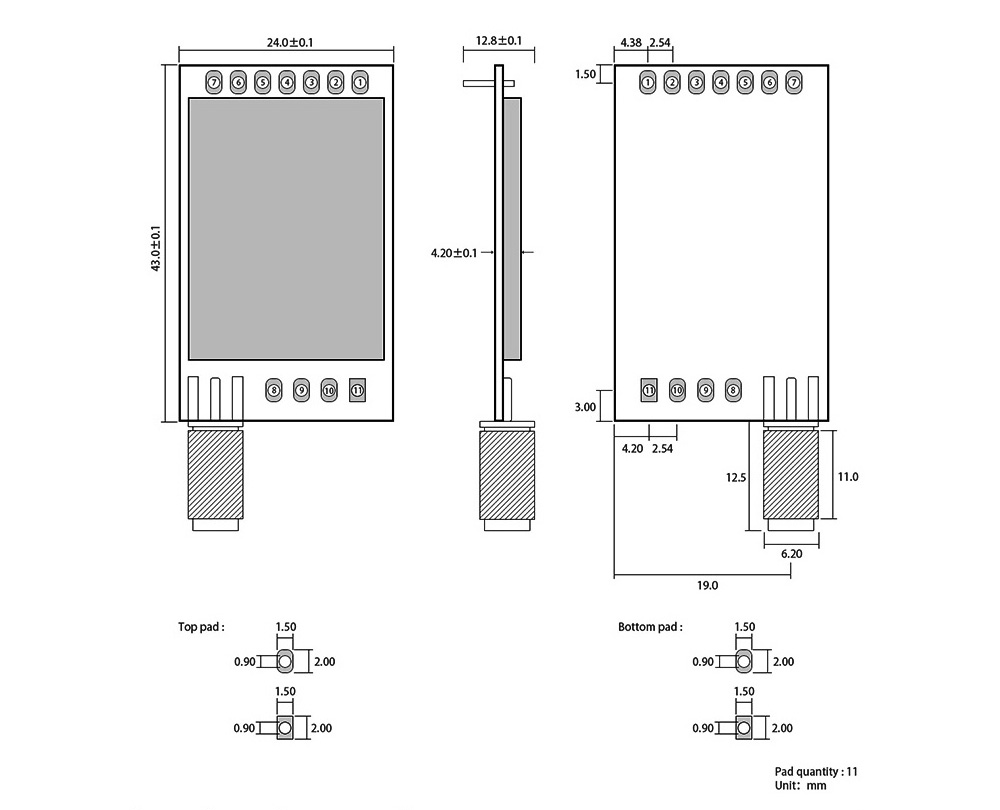

產品尺寸：24*43mm
產品重量：9.1±0.1g

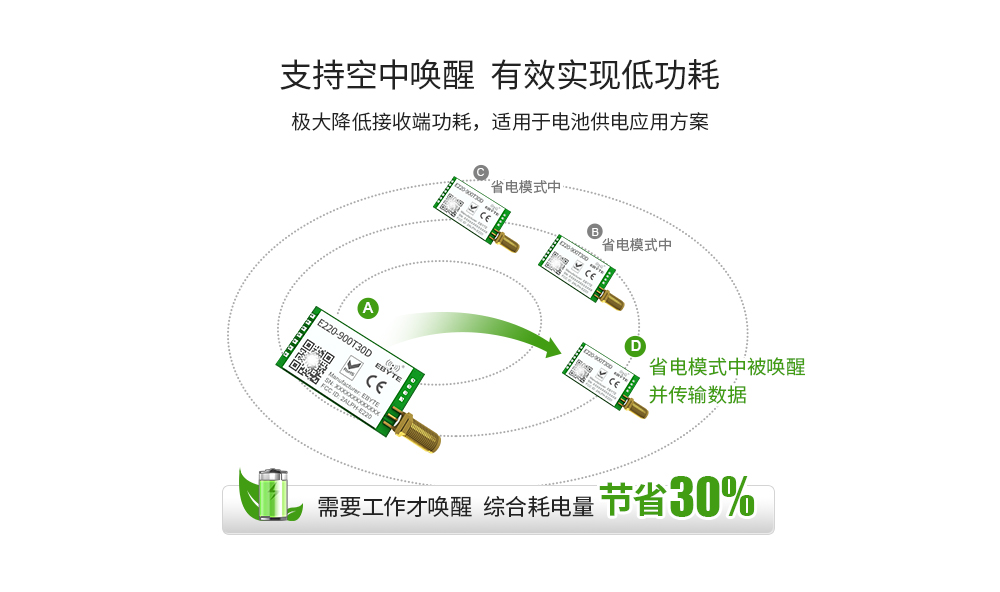

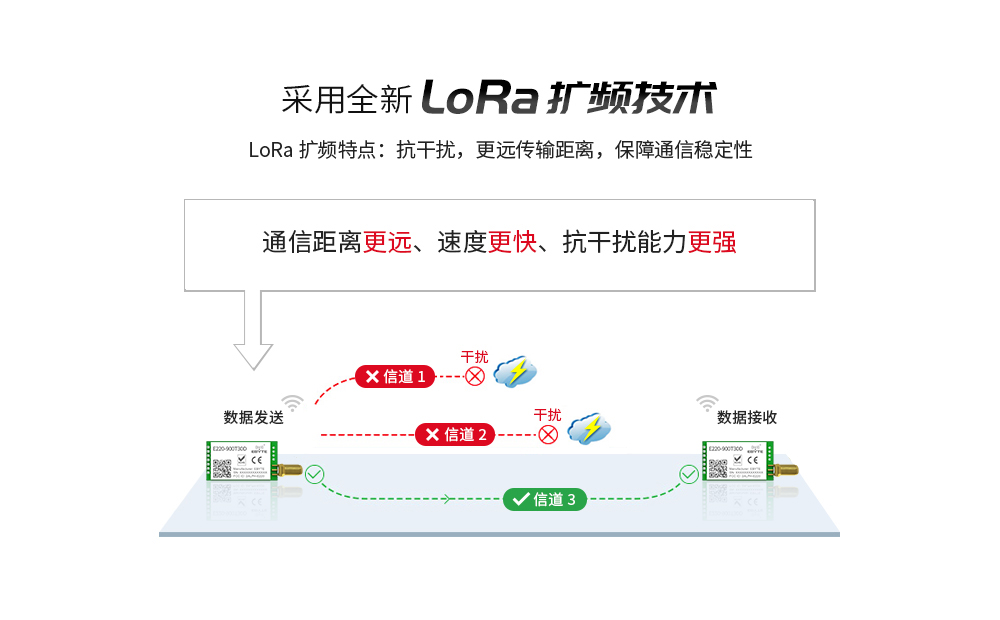

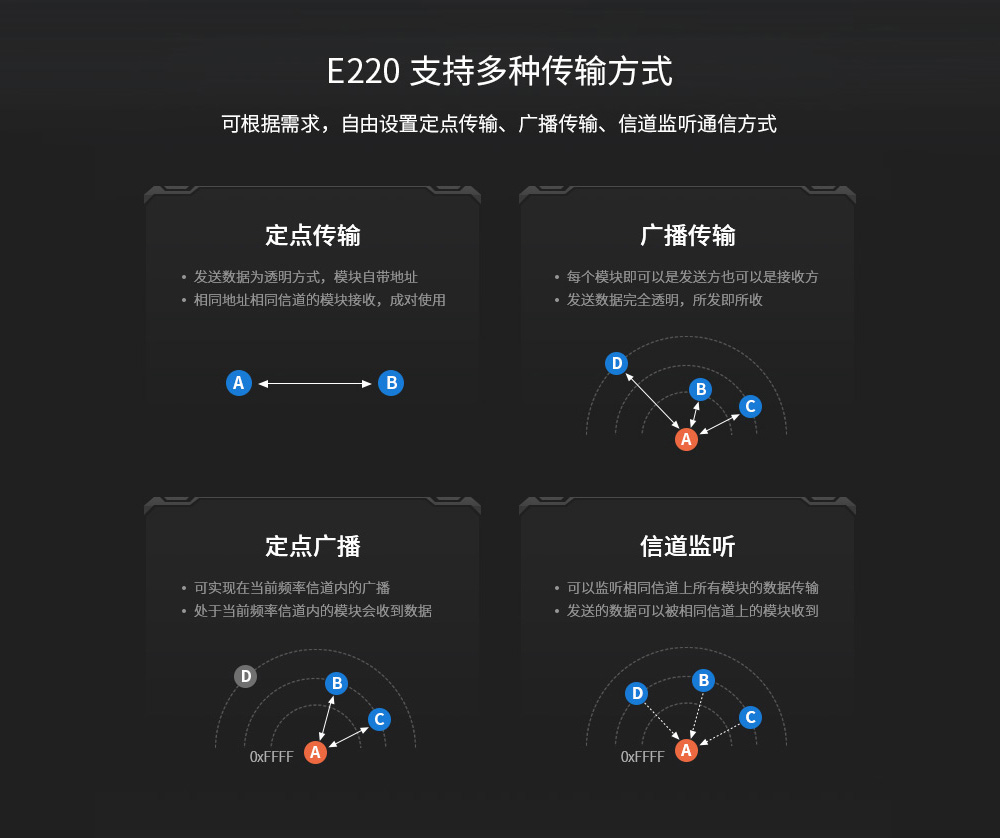

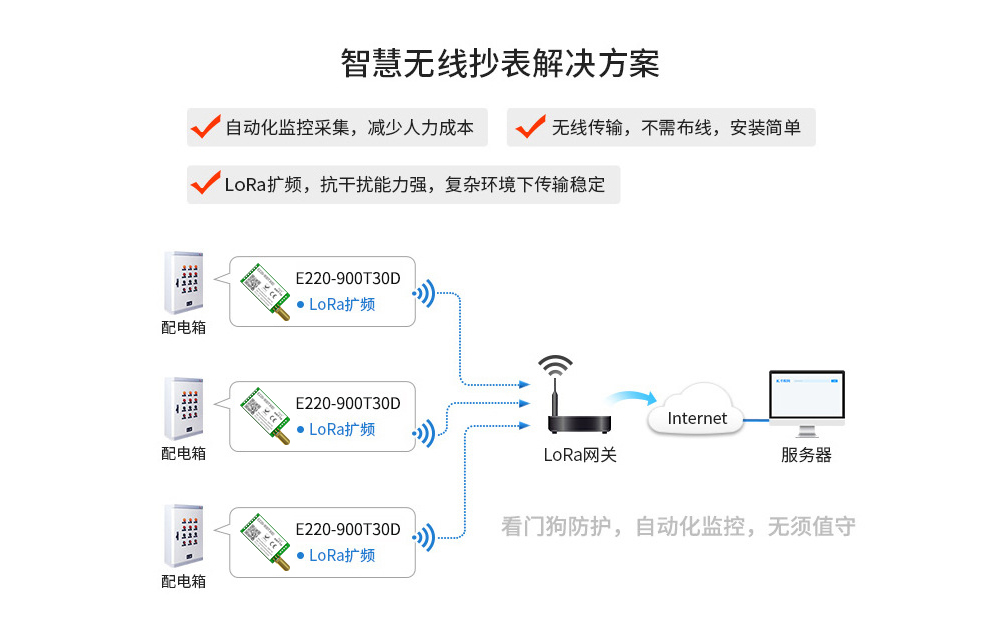

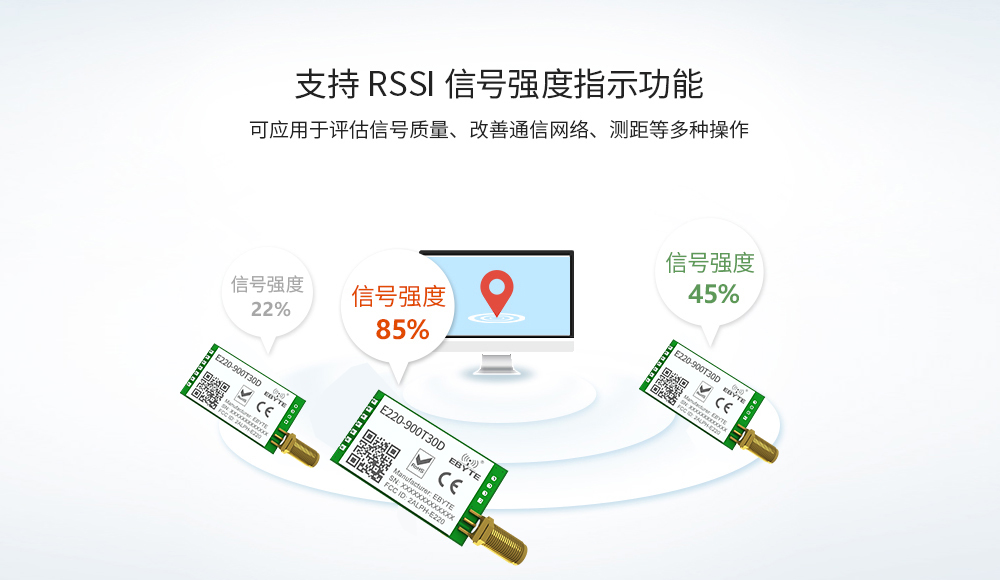

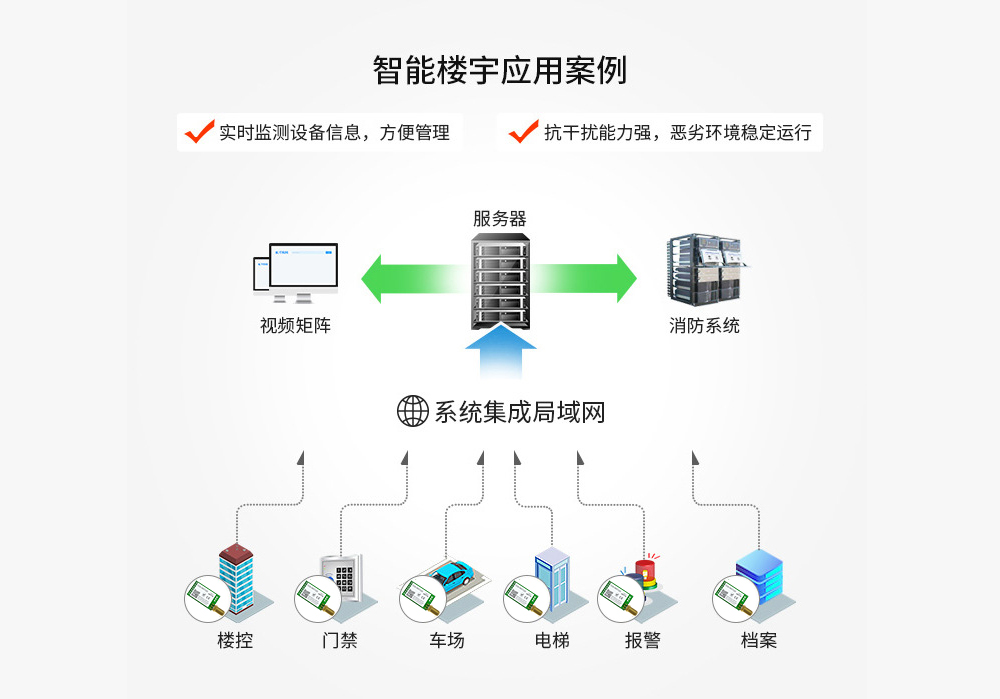

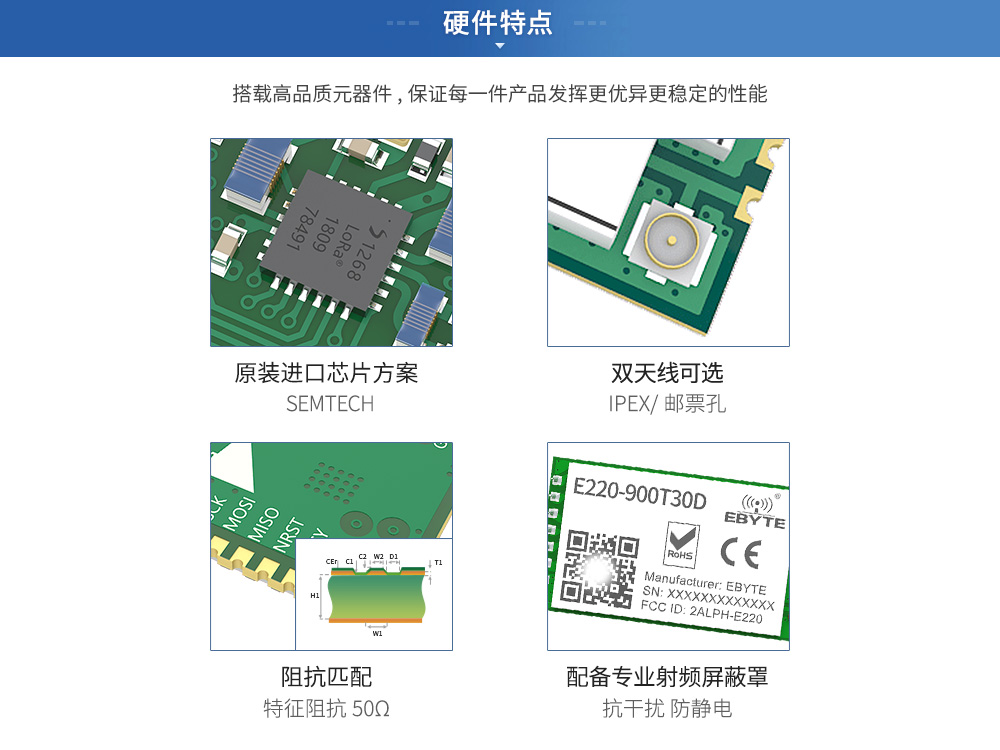

產品簡介：E220-900T30D采用全新一代的LoRa擴頻技術，基于LLCC68芯片方案設計的無線串口模塊（UART）。具有多種傳輸方式，工作在(850.125~930.125MHz）頻段（默認873.125MHz），LoRa模塊支持空中喚醒、載波監聽、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作電壓 | 3.0 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 620 | - | mA | 瞬時功耗@30dBm |
| 接收電流 | - | 17.2 | - | mA | - |
| 休眠電流 | - | 5.0 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 850.125 | 873.125 | 930.125 | MHz | 支持 ISM 頻段 |
| 發射功率 | 29 | 30 | 30 | dBm | - |
| 接收靈敏度 | -146 | -147 | -148 | dBm | 空中速率 2.4 kbps |
| 空中速率 | 2.4k | 2.4k | 62.5k | bps | 用戶編程控制 |
| 主要參數 | 性能 | 備注 |
| 參考距離 | 10km | 晴朗空曠，天線增益 5dBi，天線高度 2.5米，空中速率 2.4kbps |
| 發射長度 | 200 Byte | 可通過指令設置分包 32/64/128/200 字節發送 |
| 緩存容量 | 400 Byte | - |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 直插式 | - |
| 外形尺寸 | 24*43 mm | - |
| 射頻接口 | SMA-K | 等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳 |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳 |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 6 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.0V~5.5V DC |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 | |
| 11 | 固定孔 | 固定孔 |
