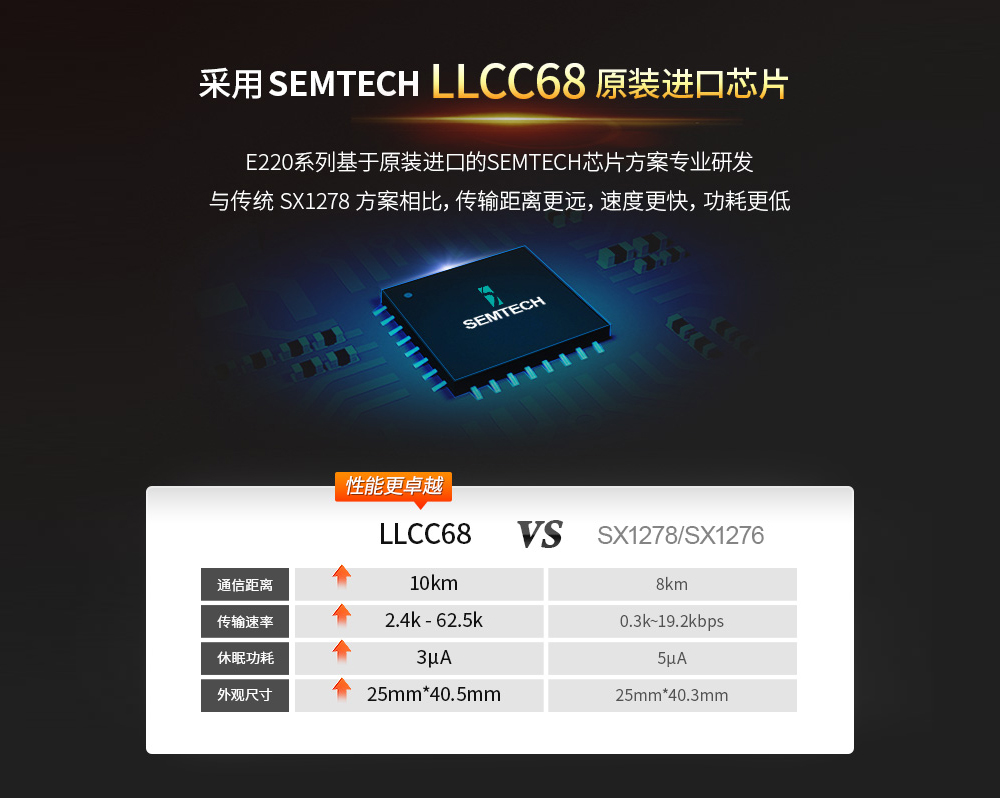

芯片方案：LLCC68

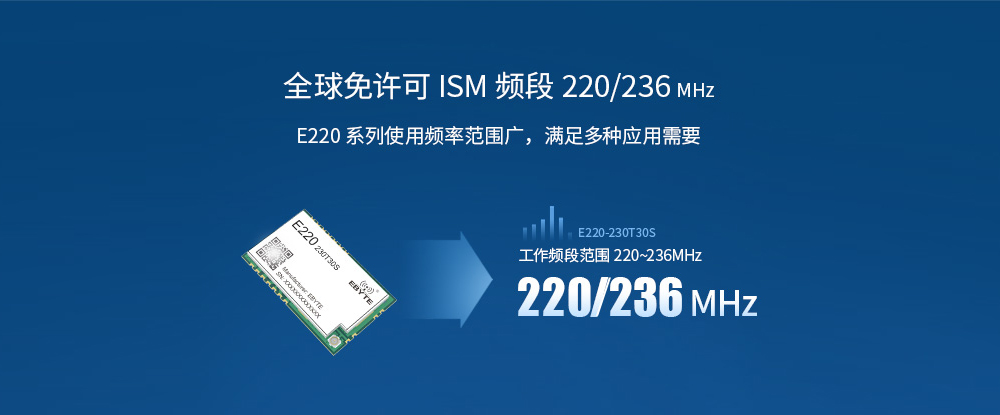

工作頻率：220.125～236.125MHz
發射功率：30dBm
通信距離：10km

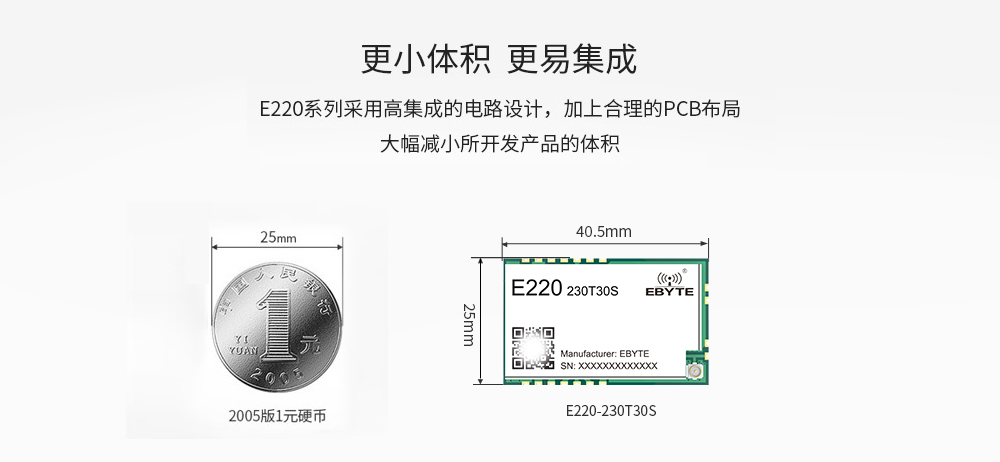

產品尺寸：25*40.5mm

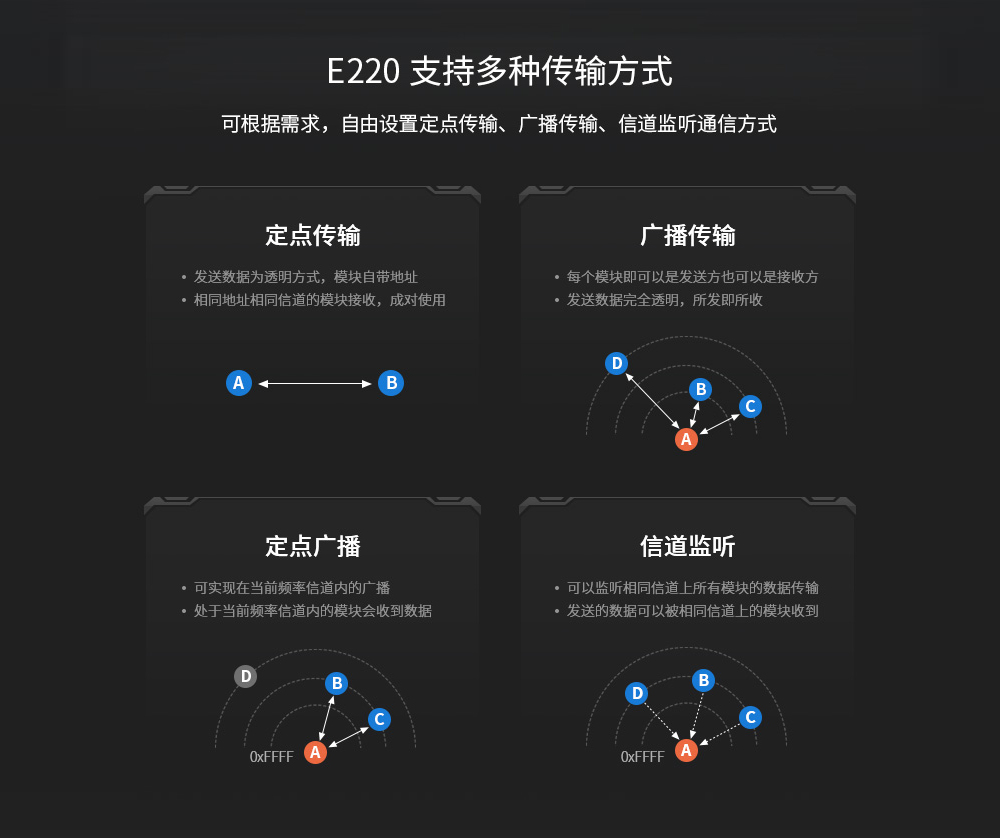

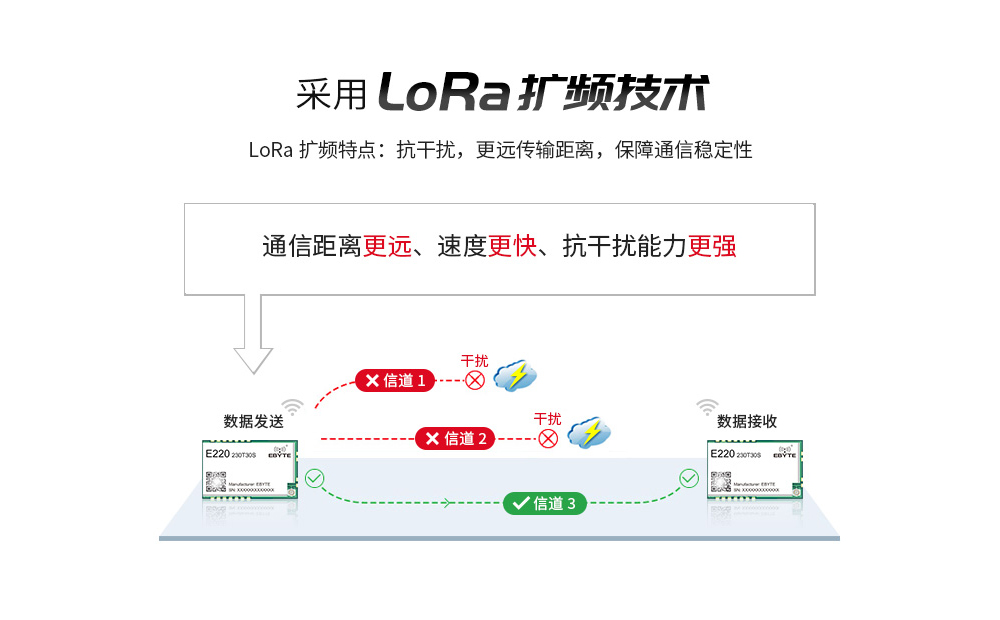

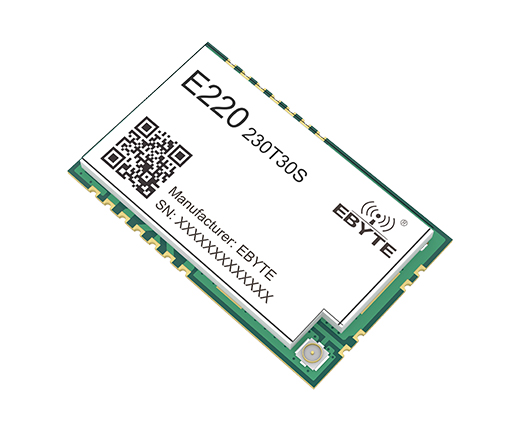

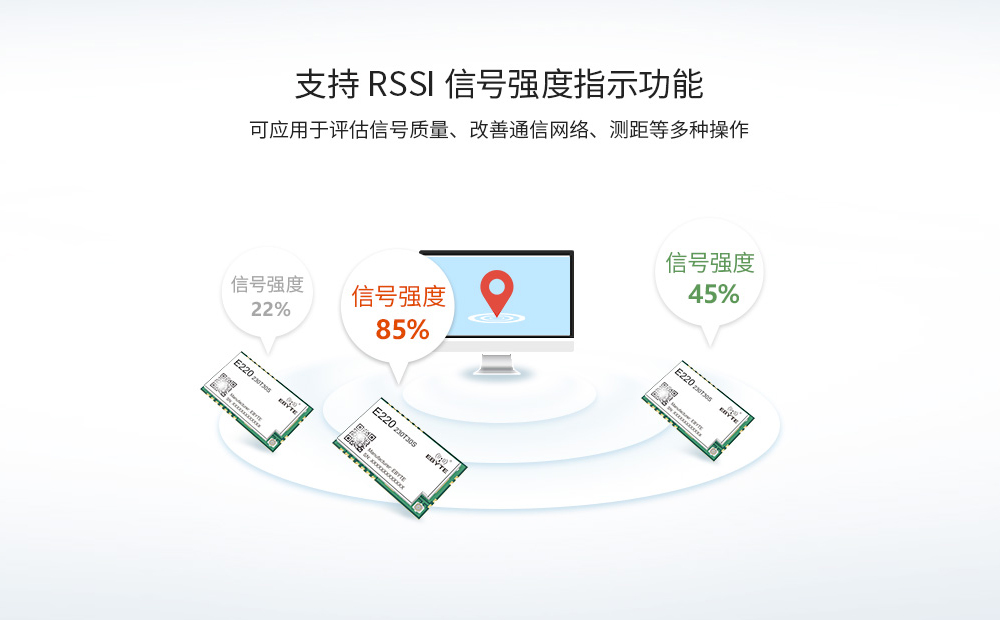

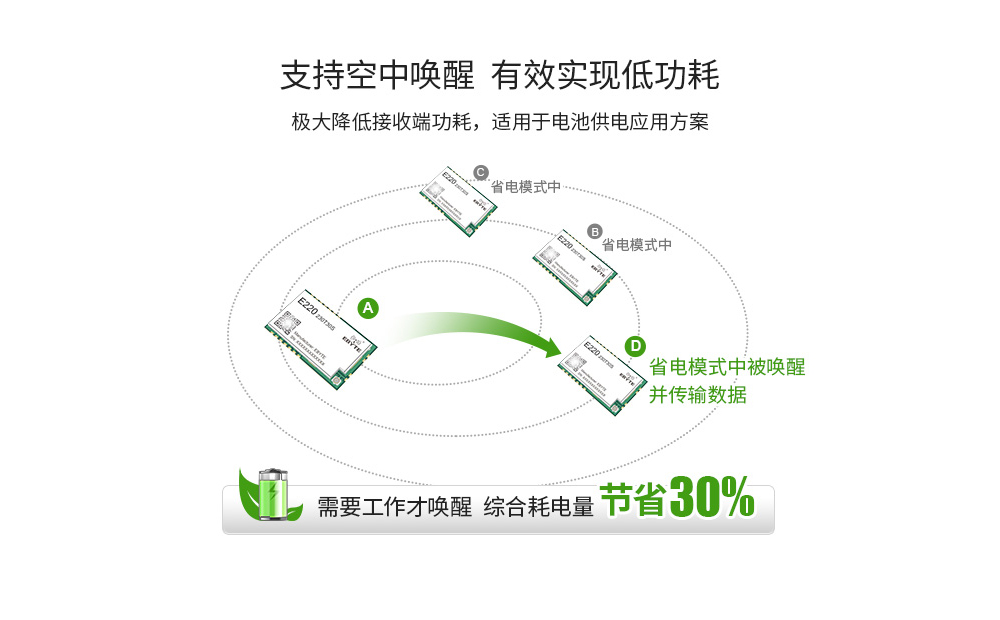

產品簡介：E220-230T30S是全新一代的LoRa技術UART無線串口模塊，LoRa模塊基于Semtech原廠的LLCC68芯片方案設計。LoRa模塊具有多種傳輸方式，工作在(220.125～236.125MHz）頻段（默認 230.125MHz），LoRa擴頻技術，TTL電平輸出，兼容3.3V與5V的IO口電壓。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 220.125~236.125MHz | 支持ISM頻段 |
| 發射功率 | 30 dBm | 最大功率（約1W） |
| 接收靈敏度 | -129dbm | 空中速率為2.4kbps |
| 空中速率 | 2.4k~62.5kbps | 用戶自行配置 |
| 實測距離 | 10000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米 |
| 硬件參數 | 參數值 | 備注 |

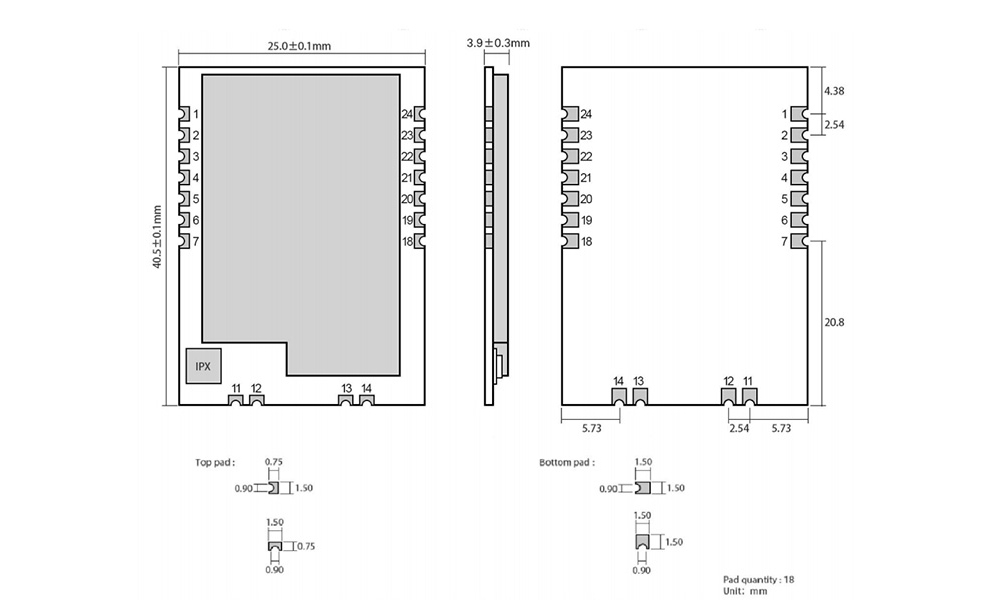

| 尺寸大小 | 25 * 40.5 mm | |

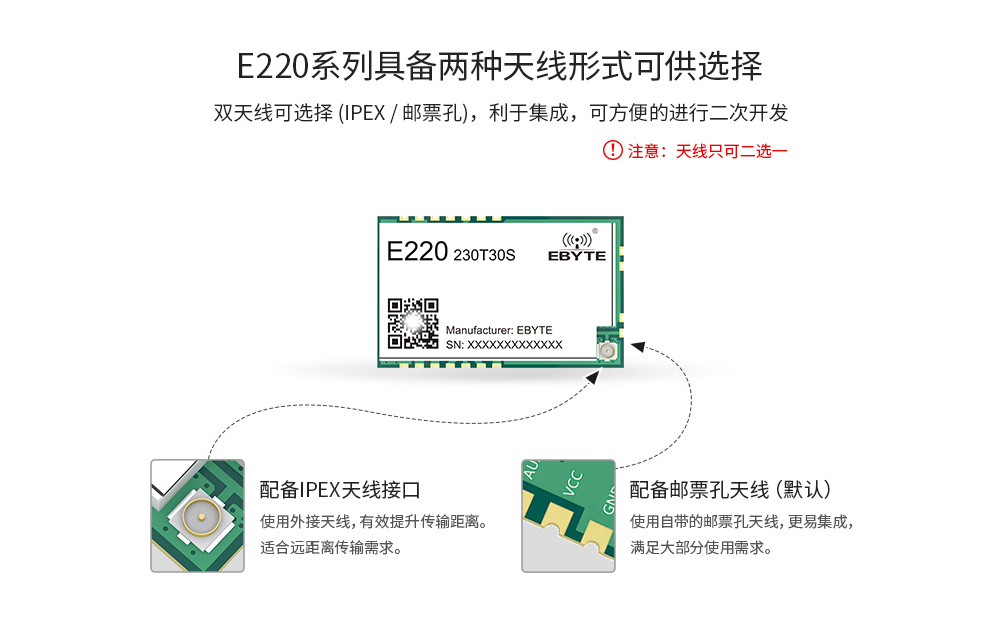

| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5VTTL 有風險燒毀 |
| 發射電流 | - | 610 | - | mA | 瞬時功耗 |
| 接收電流 | - | 17 | - | mA | |
| 休眠電流 | - | 3 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |

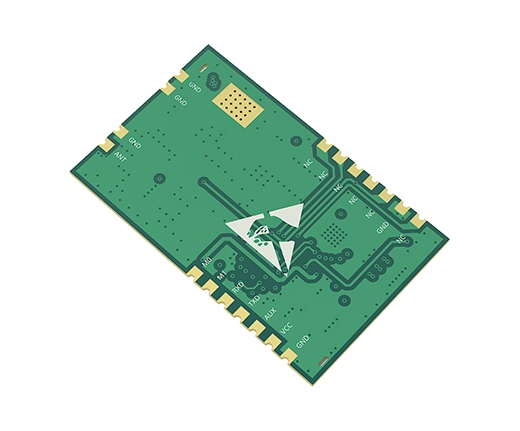

| No. | Name | Direction | Function |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 3 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低 電平；（可以懸空） |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 11 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 12 | GND | 固定地 | |
| 13 | GND | 固定地 | |
| 14 | GND | 固定地 | |
| 18 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 19 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 20 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 21 | NC | 輸入 | （用戶無需連接，懸空） |
| 22 | NC | 輸入 | （懸空，用戶無需連接） |
| 23 | GND | 輸入 | 固定地 |
| 24 | NC | 輸入 | （懸空，用戶無需連接） |
