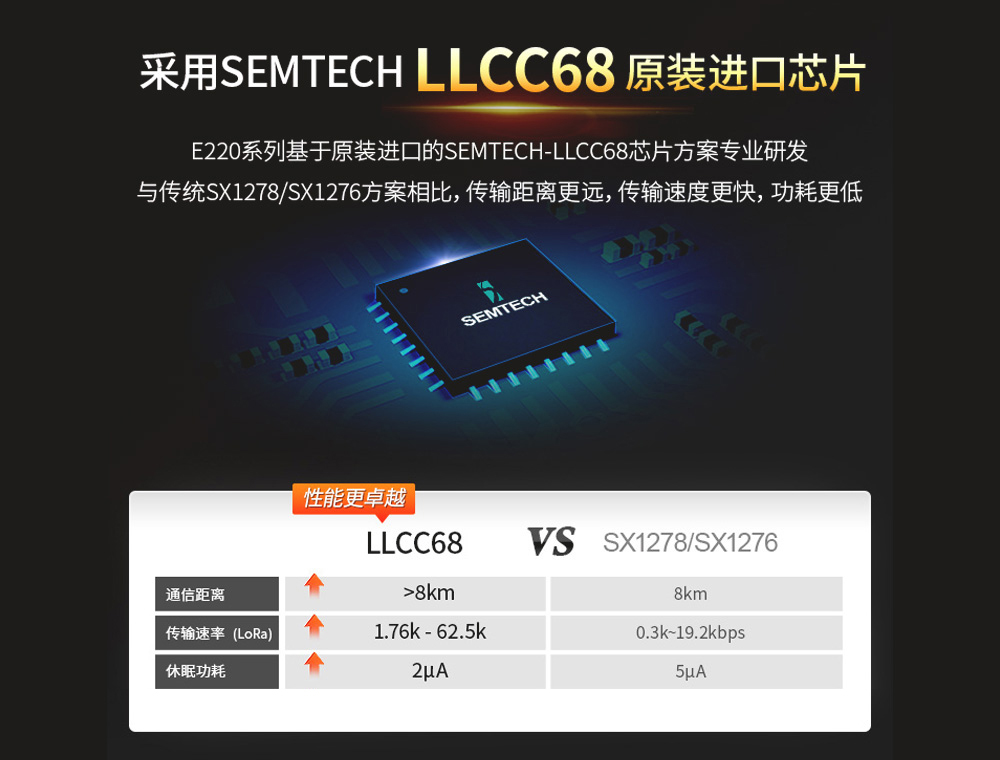

芯片方案：LLCC68
發射功率：22dBm
通信距離：5km

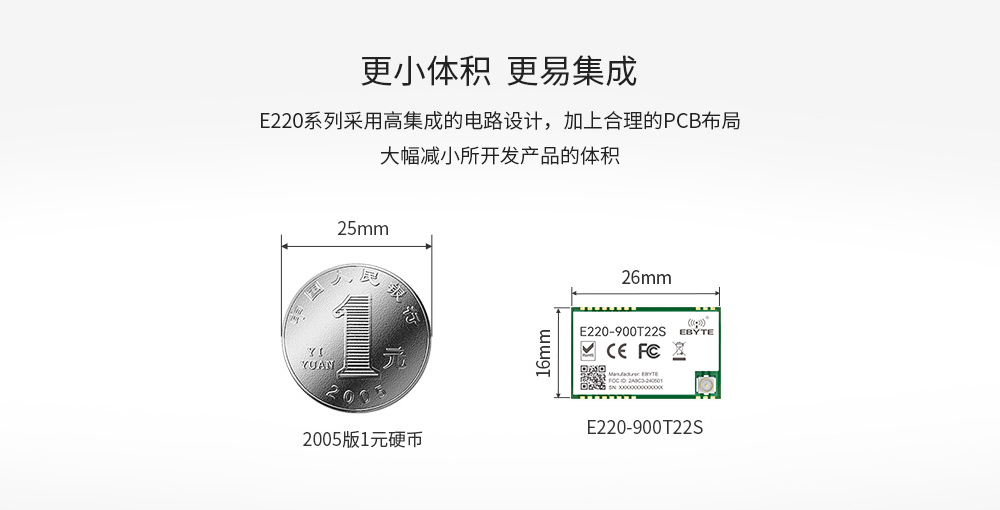

產品尺寸：16*26mm
產品重量：2.2±0.1g

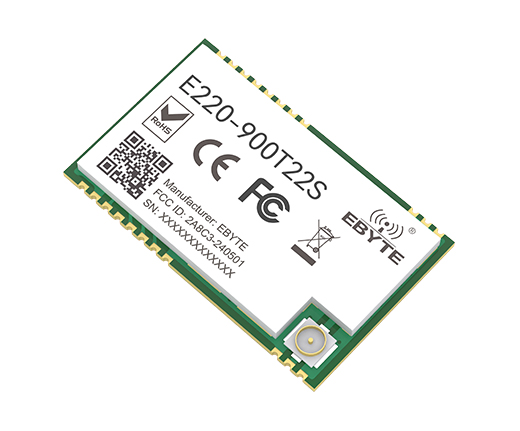

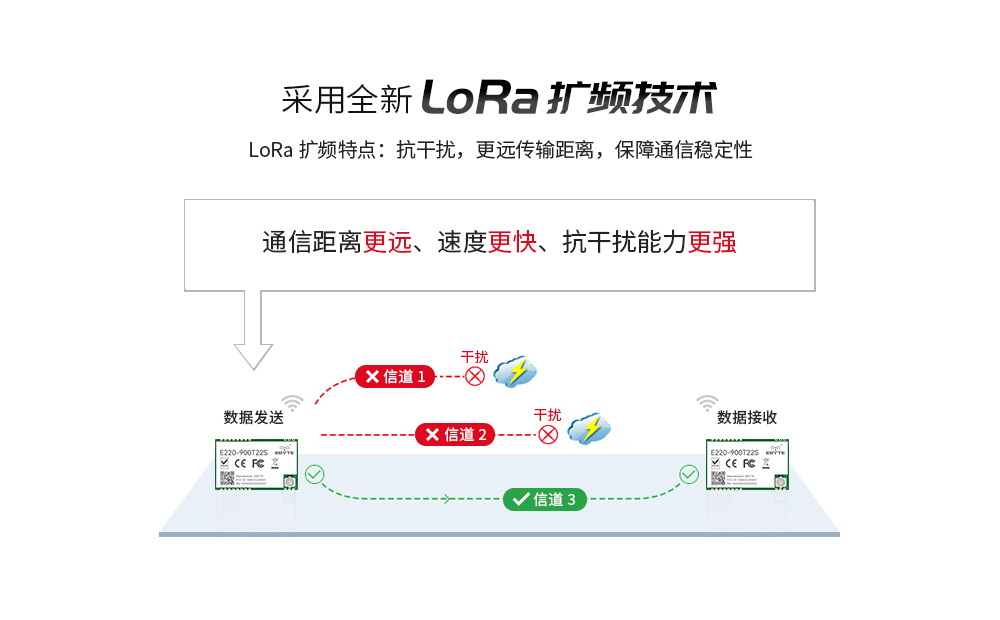

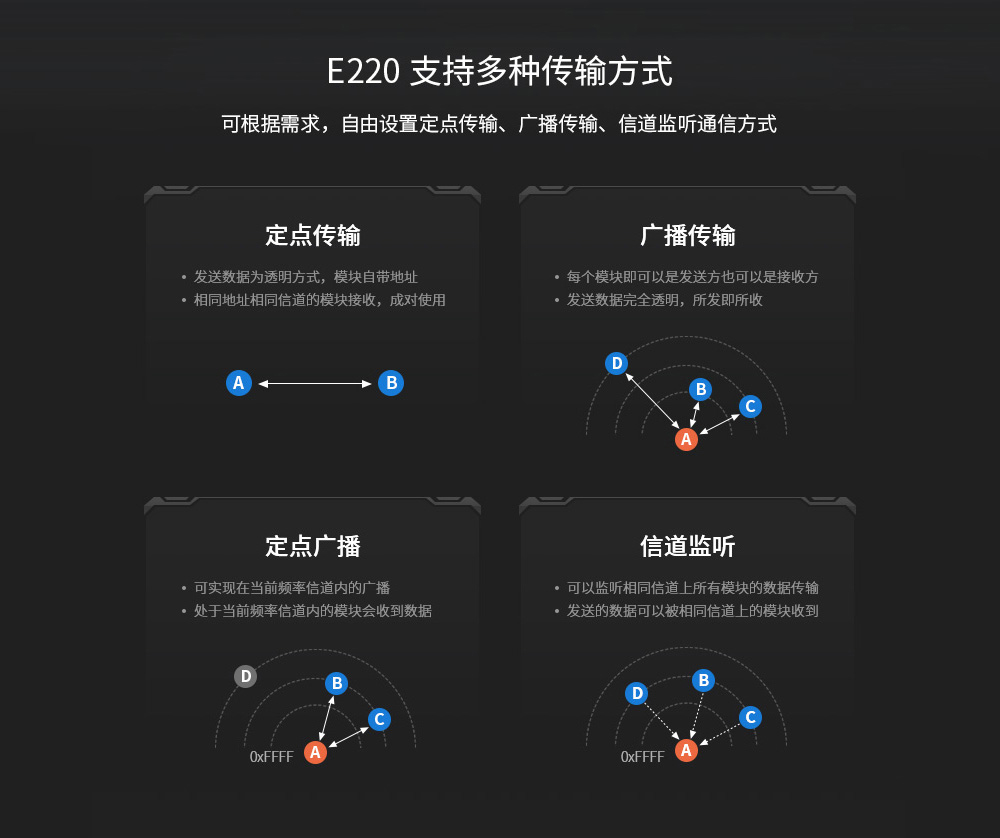

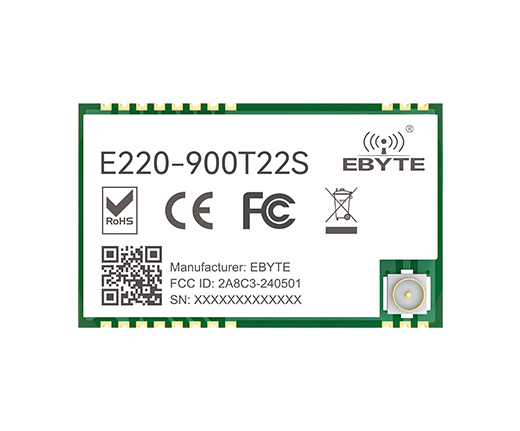

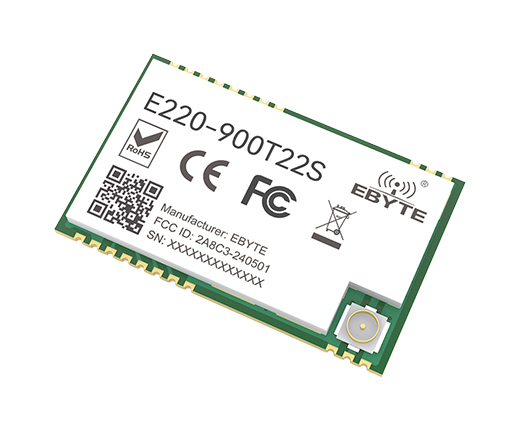

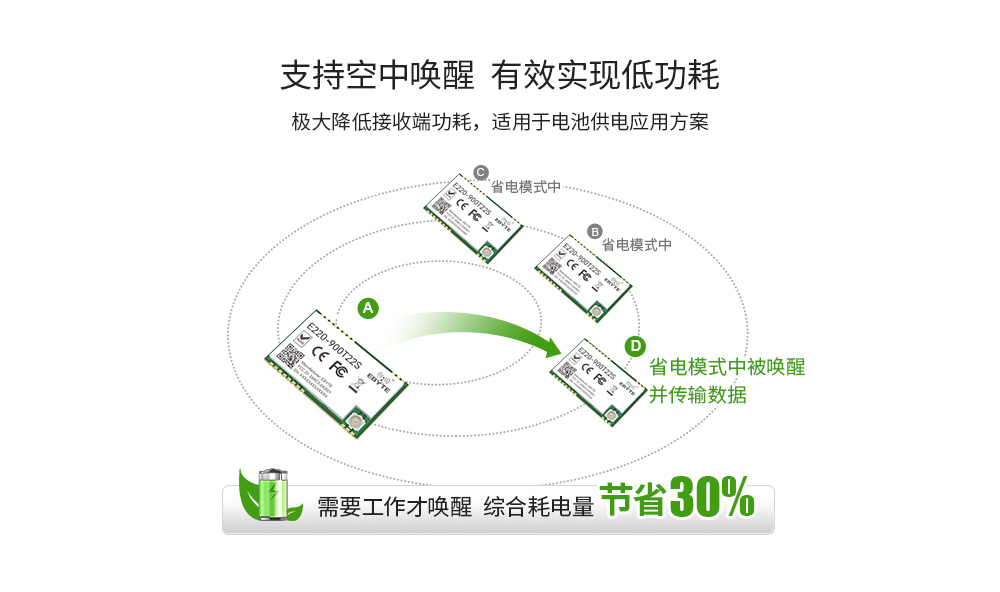

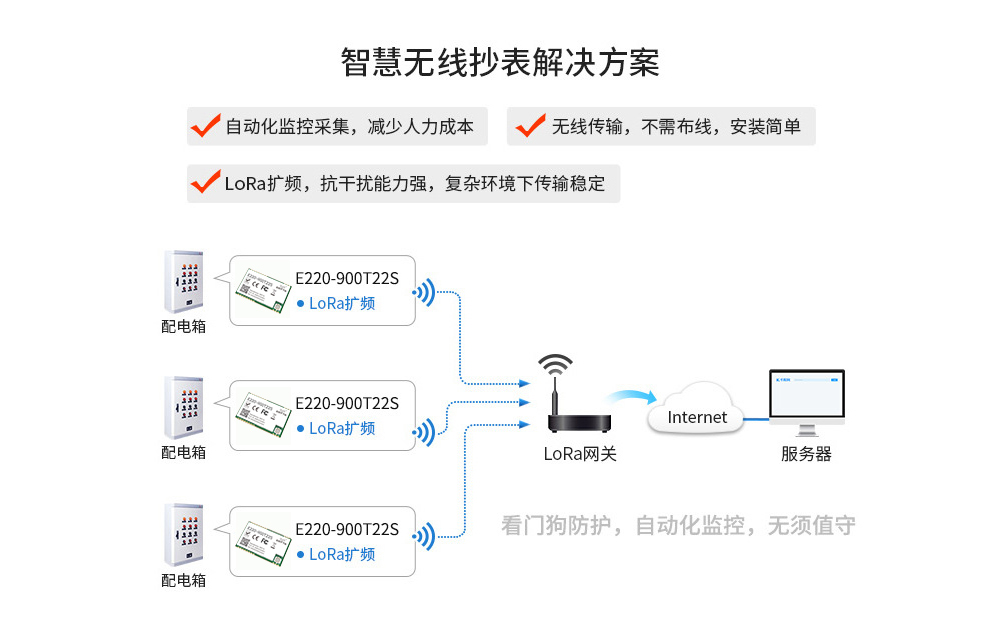

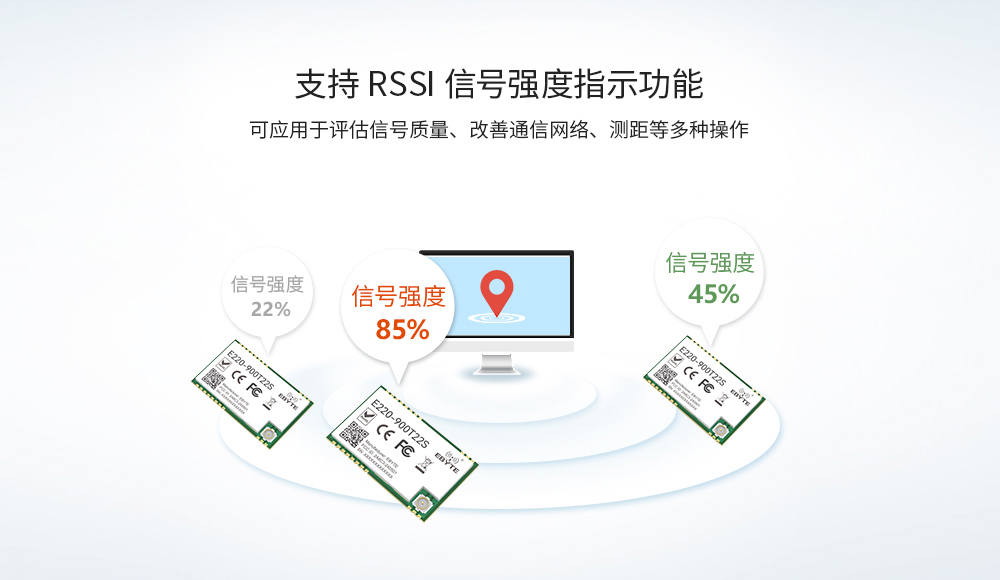

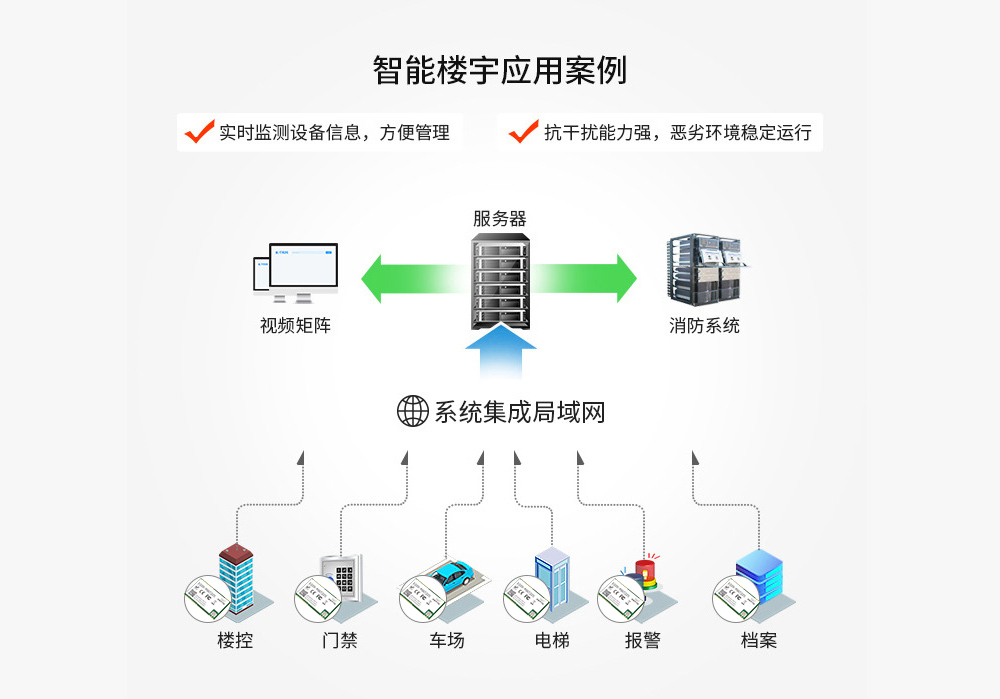

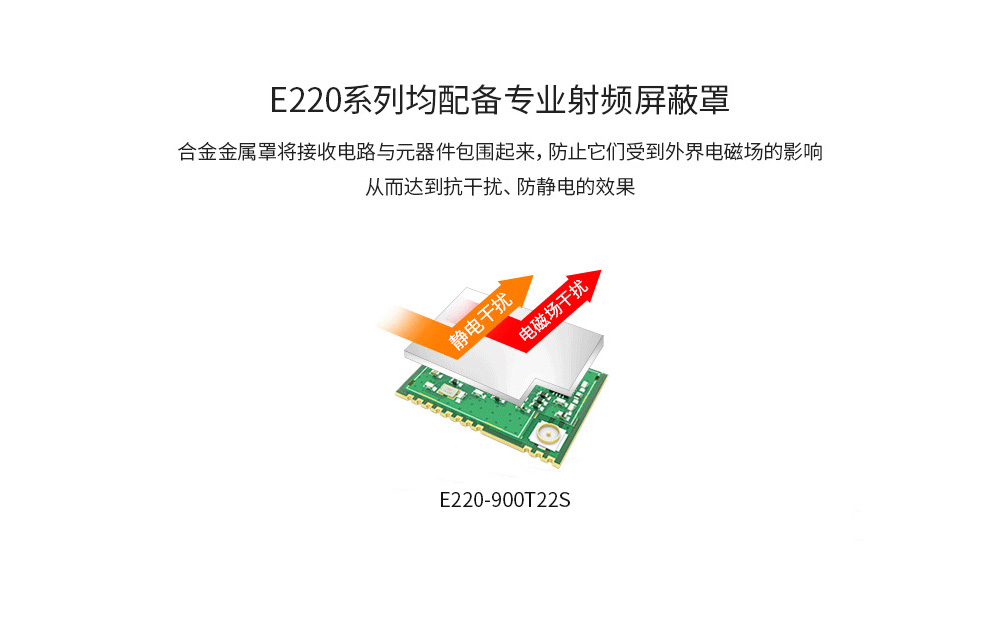

產品簡介：E220-900T22S是全新一代的LoRa無線串口模塊（UART），基于Semtech原廠的LLCC68芯片方案設計。LoRa模塊具有多種傳輸方式，工作在(850.125～930.125MHz）頻段（默認873.125MHz），LoRa擴頻技術。傳輸距離更遠，速度更快，功耗更低；支持空中喚醒、載波監聽、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。

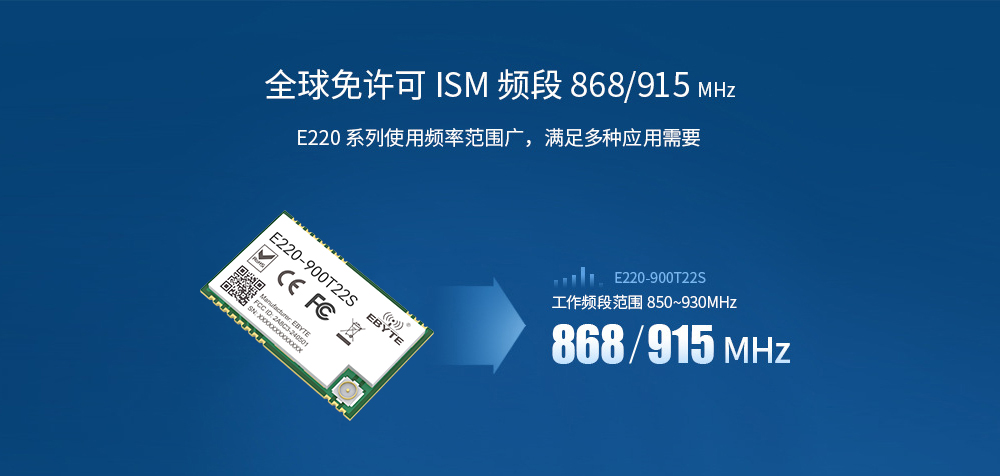

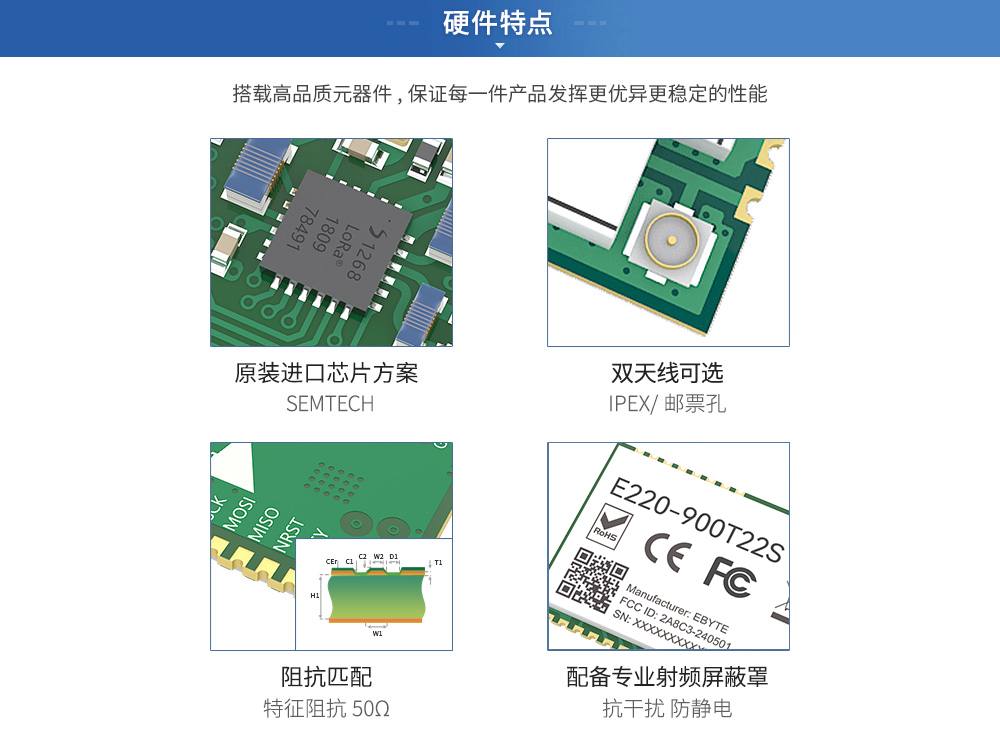

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 850.125~930.125MHz | 默認873.125MHz，信道數81 |
| 發射功率 | 22 dBm | 最大功率（約160mW） |
| 接收靈敏度 | -129dbm | - |
| 空中速率 | 2.4k~62.5kbps | - |
| 實測距離 | 5000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米 |
| 硬件參數 | 參數值 | 備注 |

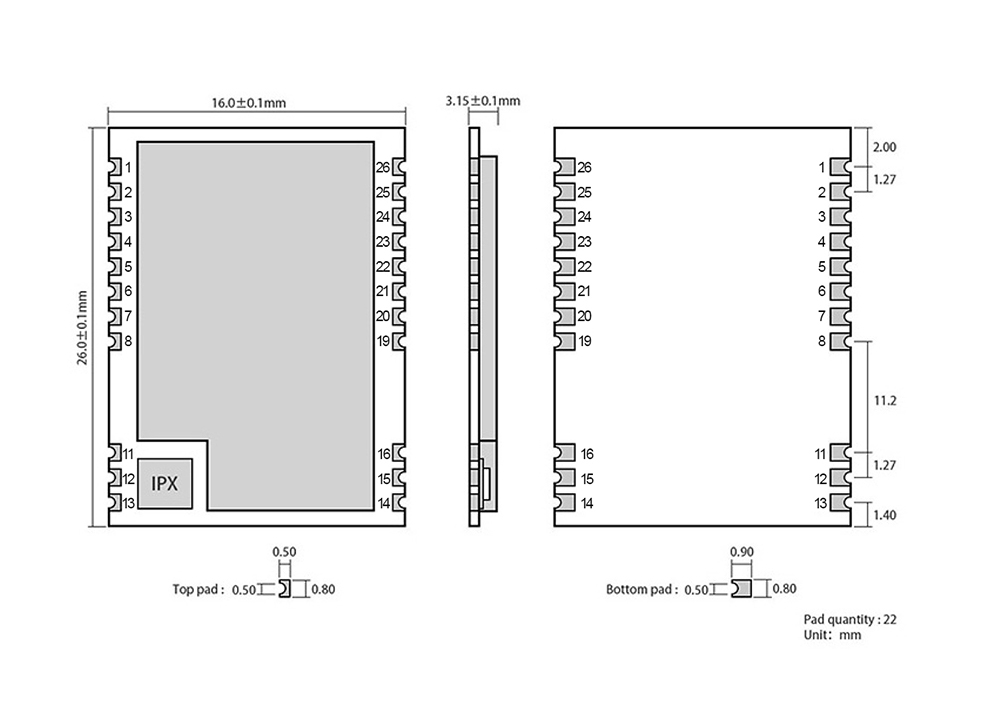

| 尺寸大小 | 16 * 26 mm | |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | 大于等于3.3V可保證輸出功率 |
| 通信電平 | 3.0 | 3.3 | 5.2 | V | |
| 發射電流 | - | 110 | - | mA | 瞬時功耗 |
| 接收電流 | - | 11 | - | mA | |
| 休眠電流 | - | 2 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ |

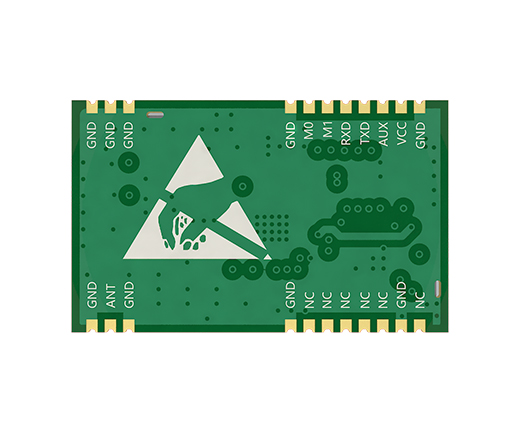

| No. | Name | Direction | Features |
| 1 | NC | - | 空腳 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線 |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E220-400M33S | SPI | LLCC68 | 400M | 33 | 16 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-900MBL-02 | USB | - | - | - | - | - | - | - | E220-900MM22S開發評估套件 | ||
| E220-400MBL-02 | USB | - | - | - | - | - | - | - | E220-400MM22S開發評估套件 | ||
| E220-900MM22S | SPI | LLCC68 | 850M 930M | 21~22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-400MM22S | SPI | LLCC68 | 410M 493M | 22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-230T30D | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 插針式 | 24*43 | 新一代 LoRa擴頻 | ||
| E220-230T30S | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa擴頻 | ||
| E220-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-900M22S開發評估套件 | ||
| E220-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-400M22S開發評估套件 | ||
| E220P-400T22S | UART | LLCC68 | 433M 470M | 22 | 7 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400R30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 插針式 | 26*48 | 全新 LoRa 擴頻 | ||
| E220-900M22S | SPI | LLCC68 | 868M 915M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-400M22S | SPI | LLCC68 | 433M 470M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-900TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T22S模塊測試板 | ||
| E220-900TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T30S模塊測試板 | ||
| E220-900T30S | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa 擴頻 | ||
| E220-900T22S | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代LoRa擴頻 | ||
| E220-400T22S | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400T30S | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa擴頻 | ||
| E220-400TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T30S模塊測試板 | ||
| E220-400TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T22S模塊測試板 | ||
| E220-400T30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 擴頻 | ||
| E220-400T22D | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 全新一代 LoRa 擴頻技術 | ||
| E220-900T22D | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 新一代LoRa擴頻 | ||
| E220-900T30D | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 新一代 LoRa 擴頻 | ||
| E220-900M30S | SPI | LLCC68 | 868M 915M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-400M30S | SPI | LLCC68 | 433M 470M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 |
