芯片方案：LLCC68
工作頻率：410.125~493.125MHz
發射功率：22dBm
通信距離：5km

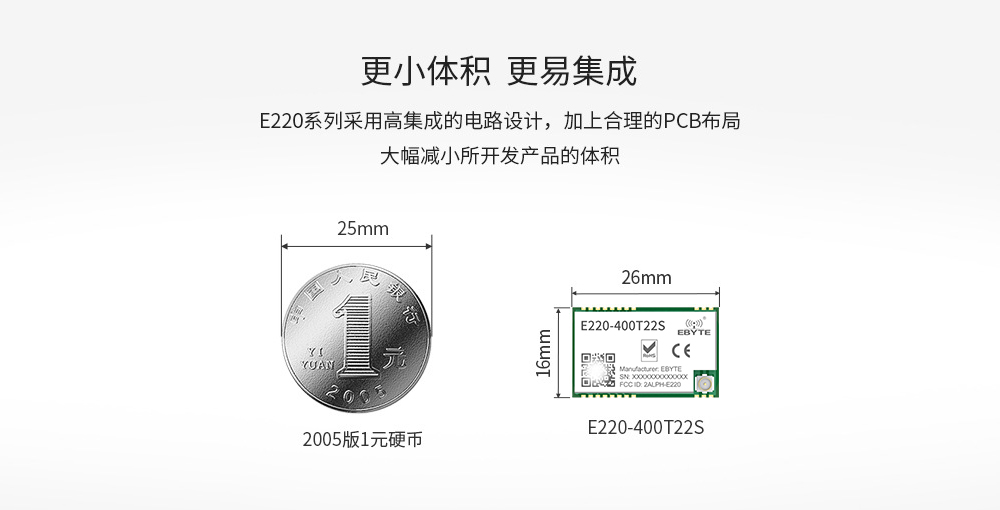

產品尺寸：16*26mm
產品重量：2.2±0.1g

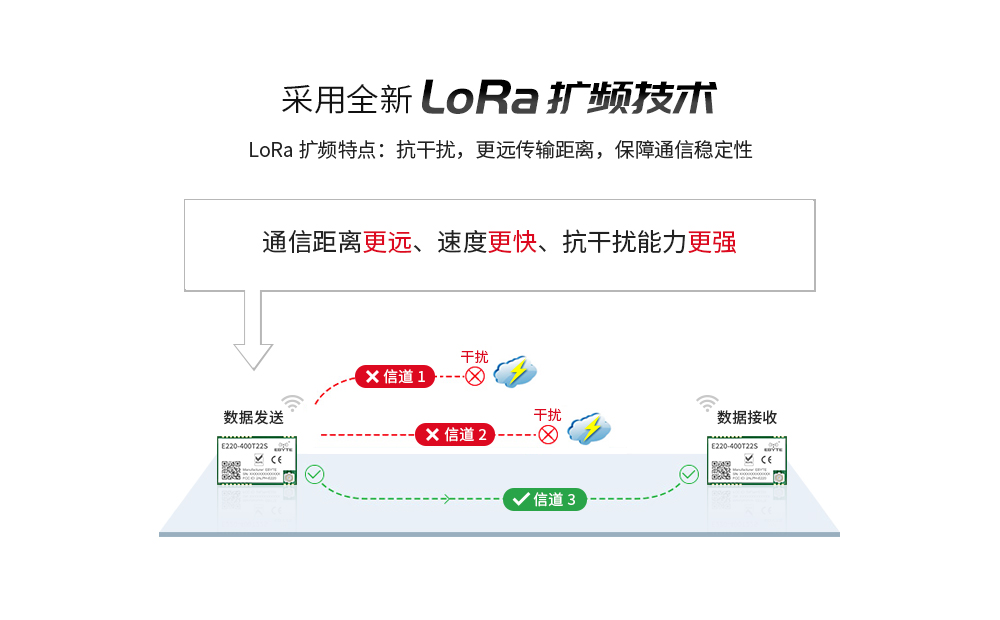

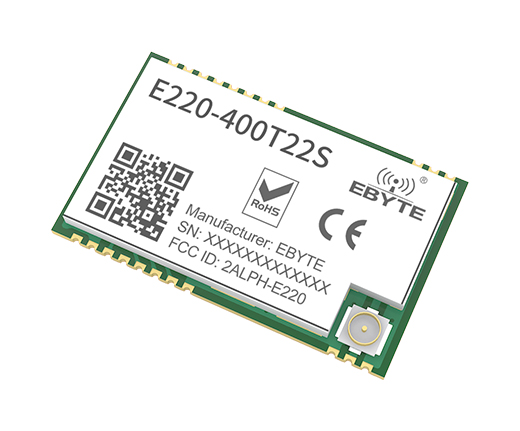

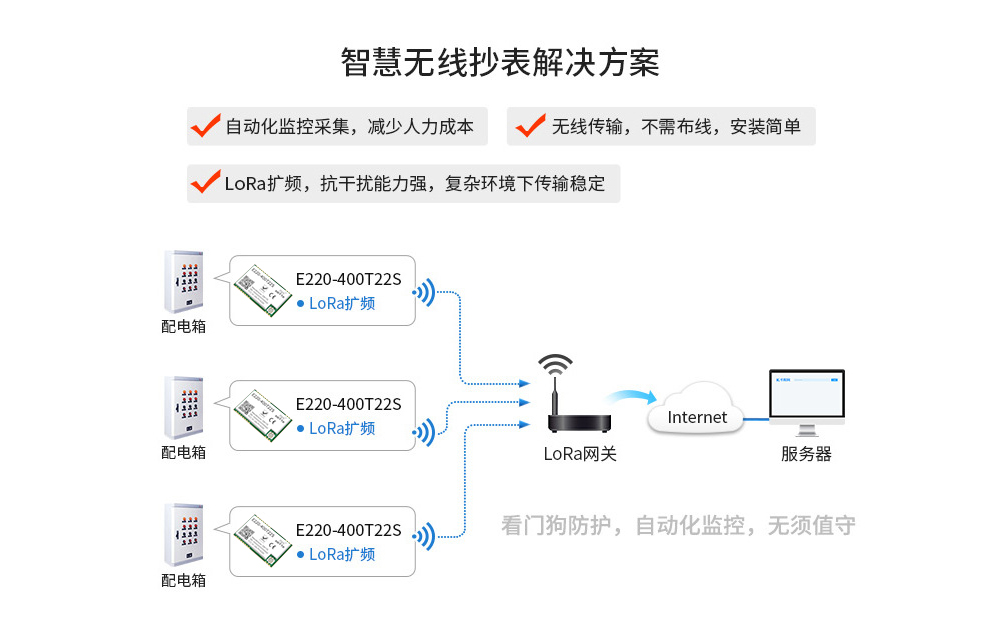

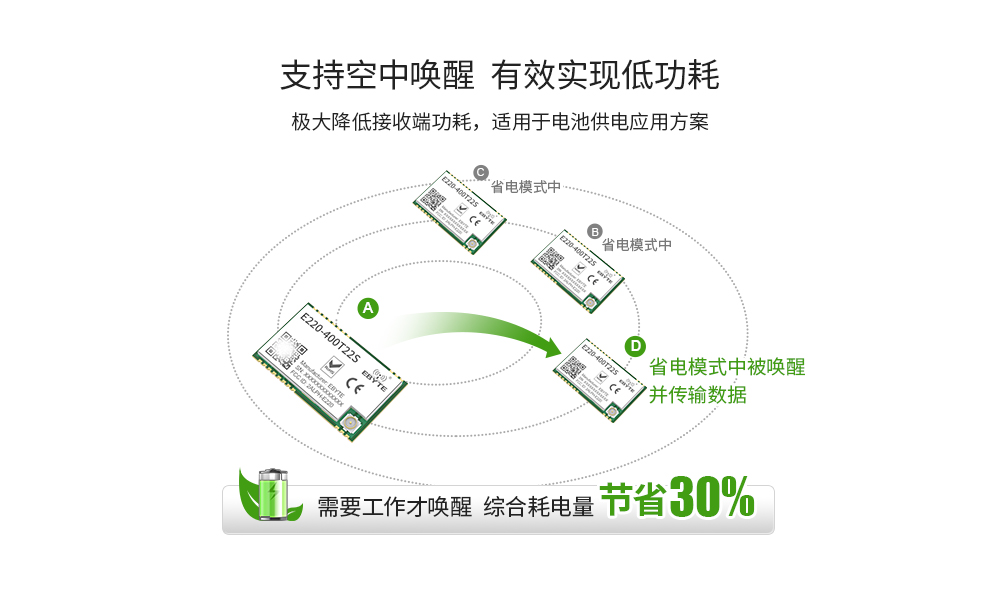

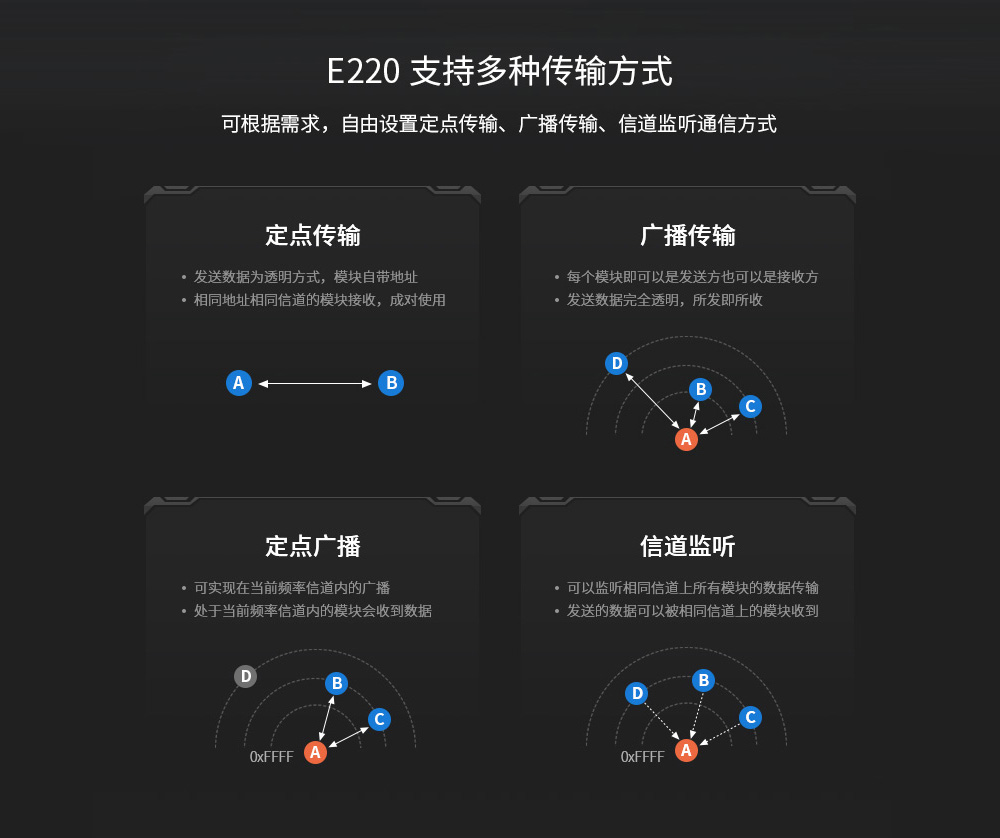

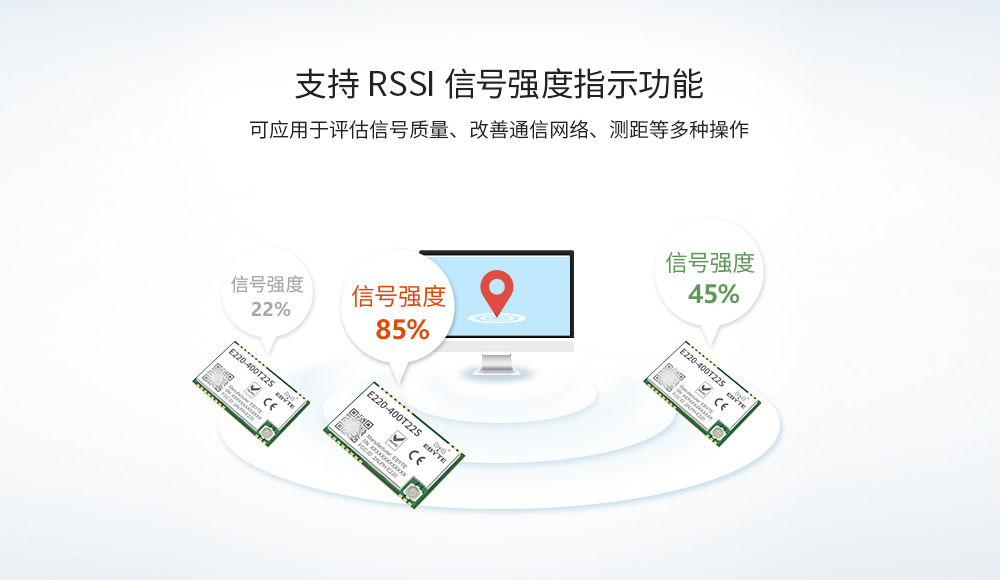

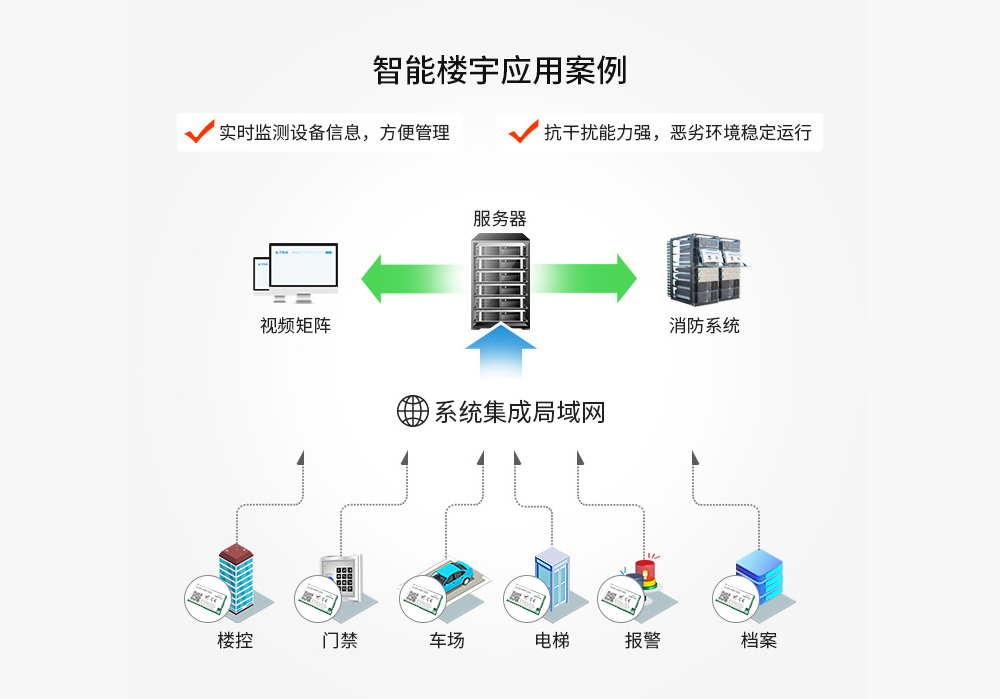

產品簡介：E220-400T22S是全新一代的LoRa無線串口模塊（UART），基于Semtech原廠的LLCC68芯片方案設計。具有多種傳輸方式，默認433.125MHz頻段，LoRa 擴頻技術。傳輸距離更遠，速度更快，功耗更低；支持空中喚醒、載波監聽、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。

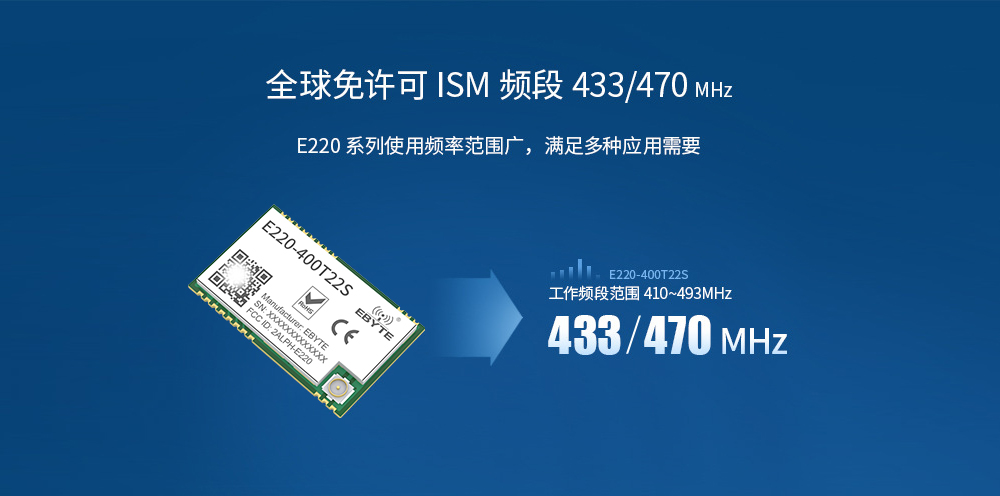

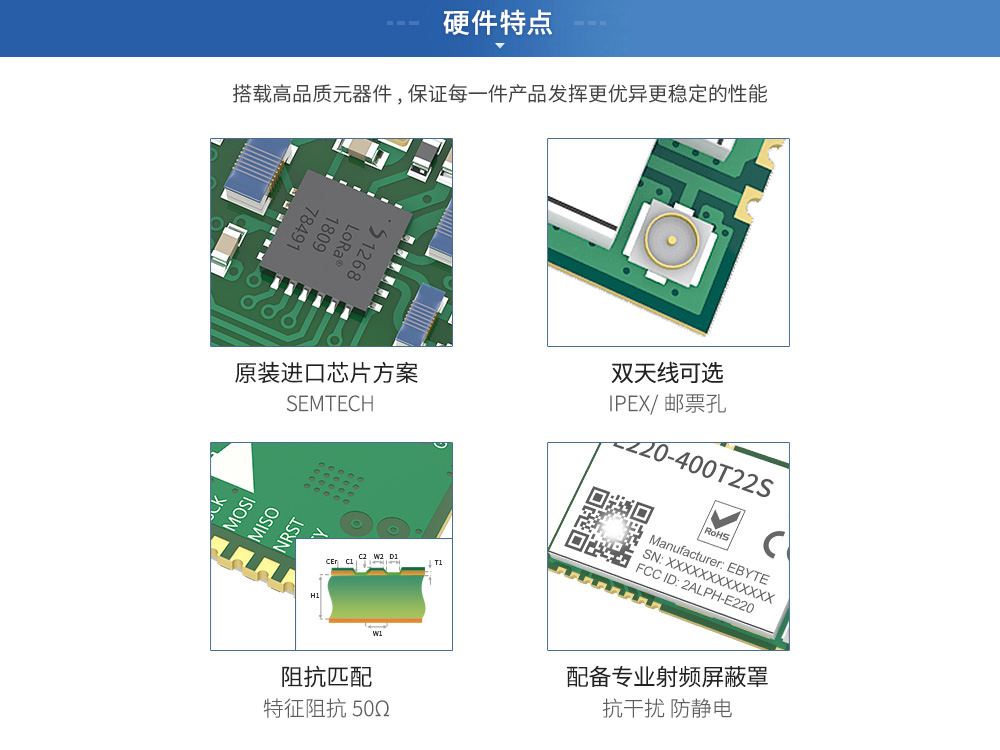

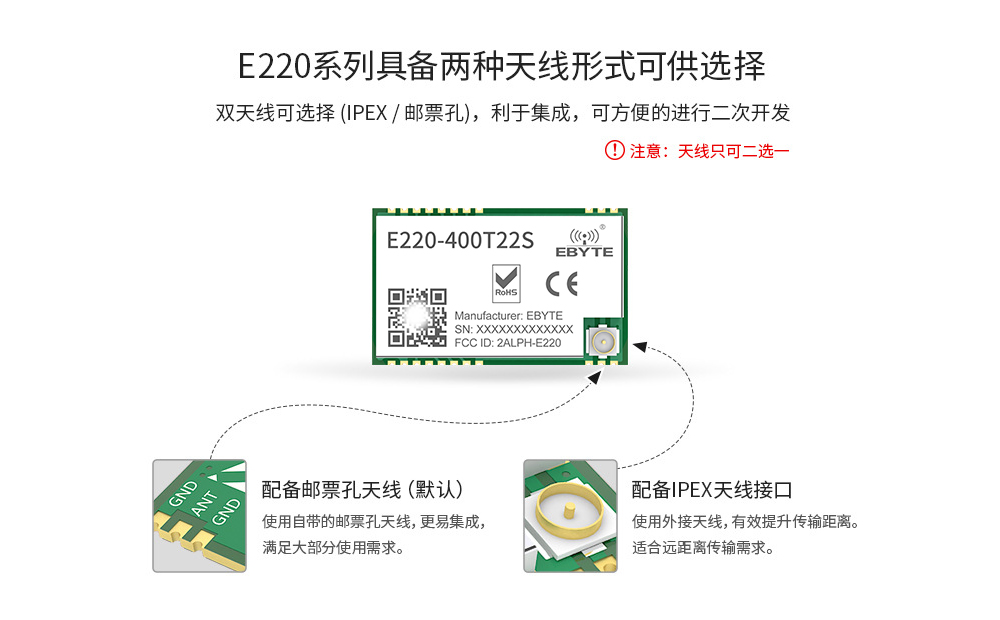

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 支持 ISM 頻段 |
| 發射功率 | 22 dBm | 最大功率（約160mW） |
| 接收靈敏度 | -129dbm | - |
| 空中速率 | 2.4k~62.5kbps | - |
| 實測距離 | 5000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 16 * 26 mm | |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | |
| 發射電流 | - | 110 | - | mA | 22dBm（160mW） |
| 接收電流 | - | 11 | - | mA | |
| 休眠電流 | - | 2 | - | uA | |
| 工作溫度 | -40 | 20 | +85 | ℃ |
| No. | Name | Direction | Features |
| 1 | NC | - | 空腳 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線 |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
