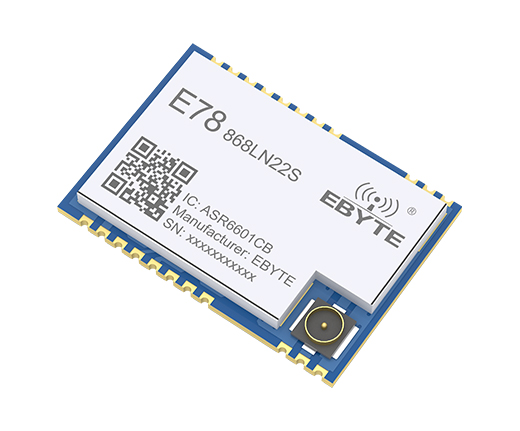

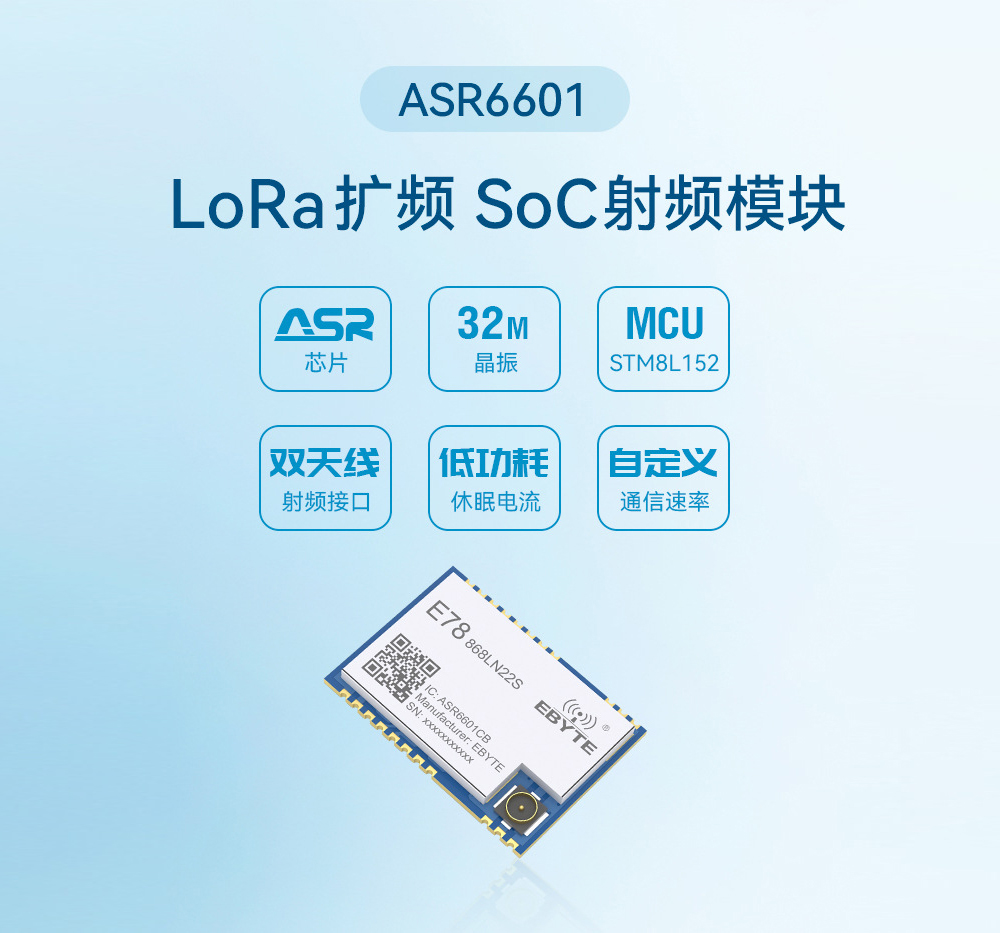

E78-868LN22S（6601） loraWan節點模塊

芯片方案：ASR6601

發射功率：22dBm

通信距離：5.6km

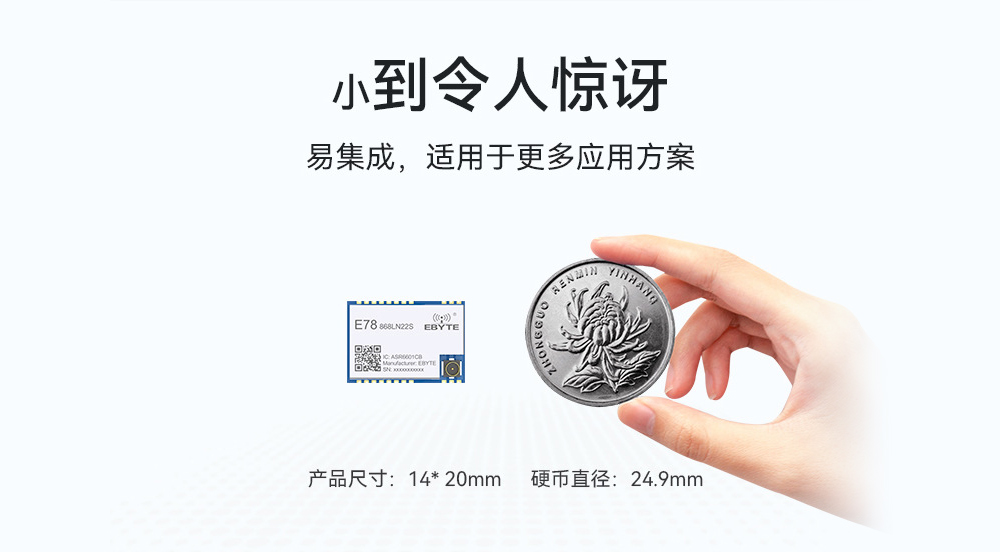

產品尺寸：14*20mm

產品重量：1.56g±0.1g

產品簡介：E78-868LN22S(6601)系列產品是成都億佰特電子科技有限公司設計生產的標準LoraWan節點模塊，工作頻段在850~925MMHZ，支持 CLASS –A/CLASS-C 節點類型，支持ABP/OTAA 兩種入網方式，同時，該模塊具備多種低功耗模式，外部通信接口采用標準 UART，用戶通過 AT 指令簡單配置即可接入標準 LoraWan 網絡中，是當下物聯網應用的絕佳選擇。

技術手冊

樣品購買

概述特點

概述特點 性能參數 引腳定義相關下載訂購方式知識應用系列產品

lorawan網關模塊

E78-868LN22S（6601）-官網

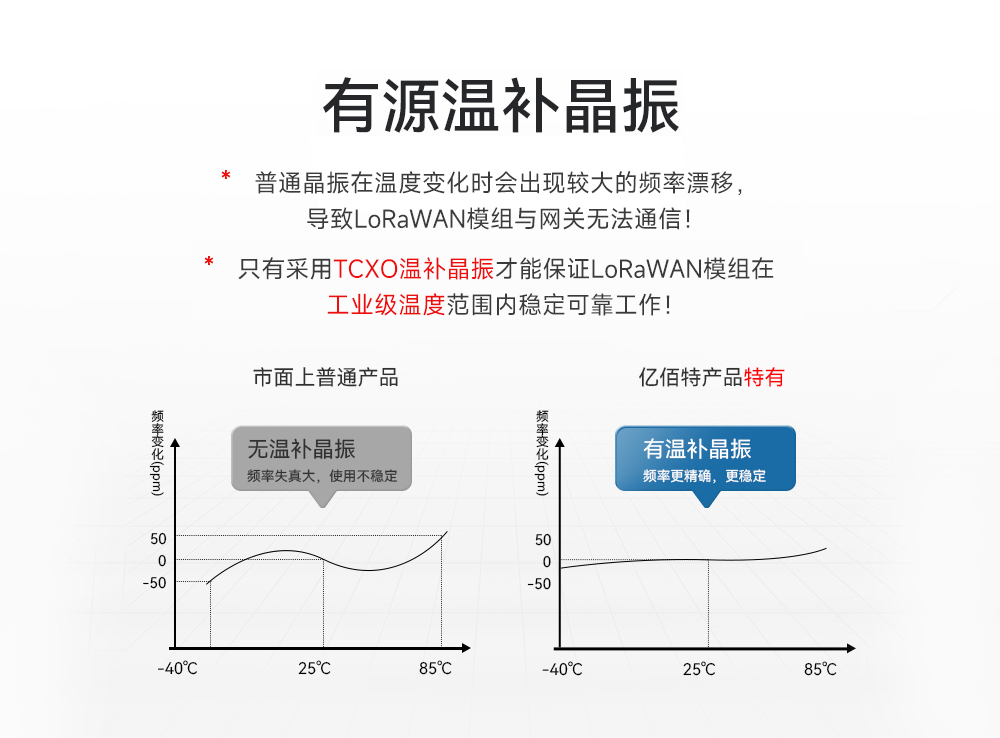

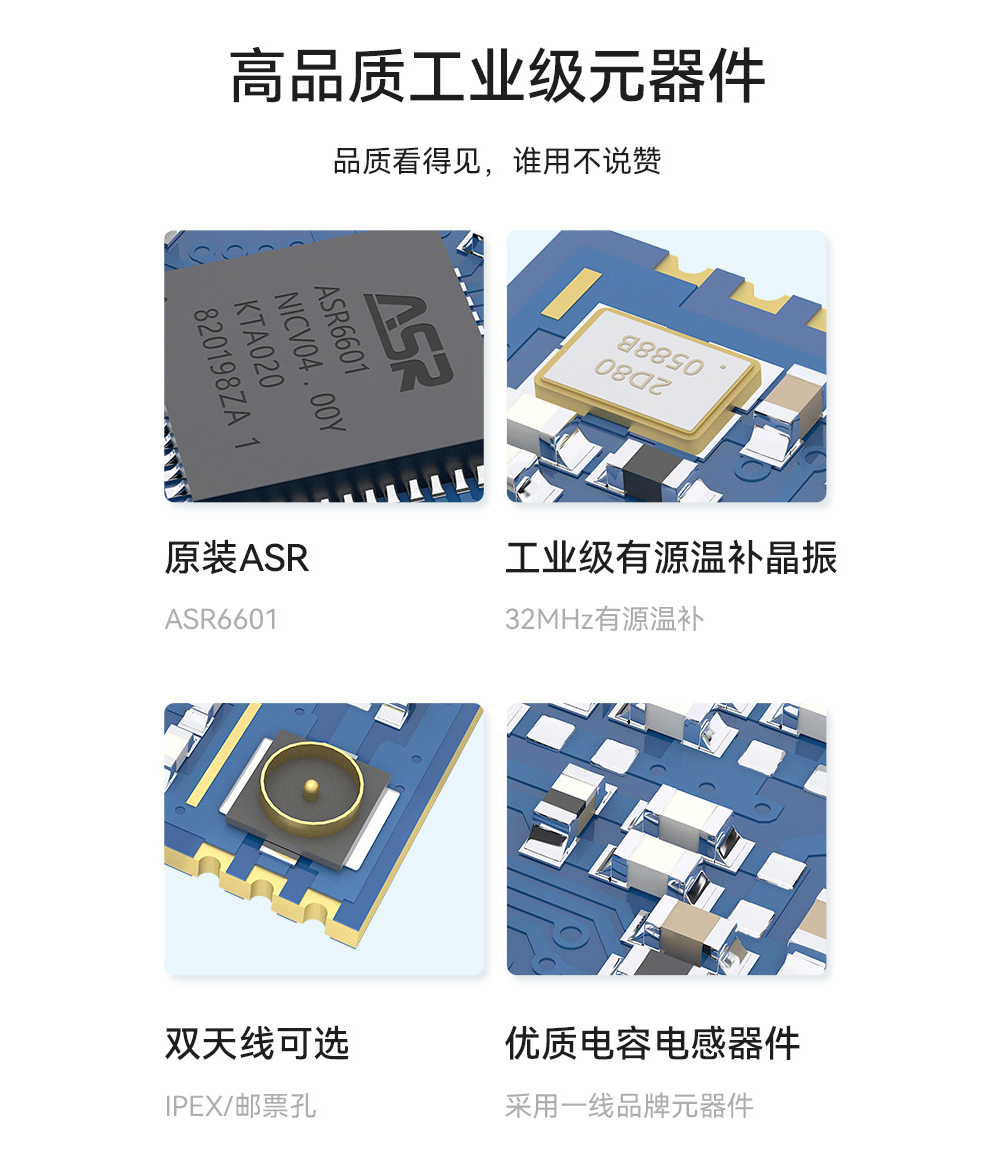

有源溫補晶振
LORAWAN模塊頻段修改

主要參數	參數值	備注

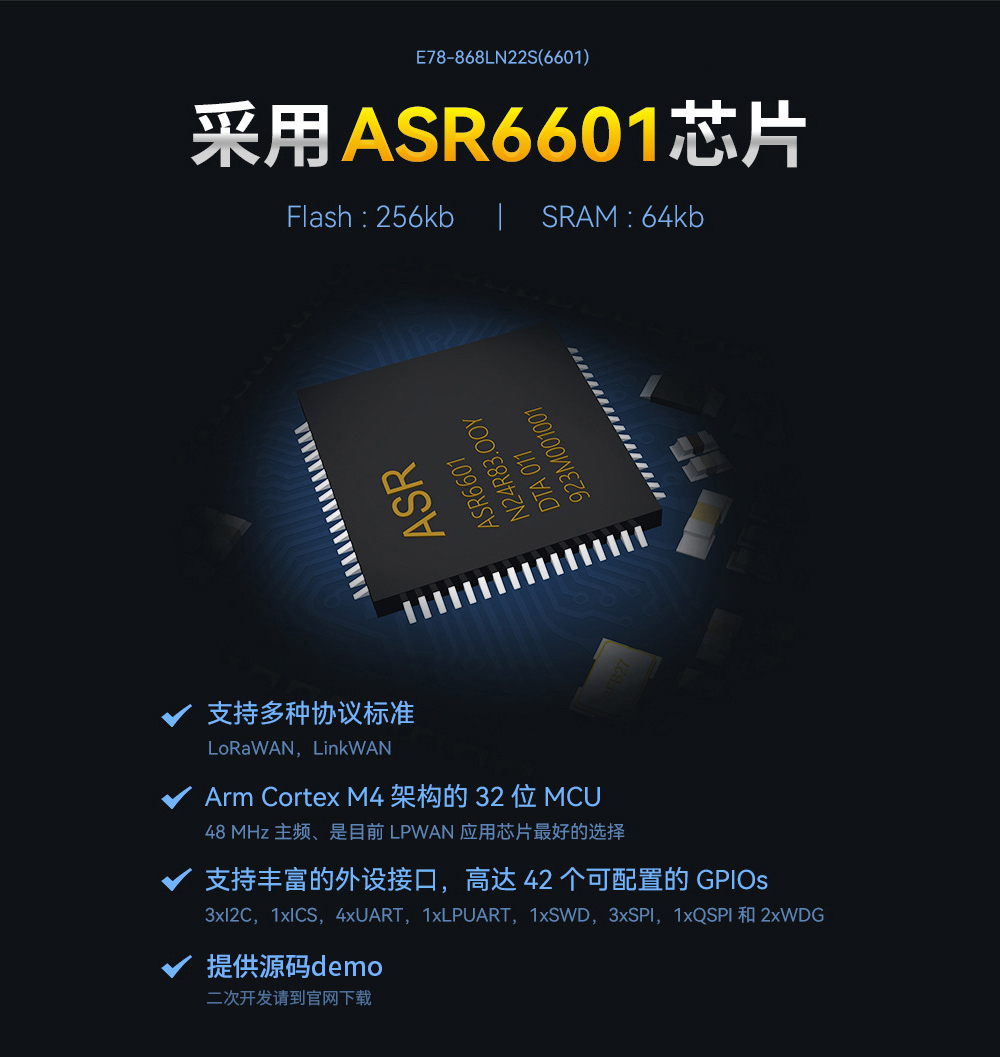

核心 IC	ASR6601CB	-

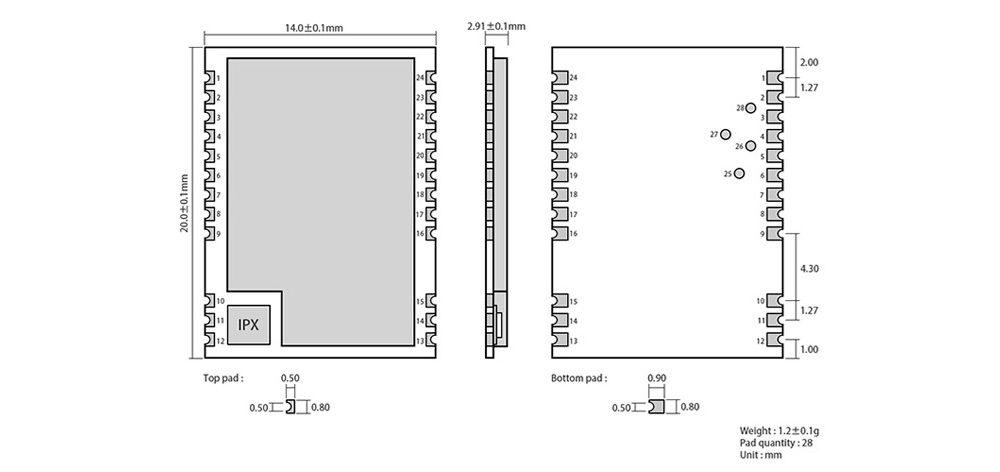

尺寸	20* 14*2.8 mm	-
模塊凈重	1.2g	-
工作溫度	-40 ~ 85℃	-
工作濕度	10% ~ 90%	-
儲存溫度	-40 ~ 125°C	-

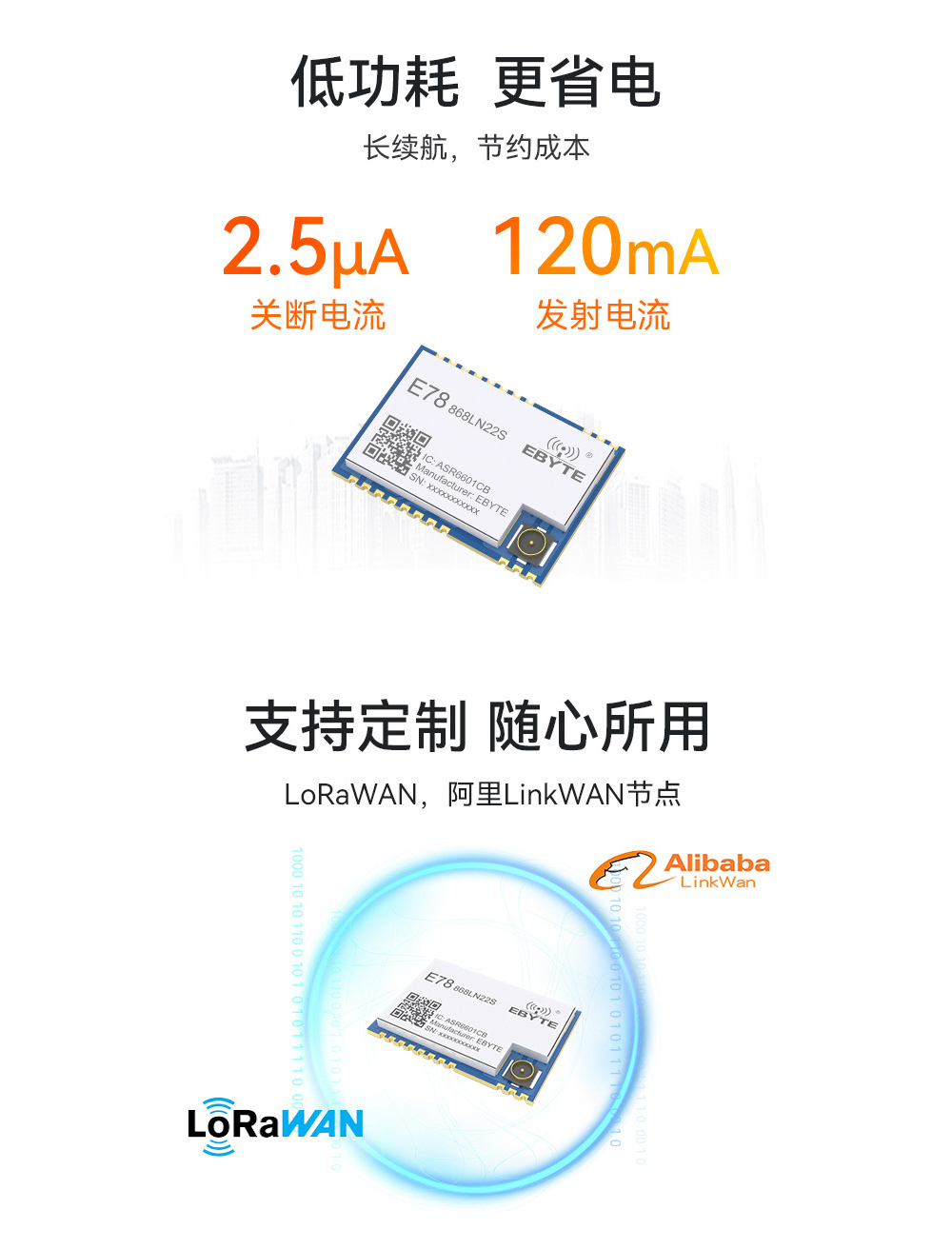

發射電流（Lora@2.4kbps）	110~130mA	-
接收電流（Lora@2.4kbps）	13~15mA	-
關斷電流	2.4~2.6uA	-
發射功率	22dBm	-
接收靈敏度	-139~-140dBm	-
TCXO 晶振	32MHz	-
TCXO 晶振電壓配置	1.8~3.3V	-
推薦工作頻段	868/900/915MHz	-
參考距離	5600m	晴朗空曠，天線高度 2 米，空中速率 1kbps
晶振頻率	32MHz	-
調制方式	LoRa(推薦)	GFSK Mode ，F(xiàn)LRC Mode，LoRa Mode
封裝方式	貼片式	-
接口方式	1.27mm	-
通信接口	SPI	0～10Mbps

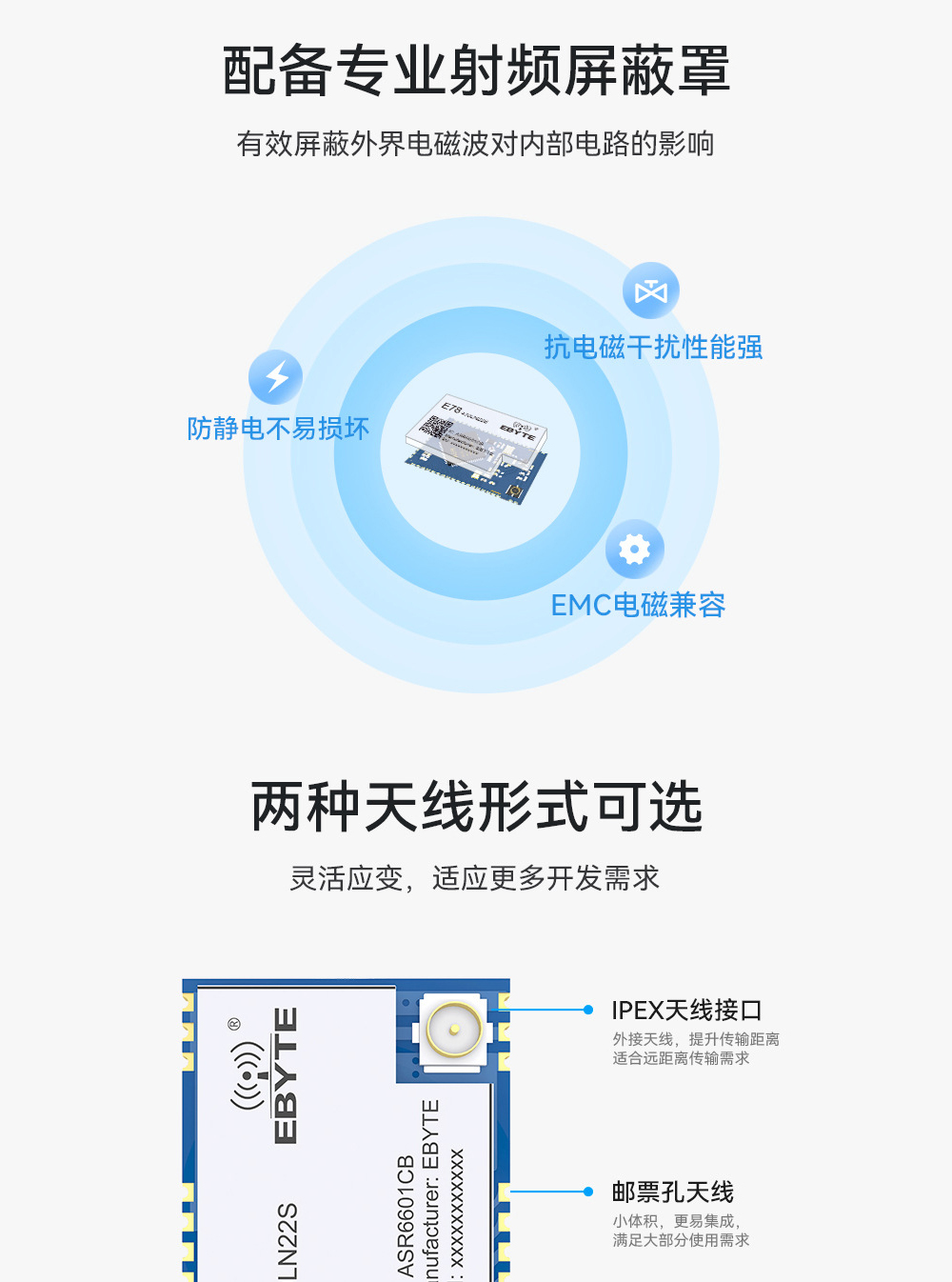

天線接口	IPEX/PCB	默認 PCB 天線，等效阻抗約 50Ω

序號	引腳	引腳方向	引腳用途
1	GND	-	地線，連接到電源參考地
2	VCC	-	供電電源，范圍 2.5～3.7V（建議外部增加陶瓷濾波電容）
3	SETB	-	低功耗喚醒引腳
4	DIO1	輸入/輸出	NC（保留引腳）
5	BUSY	輸入/輸出	NC（保留引腳）
6	I2C_SDA	輸入/輸出	NC（保留引腳）
7	I2C_SCL	輸入/輸出	NC（保留引腳）
8	UART_CTS	輸入/輸出	NC（保留引腳）
9	UART_RTS	輸入/輸出	NC（保留引腳）
10	GND	-	地線，連接到電源參考地
11	ANT	-	天線接口，郵票孔（50 歐姆特性阻抗）
12	GND	-	地線，連接到電源參考地
13	GND	-	地線，連接到電源參考地
14	GND	-	地線，連接到電源參考地
15	GND	-	地線，連接到電源參考地
16	XRES	輸入	外部復位引腳
17	ADC_IN	輸入	NC（保留引腳）
18	AUX	輸入/輸出	NC（保留引腳）
19	SETA	輸入/輸出	NC（保留引腳）
20	UART_RX	輸入/輸出	UART RX 引腳
21	UART_TX	輸入/輸出	UART TX 引腳
22	SWD_DATA	輸入/輸出	SWD Data 引腳
23	SWD_CLK	輸入/輸出	SWD Clock 引腳
24	GND	-	地線，連接到電源參考地
25	SPI_MISO	輸入/輸出	SPI MISO 測試點，已內部連接，不能用作外部 SPI
26	SPI_NSS	輸入/輸出	SPI NSS 測試點，已內部連接，不能用作外部 SPI
27	SPI_MOSI	輸入/輸出	SPI MOSI 測試點，已內部連接，不能用作外部 SPI
28	SPI_SCK	輸入/輸出	SPI SCK 測試點，已內部連接，不能用作外部 SPI
