當前位置： 首頁 >產品中心 >LoRaWAN>LoRaWAN節點>E78-DTU(900LN22)

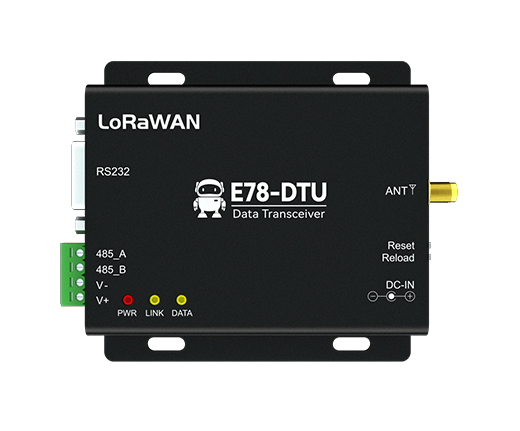

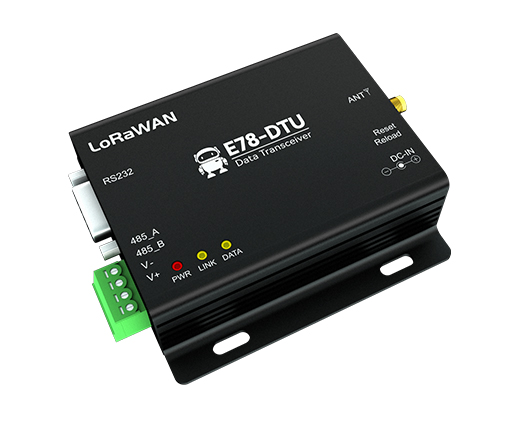

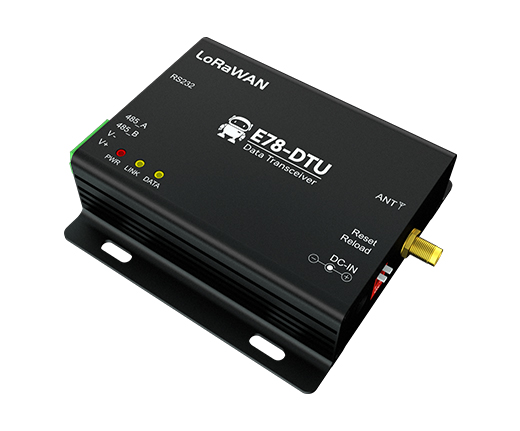

E78-DTU(900LN22) LoraWan節點數傳電臺

發射功率：0.16W 通信距離：3km

產品重量：120g

產品尺寸：100*84*25mm

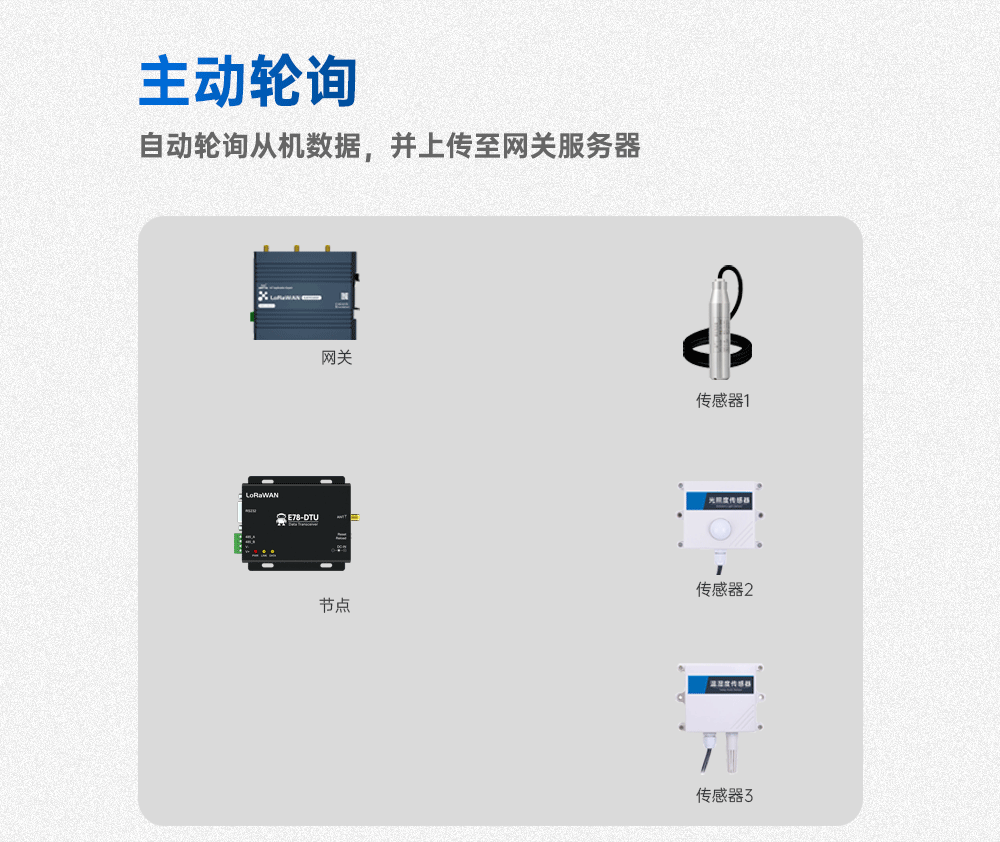

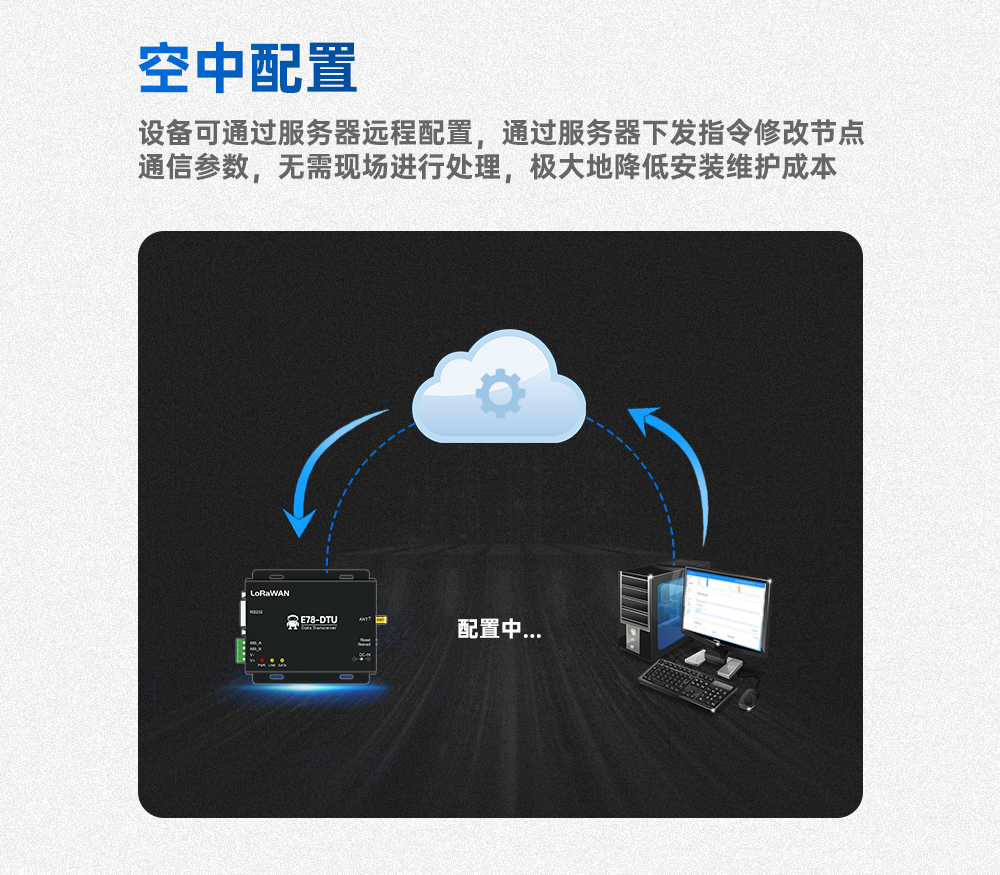

產品簡介：E78-DTU(900LN22）產品是億佰特設計生產的標準LoraWan節點電臺，基于我司的E78-868/915LN22S模塊開發而成，設備支持EU868/IN865/RU864/US915/AU915/AS923/KR920七個地區文件；設備支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式；該電臺外部通信接口采用RS485/RS232通信，用戶通過AT指令或者上位機簡單配置即可接入標準LoraWan網絡中，同時該電臺具備透傳、主動輪詢等功能，支持串口升級以及遠程配置，是當下物聯網應用的絕佳選擇。

lorawan網關模塊

E78-DTU(900LN22)
LORAWANA節點數傳電臺_02
LORAWANA節點數傳電臺_03
LORAWANA節點數傳電臺_04
LORAWANA節點數傳電臺_05
LORAWANA節點數傳電臺_06
LORAWANA節點數傳電臺_07

序號項目規格說明
1產品尺寸100*84*25mm詳見安裝尺寸
2產品重量120g重量公差5g
3工作溫度-40°C~85C滿足工業級使用需求
4天線阻抗50 Q標準502特征阻抗
5電壓范圍8~28V DC建議使用12V或24V
6電流參數

發射電流: 15mA@12V

守候電流: 10mA@12V


7通訊接口RS232/RS485標準DB9孔式/3.81mm鳳凰接線端子
8波特率出廠默認9600
9地址碼出廠默認0共計65536個地址碼可設置

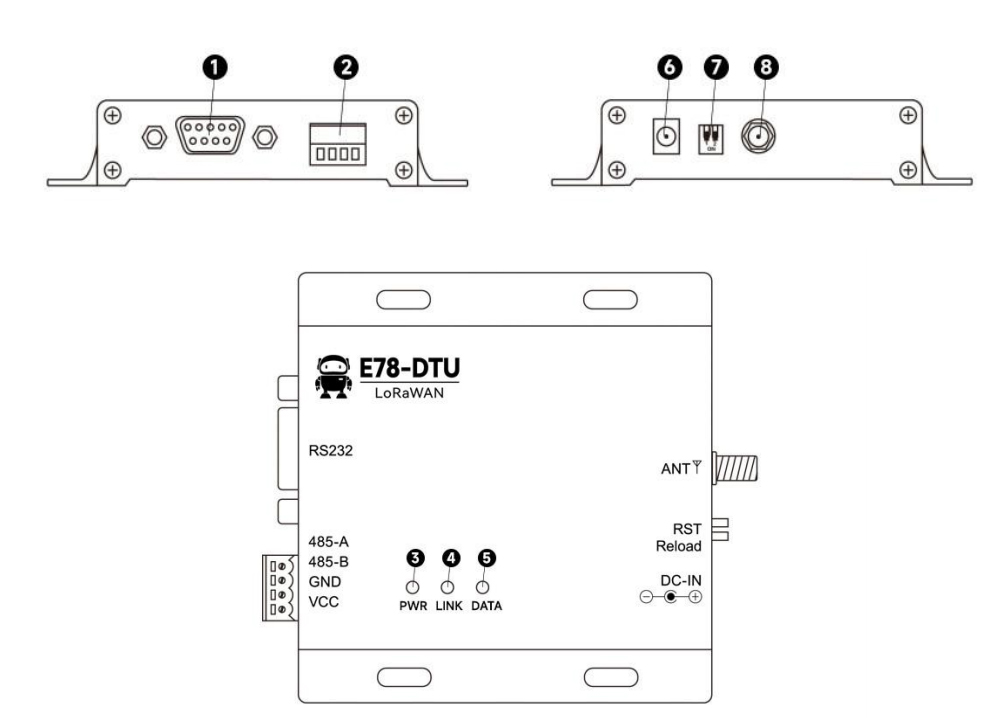

引腳

序號
引腳引腳方向備注
1DB-9 母型插座
RS-232 接口

標準 RS-232 接口

23.81 接線端子RS-485、電源接口

標準 RS-485 接口與壓線式電源接口

3PWR-LED電源指示燈

紅色，電源接通時點亮

4LINK-LED狀態鏈接指示燈

黃色，連接上網關時常亮

5DATA-LED數據收發指示燈

黃色，數據收發時閃爍

6DC - IN 電源接口電源接口

直插式圓孔，外徑 5.5mm，內徑 2.5mm

7撥碼開關撥碼開關

Reload (恢復出廠設置)和 RST (復位)撥碼開關

8天線接口SMA-K 接口

外螺紋內孔，長 10mm，特征阻抗 50Ω

       產品說明書
     【用戶手冊】E78-DTU(900LN22）_UserManual_CN  下載




       開發工具
    【配置工具】  下載


       億佰特簡介
    【企業簡介】  下載
       在線購買
     【億佰特官方淘寶店】：https://item.taobao.com
     【京東商城】：https://ic-item.jd.com
     【官方淘寶店】：https://item.taobao.com
     【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
