芯片方案：ASR6501
工作頻率：CN470~510MHZ
發射功率：22dBm
通信距離：5.5km
產品重量：1.3g±1g

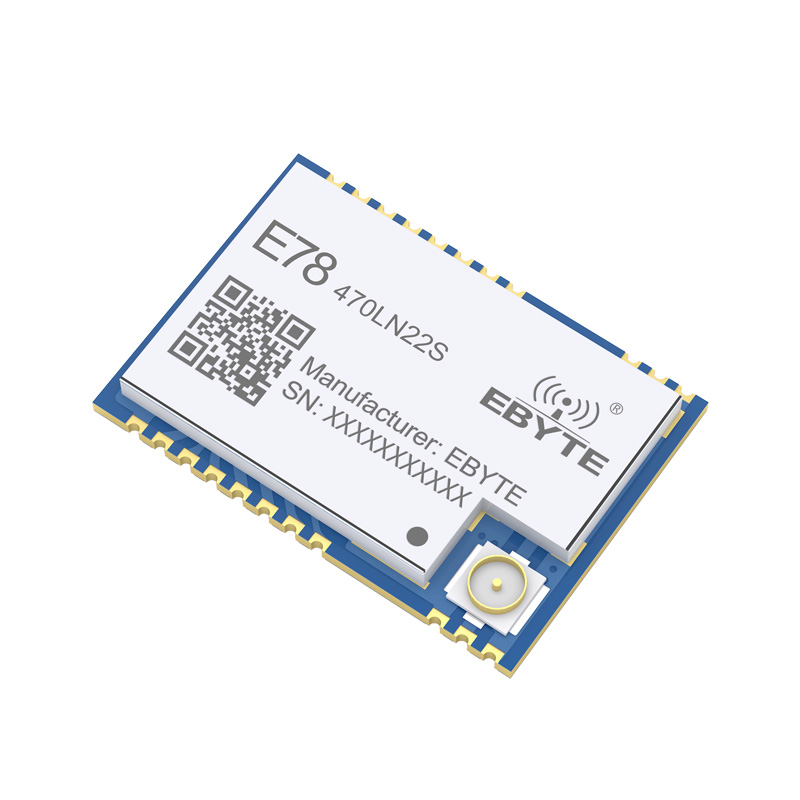

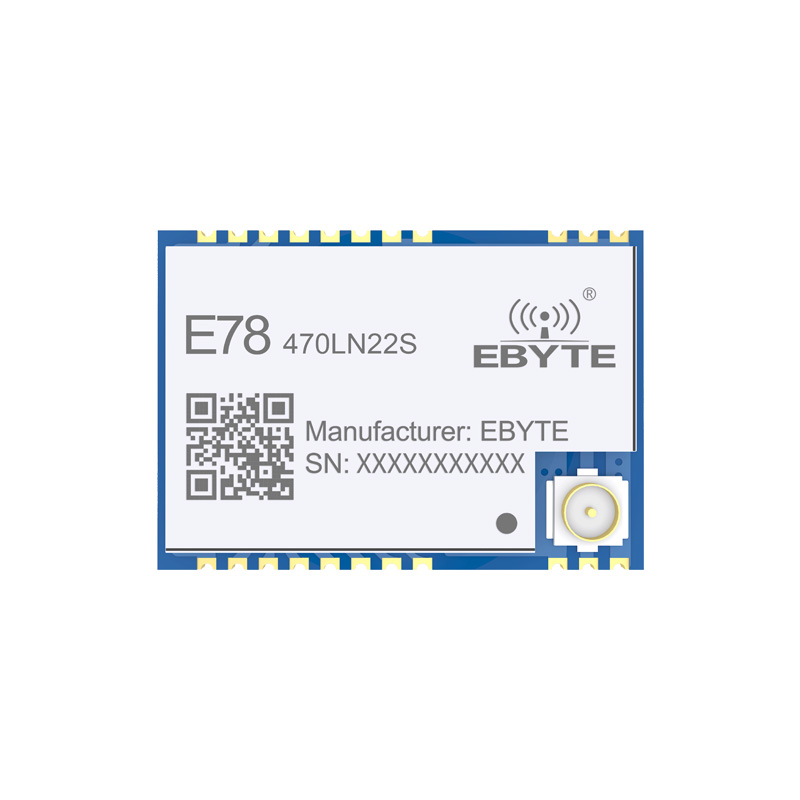

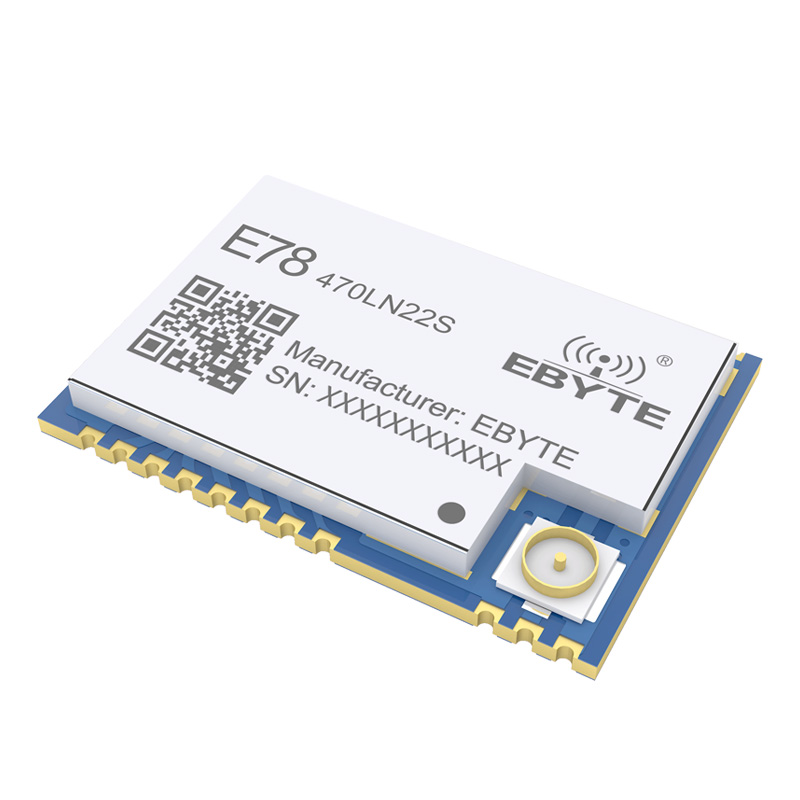

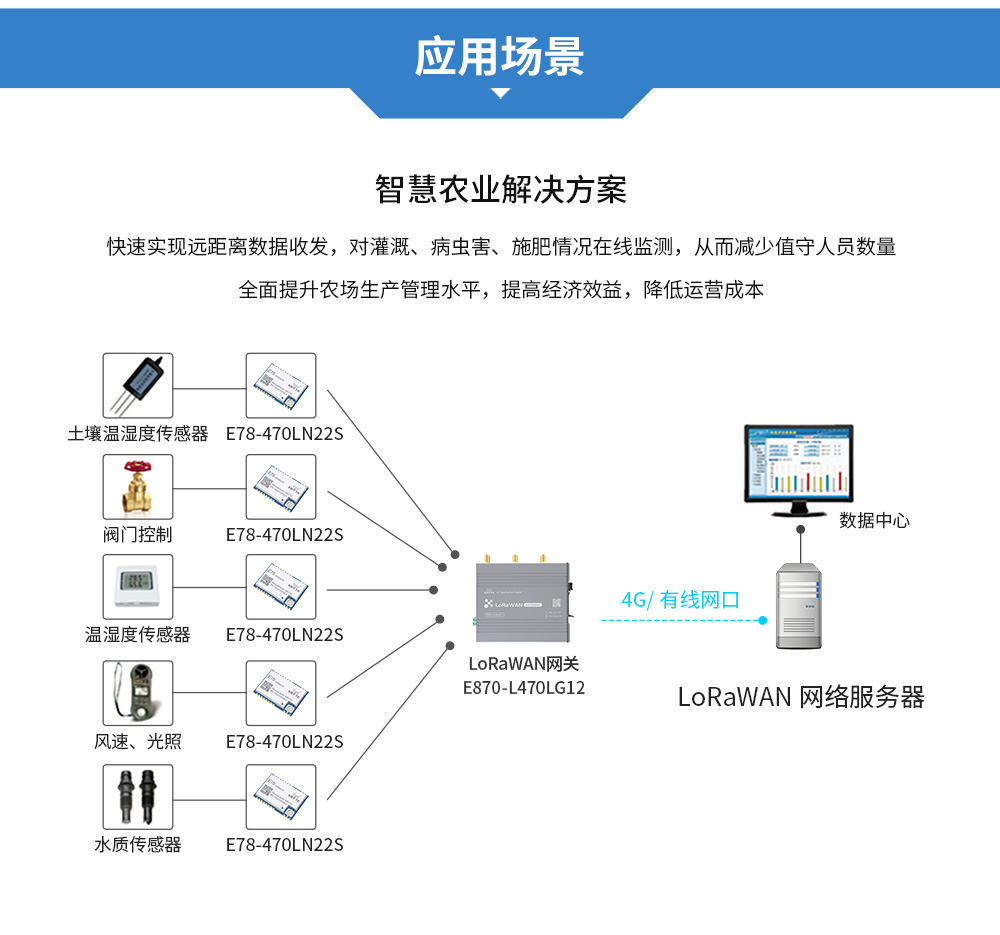

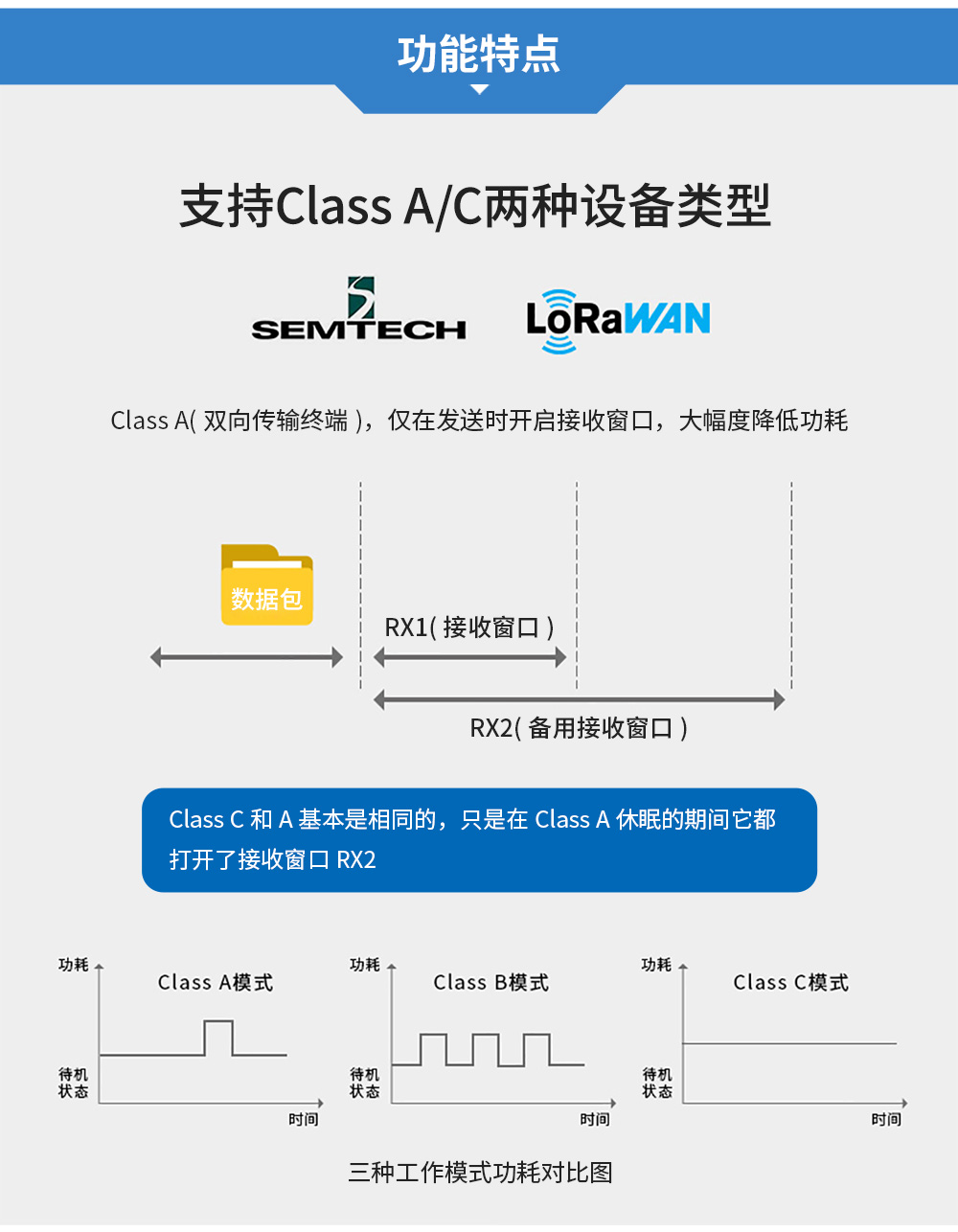

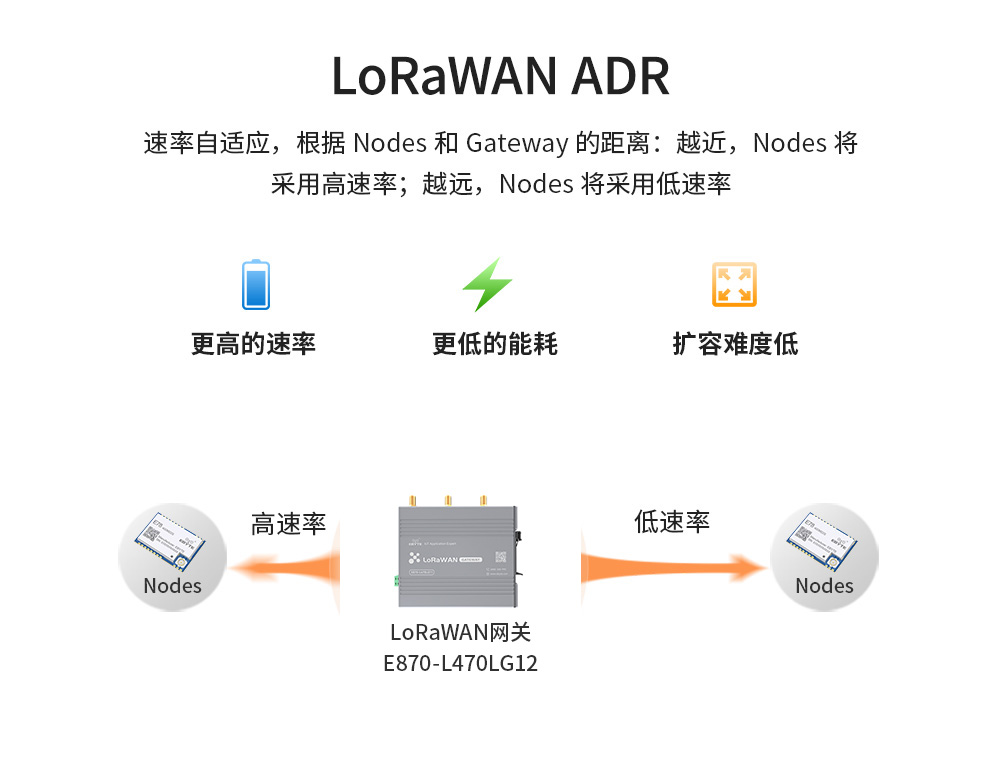

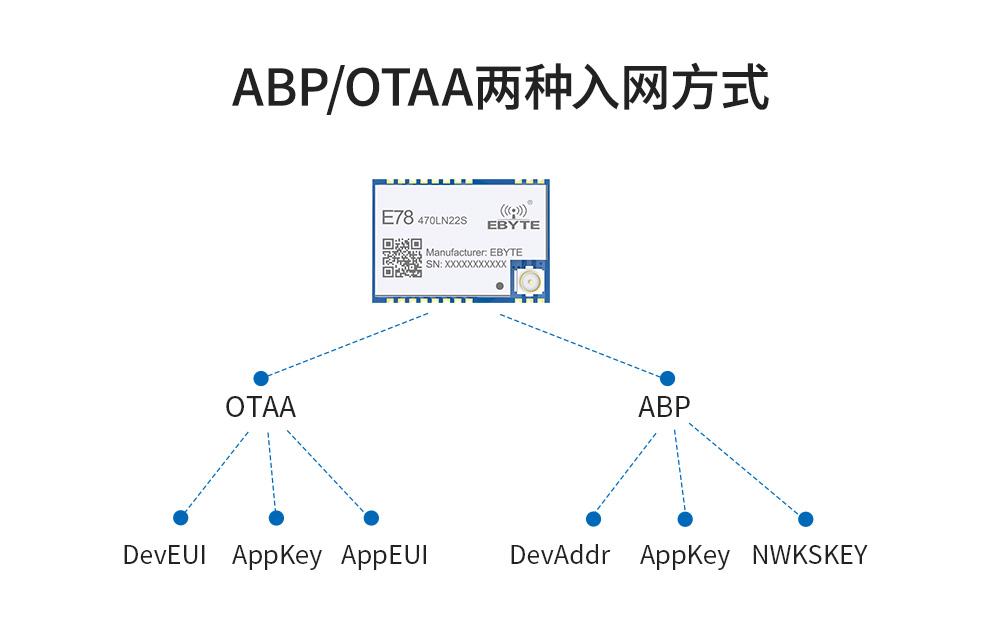

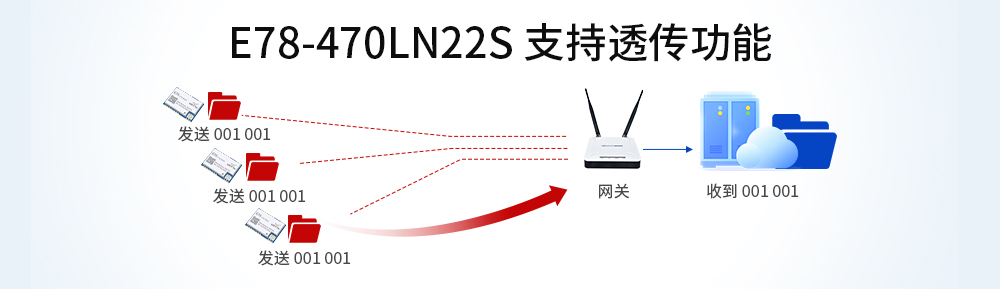

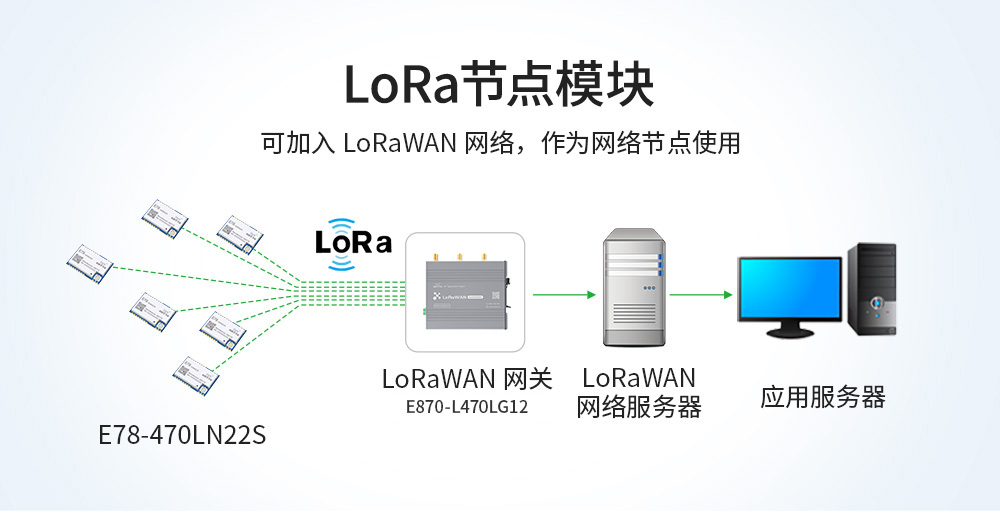

產品簡介：E78-470LN22S是億佰特公司設計的一款SoC型LoRa射頻模塊，產品采用ASR公司的ASR6501芯片，超小尺寸，超低功耗，適用于多種物聯網應用場景，是目前 LPWAN應用芯片最好的選擇。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。

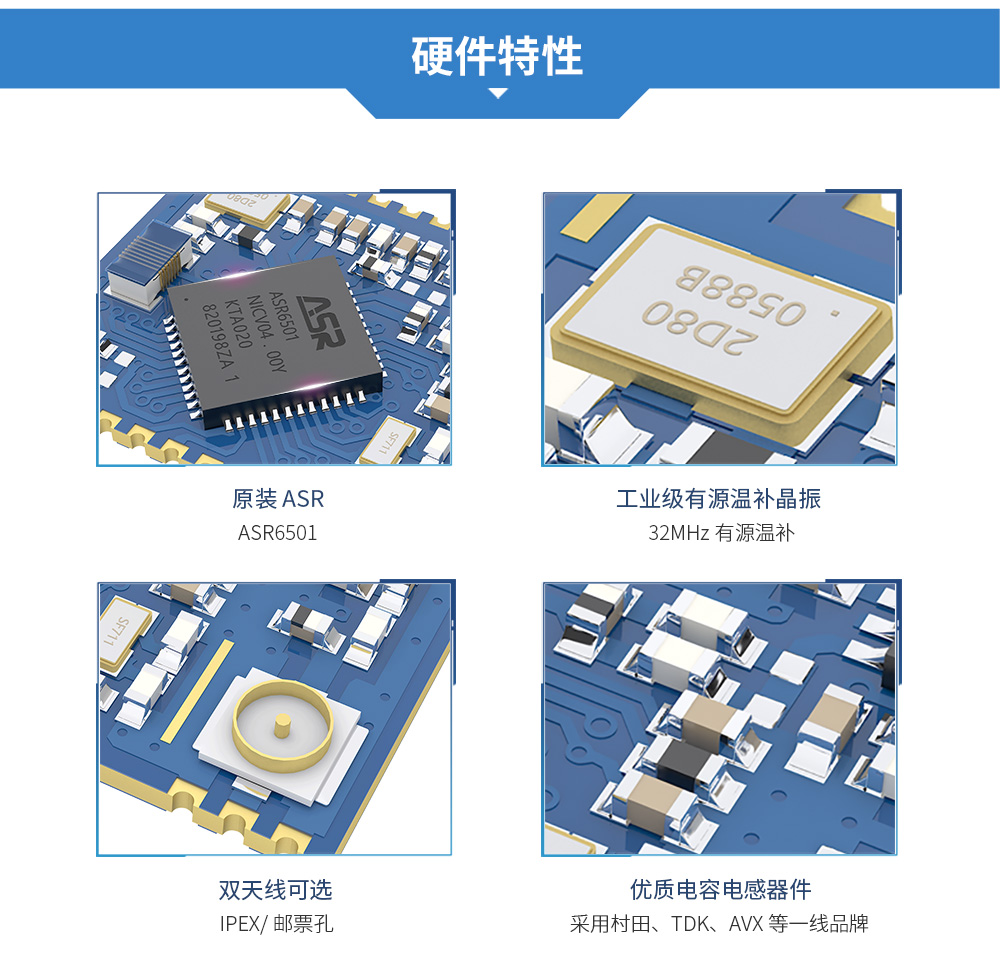

| 主要參數 | 參數值 | 備注 |
| 工作頻段 | CN470~510MHZ | - |
| 核心 IC | ASR6501 | - |

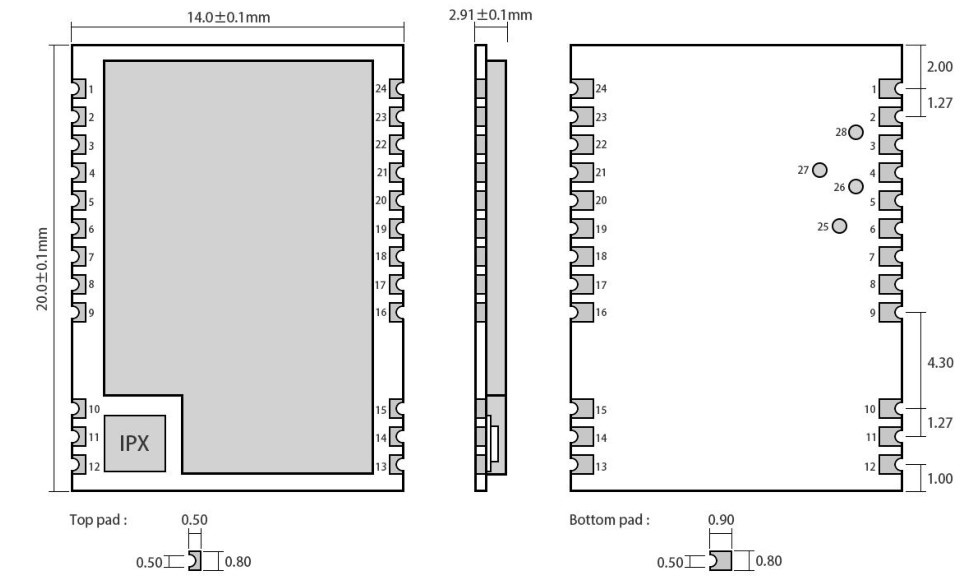

| 產品尺寸 | 20*14*2.91 mm | - |
| 模塊凈重 | 1.3±0.1g | - |
| 工作溫度 | -40 ~ 85℃ | - |
| 工作濕度 | 10% ~ 90% | - |
| 儲存溫度 | -40 ~ 125°C | - |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，范圍 2.5～3.7V（建議外部增加陶瓷濾波電容） |
| 3 | SETB | 輸入/輸出 | 地線，連接到電源參考地 |
| 4 | DIO1 | 輸入/輸出 | 多用途數字 IO，不能用作外部 GPIO |
| 5 | BUSY | 輸入/輸出 | SPI 繁忙指示，不能用作外部 GPIO |
| 6 | I2C_SDA | 輸入/輸出 | I2C SCL 引腳 |
| 7 | I2C_SCL | 輸入/輸出 | I2C SDA 引腳 |
| 8 | UART_CTS | 輸入/輸出 | UART CTS 引腳 |
| 9 | UART_RTS | 輸入/輸出 | UART RTS 引腳 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | ANT | - | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GND | - | 地線，連接到電源參考地 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | XRES | 輸入 | 外部復位引腳 |
| 17 | ADC_IN | 輸入 | ADC 輸入引腳 |
| 18 | AUX | 輸入/輸出 | 單片機 GPIO |
| 19 | SETA | 輸入/輸出 | 單片機 GPIO |
| 20 | UART_RX | 輸入/輸出 | UART RX 引腳 |
| 21 | UART_TX | 輸入/輸出 | UART TX 引腳 |
| 22 | SWD_DATA | 輸入/輸出 | SWD Data 引腳 |
| 23 | SWD_CLK | 輸入/輸出 | SWD Clock 引腳 |
| 24 | GND | - | 地線，連接到電源參考地 |
| 25 | SPI_MISO | 輸入/輸出 | SPI MISO 測試點，已內部連接，不能用作外部 SPI |
| 26 | SPI_NSS | 輸入/輸出 | SPI NSS 測試點，已內部連接，不能用作外部 SPI |
| 27 | SPI_MOSI | 輸入/輸出 | SPI MOSI 測試點，已內部連接，不能用作外部 SPI |
| 28 | SPI_SCK | 輸入/輸出 | SPI SCK 測試點，已內部連接，不能用作外部 SPI |
