當前位置： 首頁 >產品中心 >LoRaWAN>LoRaWAN節點>E78-DTU(470LN22)

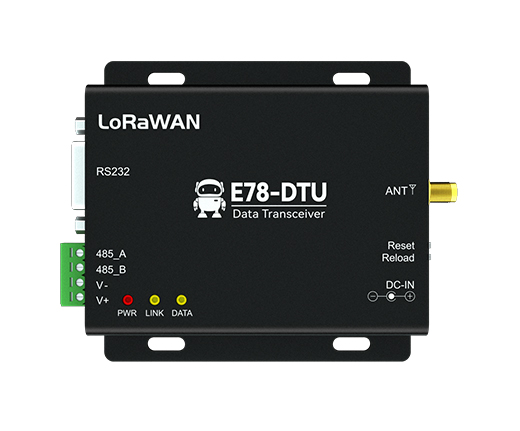

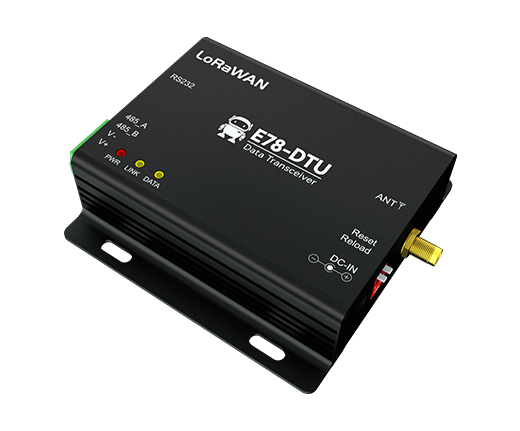

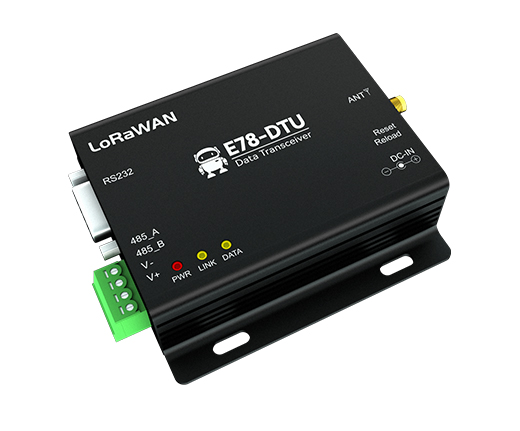

E78-DTU(470LN22) LoraWan節點數傳電臺

工作頻率：470~ 510MHz

發射功率：0.16W

通信距離：3km

產品重量：120g

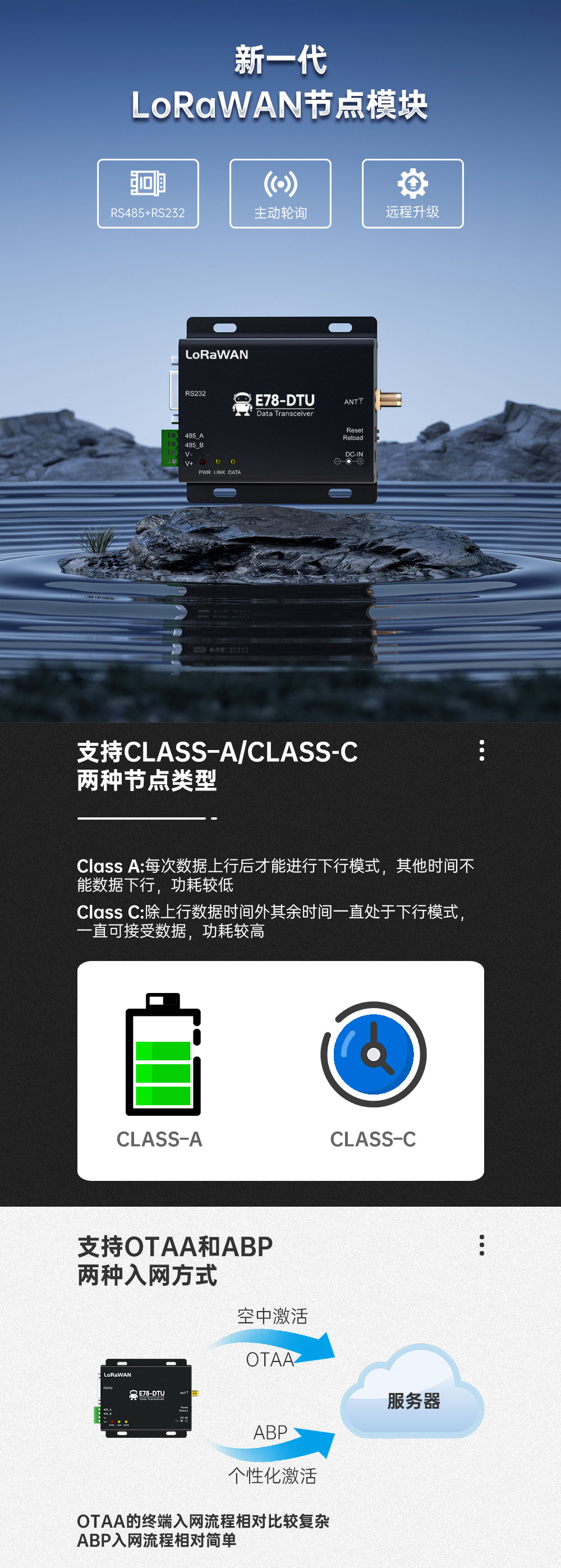

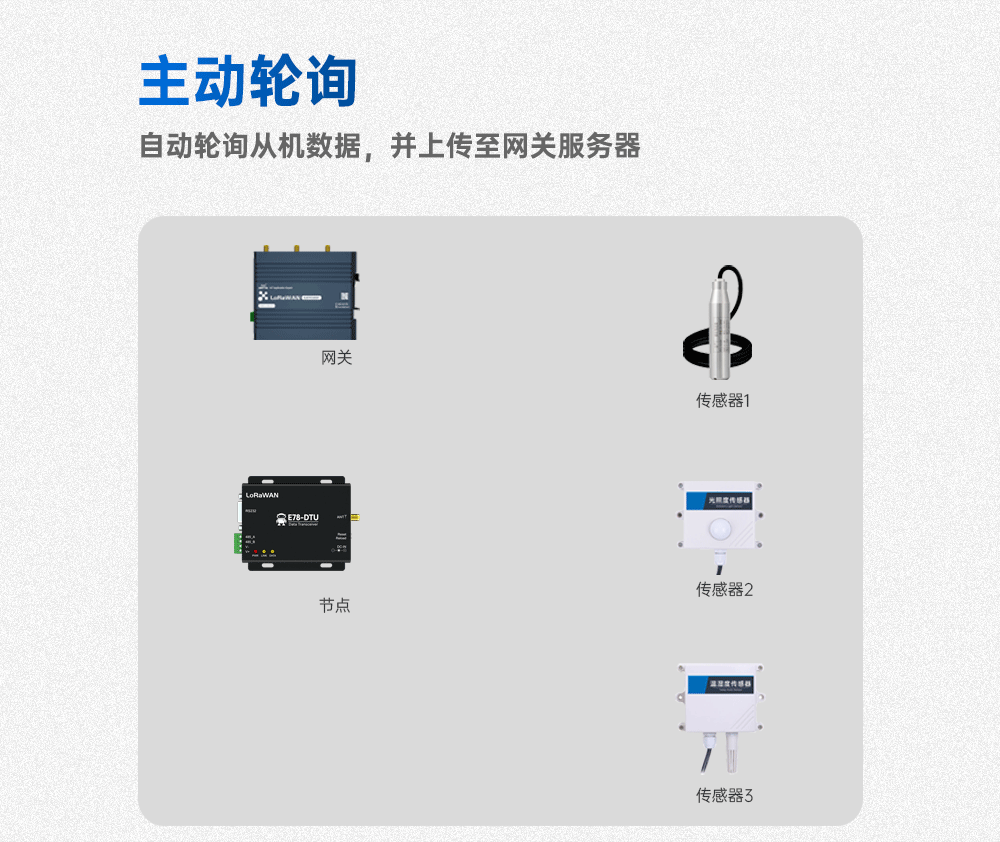

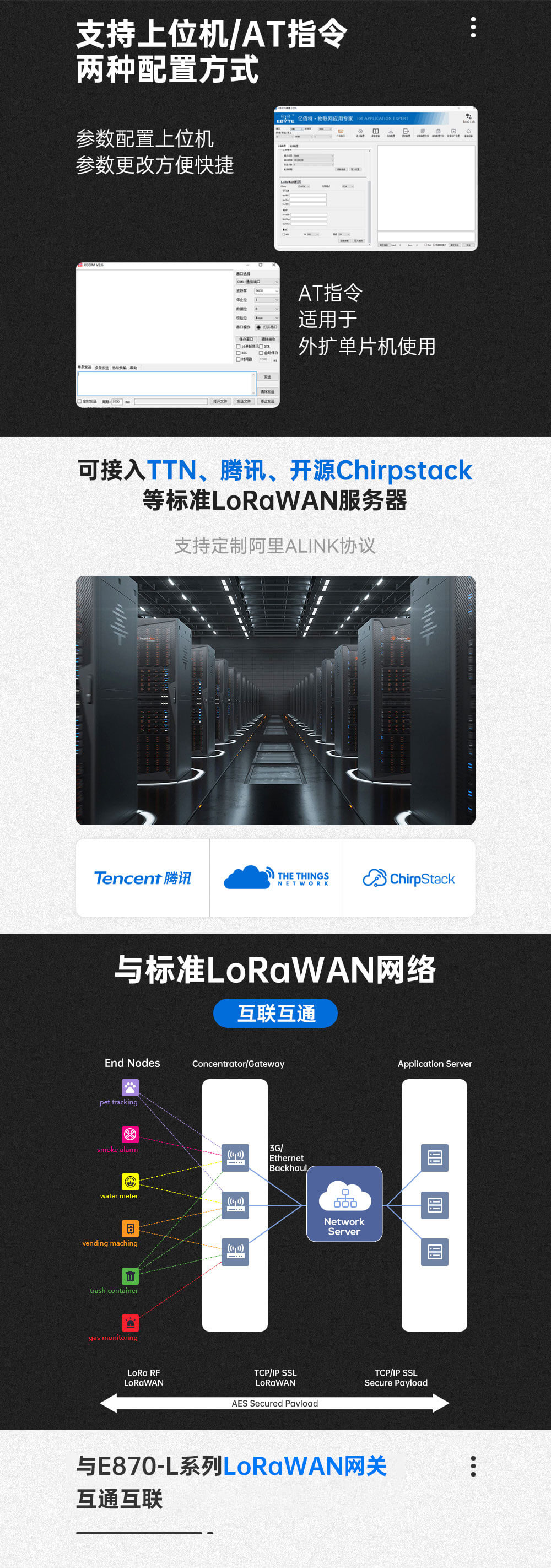

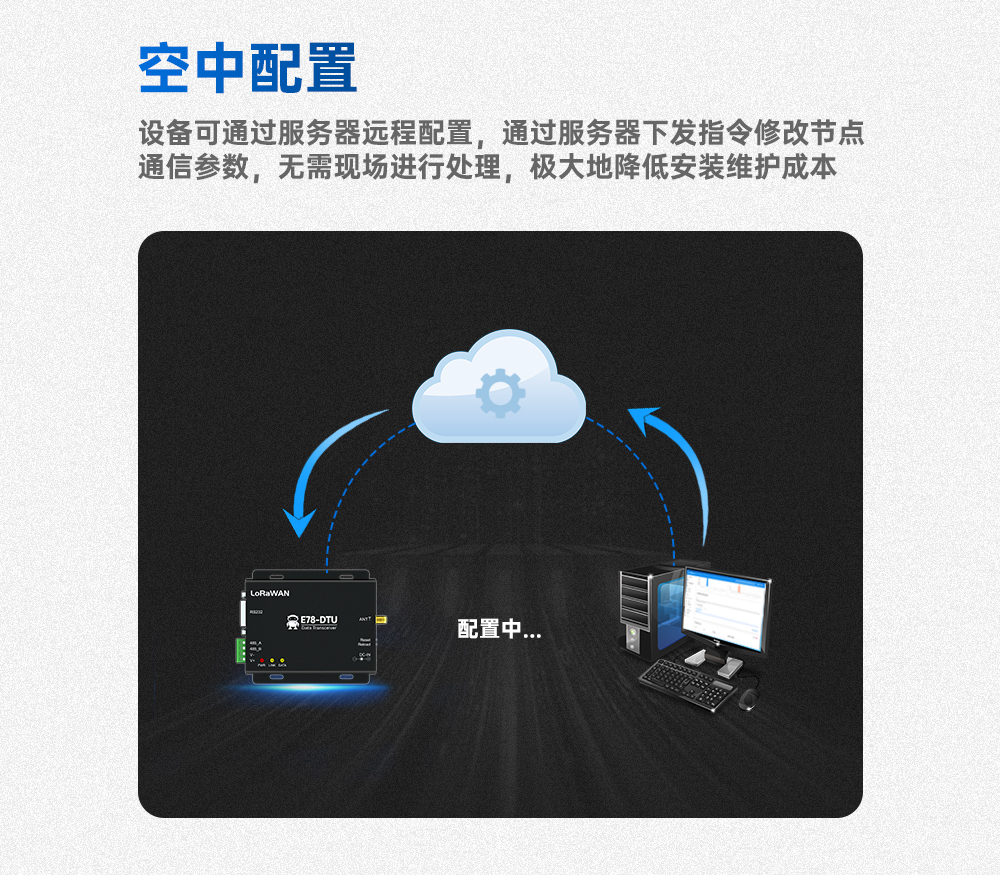

產品簡介：E78-DTU(470LN22)產品是成都億佰特電子科技有限公司設計生產的標準LoRaWAN節點電臺，基于E78-470LN22S無線模塊開發而成，工作頻段CN470~510MHZ，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式；該數傳電臺外部通信接口采用RS485接口通信，用戶通過AT指令或者上位機簡單配置即可接入標準LoraWan網絡中，同時該數傳電臺具備透傳、主動輪詢等功能，支持串口串口升級以及遠程配置，是當下物聯網應用的絕佳選擇。

lorawan網關模塊

LoRaWAN節點模塊
E78-DTU(470LN22)
LoRaWAN數傳電臺
LoRaWAN數傳電臺
LoRaWAN數傳電臺
LoRaWAN數傳電臺
LoRaWAN數傳電臺
LoRaWAN數傳電臺

主要參數描述
工作頻率
470～510MHz
發射功率
0.16W
參考距離3KM
規格特性LoRaWan 制式
天線阻抗50Ω
電壓范圍8～28v DC
電流參數

發射電流：15mA@12V

守候電流：10mA@12V



通訊接口
RS232/RS485
波特率

出廠默認 9600

地址碼出廠默認 0

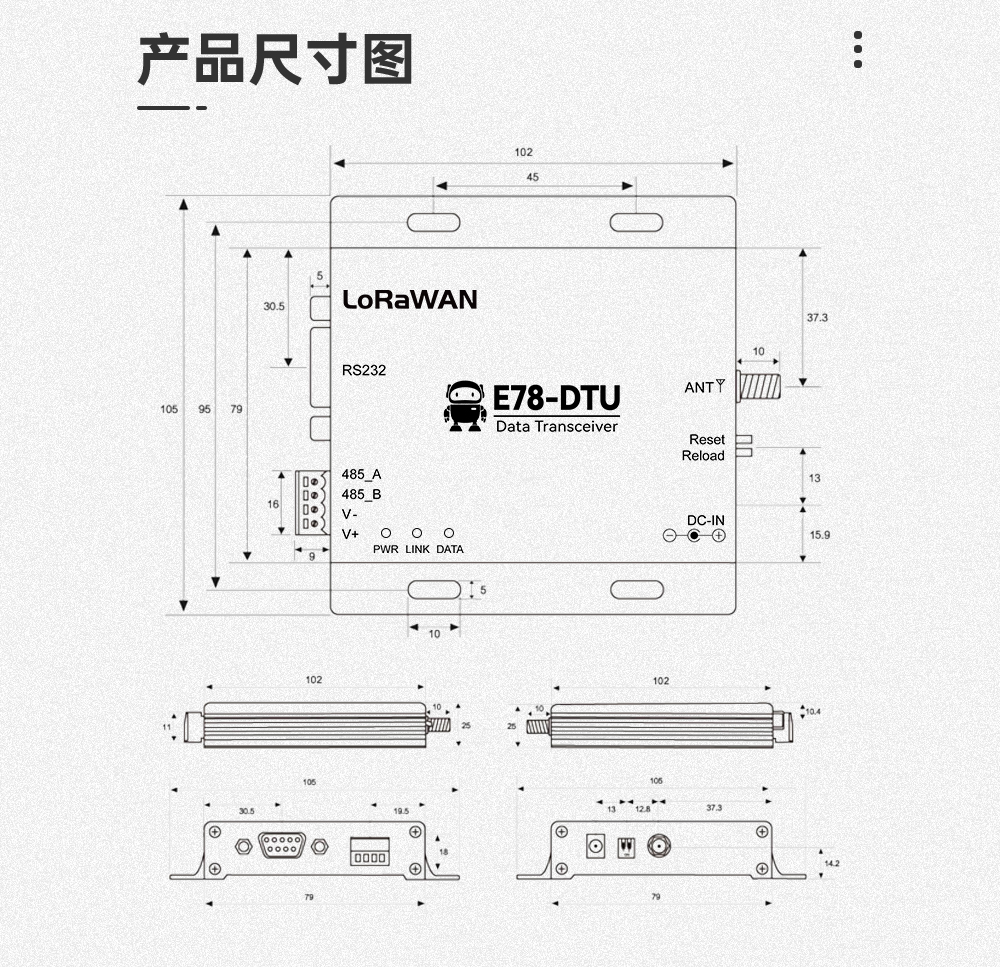

產品尺寸
84*82*25mm
產品重量
120g
工作溫度
-40℃~+85℃

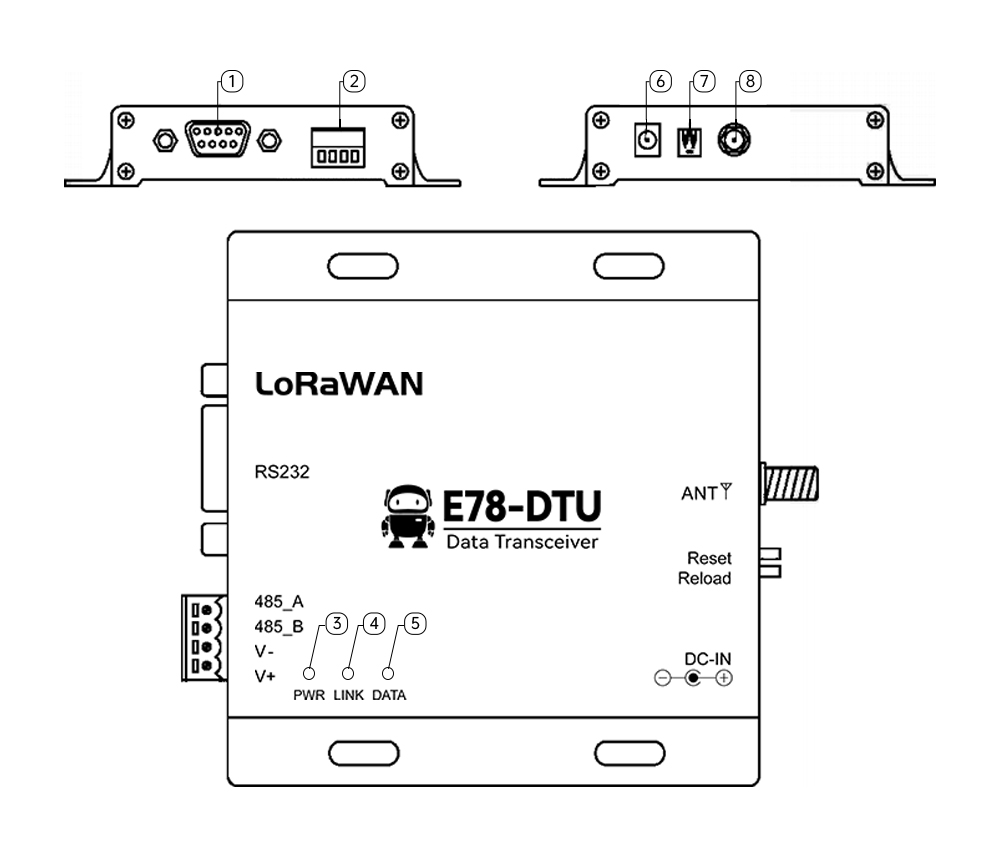

引腳定義


序號
引腳引腳方向備注
1DB-9 母型插座
RS-232 接口

標準 RS-232 接口

23.81 接線端子RS-485、電源接口

標準 RS-485 接口與壓線式電源接口

3PWR-LED電源指示燈

紅色，電源接通時點亮

4LINK-LED發送指示燈

黃色，發送數據時閃爍

5DATA-LED接收指示燈

黃色，接收數據時閃爍

6DC 電源接口電源接口

直插式圓孔，外徑 5.5mm，內徑 2.5mm

7撥碼開關撥碼開關

Reload 和 RST 撥碼開關

8天線接口SMA-K 接口

外螺紋內孔，長 10mm，特征阻抗 50Ω

       產品說明書
     【用戶手冊】E78-DTU(470LN22）_UserManual_CN  下載




       開發工具
    【配置工具】  下載

    【升級工具】 下載
