芯片方案：TLSR8269
工作頻率：2405~2480MHz
發射功率：7dBm
通信距離：130m
產品尺寸：11.5*22mm
產品重量：0.8±0.1g

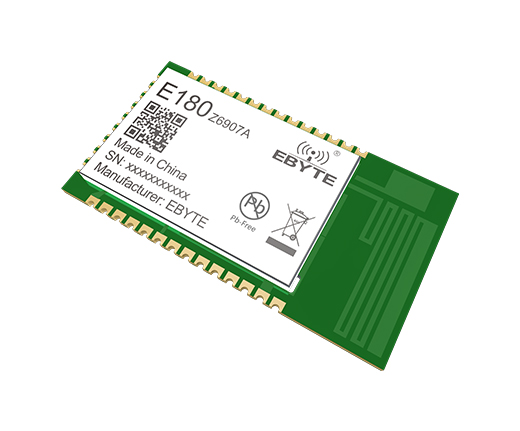

產品簡介：E180-Z6907A是成都億佰特基于TELINK TLSR8269無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的ZIGBEE模塊，zigbee模塊芯片自帶高達 48Mhz 的 32 位高性能 MCU，發射功率最高可達到 7dBm。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2405~2480MHz | 支持ISM頻段 |
| 發射功率 | 7 dBm | - |
| 空中速率 | 250kbps | - |

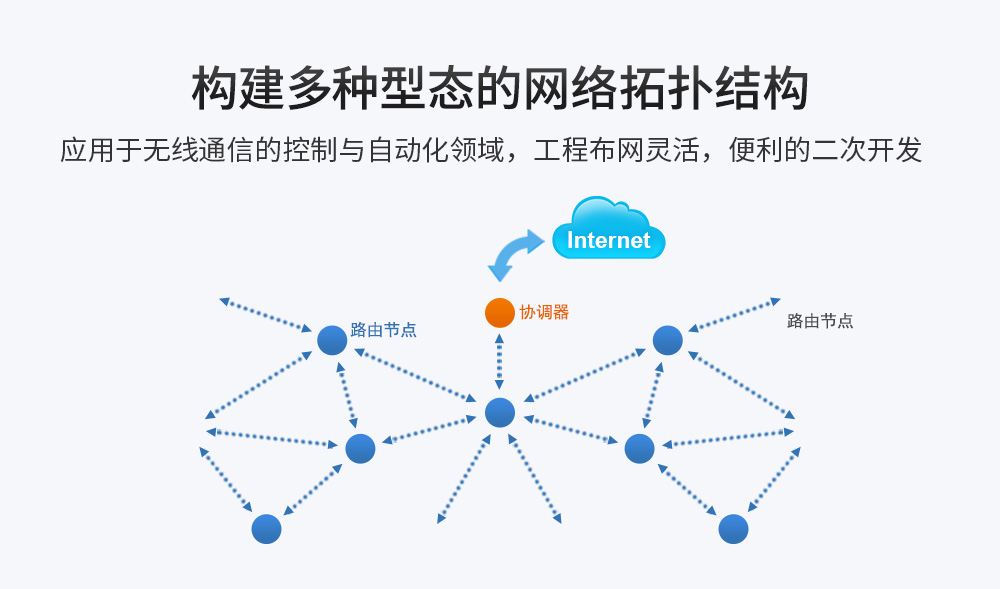

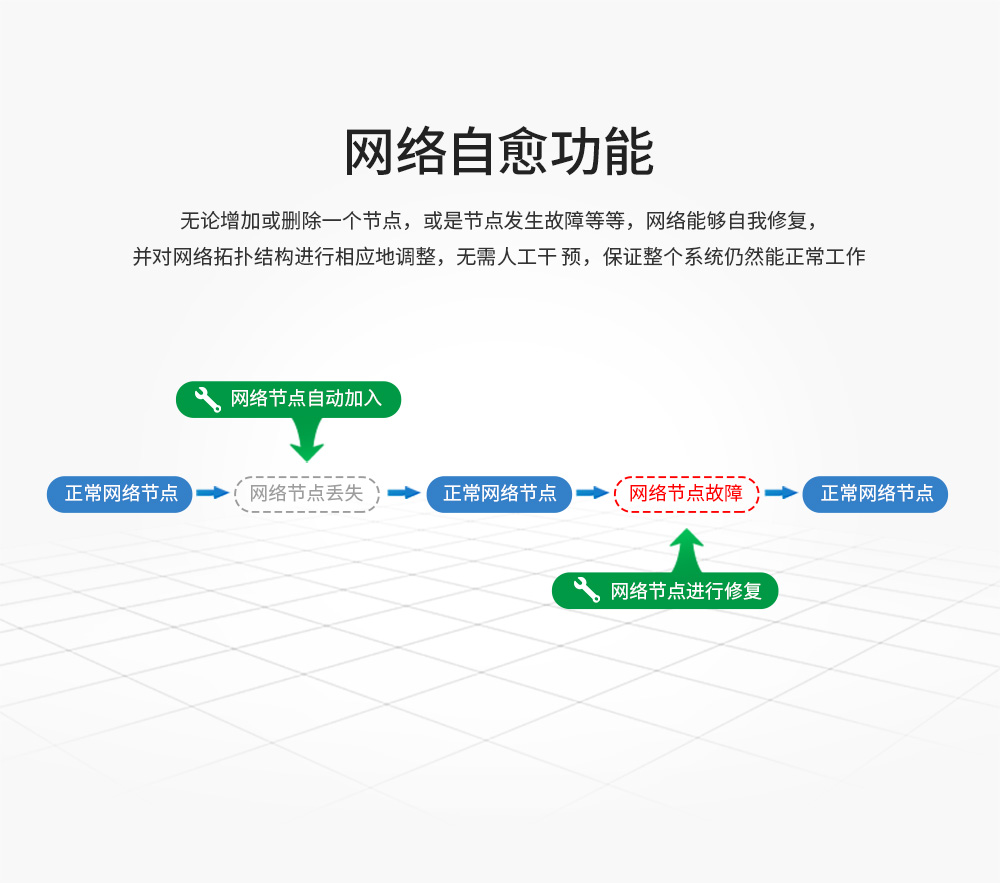

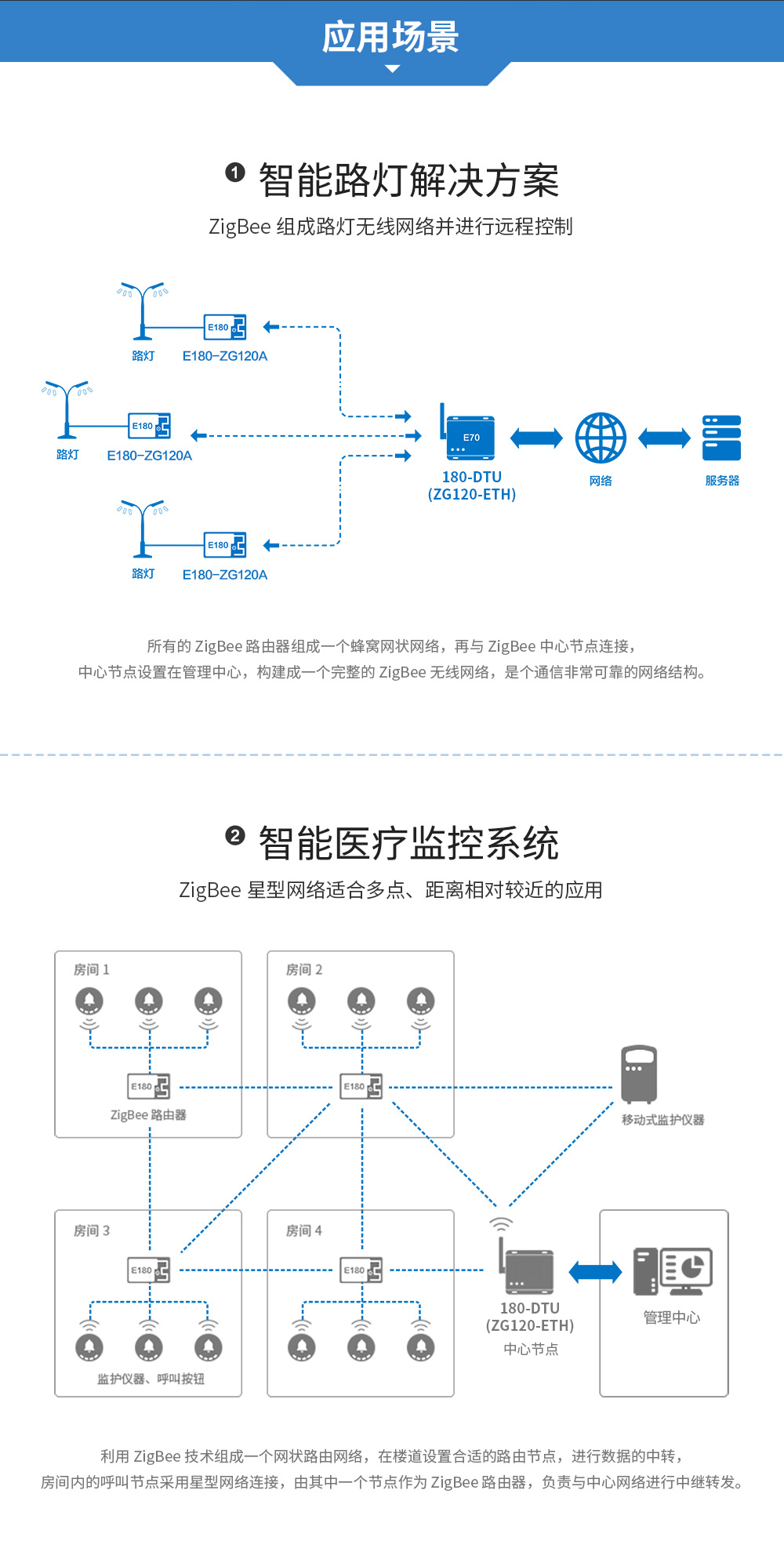

| 實測距離 | 130米 | 兩點之間（zigbee 網絡支持路由多跳功能，可通過增加 路由器達到延長傳輸距離的目的） |
| 硬件參數 | 參數值 | 備注 |

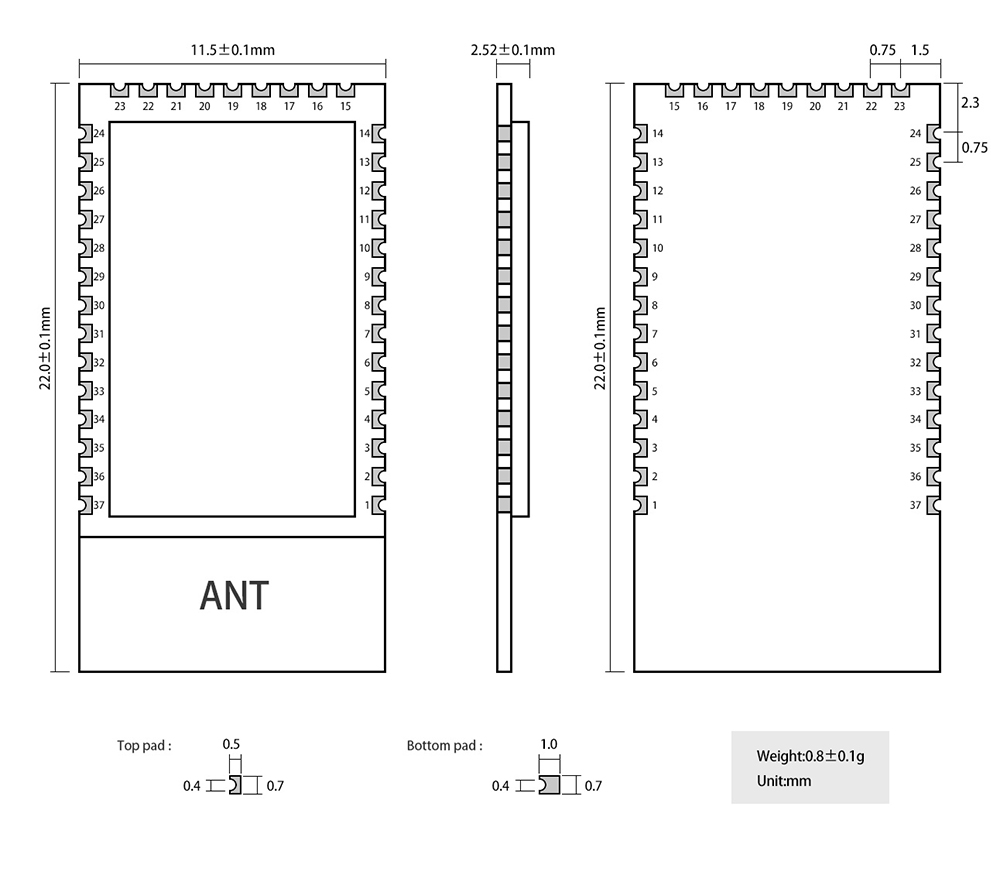

| 尺寸大小 | 11.5*22 mm | - |
| 天線形式 | PCB | 等效阻抗約 50Ω |
| 通信接口 | 1.27mm | 郵票孔 |
| 封裝方式 | 貼片 | - |
| IC 全稱 | TELINK TLSR8269 | - |
| 支持協議 | Zigbee 3.0 | - |
| FLASH | 512KB | - |
| RAM | 32KB | - |
| 內核 | 32 位 MCU | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.9 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 40 | - | mA | 瞬時功耗 |
| 接收電流 | - | 35 | - | mA | - |

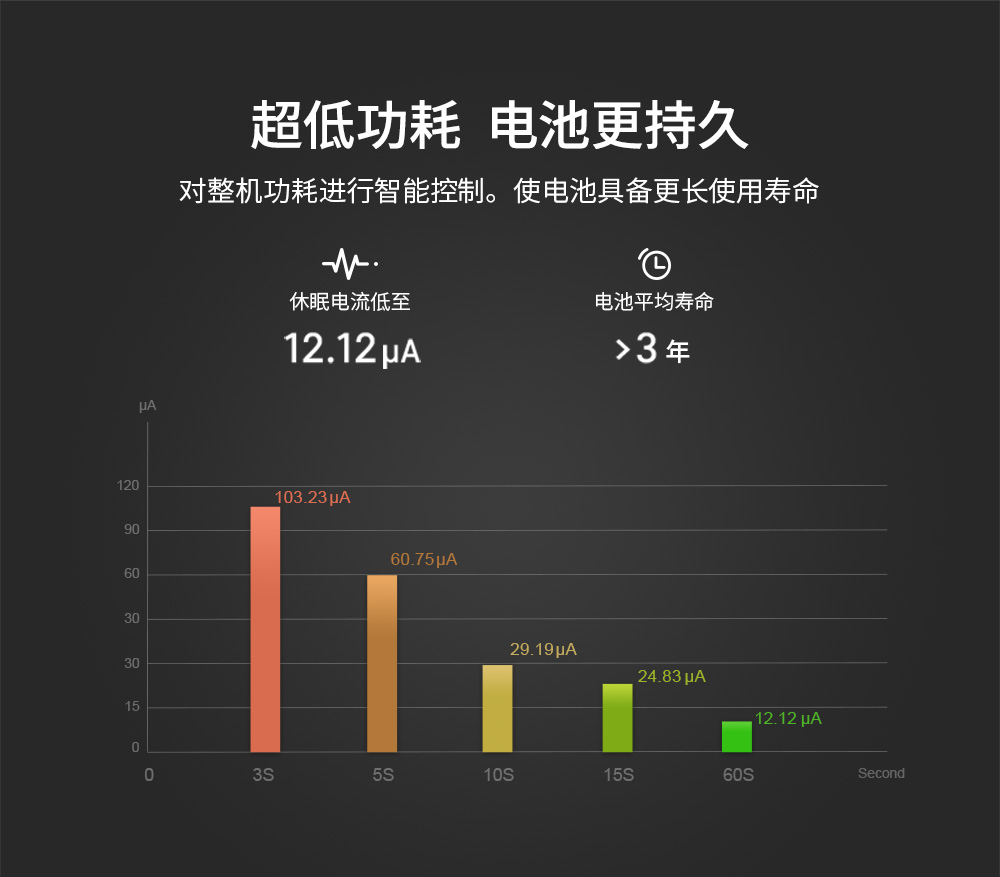

| 休眠電流 | - | 16.5 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |

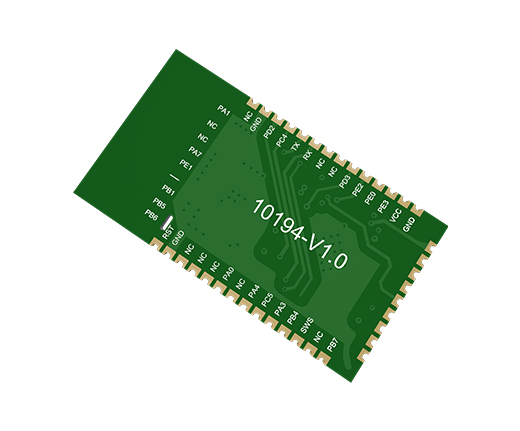

| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | NC | - | 預留，直接懸空 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | PD2 | 輸入 | 預留 |
| 4 | PC4 | 輸入 | WAKE 引腳主要用于對休眠終端喚醒使用，上電時為高電平，當外部將該引 腳拉低時，休眠的終端設備將被喚醒 |
| 5 | TX | 輸出 | 串口發送端口 TX |
| 6 | RX | 輸入 | 串口接收端口 RX |
| 7 | NC | - | 預留，直接懸空 |
| 8 | NC | - | 預留，直接懸空 |
| 9 | PD3 | 輸入 | 工作模式切換引腳，當拉低時間大于 500ms 時工作模式切換 |
| 10 | PE2 | 輸入 | UART_BAUD_RESET 引腳用于設備波特率復位，上電默認高電平，任何模式下，該引腳拉低 1000ms 以上模塊串口參數將恢復默認的 115200 |
| 11 | PE0 | 輸出 | ACK 引腳用于指示上一次用戶數據發送狀態，啟動發送前該引腳拉低，發送成功后引腳拉高 |
| 12 | PE3(GPIO0) | 輸入/輸出 | GPIO 輸入/輸出端口 0 |
| 13 | VCC | - | 模塊電源正參考電，電壓范圍 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | PA1(GPIO1) | 輸入/輸出 | GPIO 輸入/輸出端口 1 |
| 16 | NC | - | 預留，直接懸空 |
| 17 | NC | - | 預留，直接懸空 |
| 18 | PA7 | 輸出 | AUX 引腳指示當前設備工作狀態，當引腳為低電平時，指示設備繁忙，高電平指示設備空閑 |
| 19 | PE1(GPIO2) | 輸入/輸出 | GPIO 輸入/輸出端口 2 |
| 20 | NC | - | 預留，直接懸空 |
| 21 | PC8(ADC1) | 輸入 | ADC 檢測端口 1 |
| 22 | PC9(ADC2) | 輸入 | ADC 檢測端口 2 |
| 23 | PC10(ADC3) | 輸入 | ADC 檢測端口 3 |
| 24 | PC11(ADC4) | 輸入 | ADC 檢測端口 4 |
| 25 | NC | - | 預留，直接懸空 |
| 26 | SWS | - | 預留 |
| 27 | PF2(PWM0) | 輸出 | PWM 輸出端口 0 |
| 28 | PF4(PWM2) | 輸出 | PWM 輸出端口 2 |
| 29 | PF5(PWM3) | 輸出 | PWM 輸出端口 3 |
| 30 | PA4 | 輸出 | LINK 引腳指示模塊當前網絡狀態，輸出高電平表已加入網絡 |
| 31 | NC | - | 預留，直接懸空 |
| 32 | PF3(PWM1) | 輸出 | PWM 輸出端口 1 |
| 33 | NC | - | 預留，直接懸空 |
| 34 | NC | - | 預留，直接懸空 |
| 35 | NC | - | 預留，直接懸空 |
| 36 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 37 | nRESET | 輸入 | 復位引腳 |
