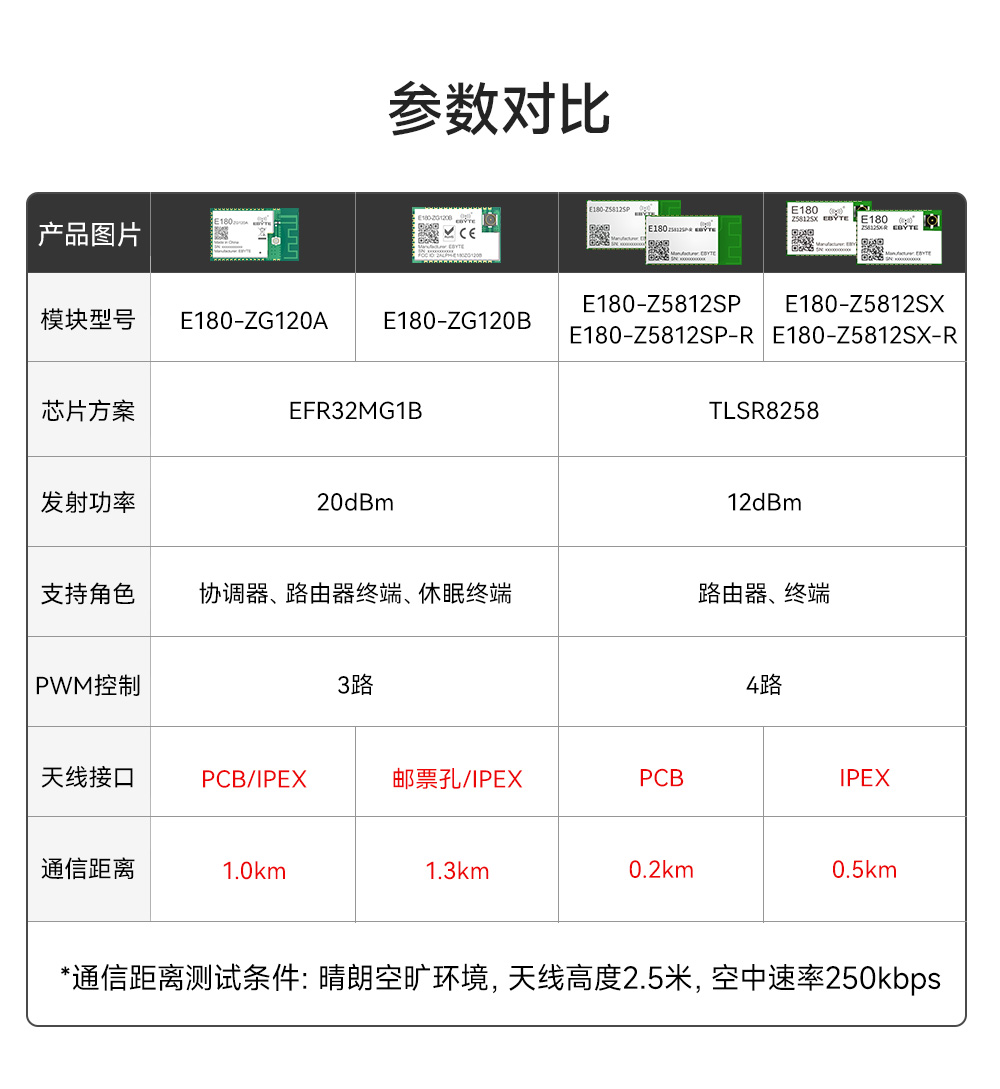

芯片方案：TLSR8258
工作頻率：2.40~2.48GHz
發射功率：12dBm
通信距離：200m
產品尺寸：11.5*22mm
產品重量：0.9g

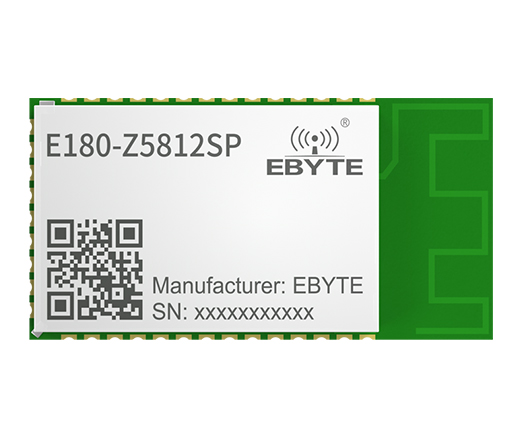

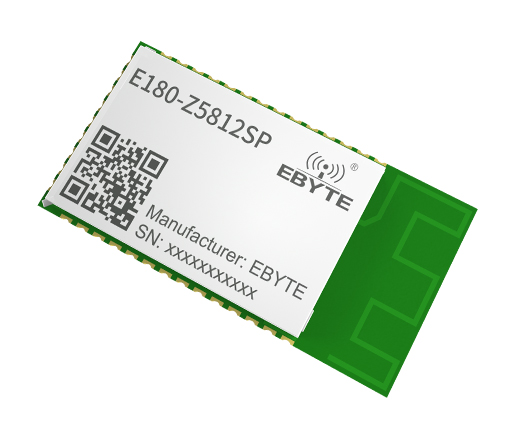

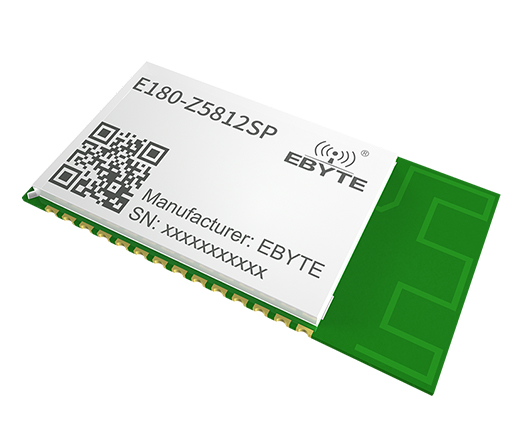

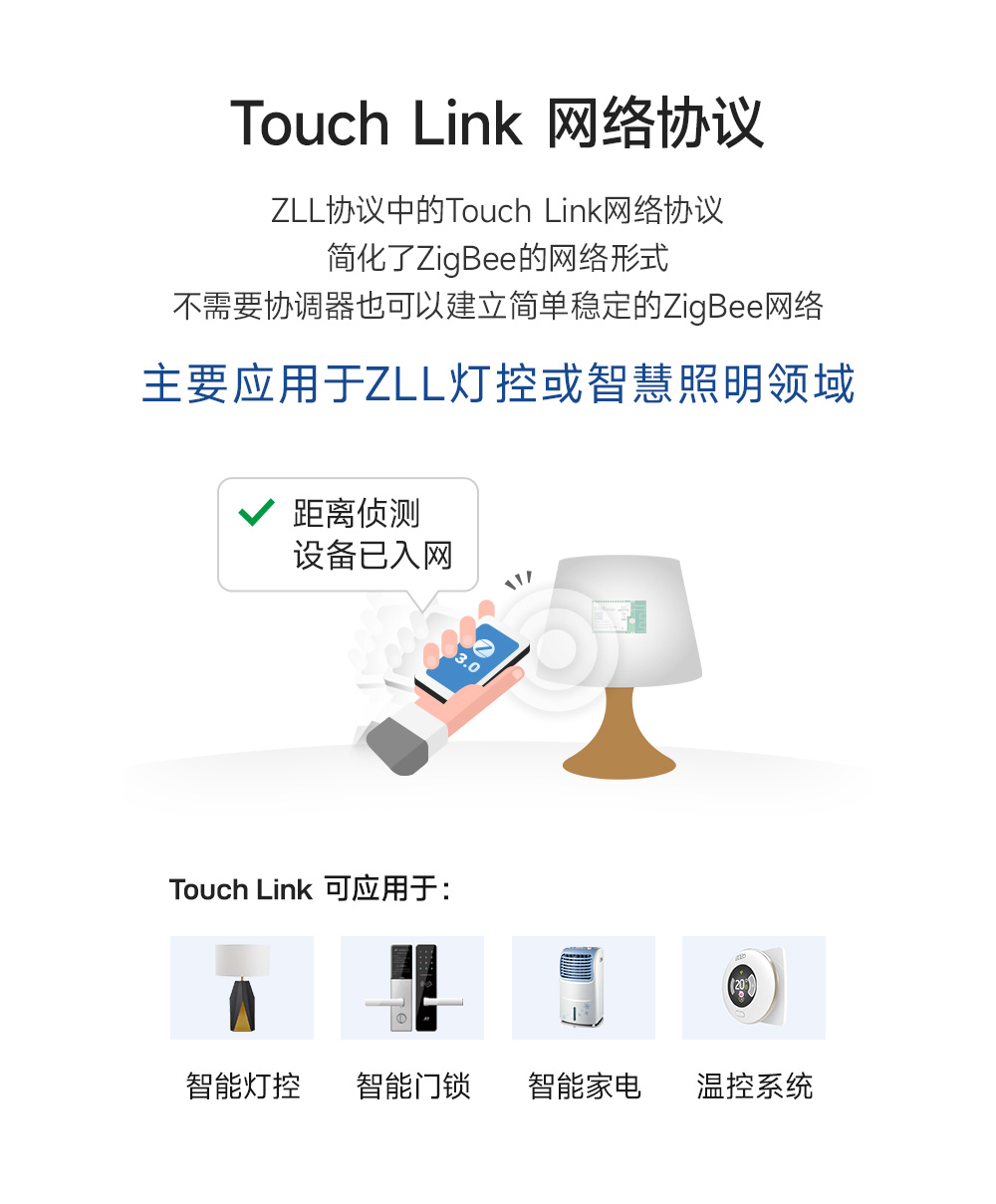

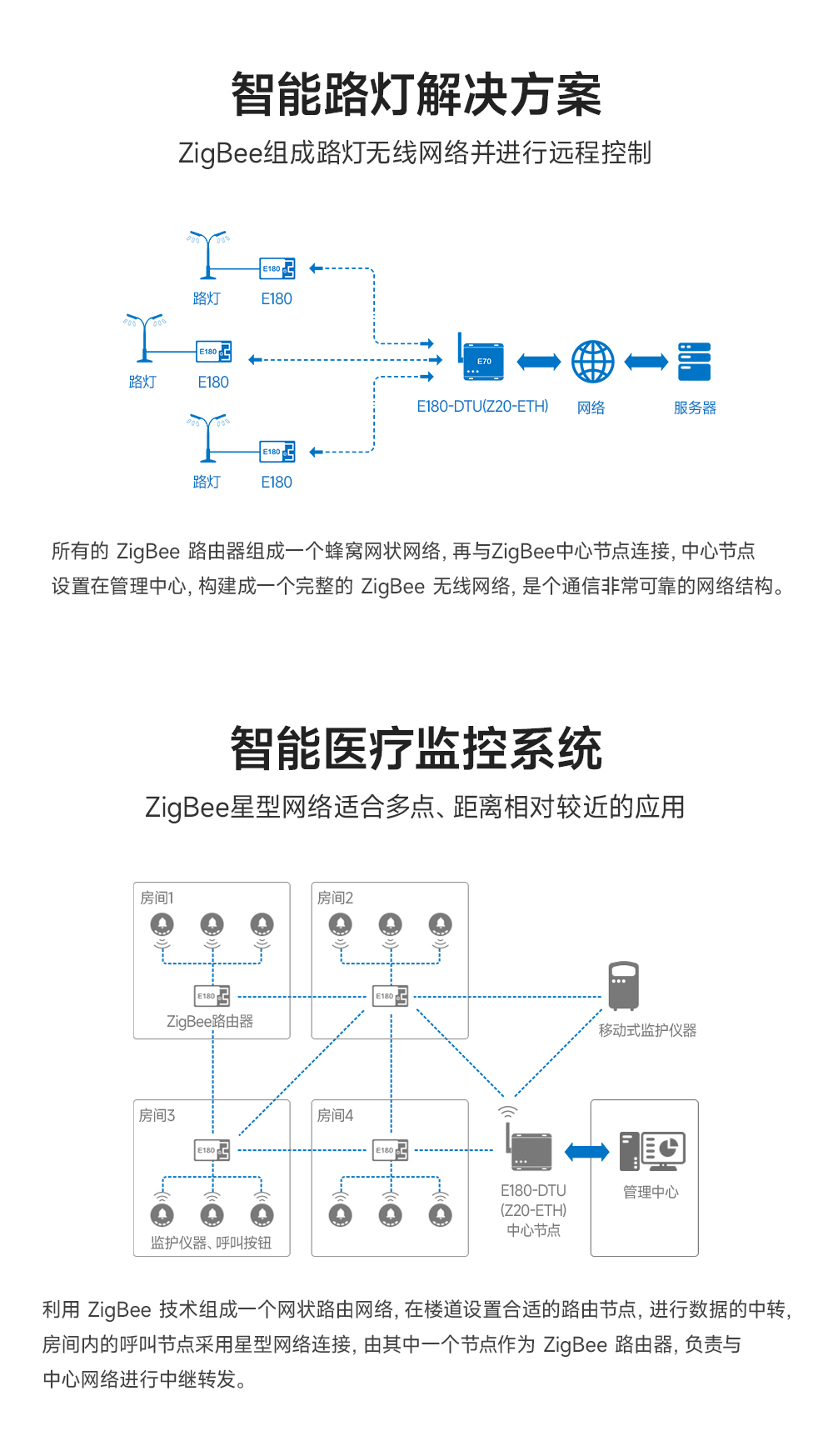

產品簡介：E180-Z5812SP是成都億佰特基于TELINK TLSR8258無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的ZIGBEE模塊，芯片自帶高達48Mhz的32位高性能MCU，發射功率最高可達到12dBm，其最低周期休眠電流2uA。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 1.9 | 3.6 | 超過 3.6V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.9 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 2405 | - | 2480 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA） | - | 24 | - | 12dbm 時的最大 24mA |
| 接收電流（mA） | - | 9 | - | - | |
| 休眠電流（μA） | - | 2.5 | - | 周期性休眠電流平均為 2.5uA | |
| 最大發射功率（dBm） | 12 | ||||
| 空中速率 | 250k | ||||
| 主要參數 | 描述 | 備注 |

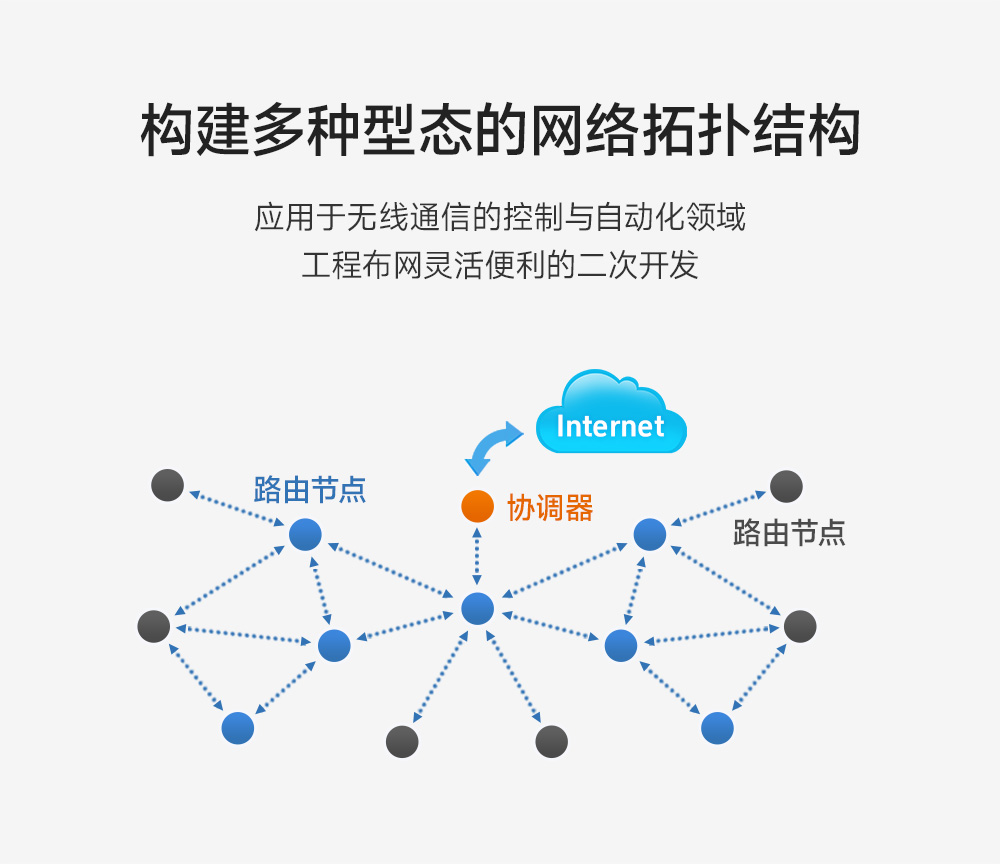

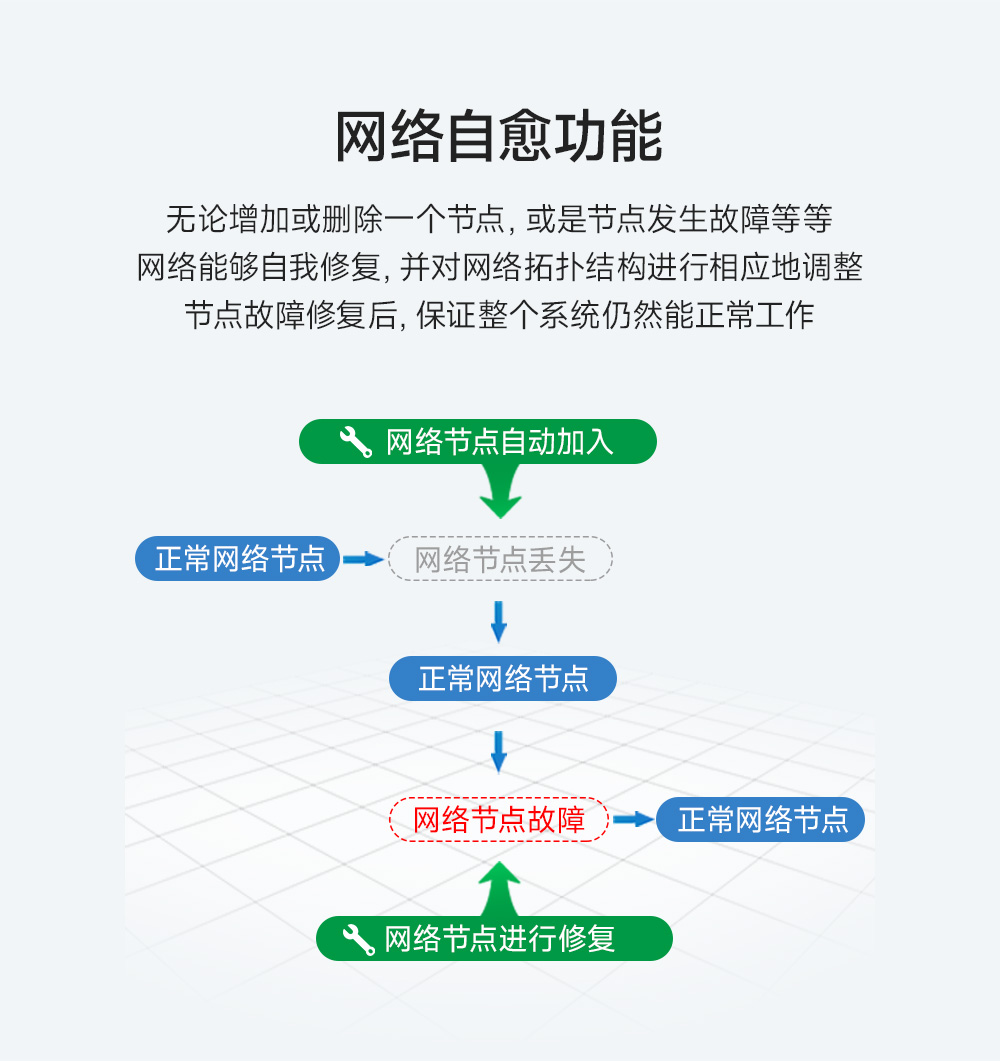

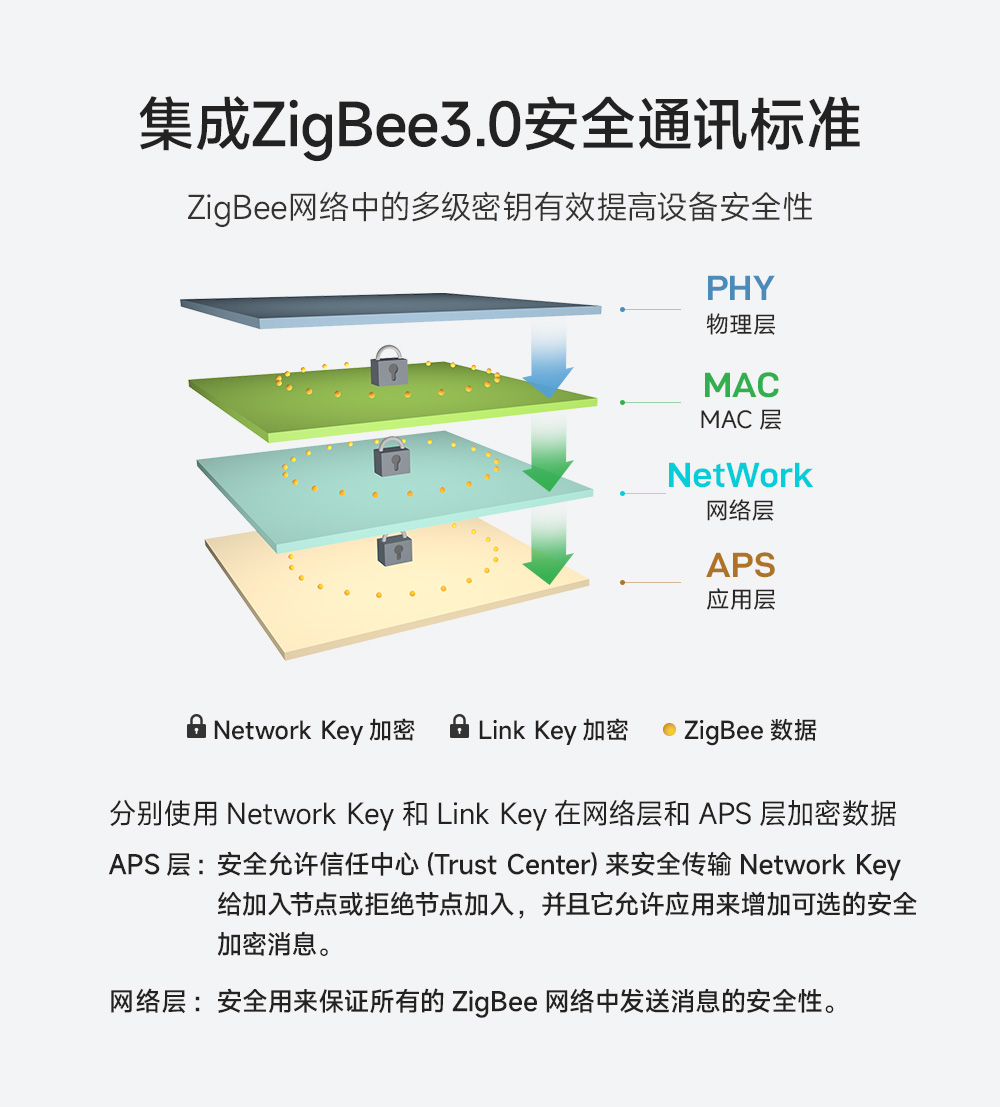

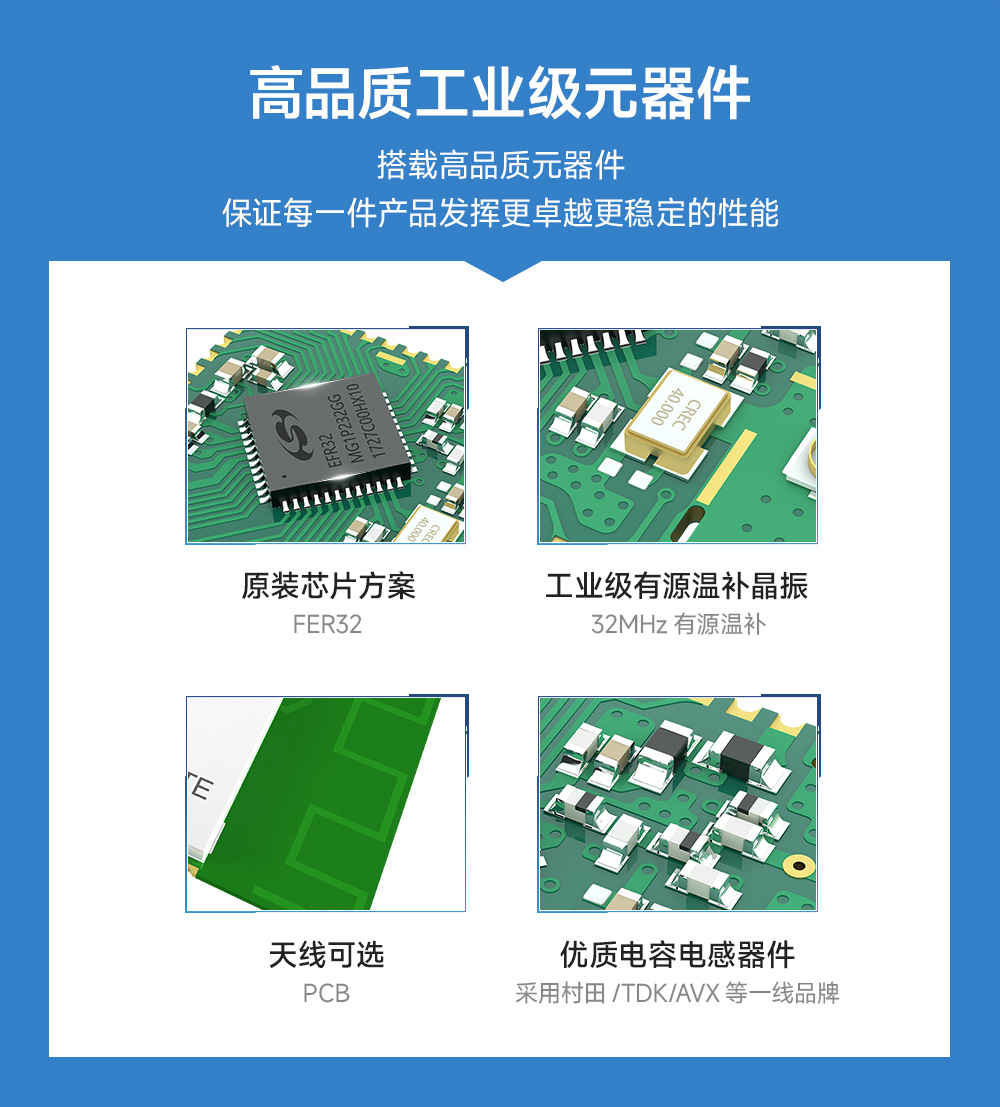

| 參考距離 | 200m/500m | 兩點之間（zigbee 網絡支持路由多跳功能，可通過增加路由器達到延長傳輸距離的目的）。 |
| 重量 | 0.9g | |
| 支持協議 | Zigbee 3.0 | |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | 郵票孔 |
| IC 全稱 | TLSR8258F512ET32 | |
| FLASH | 512KB | |
| RAM | 64KB | |
| 內核 | 32 位 MCU | |

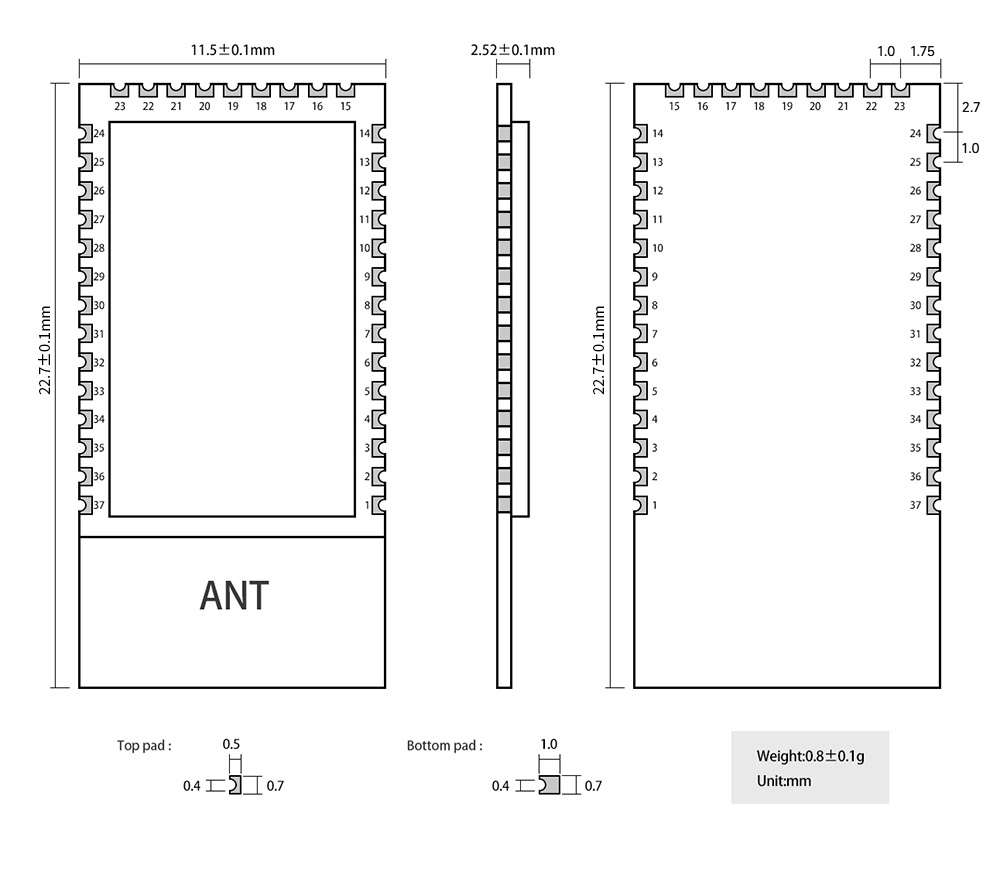

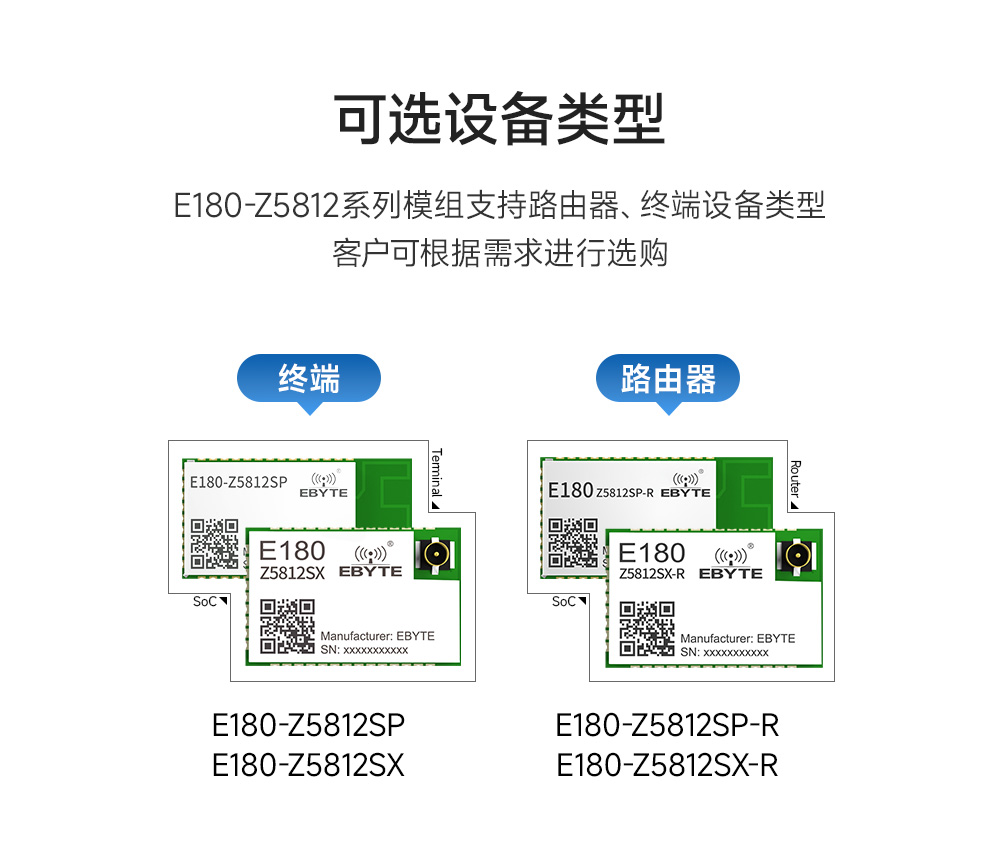

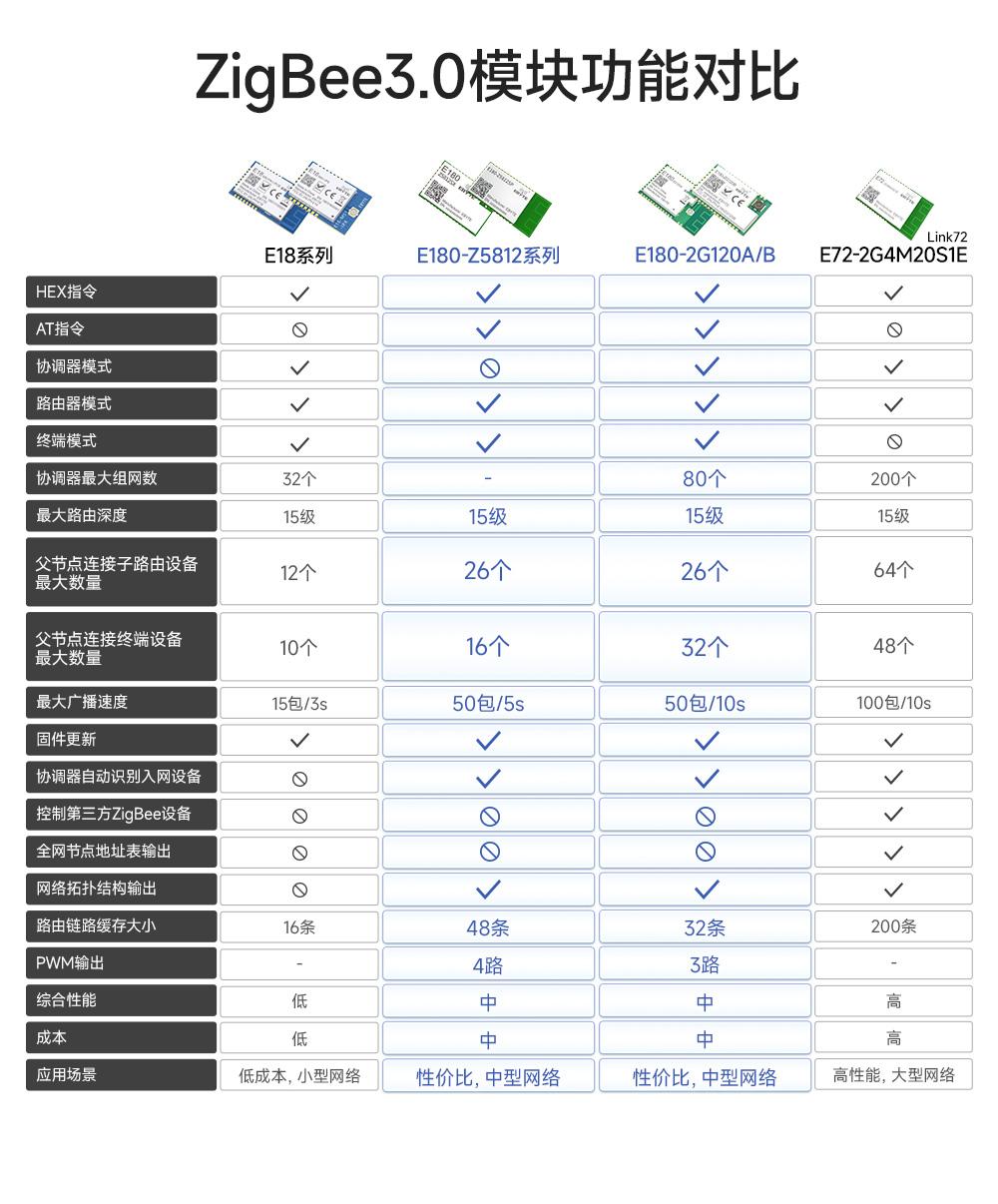

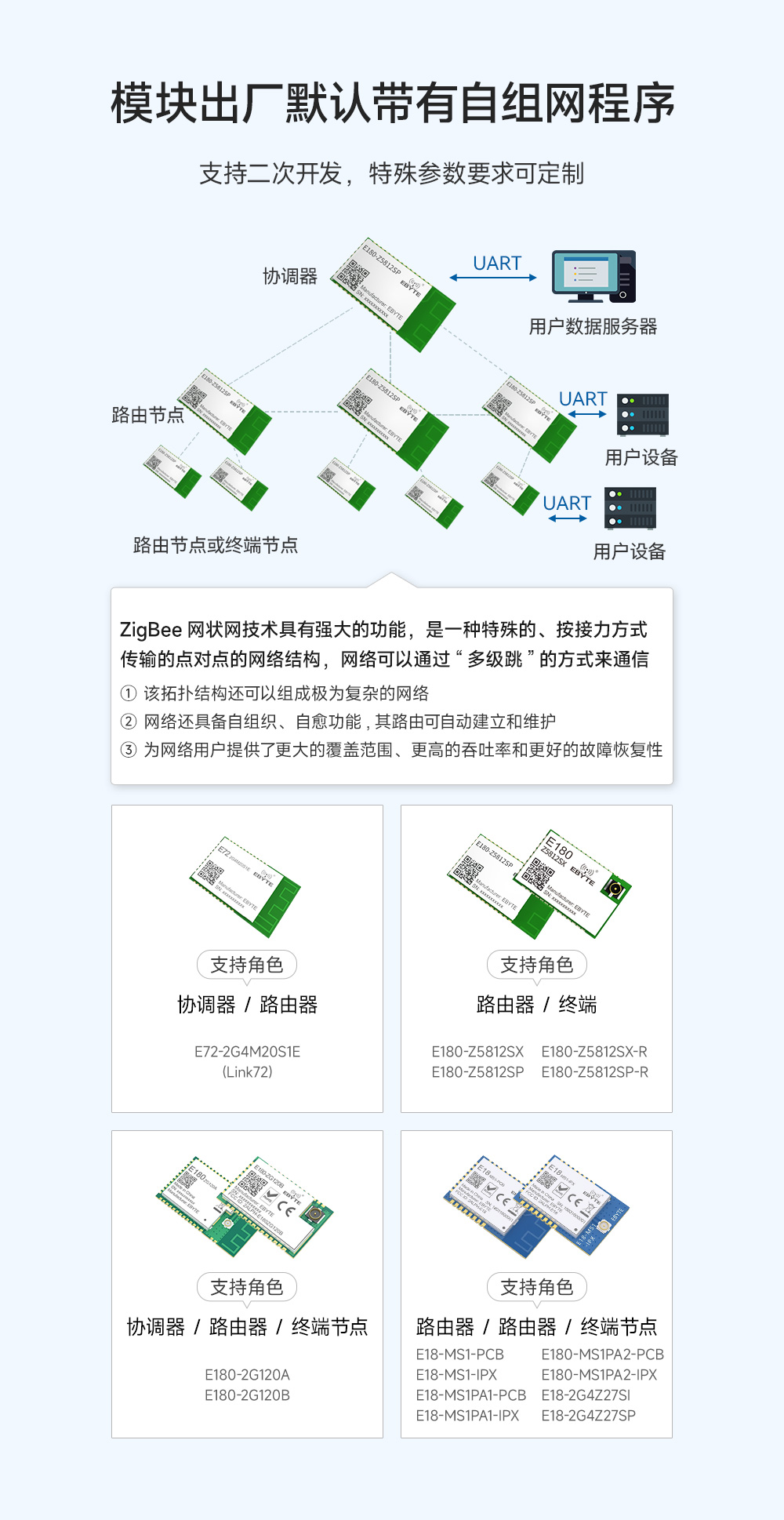

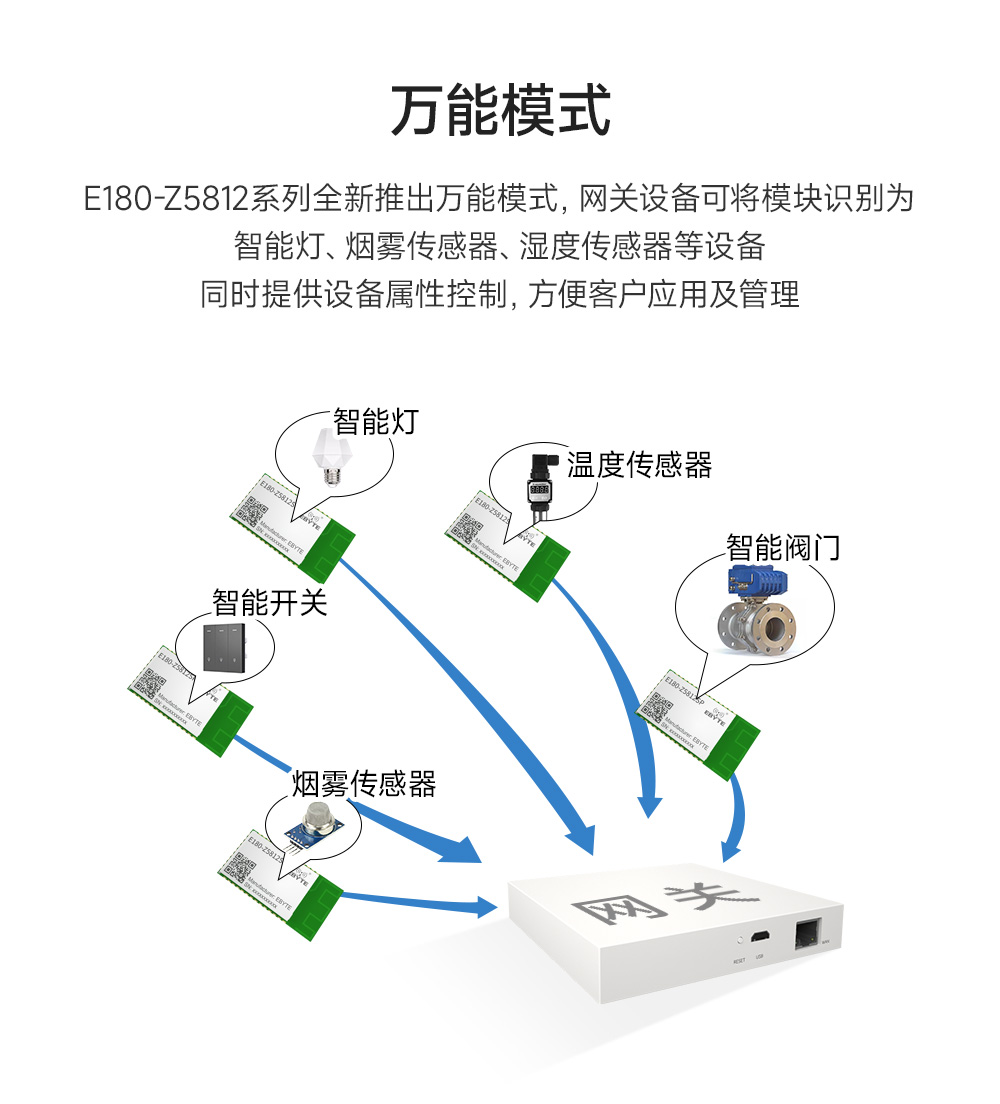

| 外形尺寸 | 11.5*22mm | E180-Z5812SP、E180-Z5812SP-R 尺寸 |
| 11.5*18mm | E180-Z5812SX、E180-Z5812SX-R 尺寸 | |
| 天線接口 | PCB | E180-Z5812SP、E180-Z5812SP-R,等效阻抗約 50Ω |
| IPEX | E180-Z5812SX、E180-Z5812SX-R,等效阻抗約 50Ω |
| 主要參數 | 描述 | 備注 |
| 路由表大小 | 48 | 路由器模組 |
| 路由器最大鄰居個數 | 26 | 路由器模組 |
| 路由器最大終端連接個數 | 16 | 路由器模組 |
| 透?jìng)髯畲髱L(zhǎng)度 | 77 字節 | 廣播或組播 |
| 240 字節 | 單播 | |
| 波特率 | 9600/19200/38400/57600/115200 | |
| PWM 輸出路數 | 4路 | |
| PWM 精度 | 1KHz | |
| PWM 最小漸變周期 | 10ms | |
| ADC 采樣精度 | 12bit | |
| ADC 路數 | 3 | 2 路外部，1 路內部電壓 |
| 最大可創建 ZCL 端口數量 | 8 | 路由器 |
| 6 | 終端 | |
| 最大可創建 ZCL 簇累計條數 | 32 條（路由器） | 全部端口共享全部簇表 |
| 24 條（終端） | ||
| 最大可創建 ZCL 屬性累計數量 | 128 項（路由器） | 全部端口共享全部屬性空間 |
| 96 項（終端） | ||
| 最大 ZCL 屬性累計數據空間 | 1024 Byte（路由器） | 全部端口下全部屬性指向的數據的累計大小 |
| 768 Byte（終端） |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | NC | - | 預留，直接懸空 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | NC | - | 預留，直接懸空 |
| 4 | PD3(WAKE) | 輸入 | WAKE 引腳主要用于對休眠終端喚醒使用，上電時為高電平，當外部將該引腳拉低時，休眠的終端設備將被喚醒 |
| 5 | PD7(TX) | 輸出 | 串口發送端口 TX |
| 6 | PA0(RX) | 輸入 | 串口接收端口 RX |
| 7 | NC | - | 預留，直接懸空 |
| 8 | NC | - | 預留，直接懸空 |
| 9 | PD4(LINK) | 輸入 | 網絡連接引腳。 |
| 10 | PA1(BAUD_R) | 輸入 | UART_BAUD_RESET 引腳用于設備波特率復位，上電默認高電平，任何模式下，該引腳拉低 1000ms 以上模塊串口參數將恢復默認的115200 |
| 11 | PB1(LED1) | 輸出 | 預留 LED 指示 |
| 12 | PC0(GPIO0) | 輸入/輸出 | GPIO 輸入/輸出端口 0 |
| 13 | VCC | - | 模塊電源正參考電，電壓范圍 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | PB4(GPIO1) | 輸入/輸出 | GPIO 輸入/輸出端口 1 |
| 16 | NC | - | 預留，直接懸空 |
| 17 | NC | - | 預留，直接懸空 |
| 18 | PB5(AUX) | 輸出 | AUX 引腳指示當前設備工作狀態，當引腳為低電平時，指示設備繁忙，高電平指示設備空閑 |
| 19 | NC | - | 預留，直接懸空 |
| 20 | NC | - | 預留，直接懸空 |
| 21 | PB6(ADC1) | 輸入 | ADC 檢測端口 1 |
| 22 | PB7(ADC2) | 輸入 | ADC 檢測端口 2 |
| 23 | NC | - | 預留，直接懸空 |
| 24 | NC | - | 預留，直接懸空 |
| 25 | SWCLK | 輸入/輸出 | 串行調試接口，串行線時鐘 |
| 26 | SWDIO | 輸入/輸出 | 串行調試接口，串行數據輸入輸出 |
| 27 | PC2(PWM0) | 輸出 | PWM 輸出端口 0 |
| 28 | PC3(PWM1) | 輸出 | PWM 輸出端口 1 |
| 29 | PC4(PWM2) | 輸出 | PWM 輸出端口 2 |
| 30 | PC1(NET) | 輸出 | NET 引腳指示模塊當前網絡狀態，閃爍表示正在配網或正在綁定 |
| 31 | NC | - | 預留，直接懸空 |
| 32 | PD2(PWM3) | 輸出 | PWM 輸出端口 3 |
| 33 | NC | - | 預留，直接懸空 |
| 34 | NC | - | 預留，直接懸空 |
| 35 | NC | - | 預留，直接懸空 |
| 36 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 37 | nRESET | 輸入 | 復位引腳 |
