當前位置： 首頁 >產品中心 >數傳電臺>自組網>E180-DTU(ZG120-485)

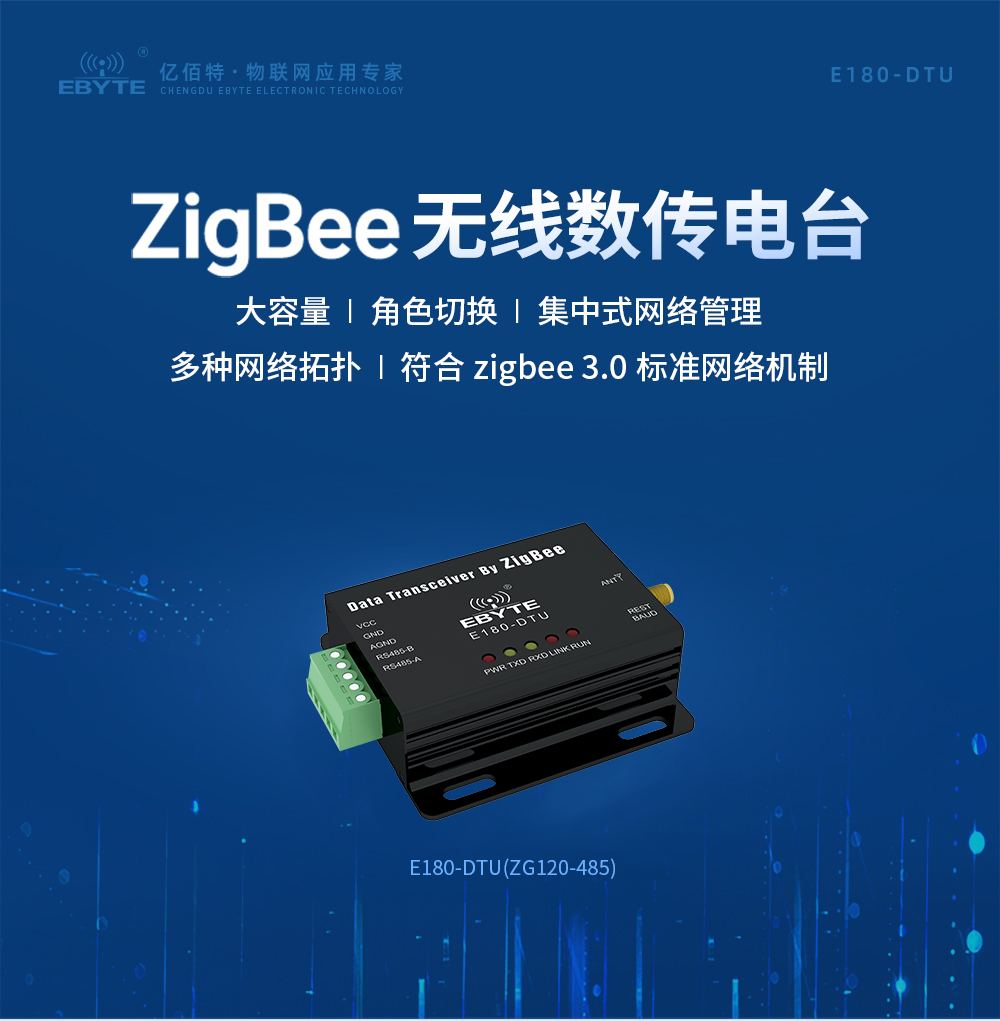

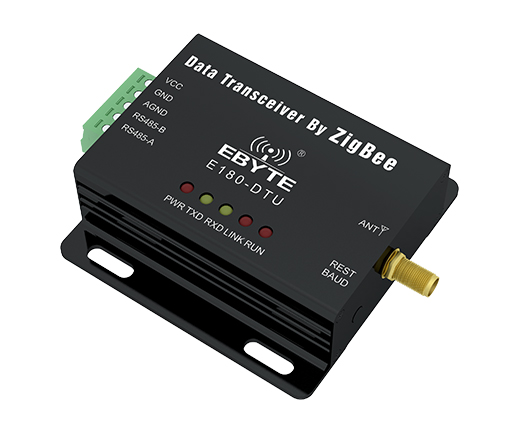

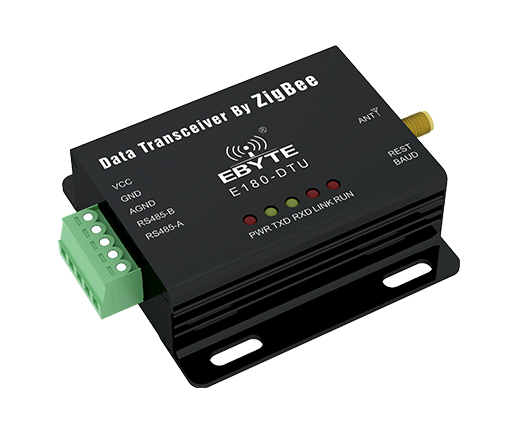

E180-DTU(ZG120-485) ZigBee數傳電臺

接口類型：RS485

產品重量：94.5g±5g

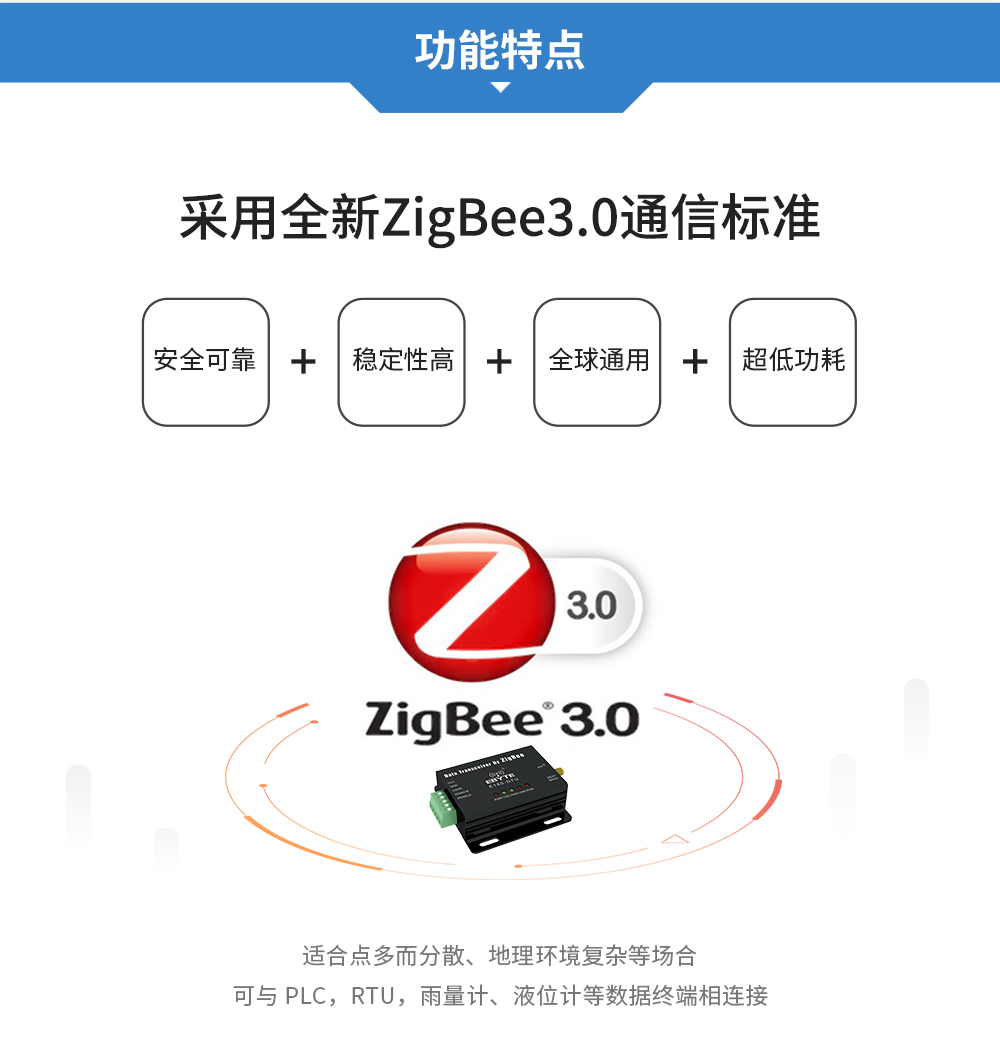

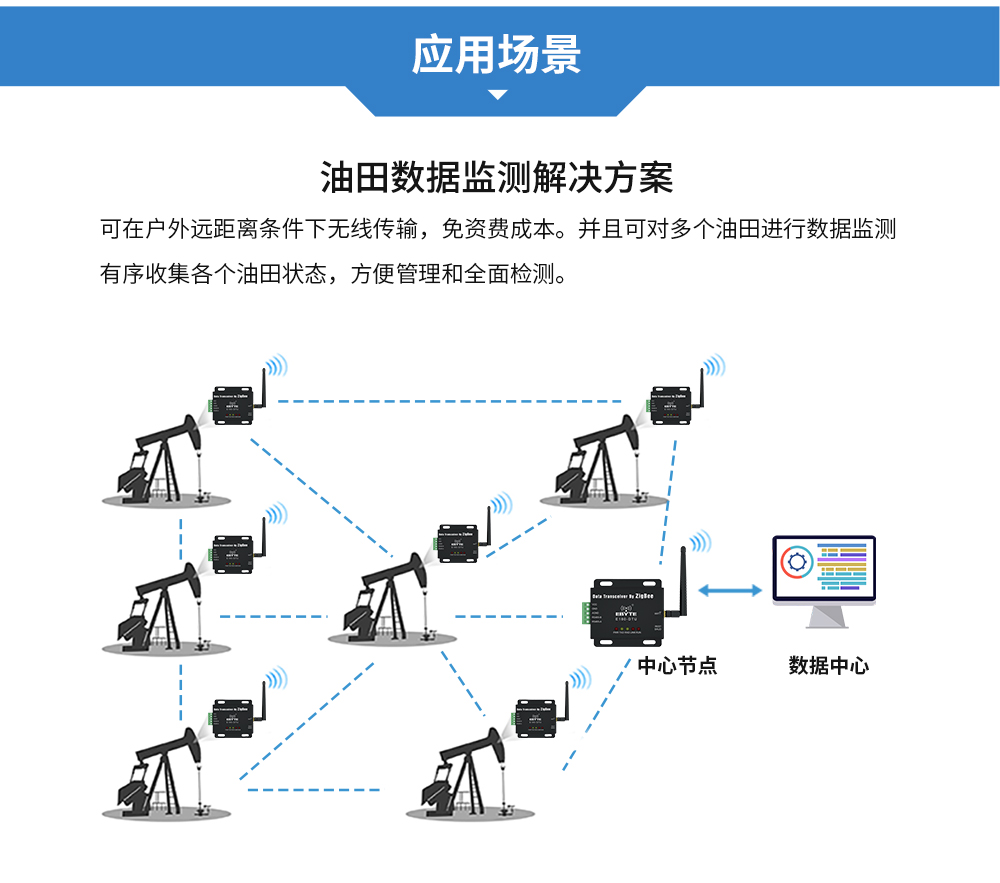

產品簡介：E180-DTU(ZG120-485)是一款以ZigBee技術為基礎的無線電臺，具有透傳、協議傳輸?shù)榷喾N功能。無線數傳電臺作為一種通訊媒介，提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與PLC、RTU、雨量計、液位計等數據終端相連接。

溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。

zigbee DTU數傳電臺不兼容聲明

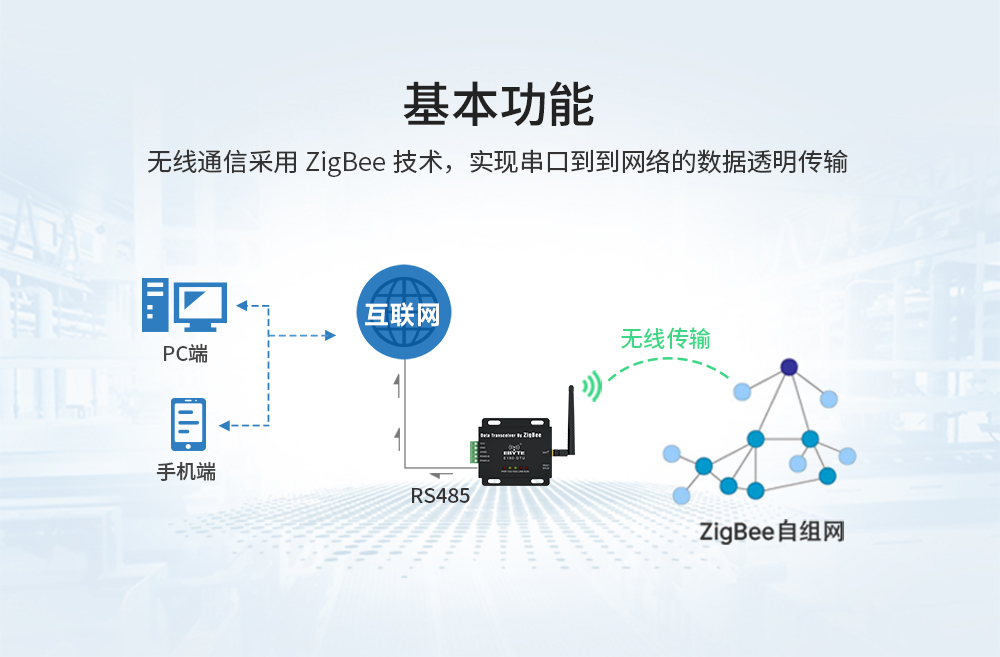

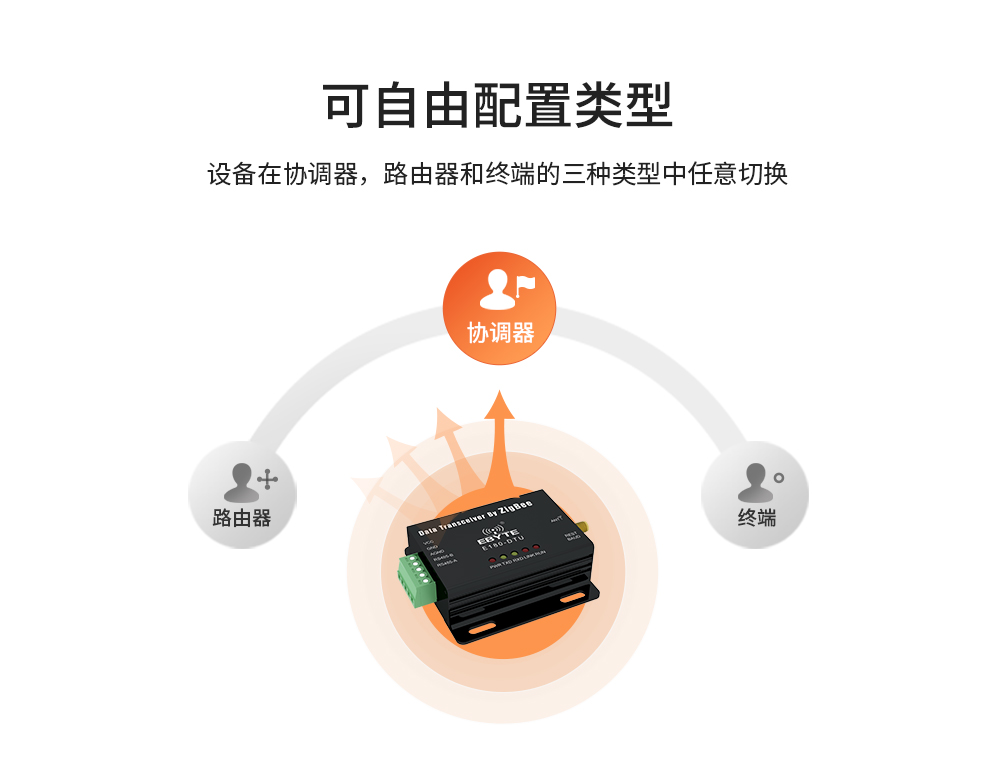

CH-1E180-DTU(ZG120-485)基本功能
CH-2E180-DTU(ZG120-485)_04總覽-1000_02
E180-DTU(ZG120-485)_06E180-DTU(ZG120-485)_07E180-DTU(ZG120-485)_08E180-DTU(ZG120-485)_09E180-DTU(ZG120-485)_10E180-DTU(ZG120-485)_12

E180-DTU(ZG120-232)_Size1000

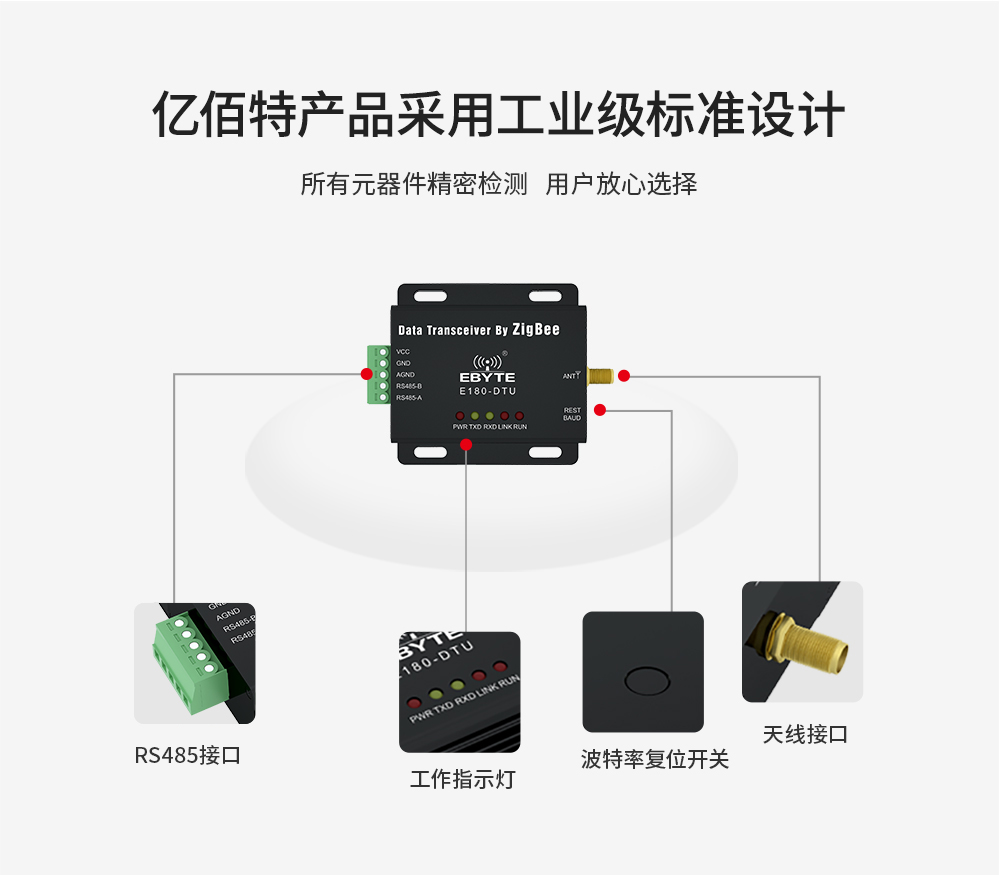

腳號
名稱功能說明
1VCC壓線式電源接口，正極

直流 8~28V，推薦使用 12V 或 24V

2GND壓線式電源接口，負極

電源負極與與系統地、外殼相連接

3AGND公共地接口

可與外部設備接地端連接，也可不處理

4RS485-B串口端子

外接其他 RS485 設備的 B 端

5RS485-A 串口端子

外接其他 RS485 設備的 A 端

6PWR-LED
電源指示燈

紅色，電源接通時常亮

7

TXD-LED

發送指示燈

黃色，發送數據時閃爍

8

RXD-LED

接收指示燈

黃色，接收數據時閃爍

9LINK-LED
連接指示燈

紅色，連接網絡時常亮，無時網絡熄滅

10RUN-LED

設備工作狀態指示燈

紅色，燈熄滅時指示設備繁忙，燈亮指示設備空閑

11波特率復位開關
輕觸開關

長按1s以上可復位電臺波特率（115200）

12天線接口SMA-K接口

外螺紋內孔，長10mm，特征阻抗50Ω
