接口類型：RS485
產品尺寸：68*66*21mm
產品重量：64g±5g

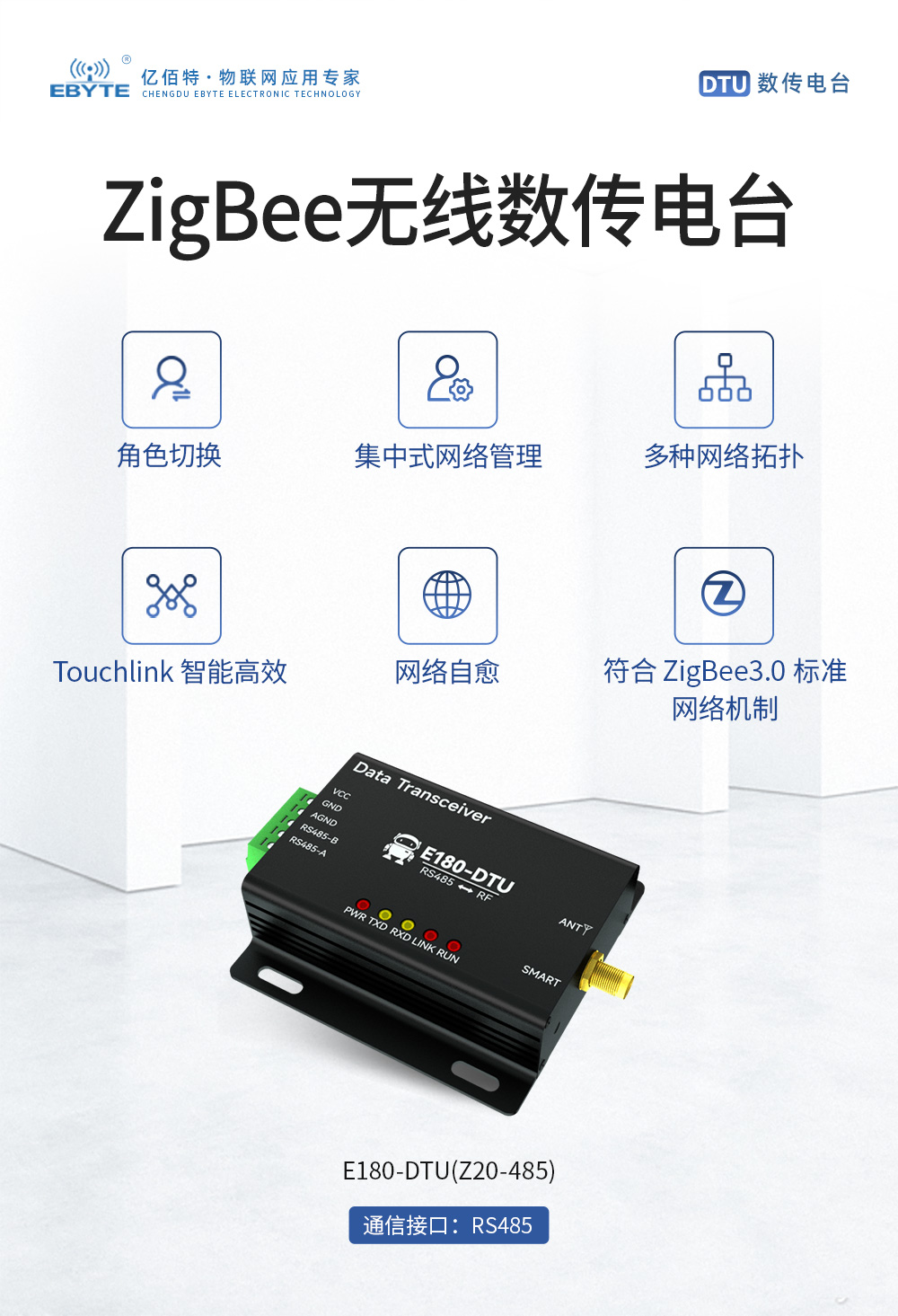

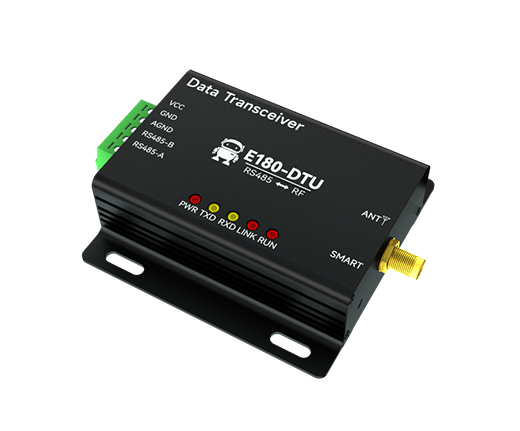

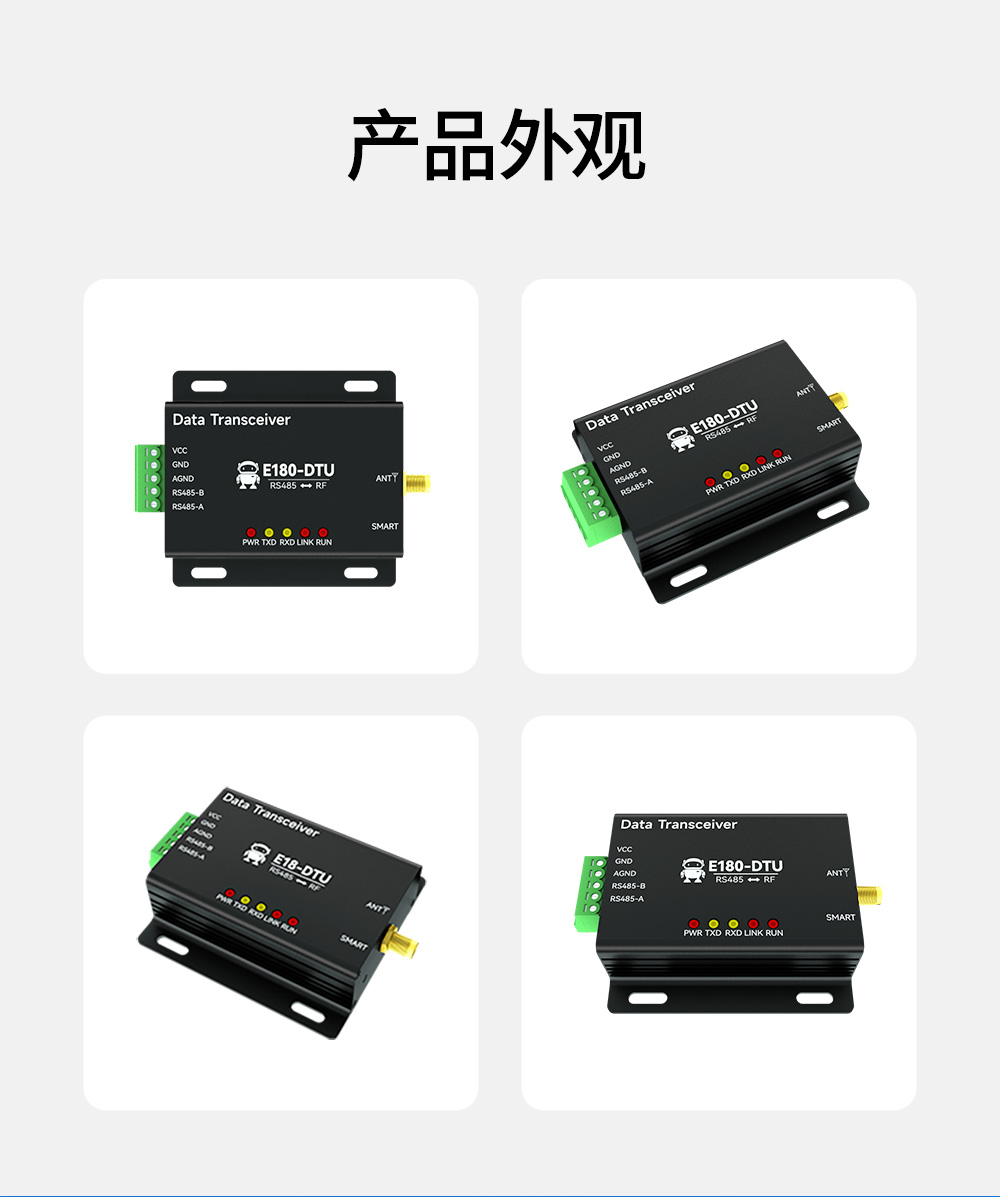

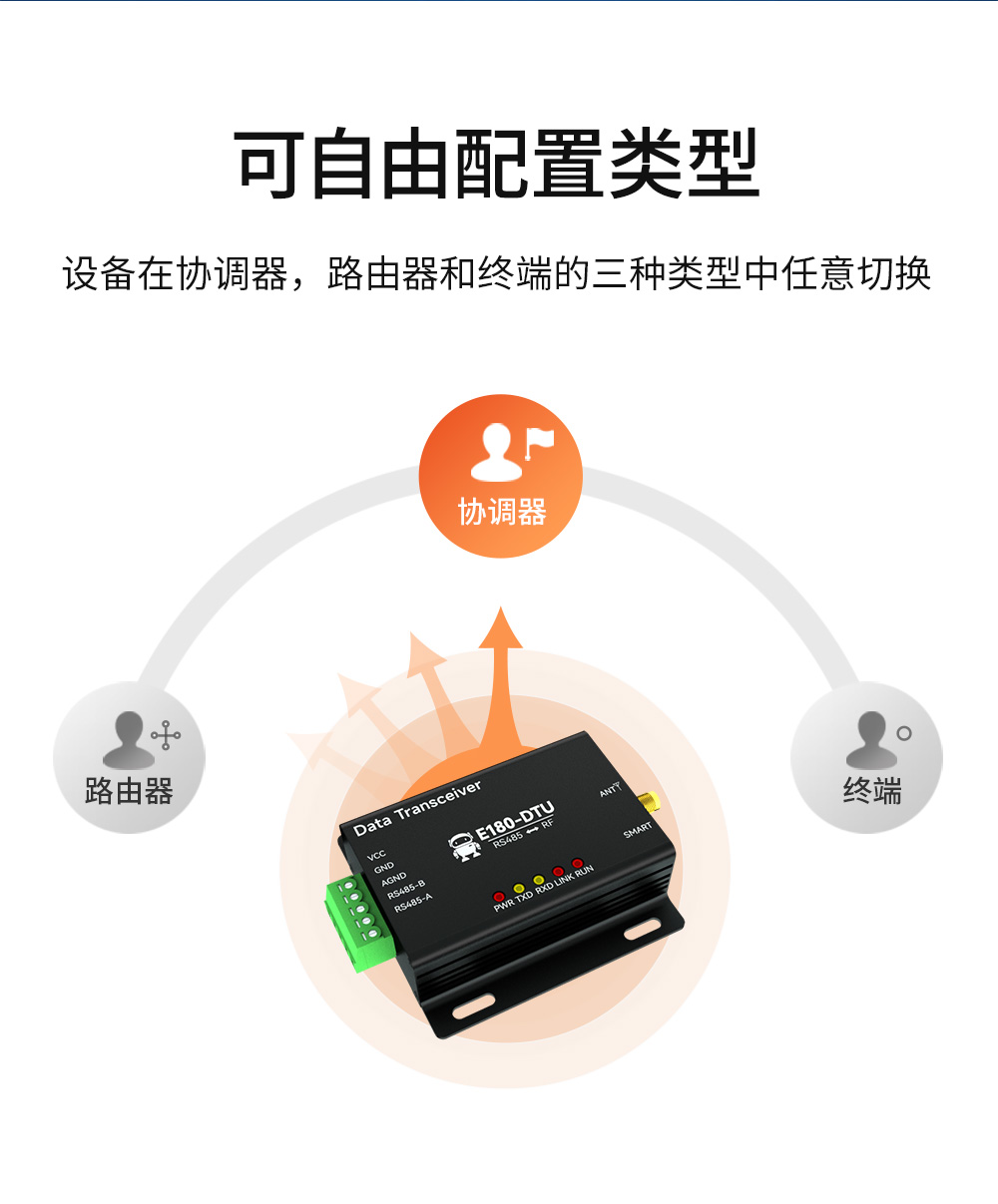

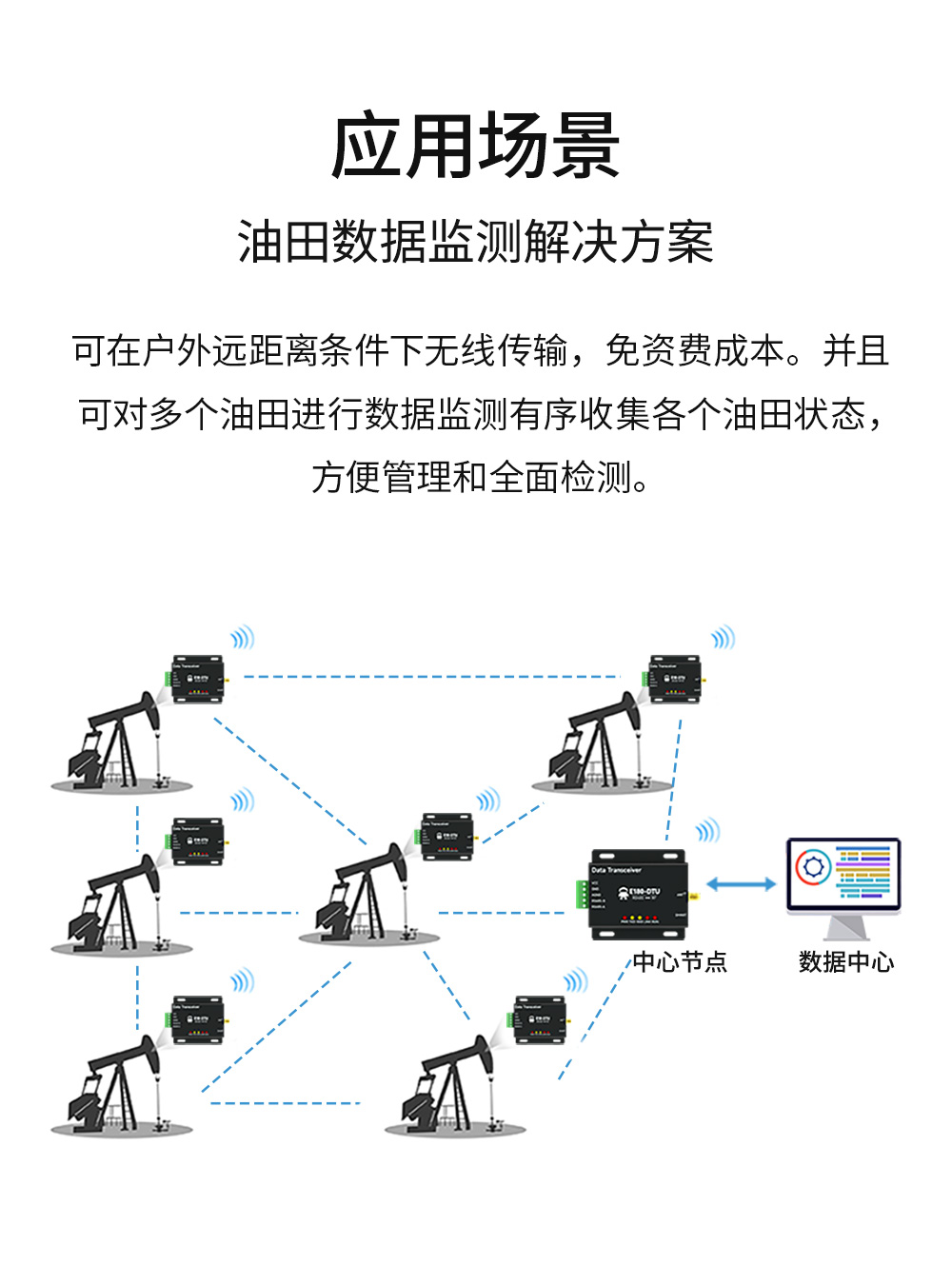

產品簡介：E180-DTU(Z20-485)是一款以ZigBee3.0技術為基礎的無線數傳電臺，具有透傳，協議傳輸?shù)榷喾N功能。無線數傳電臺作為一種通訊媒介，與光纖、微波、明線一樣，有一定的適用范圍：電臺提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，zigbee3.0數傳電臺具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與 PLC，RTU，雨量計、液位計等數據終端相連接。

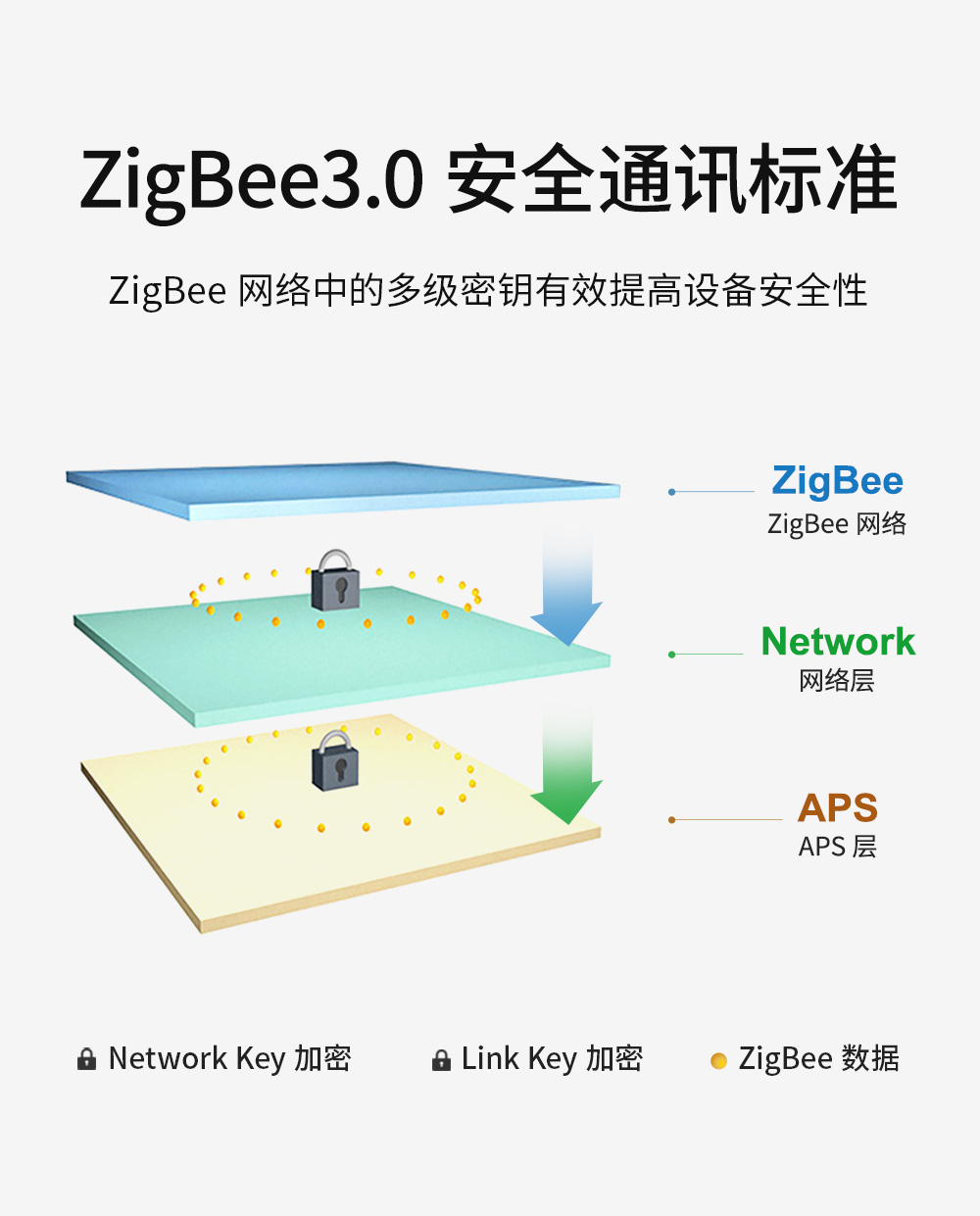

| 主要參數 | 單位 | 參數值 | 備注 |
| 工作頻段 | GHz | 2.400 ~ 2.480 | 支持ISM 頻段 |
| 發射功率 | dBm | 20 | |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 串口波特率 | bps | 9600、19200、38400、57600、115200 | 默認115200bps |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 最小發送包長 | byte | 1 | |
| 實測距離 | Km | 1.3 | 晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kBps。 |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射電流 | mA | 78 @20dBm | |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 |
| 主要參數 | 參數值 | 備注 |
| 射頻芯片 | EFR32MG1B | Silicon Labs原裝進口 |
| 產品尺寸 | 68*66*21mm | 不含天線 |
| FLASH | 256KB | |
| RAM | 32KB | |
| 支持協議 | ZigBee3.0 | |

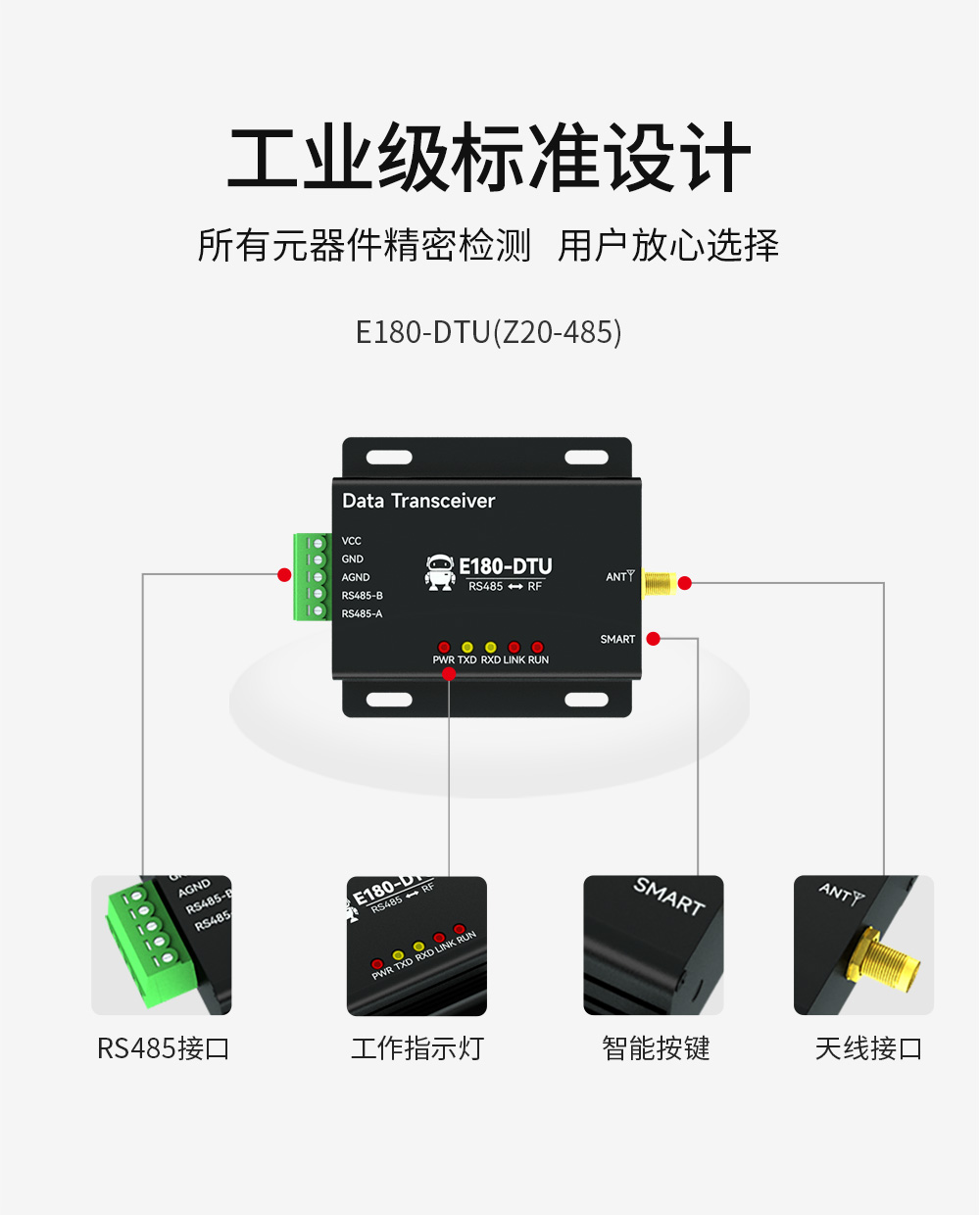

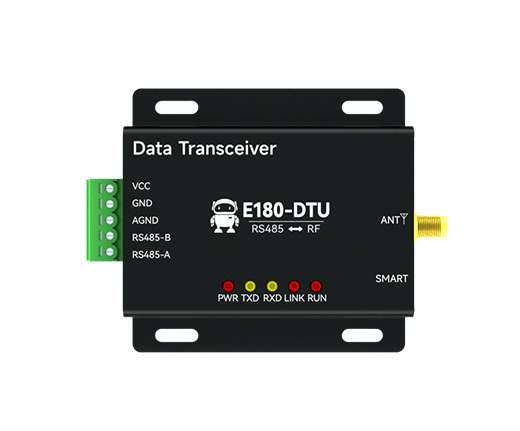

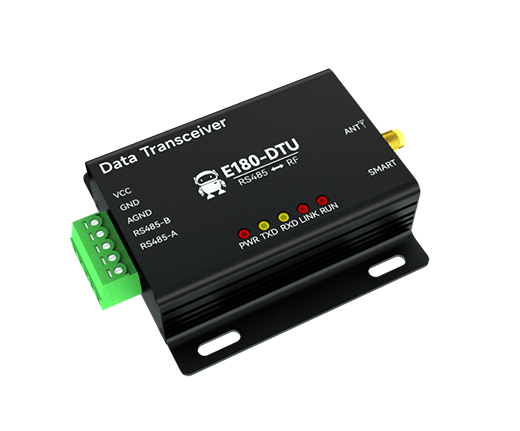

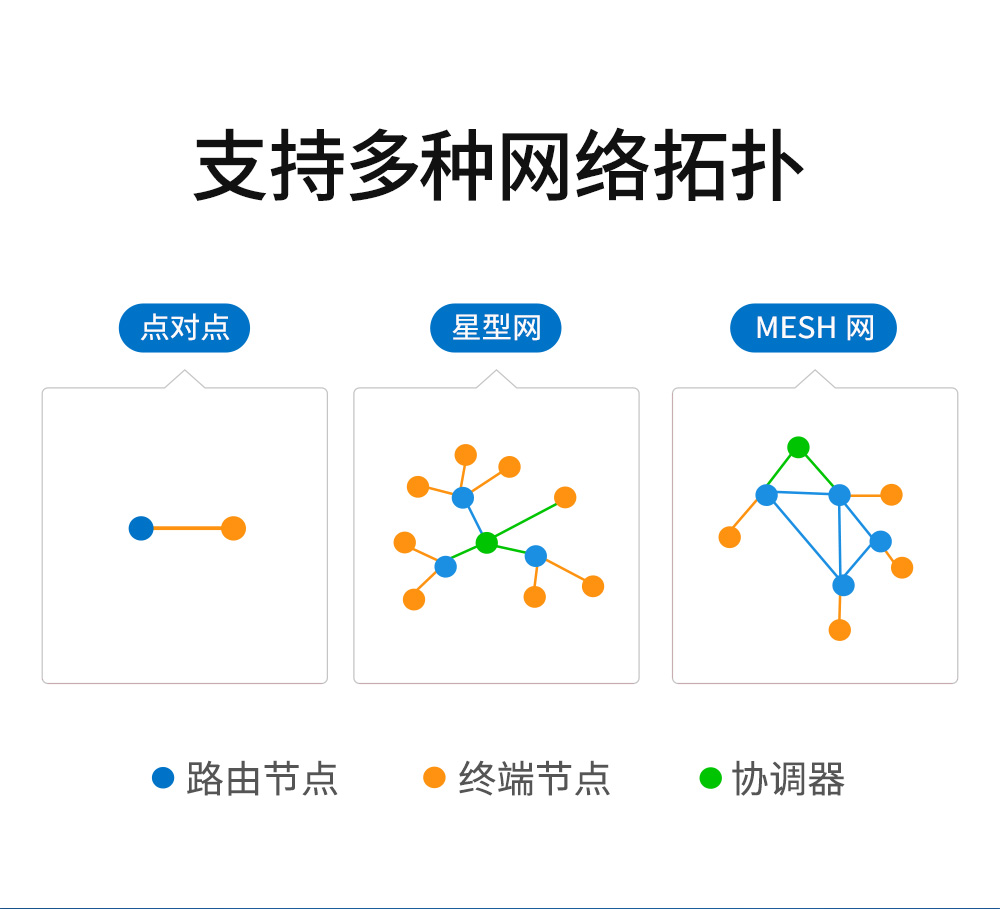

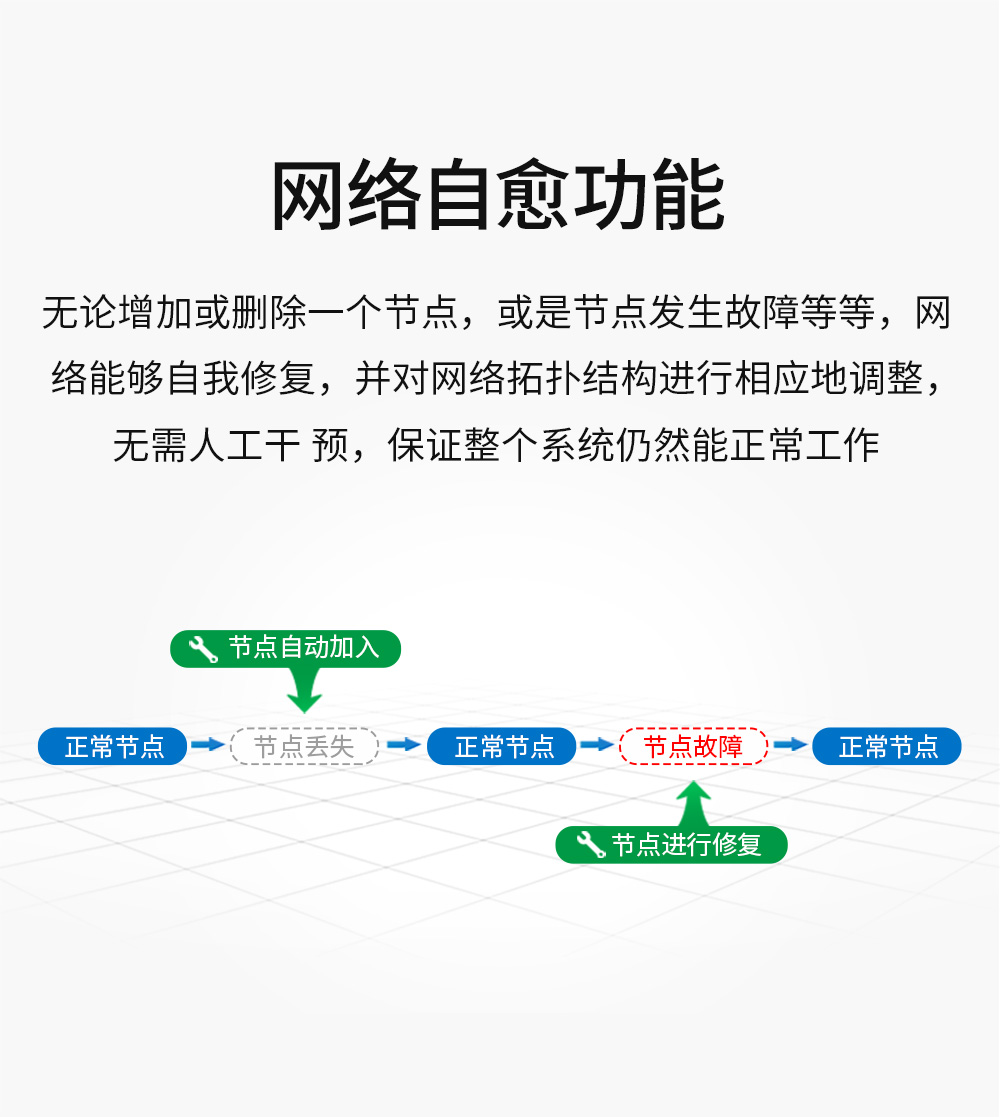

| 通信接口 | RS485 | 3.81mm接線端子 |
| 天線接口 | SMA-K | 外螺紋內孔 |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端； |
| 5 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端； |
| 12 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 8 mm，特征阻抗 50Ω |
| 序號 | 名稱 | 功能 | 說明 |
| 6 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 7 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 8 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 序號 | 名稱 | 電臺狀態 | 指示燈狀態 | 備注 |
| 9 | 未組網 | 熄滅 | ||
| 正在配網-協調器或路由器打開網絡 | 1Hz 閃爍 | |||
| 正在配網-未入網的路由器或 | 10Hz 閃爍 | |||
| 終端加入網絡 | ||||
| 路由器或終端網絡加入成功 | 2Hz 閃爍 3 秒后常亮 | |||
| 網絡連接正常 | 常亮 | |||
| 網絡建立/加入失敗 | 熄滅 | |||
| 終端節點掉線 | 5Hz 閃爍，每秒 3 次 | |||
| 序號 | 名稱 | 功能 | 指示燈狀態 | 備注 |
| 10 | RUN-LED（紅色） | 自動配對模式 | 1Hz 閃爍 | |
| 恢復出廠設置 | 長亮 | “SMART”按鍵長按 5S | ||
| 串口波特率恢復 | 熄滅→亮→熄滅 | 詳情見 SMART 功能鍵說明 | ||
| 待機/正常工作 | 熄滅 |
