當前位置： 首頁 >產品中心 >數傳電臺>自組網>E180-DTU(ZG120-232)

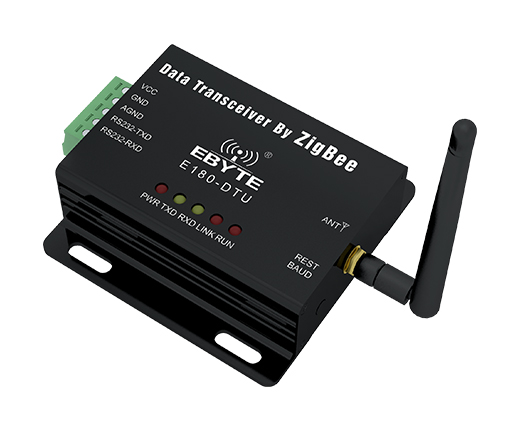

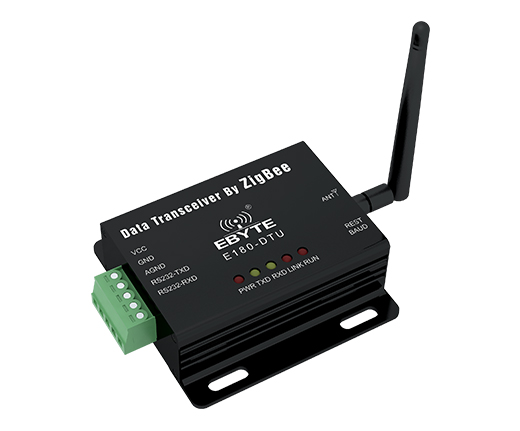

E180-DTU(ZG120-232) ZigBee數傳電臺

接口類型：RS232

產品重量：95g±5g

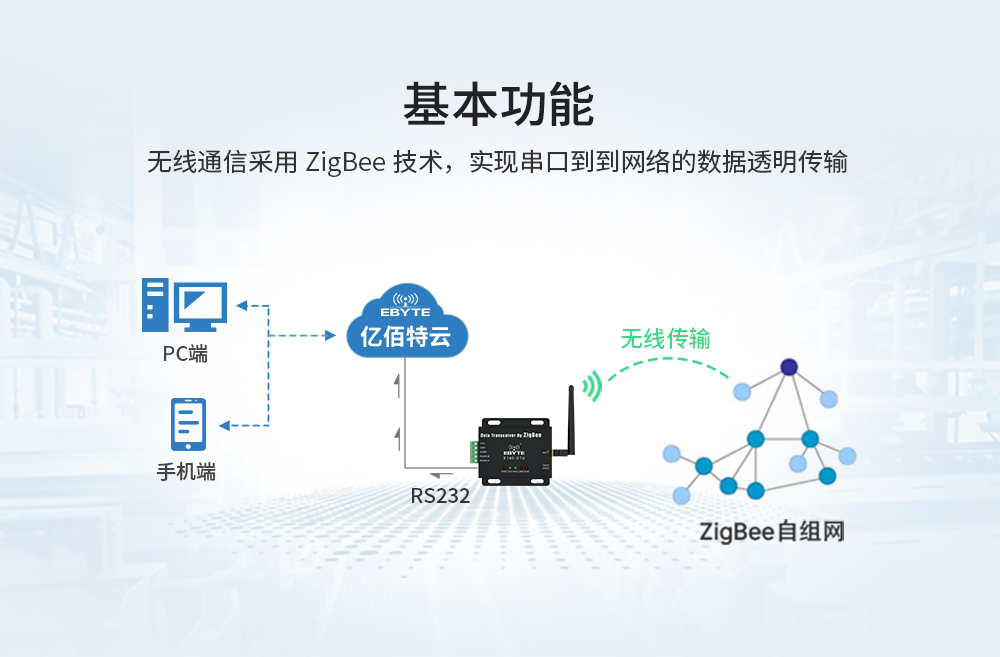

產品簡介：E180-DTU(ZG120-232)是一款以ZigBee技術為基礎的無線電臺，具有透傳、協議傳輸?shù)榷喾N功能。無線數傳電臺作為一種通訊媒介，與光纖、微波、明線一樣，有一定的適用范圍：它提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與PLC，RTU，雨量計、液位計等數據終端相連接。

溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。

E180-DTU(ZG120-232)_01

E180-DTU(ZG120-232)_02

E180-DTU(ZG120-232)_03

E180-DTU(ZG120-232)_04
總覽-1000_02

E180-DTU(ZG120-232)_06

E180-DTU(ZG120-232)_07

E180-DTU(ZG120-232)_08

E180-DTU(ZG120-232)_09

E180-DTU(ZG120-232)_10

E180-DTU(ZG120-232)_12

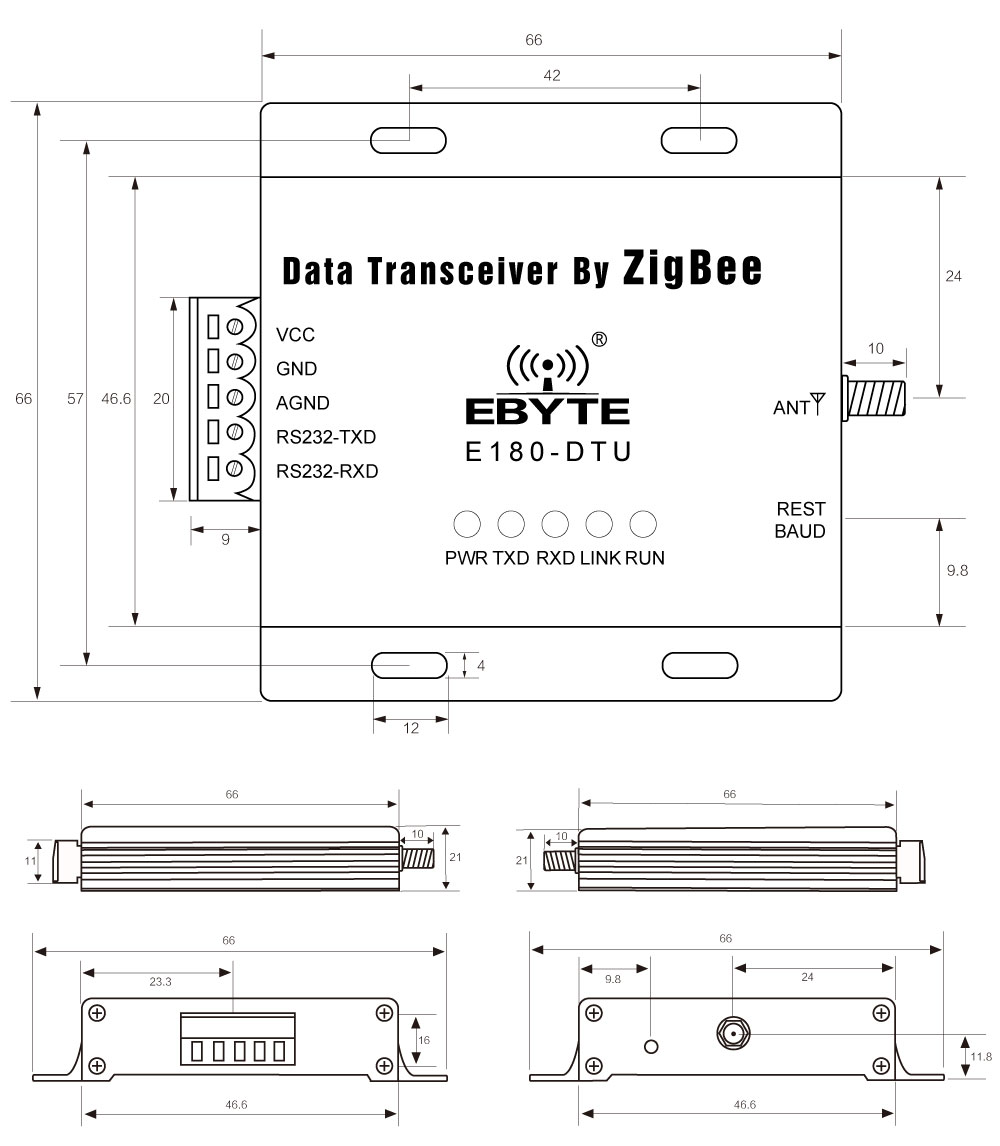

E180-DTU(ZG120-232)_Size1000

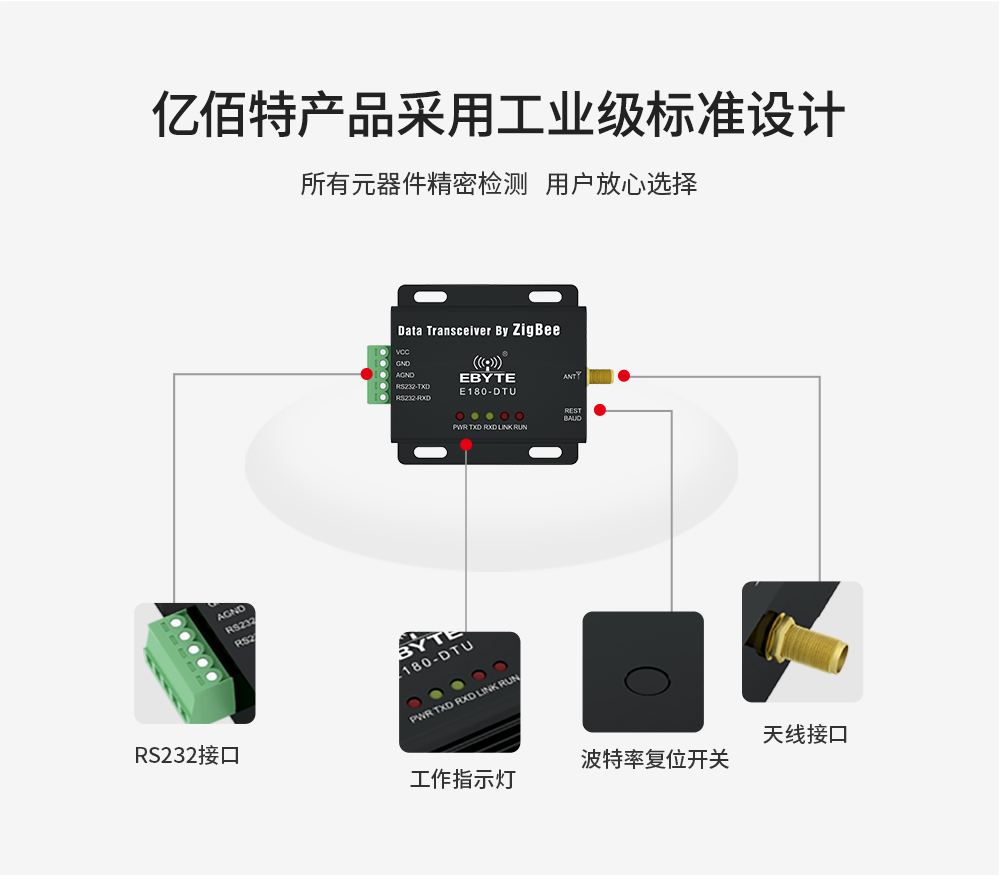

腳號
名稱功能說明
1VCC壓線式電源接口，正極

直流 8~28V，推薦使用 12V 或 24V

2GND壓線式電源接口，負極

電源負極與與系統地、外殼相連接

3AGND公共地接口

可與外部設備接地端連接，也可不處理

4RS232-TXD串口端子

輸出端，外接其他 RS232 設備的 RXD

5RS232-RXD串口端子

輸入端，外接其他 RS232 設備的 TXD

6PWR-LED
電源指示燈

紅色，電源接通時常亮

7

TXD-LED

發送指示燈

黃色，發送數據時閃爍

8

RXD-LED

接收指示燈

黃色，接收數據時閃爍

9LINK-LED
連接指示燈

紅色，連接網絡時常亮，無時網絡熄滅

10RUN-LED

設備工作狀態指示燈

紅色，燈熄滅時指示設備繁忙，燈亮指示設備空閑

11波特率復位開關
輕觸開關

長按1s以上可復位電臺波特率（115200）

12天線接口SMA-K接口

外螺紋內孔，長10mm，特征阻抗50Ω


       在線購買
     【億佰特官方淘寶店】：https://detail.taobao.com
     【京東商城】：http://item.jd.com
     【官方淘寶】：https://item.taobao.com
    【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
           技術應用
   >      基于433MHz無線串口，多發一收解決方案
   >      無線數傳模塊在工業領域中的優勢
   >      LoRa無線技術將為物聯網創新應用帶來新機遇
   >      433MHz無線數傳模塊的低功耗組網應用
   >      基于SX1278/SX1276LoRa技術的遠距離傳輸方案
   >      SX1278 LoRa模塊在無線抄表上的應用
   >      天線對無線模塊通信距離的影響
   >      增加無線模塊傳輸距離的研究
   >      無線模塊超遠距離傳輸中實現中繼的方法
   >      通信距離與哪些因素相關
   >      TTL電平、CMOS電平、RS232通信電平的概念及區別
   >      大功率無線輸出電臺使用注意事項
   >      透明傳輸-點對點具體應用
   >      SX1268與SX1278、SX1276對比分析以及選型南
   >      基于SX1278、SX1276的LoRa技術知識詳解
   >      無線數傳電臺工業控制的應用
   >      LoRa與NB-IoT物聯網應用對比方案
   >      LORA通訊技術和NB-IOT通訊技術討論分析
   >      物聯網之NB-IoT和LoRa的優勢對比
   >      工業控制中無線短程應用前景分析
   >      RS485接口電磁兼容設計方案


產品
型號		接口類型 芯片方案 載波頻率Hz 發射功率dBm 測試距離km 空中速率
bps 		封裝形式 產品尺寸mm 產品特點技術
手冊		樣品
購買
EWM181-Z04SX
E180-2G4Z20SX UART - 2.4G 20 0.5 250k 貼片 13.5*19.3 兼容ZigBee3.0系列模塊
E180-DTU(Z20-ETH) RJ45 - - 20 - - - 84*82*25 ZigBee3.0通信標準
E180-DTU(Z20-485) RS485 EFR32MG1B 2400~2480M 20 1.3 - - 68*66*21 ZigBee3.0通信標準
E180-Z5812SP I/O TLSR8258 2.4G 12 0.2 250k 貼片 11.5*22 ZigBee3.0
E180-Z5812SX I/O TLSR8258 2.4G 12 0.5 250k 貼片 11.5*18 ZigBee3.0
E180-ZG120B-TB USB - - - - - - 55*305 E180-ZG120B模塊測試板
E180-Z6907A 1.27mm郵票孔 TLSR8269 2.4G 7 0.13 250kbps 貼片 11.5*22 ZigBee3.0、低功耗
E180-ZG120B 1.27mm郵票孔 EFR32 2.4G 20 1.3 250kbps 貼片 11.5*18 ZigBee3.0
E180-DTU(ZG120-232) RS232 - 2405~2480 20 1 - - 66*66*21 ZigBee3.0
E180-DTU(ZG120-485) RS485 - 2405~2480 20 1 - - 66*66*21 ZigBee3.0
E180-ZG120A I/O EFR32 2.4G 20 1.0 250kbps 貼片 17.5 * 28.7 ZigBee3.0
E180-Z8910SX I/O JN5189 2.4G 11 0.5 250k 貼片 11.5*18.0 ZigBee3.0
E180-Z8910SP I/O JN5189 2.4G 11 0.5 250k 貼片 11.5*22.7 ZigBee3.0模塊
