芯片方案：JN5189
工作頻率：2.40~2.48GHz
發射功率：11dBm
通信距離：500m

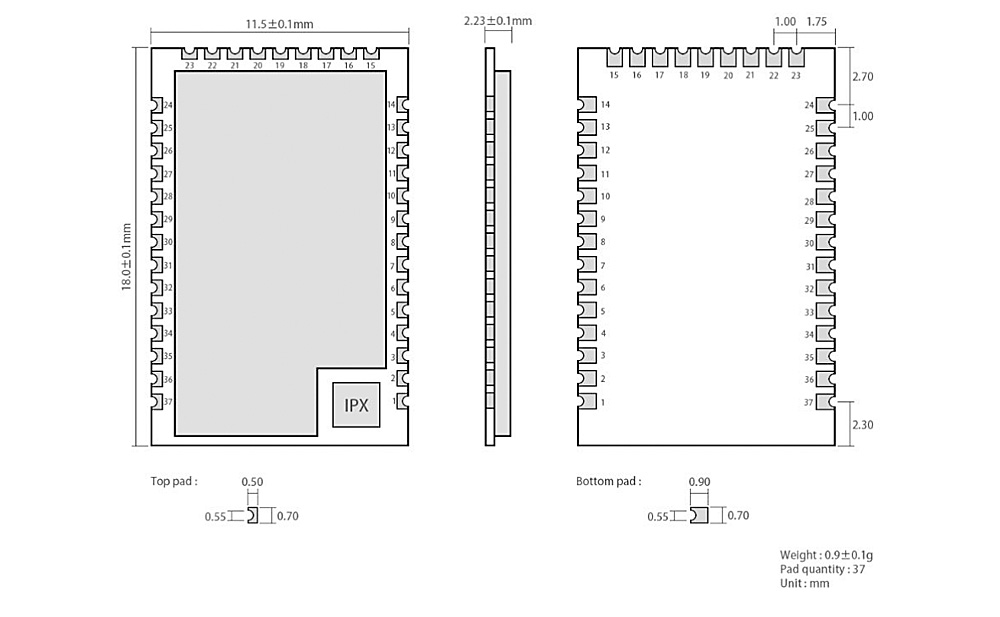

產品尺寸：11.5*18.0mm 產品重量：0.9g±0.1g

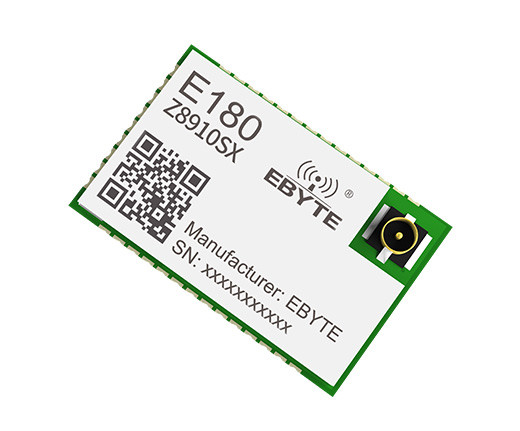

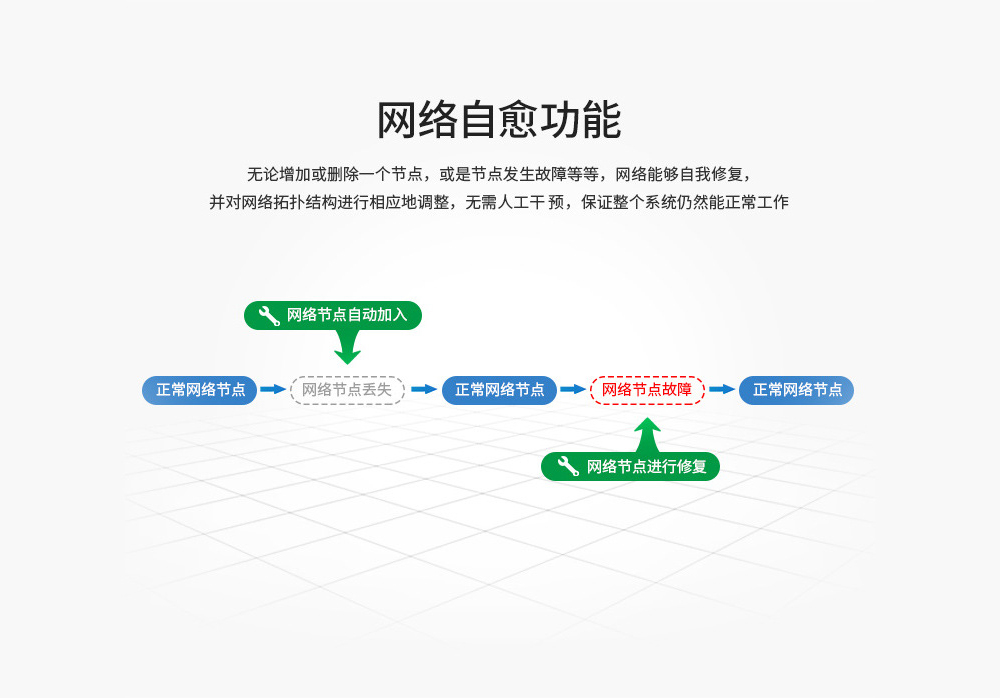

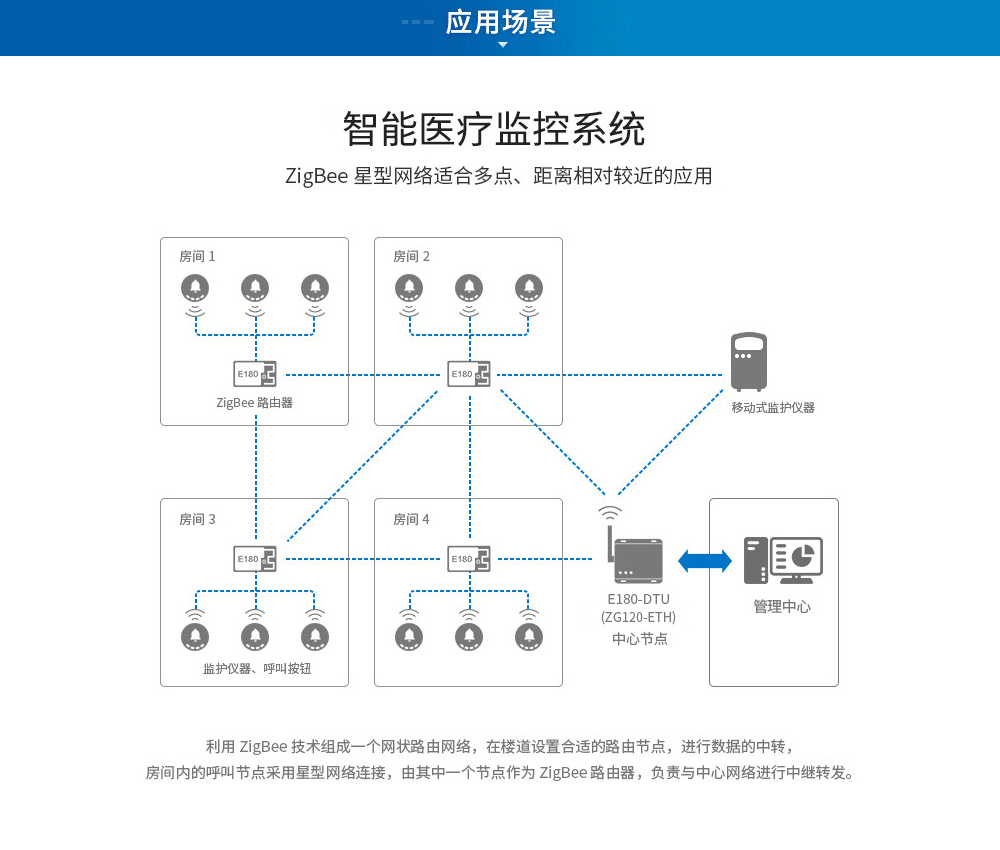

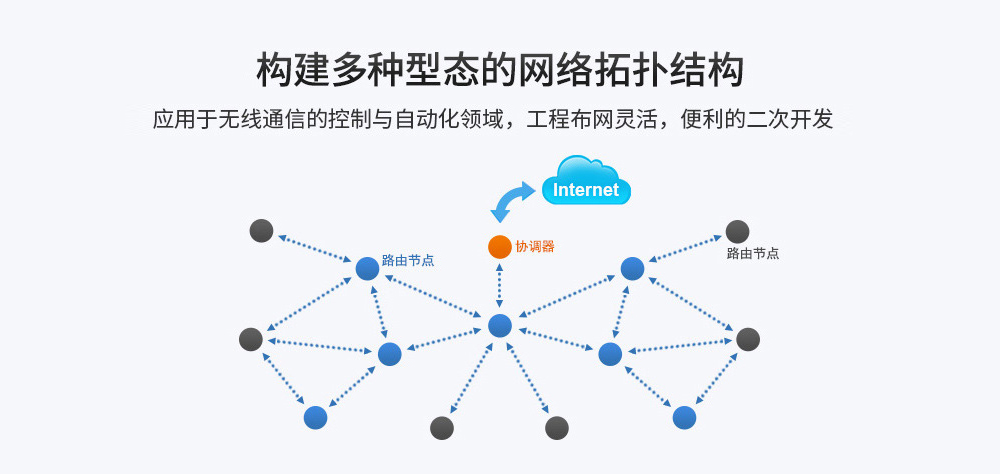

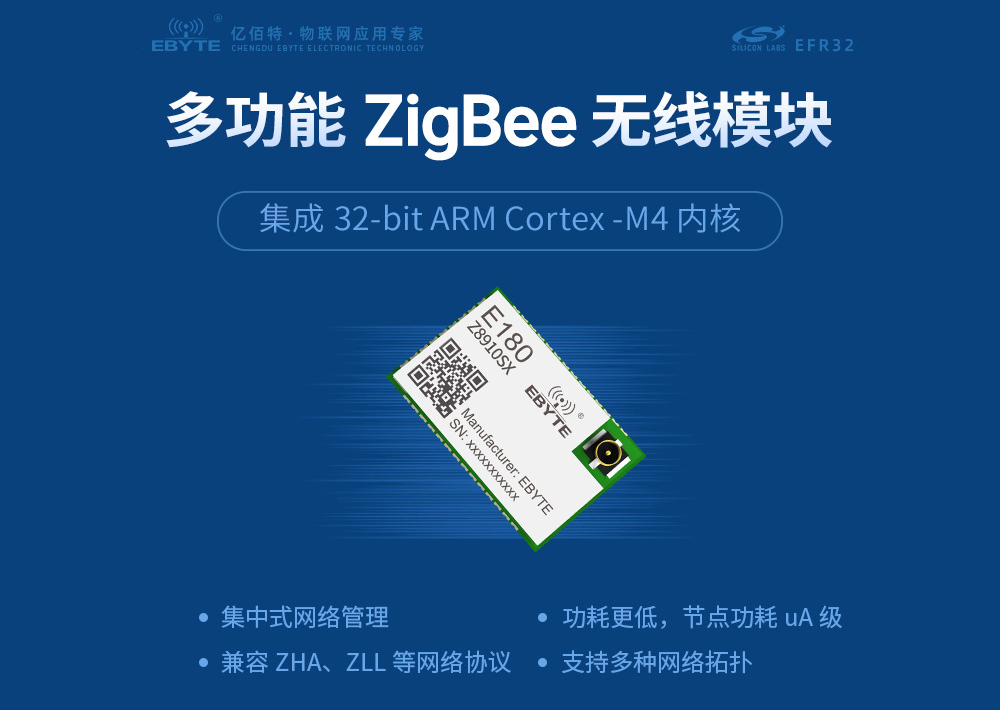

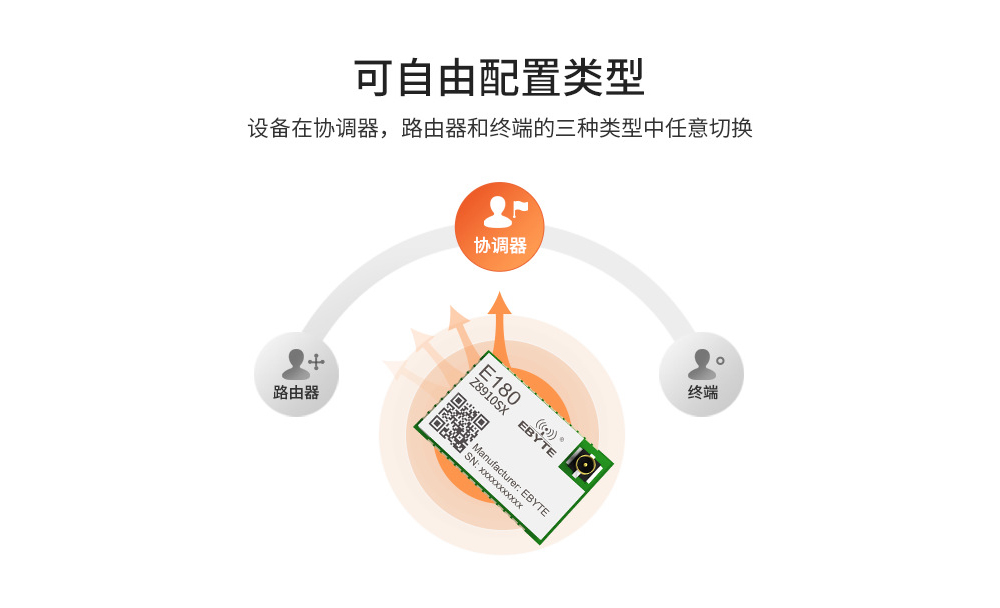

產品簡介：E180-Z8910SX是成都億佰特基于NXP JN5189無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的zigbee3.0模塊，ARM架構、M4內核、時鐘頻率高達48MHZ的高性能MCU，發射功率最高可達到11dBm,最低周期休眠電流達到1120nA,集成協調器、路由器、終端、休眠終端等所有節點功能，協調器/路由器可以直連150個終端子節點。

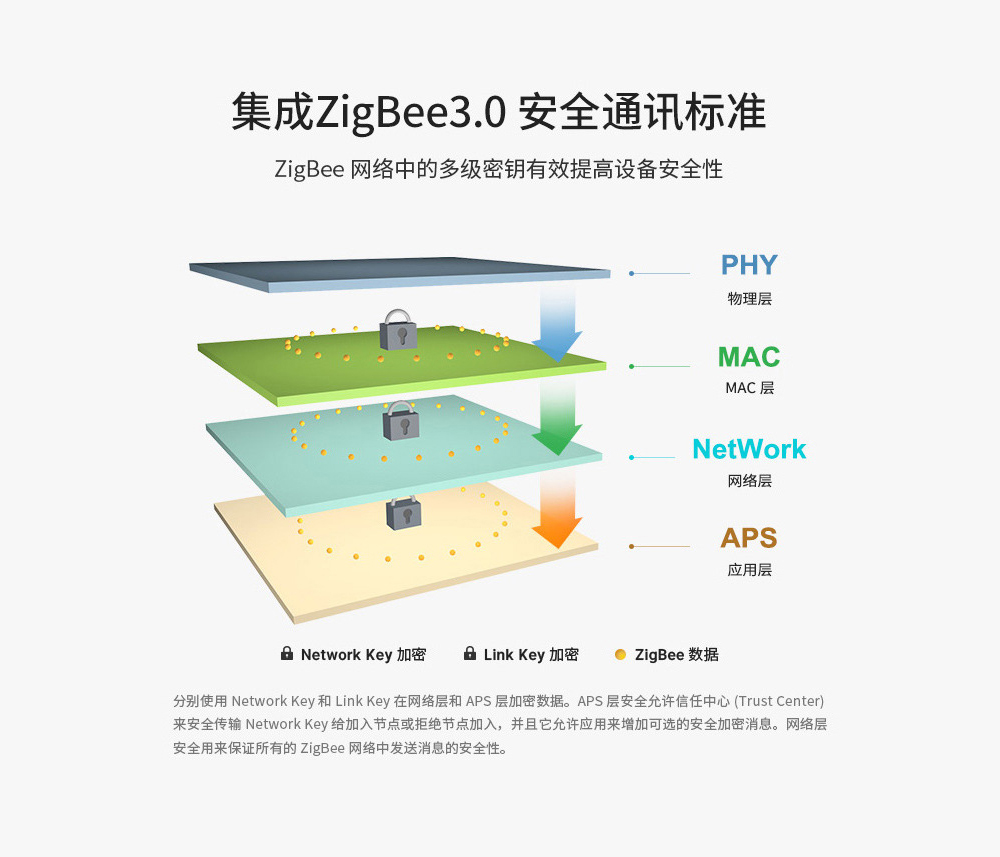

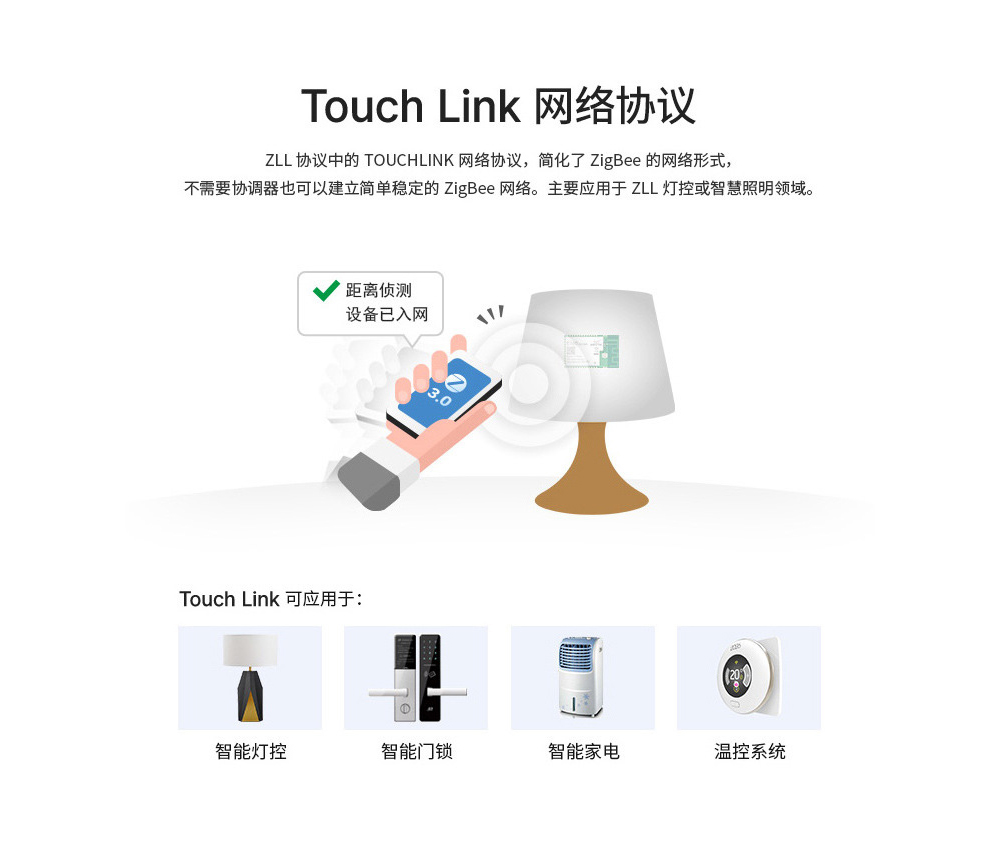

| 主要參數 | 描述 | 備注 |
| 參考距離 | 500m | 兩點之間（zigbee 網絡支持路由多跳功能，可通過增加路由器達到延長傳輸距離的目的） |
| 支持協議 | Zigbee 3.0 | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | 郵票孔 |
| IC 全稱 | JN5189HN/001Z | - |
| FLASH | 640KB | - |
| RAM | 152KB | - |
| 內核 | ARM M4 內核 | - |
| 外形尺寸 | 11.5*18.0mm | - |
| 天線接口 | IPEX | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.9 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 工作頻段 | 2405 | - | 2480 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 34.1 | - | mA | 11dbm 時發射電流 34.1mA |
| 接收電流 | - | 7.2 | - | mA | - |

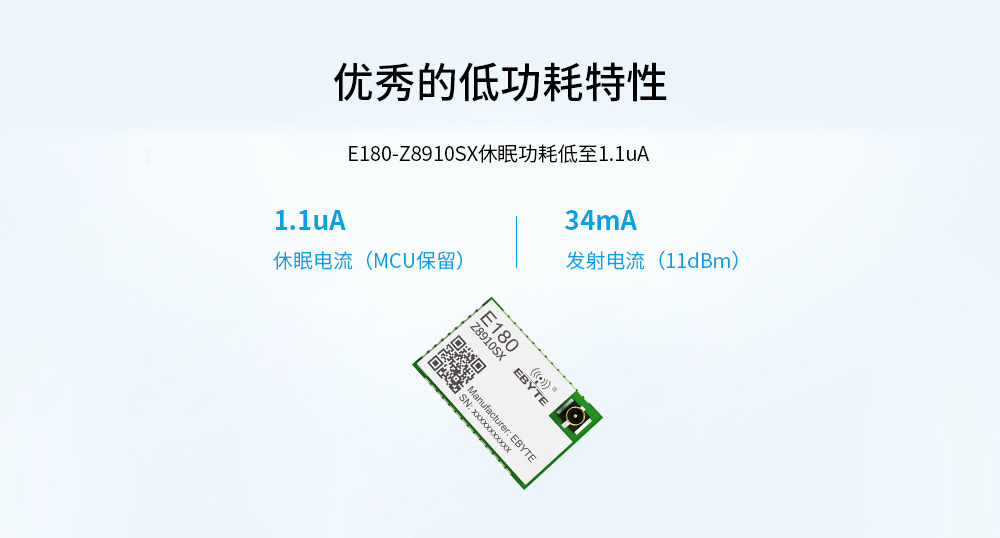

| 休眠電流 | - | 1120 | - | nA | 周期性休眠電流平均為 1120nA（1.1uA） |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | - | 11 | - | dBm | - |
| 空中速率 | - | 250k | - | bps | - |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | NC | - | 預留，直接懸空 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | NC | - | 預留，直接懸空 |
| 4 | PIO1(WAKE) | 輸入 | WAKE 引腳主要用于對休眠終端喚醒使用，上電時為高電平，當外部將該引 腳拉低時，休眠的終端設備將被喚醒 |
| 5 | PIO8(TX) | 輸出 | 串口發送端口 TX |
| 6 | PIO9(RX) | 輸入 | 串口接收端口 RX |
| 7 | NC | - | 預留，直接懸空 |
| 8 | NC | - | 預留，直接懸空 |
| 9 | PIO2(MODE) | 輸入 | 工作模式切換引腳，當拉低時間大于 500ms 時工作模式切換。 |
| 10 | PIO3(BAUD_R ) | 輸入 | UART_BAUD_RESET 引腳用于設備波特率復位，上電默認高電平，任何模式下，該引腳拉低 1000ms 以上模塊串口參數將恢復默認的 115200 |
| 11 | PIO6(ACK) | 輸出 | ACK 引腳用于指示上一次用戶數據發送狀態，啟動發送前該引腳拉低，發送成功后引腳拉高 |
| 12 | PIO7(GPIO0) | 輸入/輸出 | GPIO 輸入/輸出端口 0 |
| 13 | VCC | - | 模塊電源正參考電，電壓范圍 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | PIO10(GPIO1) | 輸入/輸出 | GPIO 輸入/輸出端口 1 |
| 16 | PIO4 | - | 預留，直接懸空 |
| 17 | PIO5 | - | (PIO5 拉低，模塊處于下載模式；PIO5 拉高，模塊處于運行模式) |
| 18 | PIO16(AUX) | 輸出 | AUX 引腳指示當前設備工作狀態，當引腳為低電平時，指示設備繁忙，高電平指示設備空閑 |
| 19 | PIO11(GPIO2) | - | 預留，直接懸空 |
| 20 | NC | - | 預留，直接懸空 |
| 21 | PIO14(ADC1) | 輸入 | ADC 檢測端口 1 |
| 22 | PIO15(ADC2) | 輸入 | ADC 檢測端口 2 |
| 23 | NC | - | 預留，直接懸空 |
| 24 | NC | - | 預留，直接懸空 |
| 25 | SWCLK | - | 預留，直接懸空 |
| 26 | SWDIO | - | 預留 |
| 27 | PIO17(PWM3) | 輸出 | PWM 輸出端口 3 |
| 28 | PIO18(PWM2) | 輸出 | PWM 輸出端口 2 |
| 29 | PIO19(PWM1) | 輸出 | PWM 輸出端口 1 |
| 30 | PIO21(LINK) | 輸出 | LINK 引腳指示模塊當前網絡狀態，輸出高電平表已加入網絡 |
| 31 | PIO20(PWM0) | 輸出 | PWM 輸出端口 0 |
| 32 | NC | - | 預留，直接懸空 |
| 33 | NC | - | 預留，直接懸空 |
| 34 | NC | - | 預留，直接懸空 |
| 35 | NC | - | 預留，直接懸空 |
| 36 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 37 | RESET | 輸入 | 復位引腳 |
