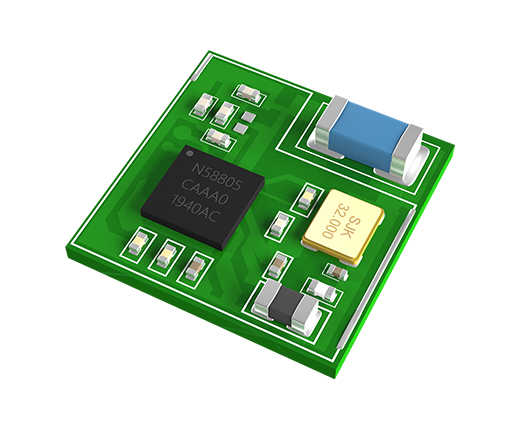

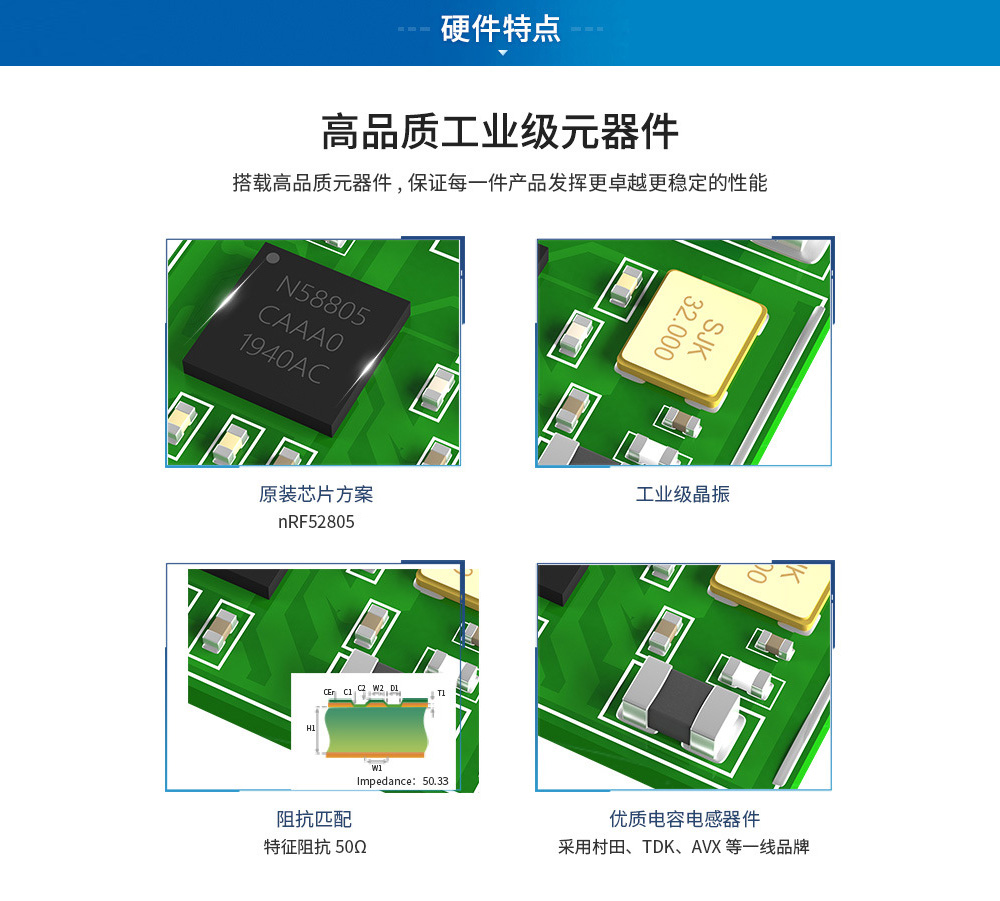

芯片方案:nRF52805
工作頻率:2.402~2.480GHz
藍牙協議:BLE5.0
通信距離:70m

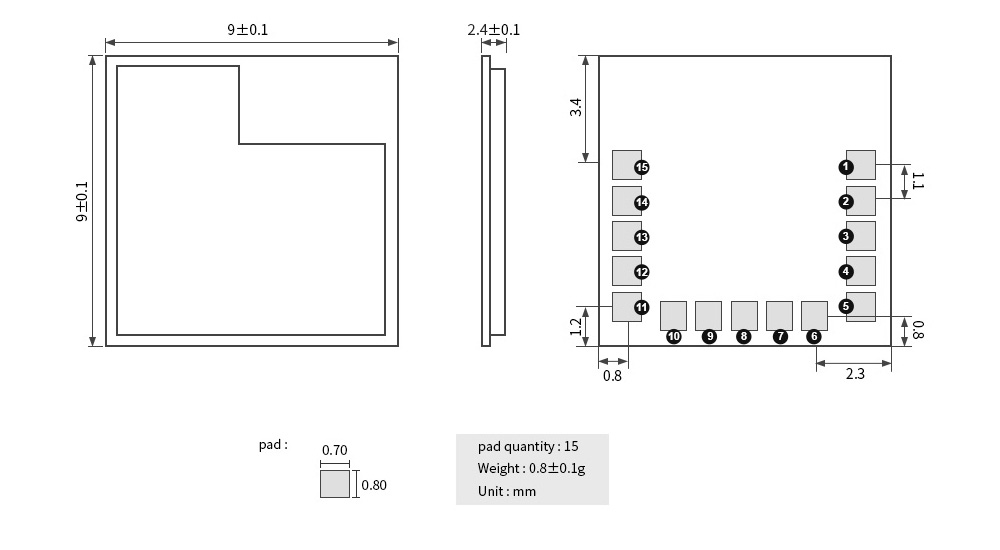

產品尺寸:9*9mm
產品重量:0.35g

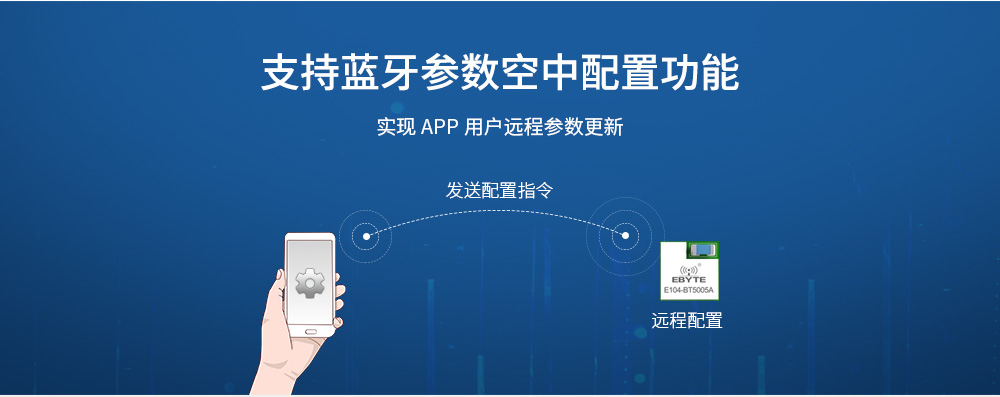

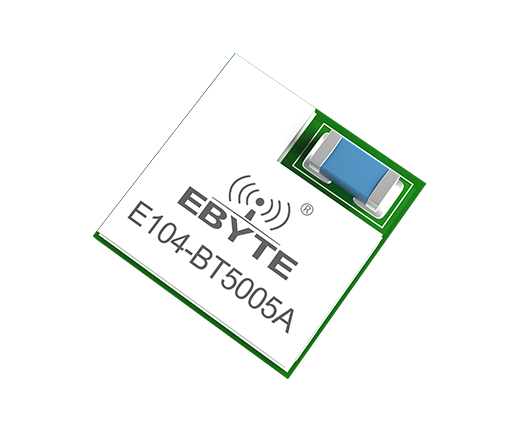

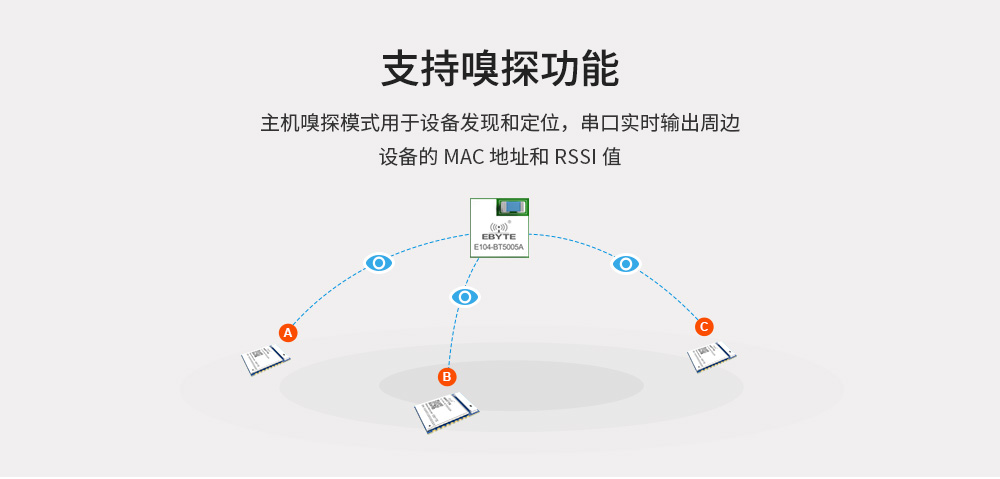

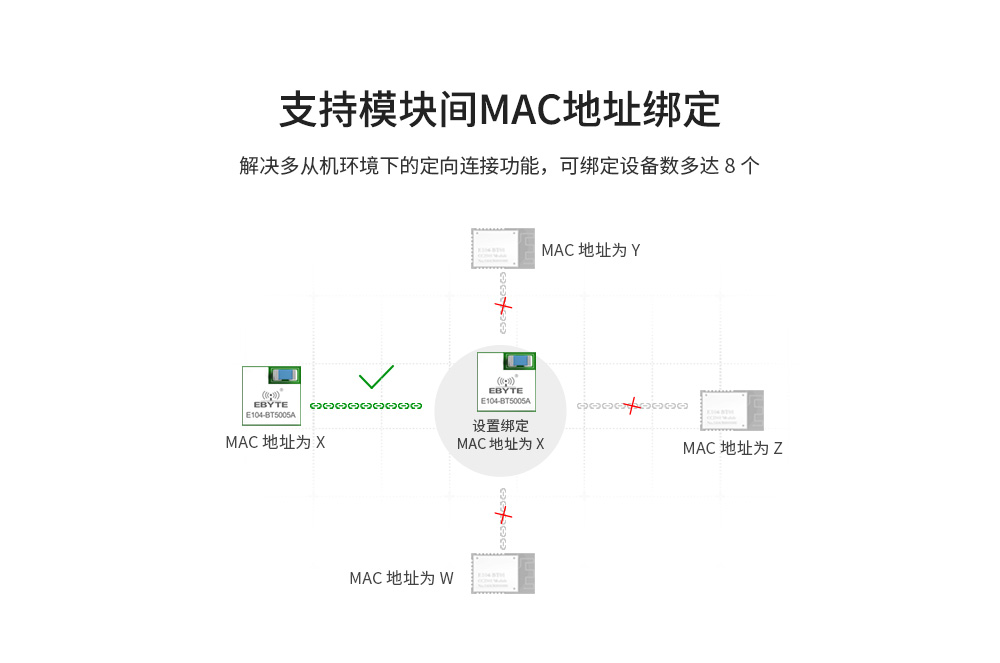

產品簡介:E104-BT5005A 是一款基于藍牙協議 5.0 版本的串口轉 BLE 藍牙主從一體模塊,體積小、功耗低,工作在 2.4GHz 頻段。模塊僅支持藍牙主機、從機和觀察者模式,模塊在功能上支持低功耗廣播、數據透傳、空中配置。
主要參數 | 描述 | 備注 |
參考距離 | 70m | 晴朗空曠環境,高度 2.0 米; @4dBm;空速:2Mbps |
藍牙協議 | BLE5.0 | - |
通信接口 | UART 串口 | - |
封裝方式 | 貼片式 | - |
接口方式 | 1.1 mm | - |
外形尺寸 | 9*9mm | - |

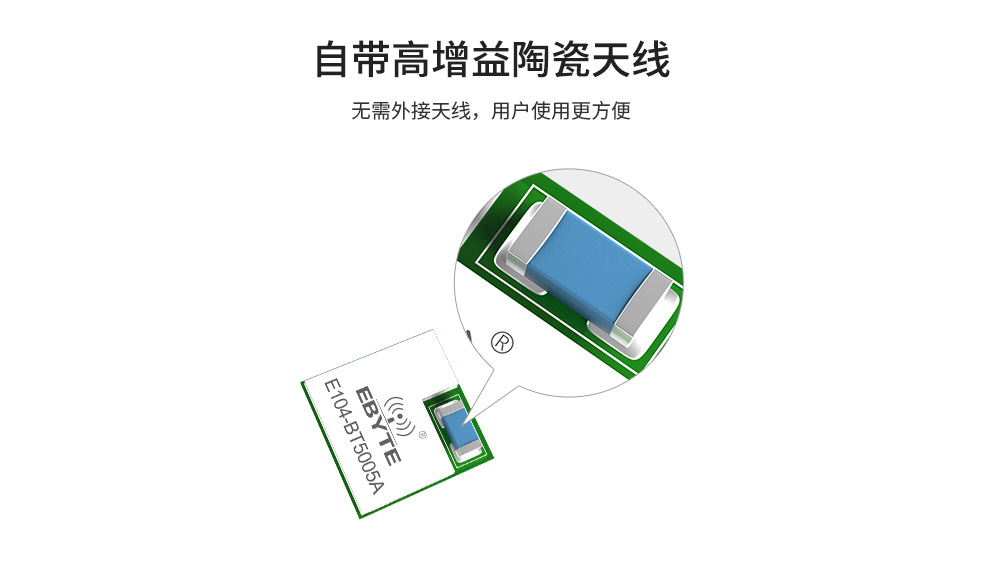

天線類型 | 陶瓷天線 | 等效阻抗約 50Ω |
主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
工作電壓 | 1.7 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
工作頻段 | 2402 | - | 2480 | MHz | 支持 ISM 頻段 |
發射電流 | - | 7.2 | - | mA | - |
接收電流 | - | 6.4 | - | mA | - |
最大發射功率 | -3.5 | 3.8 | 4 | dBm | - |
接收靈敏度 | - | -96 | - | dBm | Bluetooth?lowenergymode |

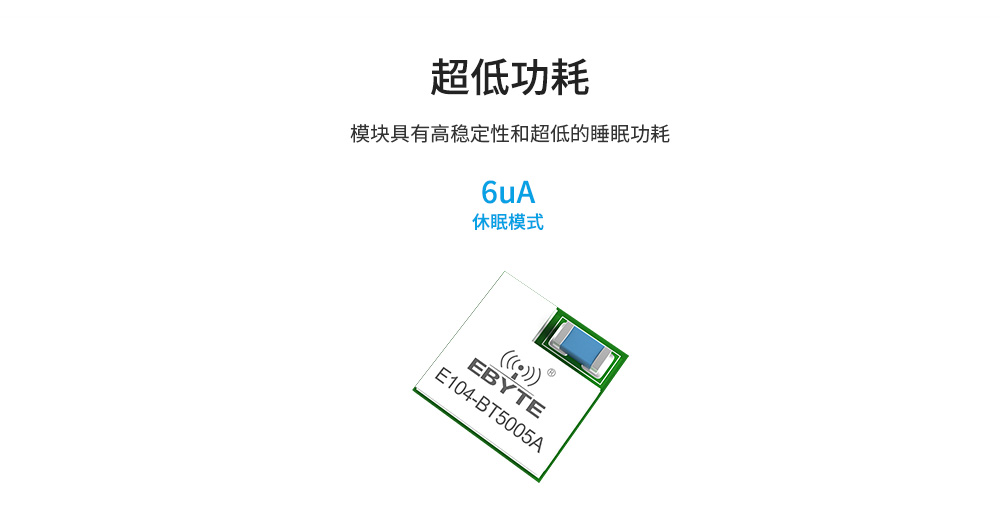

休眠廣播電流(默認) | - | 6 | - | uA | 默認廣播間隙為 1s |
喚醒廣播電流(默認) | - | 5.8 | - | mA | 默認廣播間隙為 1s |
喚醒無廣播電流(默認) | - | 1.8 | - | mA | 默認連接間隙 500ms |
序號 | 定義 | 引腳方向 | 引腳功能 | 說明 |
1 | SWDIO | -- | -- | -- |
2 | SWCLK | -- | -- | -- |
3 | P0.21/RST | 輸入 | 電源復位 | 低電平有效 |
4 | VCC | -- | -- | 電源正,建議電源電壓>=3.3V |
5 | GND | -- | -- | 電源地 |
6 | DISC(P0.12) | 輸入 | 斷開連接引腳 | 內部上拉。下降沿有效 |

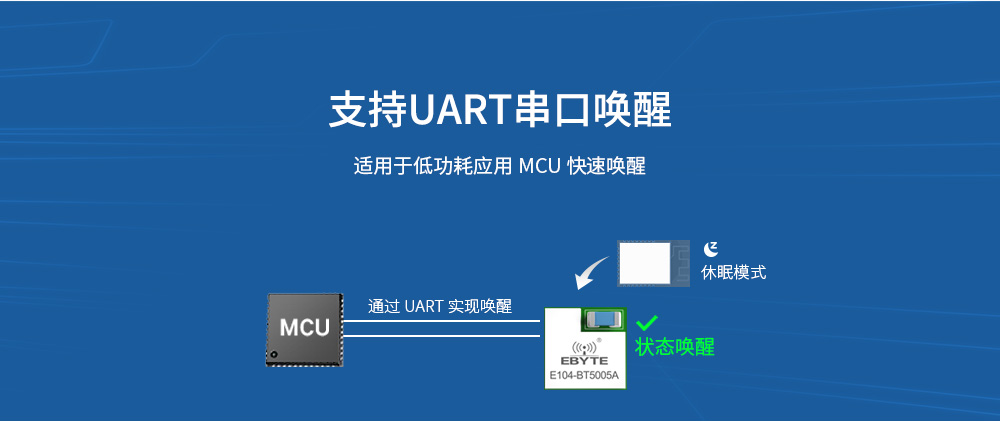

7 | WKP(P0.05) | 輸入 | 喚醒引腳 | 喚醒:下降沿; 睡眠:上升沿。 |
8 | P0.00 | 輸入/輸出 | -- | 通用 GPIO |
9 | MOD(P0.04) | 輸入 | 模式選擇 | 低電平:配置模式; 高電平:透傳模式。 |
10 | P0.01 | 輸入/輸出 | -- | 通用 GPIO |
11 | RXD(P0.20) | 輸入 | UART RX 引腳 | -- |
12 | TXD(P0.14) | 輸出 | UART TX 引腳 | -- |
13 | LINK (P0.16) | 輸出 | 連接狀態 | 藍牙連接:低電平 藍牙無連接:高電平 |
14 | GND | -- | -- | 電源地 |
15 | DATA (P0.18) | 輸出 | 數據指示 | 數據指示引腳,模塊通過串口輸出數據時,模塊置DATA引腳為低電平,表示正在發送數據。AT指令響應不改變DATA引腳狀態。 |
