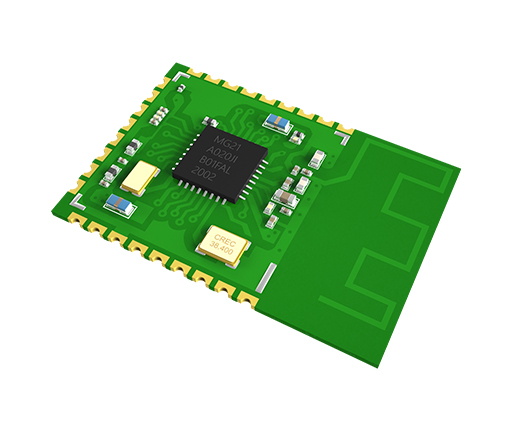

E104-BT11_01
CH-E104-BT11_03
CH-E104-BT11_04
CH-E104-BT11_05
CH-E104-BT11硬件特點
CH-E104-BT11應用場景

射頻參數	參數值	備注
工作頻段	2400~2483.5 MHz	支持ISM 頻段
發射功率	20dBm	-
接收靈敏度	-92 dBm	空中速率為1Mbps
實測距離	200m（PCB 天線） 300m（IPX 天線）	晴朗空曠，天線高度 2.5 米，空中速率 1Mbps

硬件參數	參數值	備注
尺寸大小	1913mm（PCB 版本） 1613mm（IPX 版本）	-
射頻接口	PCB/IPX	等效阻抗約50Ω
通信接口	UART	4800～230400bps
封裝方式	貼片式	-
接口方式	1.27mm	-
產品重量	0.8±0.1g（PCB 版本） 0.8±0.1g（IPX 版本）	-

電氣參數	最小值	典型值	最大值	單位	條件
工作電壓	1.8	3.3	3.8	V	-
通信電平	-	3.3	-	V	使用 5V TTL 有風險燒毀
發射電流	-	178	-	mA	20dBm
接收電流	-	10.8	-	mA	-
休眠電流	-	1	-	uA	-
通信速率	-	1	-	M	GFSK（bps）
工作溫度	-40	-	+85	℃	工業級

CH-E104-BT11尺寸圖-1000

序號	引腳	引腳方向
1	GND	地線，連接到電源參考地
2	PWN	暫未使用
3	PWN	暫未使用
4	PA00	暫未使用
5	PA03	暫未使用
6	N.C	-
7	N.C	-
8	PA04	暫未使用
9	PA05	暫未使用
10	SWD	-
11	SWC	-
12	N.C	-
13	NetLink	組網指示燈，組網成功后引腳輸出高電平
14	PD04	暫未使用
15	PWM	暫未使用
16	PD03	暫未使用
17	TXD	UART 的發射引腳，對應用戶串口接收
18	RXD	UART 的接收引腳，對應用戶串口發送
19	VCC	供電電源，范圍 1.9～3.6V（建議外部增加陶瓷濾波電容）
20	GND	地線，連接到電源參考地
21	PC02	暫未使用
22	PC03	低功耗角色選擇引腳（內部上拉）：低功耗角色：上拉或懸空；其他角色：直接到地。
23	PC04	恢復出廠設置。除硬件信息外（UART 配置），全部恢復出廠設置。
24	Wakeup	低功耗模式下喚醒引腳低電平有效。
25	RST	芯片復位觸發輸入腳，低電平有效
26	GND	地線，連接到電源參考地
