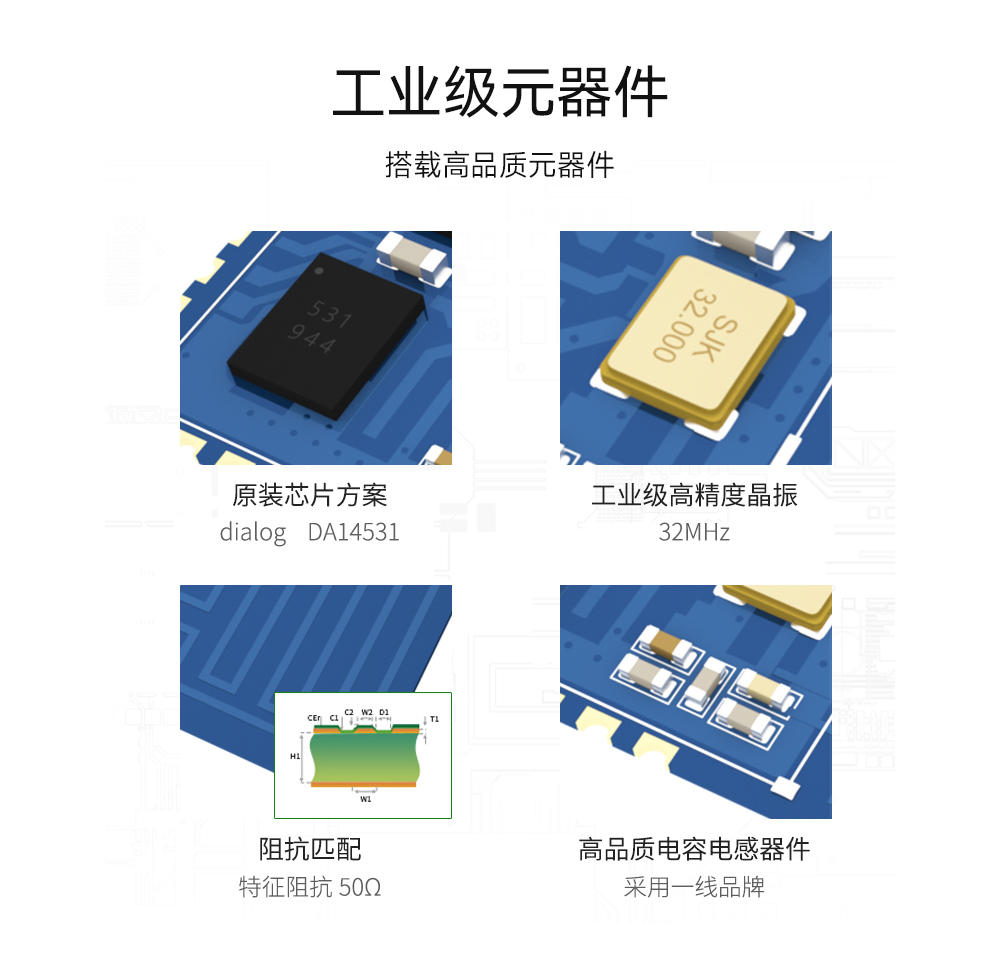

芯片方案:DA14531
工作頻率:2.402~2.480GHz
藍牙協議:BLE5.0
通信距離:130m

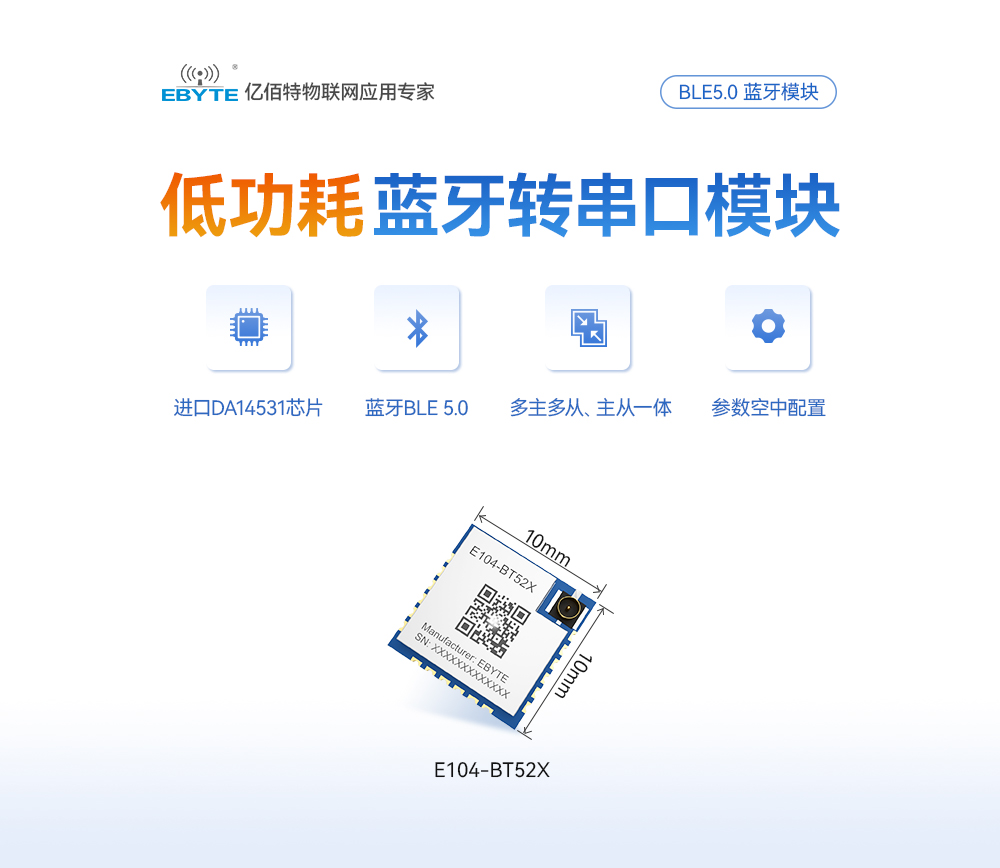

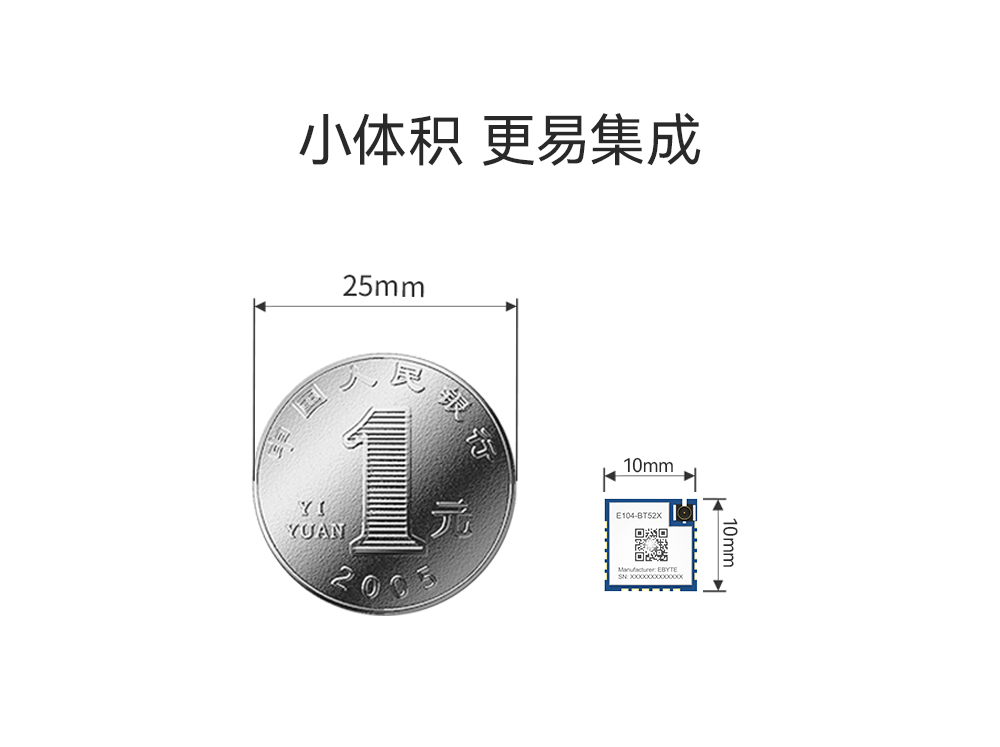

產品尺寸:10*10mm
產品重量:0.4±0.1g

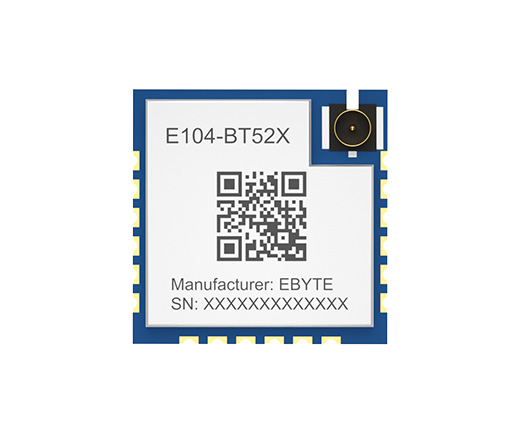

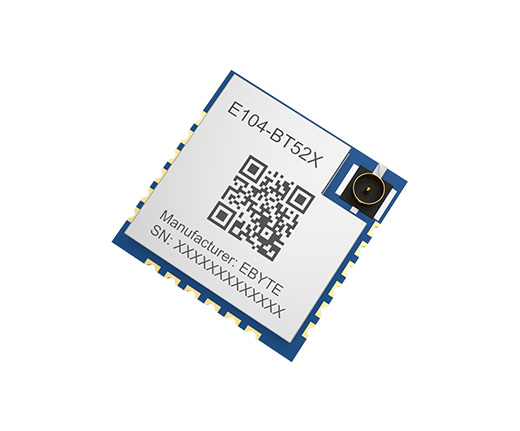

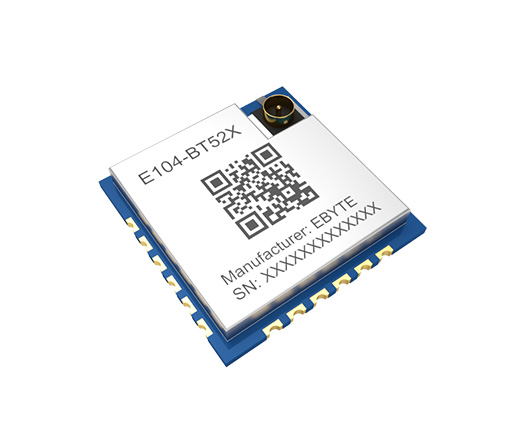

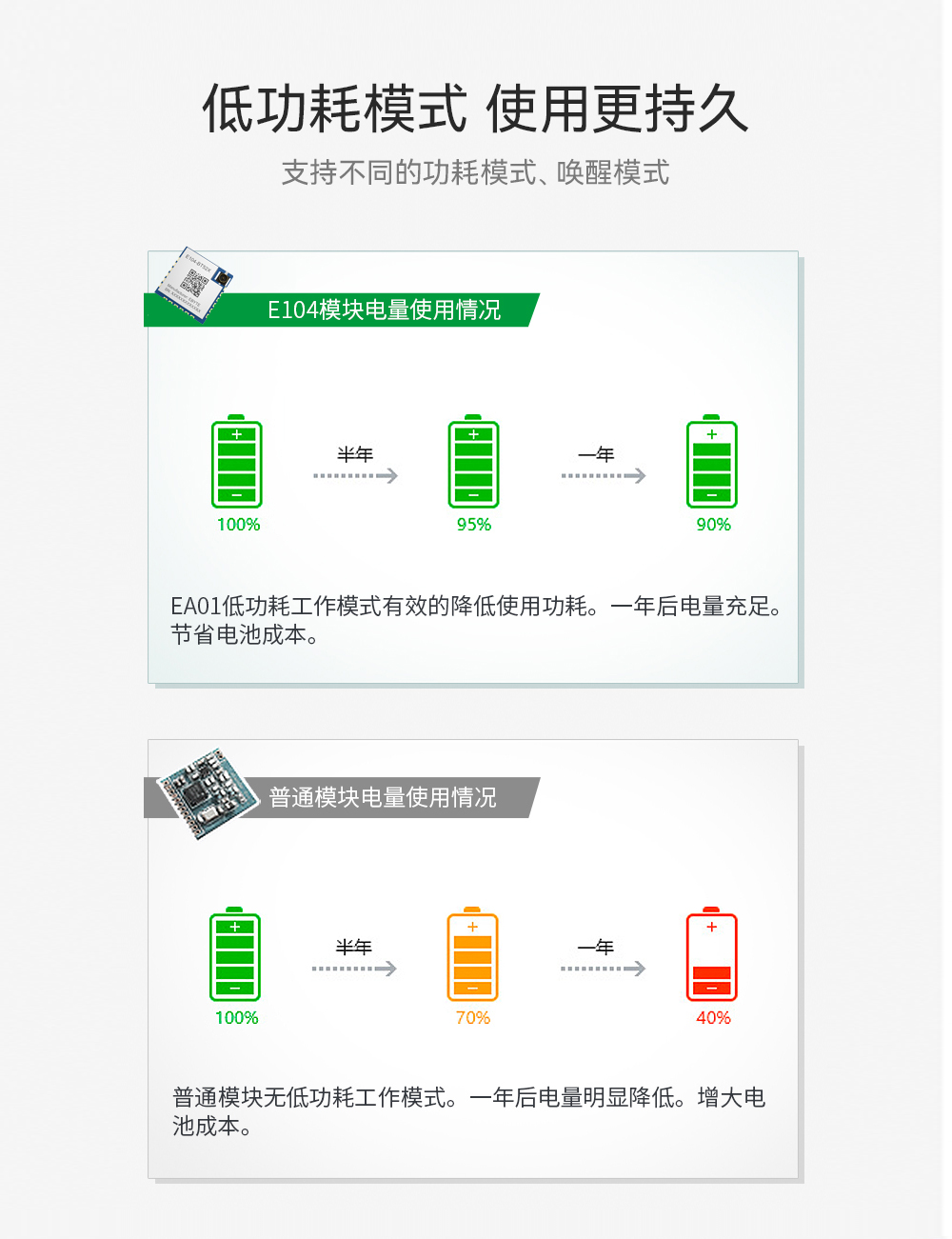

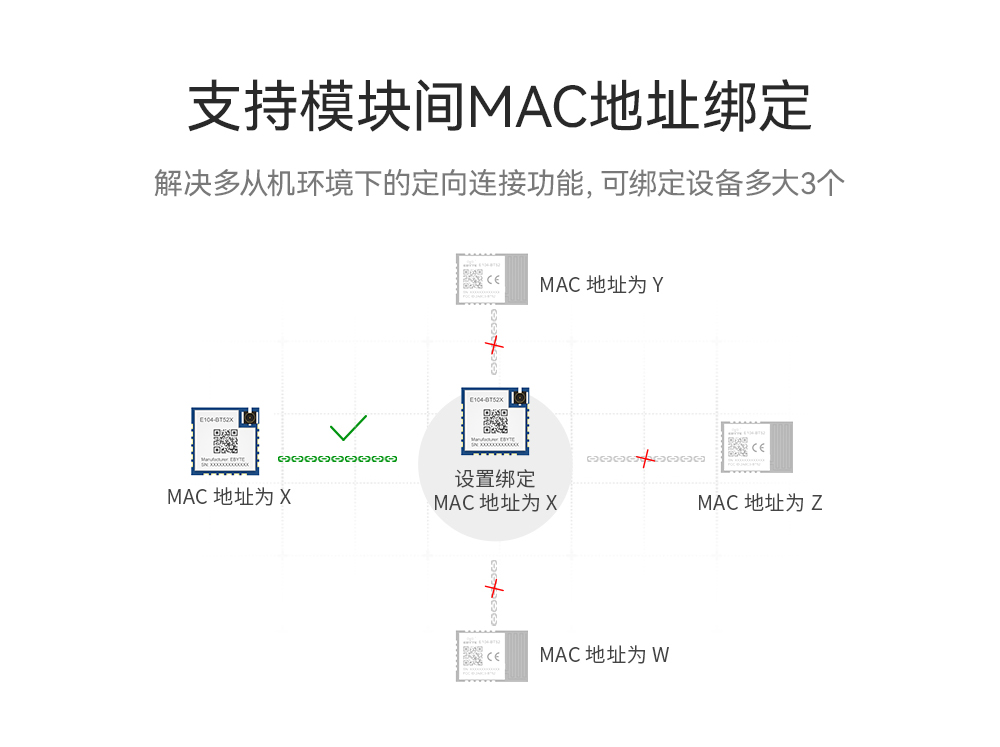

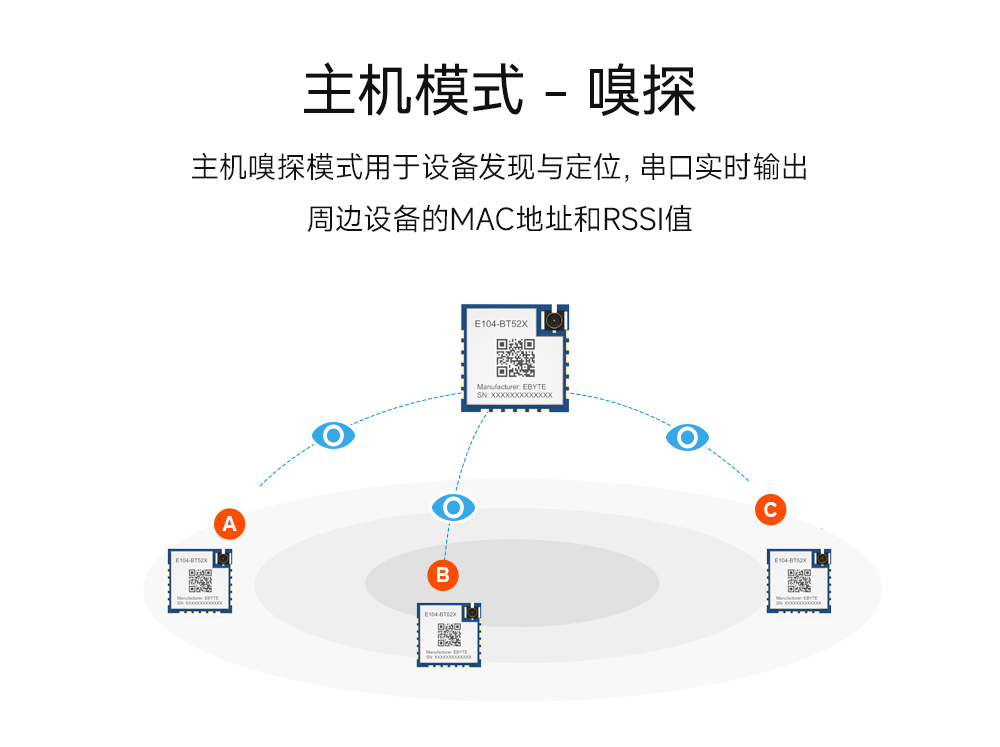

產品簡介:E104-BT52X是一款基于藍牙協議5.0版本的串口轉BLE藍牙主從一體模塊,體積小、功耗低,工作在2.4GHz頻段。模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
主要參數 | 性能 | 備注 | |
最小值 | 最大值 | ||
電源電壓V) | o | 3.6 | 超過3.6V永久燒毀模塊 |
阻塞功率(dBm) | 10 | 近距離使用燒毀概率較小 | |
工作溫度(℃) | -40 | 85 | 工業級 |
主要參數 | 性能 | 備注 | |||
最小值 | 典型值 | 最大值 | |||
工作電壓(V) | 2.1 | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
通信電平(V) | - | 3.3 | - | 使用5V電平有風險燒毀 | |
工作溫度(℃) | -40 | - | 85 | 工業級設計 | |
工作頻段(MHz) | 2402 | - | 2480 | 支持ISM頻段 | |
功 耗 | 發射電流(mA) | - | 4 | - | 默認參數 |
接收電流(mA) | - | - | - | - | |
休眠電流(uA) | - | 2 | - | 默認參數 | |
發射功率(dBm> | -19.5 | 0 | 2.5 | - | |
接收靈敏度(dBm) | - | -94 | - | 空中速率為1Mbps | |
休眠廣播電流(默認) | _ | 9.44 | - | 單位:uA。默認廣播間隙1S | |
休眠連接電流(默認) | - | 61 | - | 單位:uA。默認廣播問隙1S | |
喚醒廣播電流(默認) | - | 403 | - | 單位:uA。默認廣播間隙為ls | |
休眠無廣播電流(默認) | - | 2 | - | 單位:uA。默認連接間隙500ms |
主要參數 | 描述 | 備注 |
參考距離 | 130m | 晴朗空曠環境,高度2.0米;@2.5dBm;空速:1Mbps |
藍牙協議 | BLE5.0 | - |
通信接口 | UART串口 | - |
封裝方式 | 貼片式 | - |

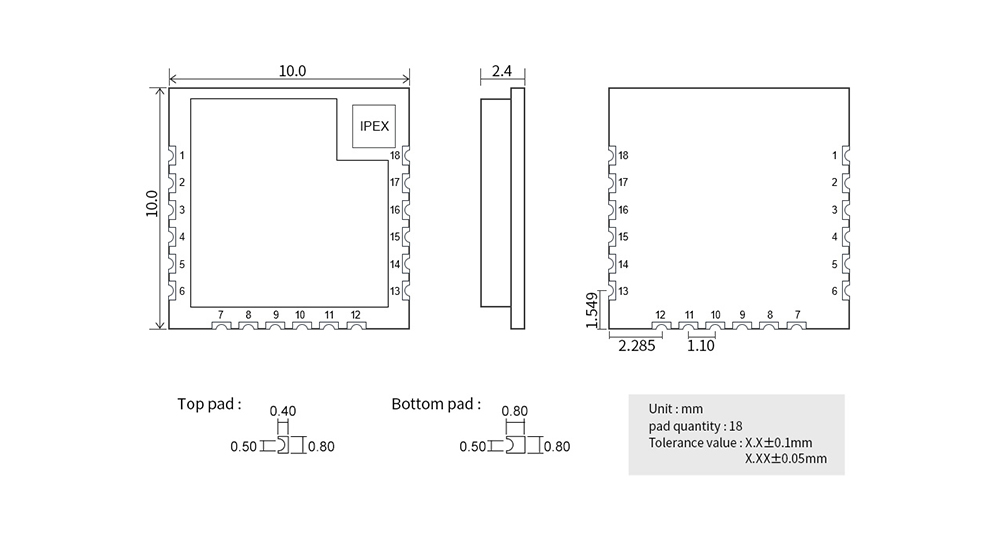

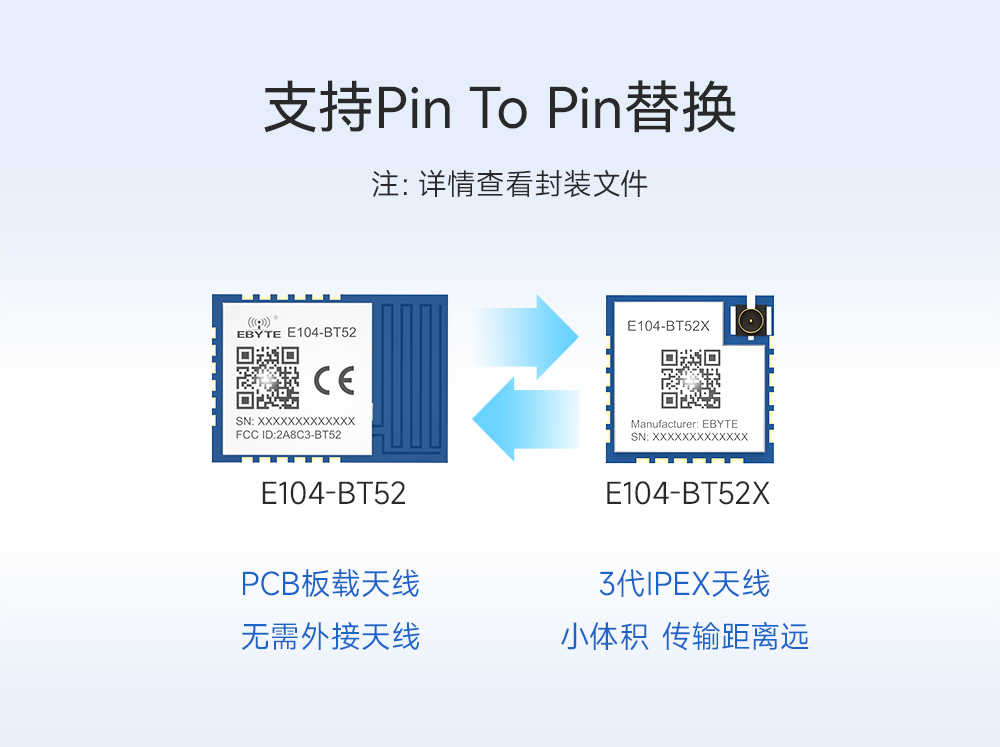

外形尺寸 | 10*10mm | - |
射頻接口 | 三代IPEX | 等效阻抗約50Q |
重量 | 0.4士0.1g | - |
序號 | 引腳定義 | 引腳方向 | 引腳功能 | 說明 |
1 | GND | 輸入 | 電源地 | -- |
2 | VL- | -- | 低壓供電引腳 | 低壓供電引腳,用戶無需關心 |
3 | VCC | 輸入 | 電源正 | 電源正(使用時需短接到 4 引腳“VH+”) |
4 | VH+ | 輸入 | 電源正 | 電源正(使用時需短接到 3 引腳“VCC”) |
5 | GND | 輸入 | 電源地 | -- |
6 | GND | 輸入 | 電源地 | -- |
7 | RST | 輸入 | 復位引腳 | 低電平復位(大概 500ms 生效) |
8 | DIO1 | 輸入 | SWDIO | SWDIO,JTAG 接口,用戶無需關心 |
9 | NC | -- | NC | 用戶無需關心 |
10 | CLK | 輸入 | SWCLK | SWCLK,JTAG 接口,用戶無需關心 |
11 | NC | -- | NC | 用戶無需關心 |
12 | GND | 輸入 | 電源地 | 電源地 |

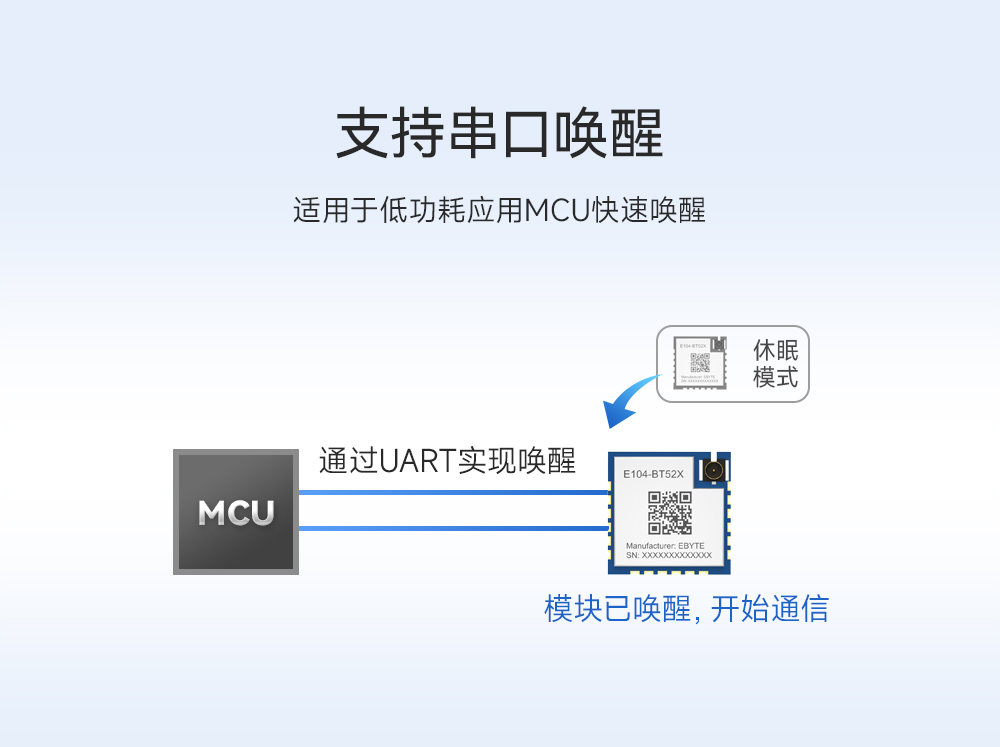

13 | WKP | 輸入 | 喚醒引腳 | 喚醒:下降沿; 睡眠:上升沿。 |
14 | TXD | 輸出 | 串口 | 串口輸出 |
15 | RXD | 輸入 | 串口 | 串口輸入 |
16 | LINK | 輸出 | 連接狀態 | 藍牙連接:高電平 藍牙無連接:低電平 |
17 | DATA | 輸出 | 數據 | 數據指示引腳 注: 接收藍牙數據: DATA 引腳在空中有藍牙數據來通過E104-BT52/E104-BT52X的TXD引腳發送出去時會拉高引腳 待一幀數據發送完成后再次拉低引腳。 發送藍牙數據: DATA引腳在E104-BT52/E104-BT52X的RXD引腳接收到數據后緩存BUFF大小為1025字節,只要BUFF中還有數據未通過藍牙發送出去,DATA就會拉高,直到BUFF中數據發送完成才會重新拉低,在數據發送時用戶可通過上述描述做數據的分幀。 |
18 | GND | 輸入 | 電源地 | 電源地 |
