概述特點

概述特點性能參數 引腳定義相關下載訂購方式知識應用常見問題系列產品

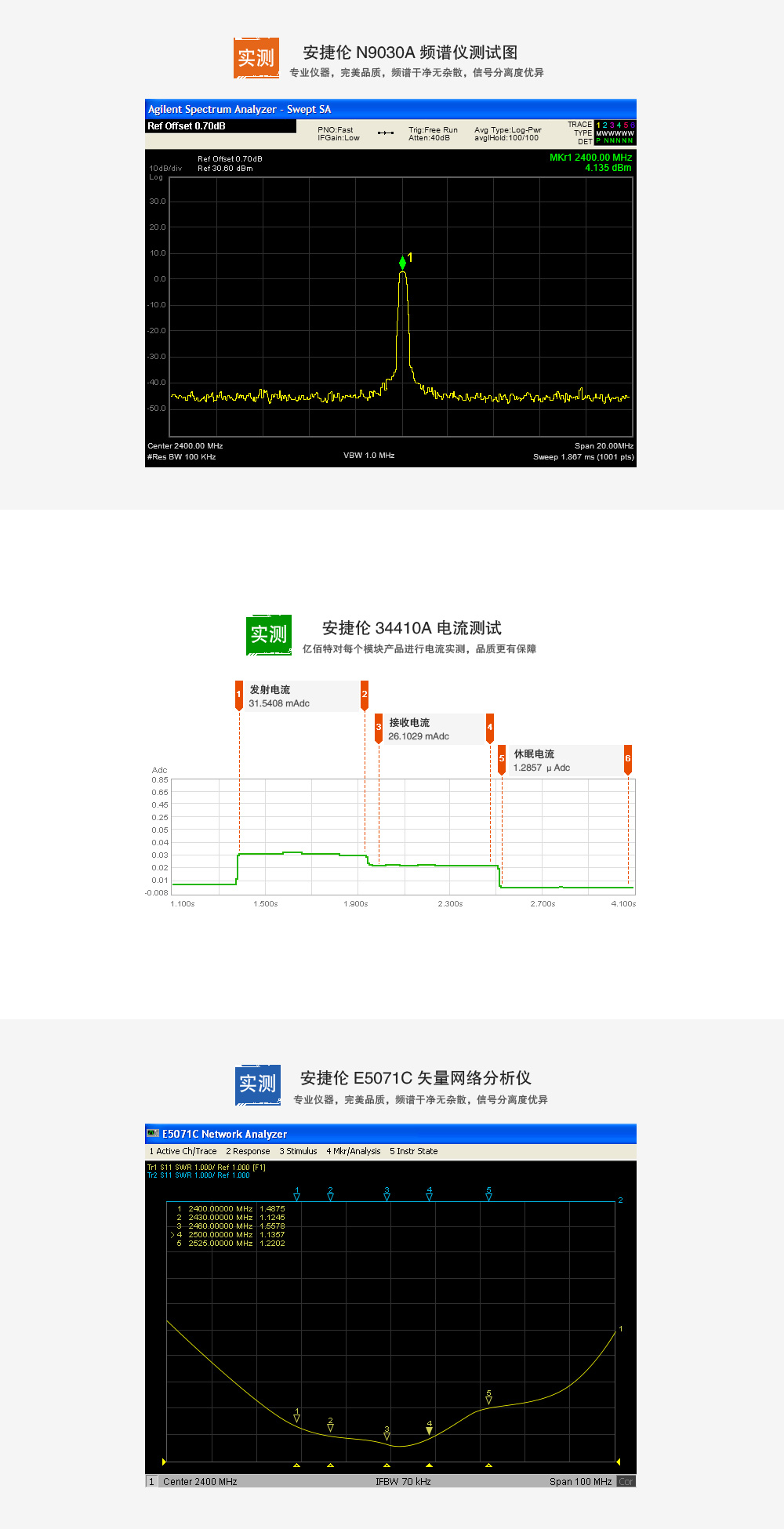

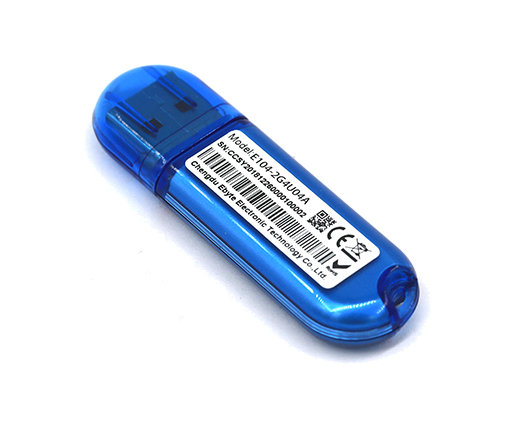

TOP E104-2G4U04A-特點頻譜圖 E104-24GU04A硬件特點_V3.0 公共應用圖

射頻參數	參數值	備注
工作頻段	2.402~2.480 GHz	支持 ISM 頻段
發射功率	4 dBm
接收靈敏度	-94 dBm	空速 250kbps
實測距離	60米	晴朗空曠環境，天線高度2.5m，空速250kbps

硬件參數	參數值	備注
IC全稱	CC2540F256RHAR/QFN40
FLASH	256 KB
SRAM	8 KB
內核	8051 微控制器
尺寸大小	59 * 18 mm
供電形式	USB
支持協議	BLE 4.0

電氣參數	最小值	典型值	最大值	單位	條件
工作電壓	2.7	5	5.5	V	USB 供電
工作電壓	2.0	3.3	3.6	V	板載電源孔供電
通信電平	-	3.3	-	V	使用 5V TTL 有風險燒毀
發射電流	-	31.5	-	mA
接收電流	-	22	-	mA
休眠電流	-	-	-	μA
工作溫度	-40	-	85	℃	工業級設計
儲存溫度	-40	20	+125	℃

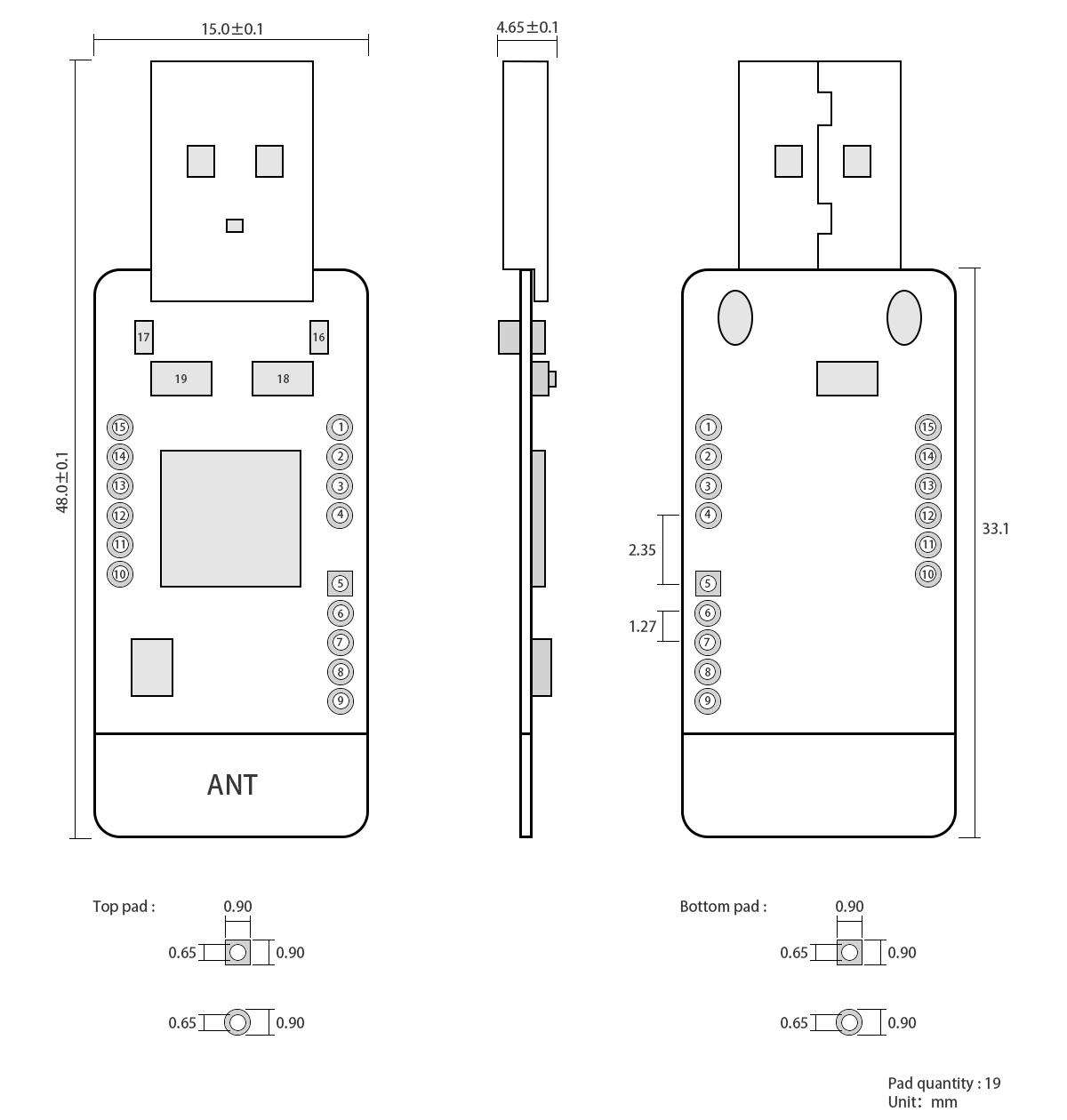

E104-2G4U04A_Size

序號	引腳	引腳方向	備注
1	P1.4	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
2	P1.5	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
3	P1.6	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
4	P1.7	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
5	VCC	電源	支持電壓 2.0V—3.6V（盡量避免與 USB 同時供電）
6	DD	輸入/輸出	程序下載口 P2_1(詳見 CC2540 芯片手冊)
7	DC	輸入/輸出	程序下載口 P2_2(詳見 CC2540 芯片手冊)
8	RESET	輸入	復位（產品內部已加復位電路）
9	GND	電源	接地
10	P0.2	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
11	P0.3	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
12	P0.4	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
13	P0.5	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
14	P0.6	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
15	P0.7	輸入/輸出	通用 IO 口（詳見 CC2540 芯片手冊）
16	LED	信號指示	連接 CC2540 芯片 P1.1，高電平驅動亮
17	LED	信號指示	連接 CC2540 芯片 P0.0，低電平驅動亮
18	按鍵	功能按鍵	連接 CC2540 芯片 P1.3，低電平有效
19	按鍵	功能按鍵	連接 CC2540 芯片 P1.2，低電平有效

產品說明書

【用戶手冊】E104-2G4U04A _Usermanual_CN

開發測試

【封裝文件】Pcb_E104-2G4U04A

【芯片資料】CC2540

工具軟件

【抓包文件】Packet Sniffer 2.13.2

【驅動程序】E104-2G4U04A

億佰特簡介

【企業簡介】

在線購買

【天貓旗艦店】：https://detail.tmall.com/

【京東商城】：https://i-item.jd.com

【官方淘寶】：https://item.taobao.com

【阿里巴巴】：https://detailpreview.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> WiFi模塊與藍牙模塊通信技術有何區別？

> 藍牙模塊無線傳輸技術基礎知識講解

> 藍牙模塊的5大物聯網應用場景

> zigbee模塊和藍牙模塊無線技術對比

> 藍牙模塊的好壞受到哪些因素的影響

> BLE5.0系列藍牙模塊的區別

> 藍牙模塊采用陶瓷天線和PCB天線的區別

> 2.4g無線模塊和藍牙模塊之間會互相干擾嗎？

> 億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> 超低功耗藍牙模塊BLE4.0協議的片載系統解決方案

> 為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> Bluetooth藍牙模塊在車位鎖上的物聯網應用

> 無線數傳模塊在工業領域中的優勢

> PCB板設計注意事項

> 物聯網天線增益數據對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi、藍牙、Zigbee模塊在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> 藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> Bluetooth 5的優勢解析

> 關于藍牙服務UUID自定義簡介

> 淺談藍牙模塊的“嗅探”功能設計

常見問題

★ 問：模塊使用過程中嚴重發燙，然后就不能使用？

答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。

★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？

答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。

★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？

答：沒有這功能。

★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。

答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。

★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？

答：不能，只能一對一。

★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？

答：只要電腦支持4.0的，需要軟件支持，可以連接。

★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？

答：手冊上說明了哦，必須大于2.35V才能正常工作。

★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？

答：支持，“LightBlue”和“BLE助手”都可以。

★ 問：功耗最低是多少？

答：1.6uA

★ 問：視距測試多少km?

答：實測可視距離為80米

★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？

答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題

★ 問：E74-2G4M02S支持手機配對使用嗎?

答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
E104-BT5032B	UART	nRF52832	2.4G	20	0.5	BLE 5.0	陶瓷天線	11.6*20	低功耗，透明傳輸，主從一體
E104-BT09	UART	TLSR8208BER	2.4G	11.5	0.15	BLE 5.0	貼片式	13*19	低功耗，從機模塊
E104-BT08	UART	-	2.4G	8	0.06	BLE 5.1	貼片式	10*10	低功耗，主從一體
E104-BT07	UART	-	2.4G	8	0.13	BLE 5.1	貼片式	21.9*14.6	低功耗，主從一體
E104-BT53C3	UART	EFR32BG22	2.4G	6	0.17	BLE 5.2	PCB	23*16	車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP	UART	CC2340R5	2.4G	8	0.17	BLE 5.3	板載PCB天線	10*14.5	低功耗，小體積
E104-BT52X	UART	DA14531	2.4G	0	0.13	BLE 5.0	板載天線	10*10	低功耗，小體積，高性價比
E104-BT11N-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11N-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT5032U	USB	nRF52832	2.4G	3	0.08	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT53A3	UART	EFR32BG22C224F512GM32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT12NSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12NSP模塊測試板
E104-BT12LSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12LSP模塊測試板
E104-BT12USP-TB	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12LSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12NSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT5040UA	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT5005A	UART	nRF52805	2.4G	4	0.07	BLE 5.0	陶瓷天線	9*9	超小體積封裝，透明傳輸
E104-BT5011A	UART	nRF52811	2.4G	4	0.07	BLE 5.1	陶瓷天線	11.5*16	Long Range特性，透明傳輸
E104-BT51A	UART	CC2640R2L	2.4G	5.5	0.05	BLE 5.0	陶瓷天線	16*11.5	低功耗，透明傳輸
E104-BT5040U	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT52	UART	DA14531	2.4G	0	0.09	BLE 5.0	板載天線	14.5*10	低功耗，小體積，高性價比
E104-BT53A1	UART	EFR32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT11	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT30	1.1mm（詳見尺寸圖及 PCB 封裝庫）	CSRA64215	2.4G	9	0.05	V4.2+EDR	PCB	25 *16	音頻藍牙傳輸、高性價比
E104-BT40	UART	-	2.4G	3	0.03	V4.2+V3.0 SPP	PCB	21*13	低功耗，串口轉雙模藍牙從機
E104-BT51	UART	CC2640R2F	2.4G	5	0.75	BLE 5.0	PCB/IPX	17.5*28.7	低功耗，透明傳輸
E104-BT5032A	UART	nRF52832	2.4G	4	0.06	BLE 5.0	陶瓷天線	11.6 * 16	低功耗，透明傳輸
E104-BT5010A	UART	nRF52810	2.4G	4	0.055	BLE 5.0	陶瓷天線	11.5*16	低功耗，透明傳輸
E104-BT54S	UART	BLUENRG355MC	2.4G	8	0.3	BLE 5.1	IPEX，板載PCB天線	28162.7	STM意法半導體全新SoC藍牙模塊
E104-BT05	UART	TLSR8266	2.4G	8	0.07	BLE 4.2	PCB	10 * 14.5	低功耗，透明傳輸
E104-2G4U04A	USB	CC2540	2.4G	4	0.06	BLE 4.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT02	UART	DA14580	2.4G	0	0.1	BLE 4.2	PCB	14 * 22	透明連傳，業界最低功耗
E104-BT01	I/O	CC2541	2.4G	0	0.05	BLE 4.0	PCB	14 * 22	超低功耗，高性價比

E104-BT5032B

產品型號：E104-BT5032B

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6*20
功能特點:低功耗，透明傳輸，主從一體

PDF ：

購買：
E104-BT09

產品型號：E104-BT09

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.15
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :13*19
功能特點:低功耗，從機模塊

PDF ：

購買：
E104-BT08

產品型號：E104-BT08

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.06
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT07

產品型號：E104-BT07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.13
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :21.9*14.6
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT53C3

產品型號：E104-BT53C3

接口類型 :UART
芯片方案 :EFR32BG22
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.17
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :23*16
功能特點:車規級耐高溫、串口轉BLE藍牙模塊

PDF ：

購買：
E104-BT55SP

產品型號：E104-BT55SP

接口類型 :UART
芯片方案 :CC2340R5
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.17
通信協議 :BLE 5.3
天線形式 :板載PCB天線
產品尺寸 mm :10*14.5
功能特點:低功耗，小體積

PDF ：

購買：
E104-BT52X

產品型號：E104-BT52X

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.13
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :10*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT11N-IPX

產品型號：E104-BT11N-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-IPX

產品型號：E104-BT11G-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11N-PCB

產品型號：E104-BT11N-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-PCB

產品型號：E104-BT11G-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5032U

產品型號：E104-BT5032U

接口類型 :USB
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.08
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT53A3

產品型號：E104-BT53A3

接口類型 :UART
芯片方案 :EFR32BG22C224F512GM32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT12NSP-TB

產品型號：E104-BT12NSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12NSP模塊測試板

PDF ：

購買：
E104-BT12LSP-TB

產品型號：E104-BT12LSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12LSP模塊測試板

PDF ：

購買：
E104-BT12USP-TB

產品型號：E104-BT12USP-TB

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12LSP

產品型號：E104-BT12LSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12NSP

產品型號：E104-BT12NSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5040UA

產品型號：E104-BT5040UA

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT5005A

產品型號：E104-BT5005A

接口類型 :UART
芯片方案 :nRF52805
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :9*9
功能特點:超小體積封裝，透明傳輸

PDF ：

購買：
E104-BT5011A

產品型號：E104-BT5011A

接口類型 :UART
芯片方案 :nRF52811
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.1
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:Long Range特性，透明傳輸

PDF ：

購買：
E104-BT51A

產品型號：E104-BT51A

接口類型 :UART
芯片方案 :CC2640R2L
工作頻率 Hz :2.4G
發射功率 dBm :5.5
通信距離 km :0.05
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :16*11.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5040U

產品型號：E104-BT5040U

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT52

產品型號：E104-BT52

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.09
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT53A1

產品型號：E104-BT53A1

接口類型 :UART
芯片方案 :EFR32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT11

產品型號：E104-BT11

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT30

產品型號：E104-BT30

接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）
芯片方案 :CSRA64215
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.05
通信協議 :V4.2+EDR
天線形式 :PCB
產品尺寸 mm :25 *16
功能特點:音頻藍牙傳輸、高性價比

PDF ：

購買：
E104-BT40

產品型號：E104-BT40

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.03
通信協議 :V4.2+V3.0 SPP
天線形式 :PCB
產品尺寸 mm :21*13
功能特點:低功耗，串口轉雙模藍牙從機

PDF ：

購買：
E104-BT51

產品型號：E104-BT51

接口類型 :UART
芯片方案 :CC2640R2F
工作頻率 Hz :2.4G
發射功率 dBm :5
通信距離 km :0.75
通信協議 :BLE 5.0
天線形式 :PCB/IPX
產品尺寸 mm :17.5*28.7
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5032A

產品型號：E104-BT5032A

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6 * 16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5010A

產品型號：E104-BT5010A

接口類型 :UART
芯片方案 :nRF52810
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.055
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT54S

產品型號：E104-BT54S

接口類型 :UART
芯片方案 :BLUENRG355MC
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.3
通信協議 :BLE 5.1
天線形式 :IPEX，板載PCB天線
產品尺寸 mm :28*16*2.7
功能特點:STM意法半導體全新SoC藍牙模塊

PDF ：

購買：
E104-BT05

產品型號：E104-BT05

接口類型 :UART
芯片方案 :TLSR8266
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.07
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :10 * 14.5
功能特點:低功耗，透明傳輸

PDF ：

購買：

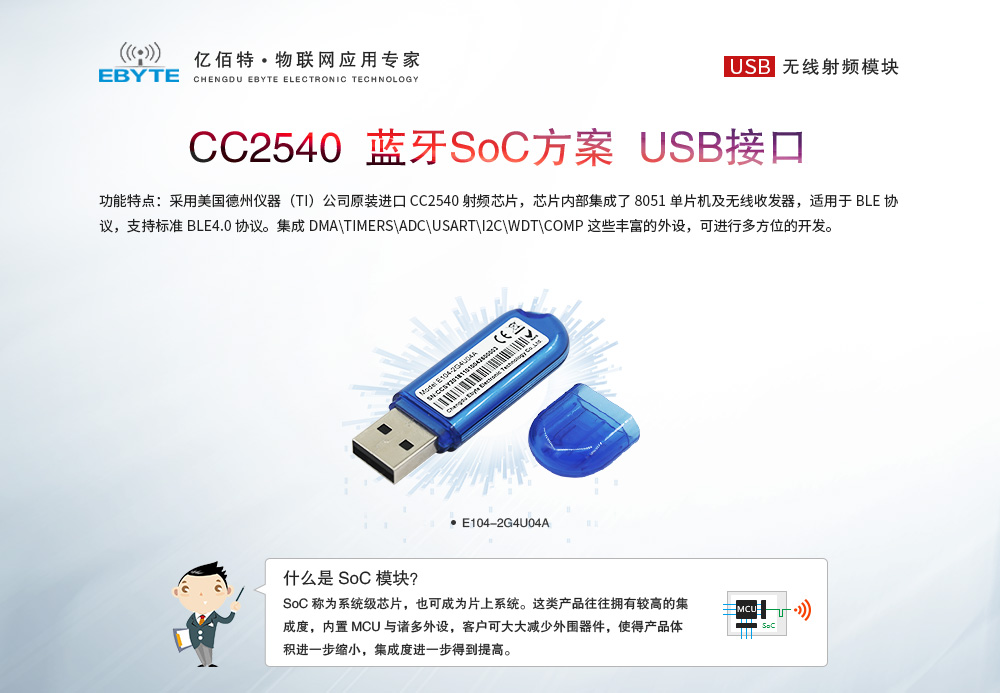

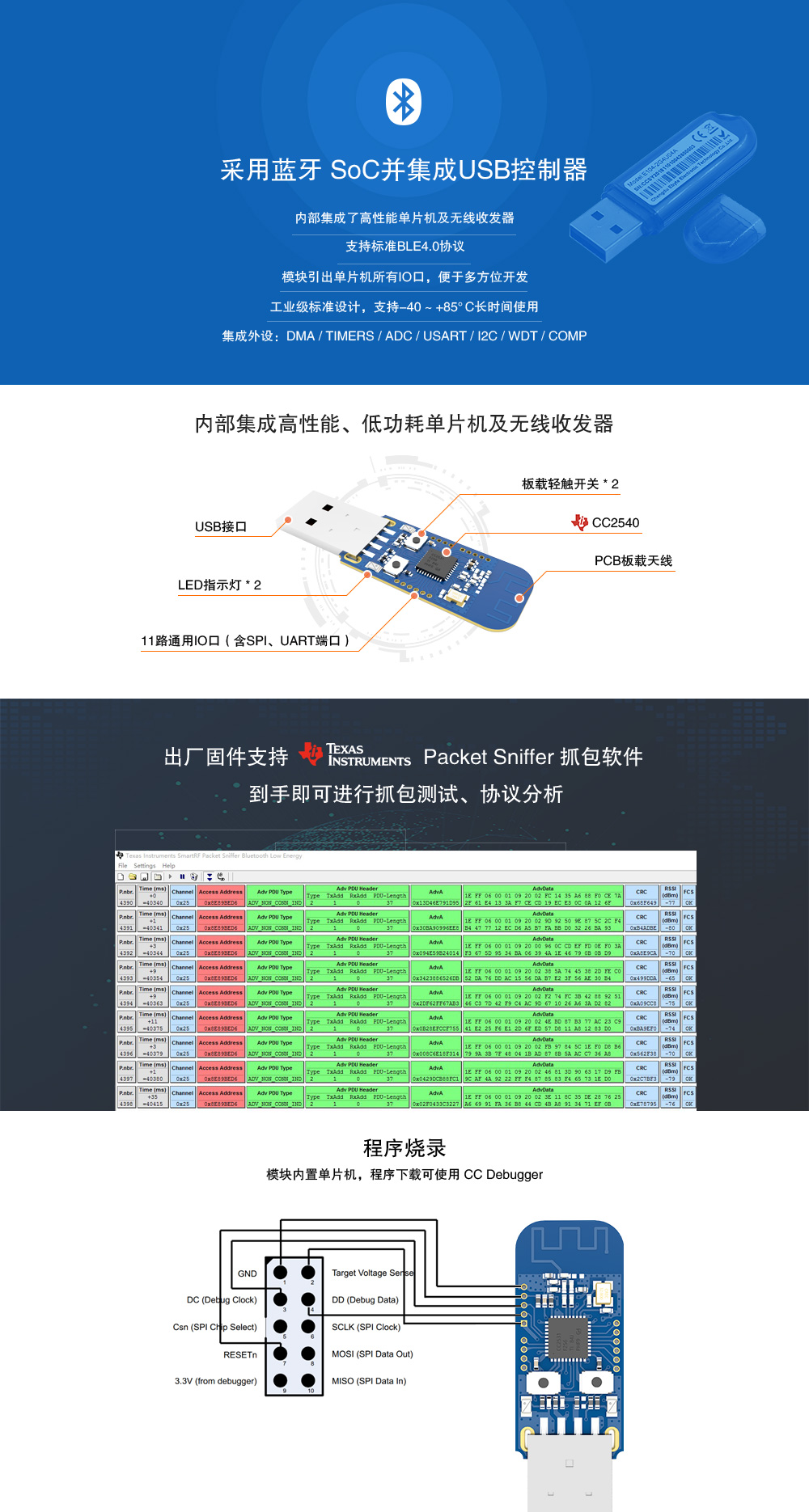

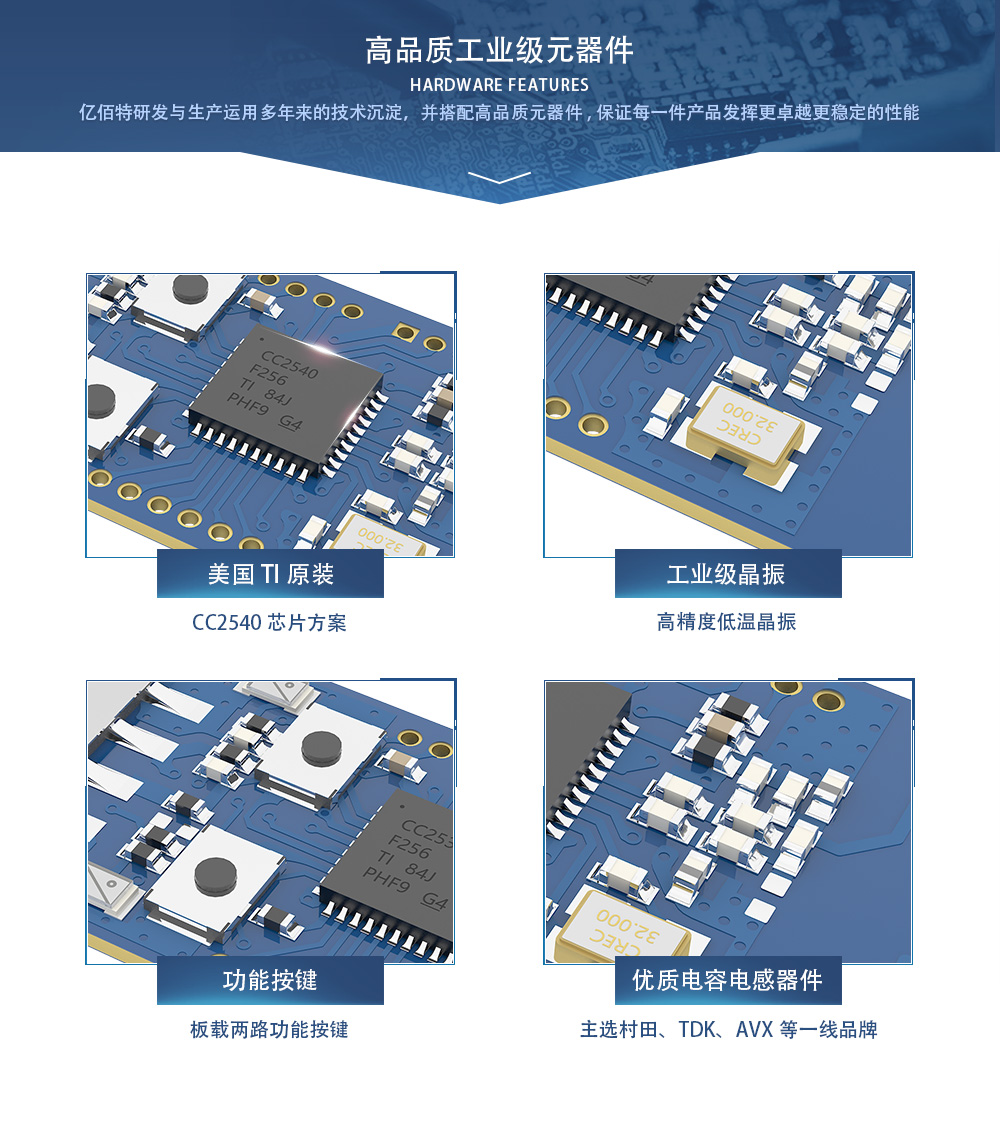

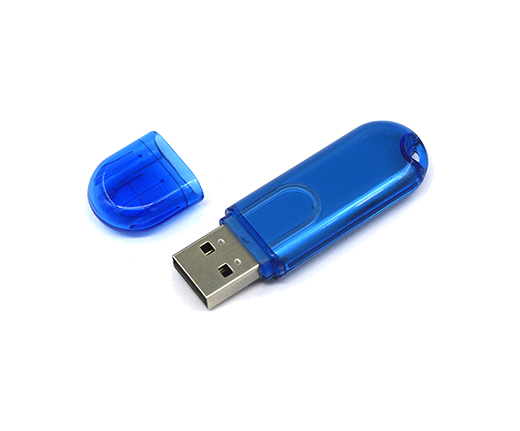

E104-2G4U04A

產品型號：E104-2G4U04A

接口類型 :USB
芯片方案 :CC2540
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT02

產品型號：E104-BT02

接口類型 :UART
芯片方案 :DA14580
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.1
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:透明連傳，業界最低功耗

PDF ：

購買：
E104-BT01

產品型號：E104-BT01

接口類型 :I/O
芯片方案 :CC2541
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.05
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:超低功耗，高性價比

PDF ：

購買：

E104-2G4U04A 藍牙抓包工具
