當前位置： 首頁 >產品中心 >射頻（UART）>SigMesh自組網>E104-BT11N-IPX

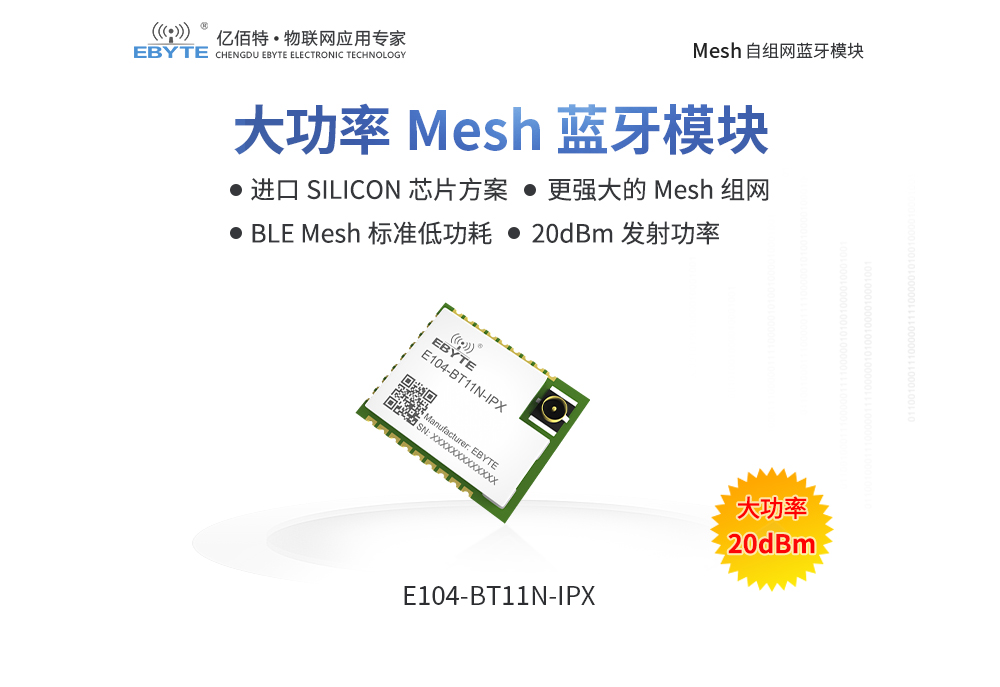

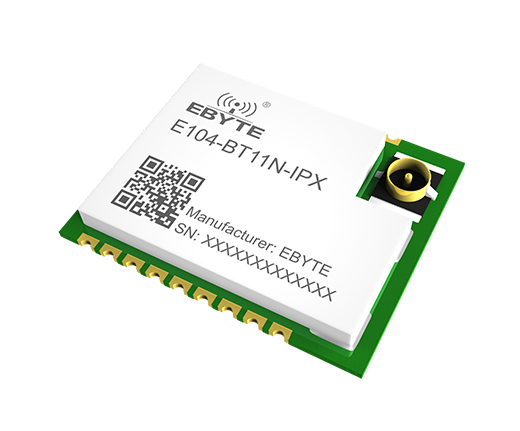

E104-BT11N-IPX 藍牙 mesh模塊

芯片方案：-

工作頻率：2400~2483.5MHz

調制方式：GFSK

通信距離：200m(PCB天線)/300m(IPX天線)

產品尺寸：19*13mm(PCB版本)/16*13mm(IPX版本)

產品重量：0.8±0.1g（PCB版本）/0.8±0.1g(IPX版本)

產品簡介：E104-BT11N-IPX藍牙m(xù)esh自組網模塊支持 sig mesh V1.0標準，單網絡理論最大可容納10922個節點設備。設備入網后自動記憶網絡信息。手機APP可任意節點代理入網，實現 mesh 網絡遠程控制。

溫馨提示：該產品已下架，批量可發起生產。

E104-BT12藍牙模塊mesh自組網

E104-BT11_01
CH-E104-BT11_03
CH-E104-BT11_04
CH-E104-BT11_05

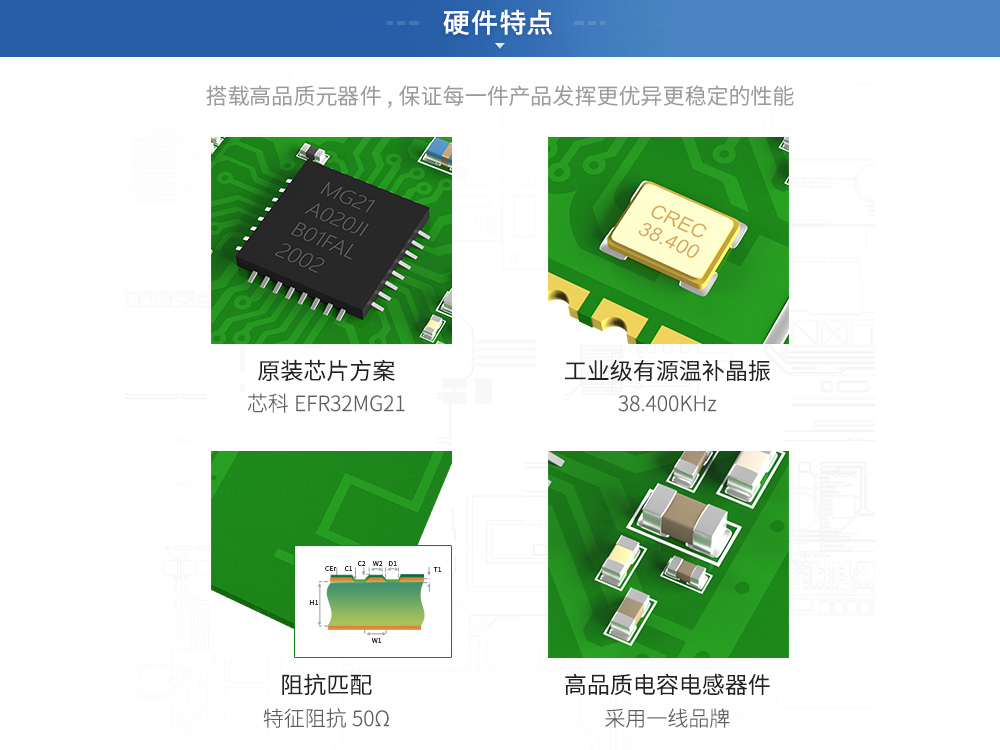

CH-E104-BT11硬件特點

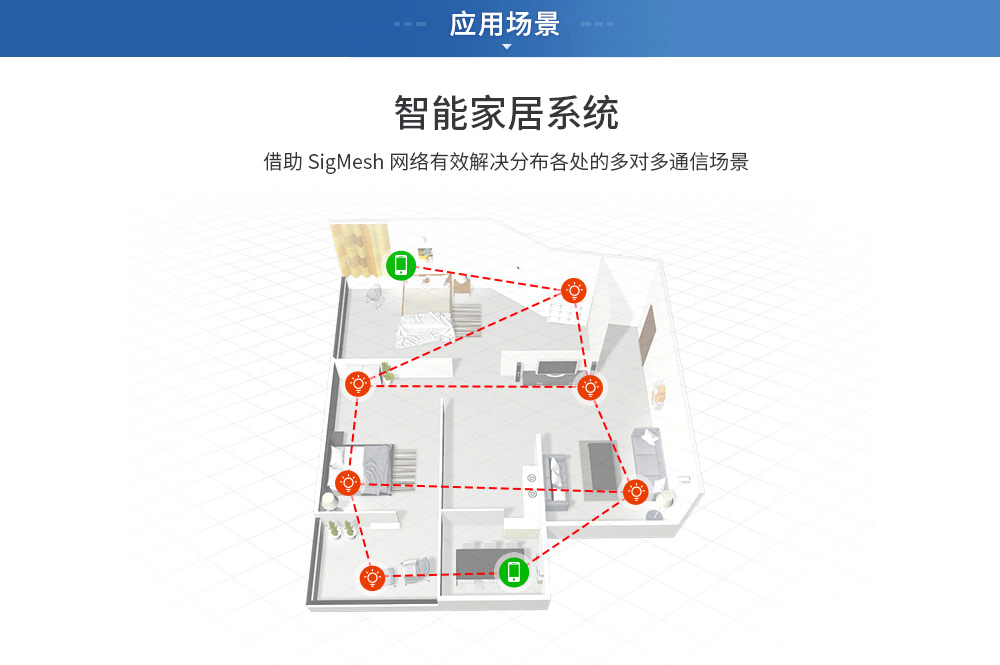

CH-E104-BT11應用場景


射頻參數參數值
備注
工作頻段
2400~2483.5 MHz

支持ISM 頻段

發射功率20dBm

-

接收靈敏度-92 dBm

空中速率為1Mbps

實測距離

200m（PCB 天線）

300m（IPX 天線）

晴朗空曠，天線高度 2.5 米，空中速率 1Mbps


硬件參數參數值
備注
尺寸大小

19*13mm（PCB 版本）

16*13mm（IPX 版本）

-

射頻接口PCB/IPX

等效阻抗約50Ω

通信接口UART

4800～230400bps

封裝方式貼片式

-

接口方式1.27mm

-

產品重量

0.8±0.1g（PCB 版本）

0.8±0.1g（IPX 版本）

-


電氣參數最小值典型值最大值單位條件
工作電壓
1.83.33.8V-
通信電平-3.3-V使用 5V TTL 有風險燒毀
發射電流-178-mA20dBm
接收電流-
10.8-mA
-
休眠電流-
1-uA
-
通信速率-1-MGFSK（bps）
工作溫度
-40-+85℃工業級

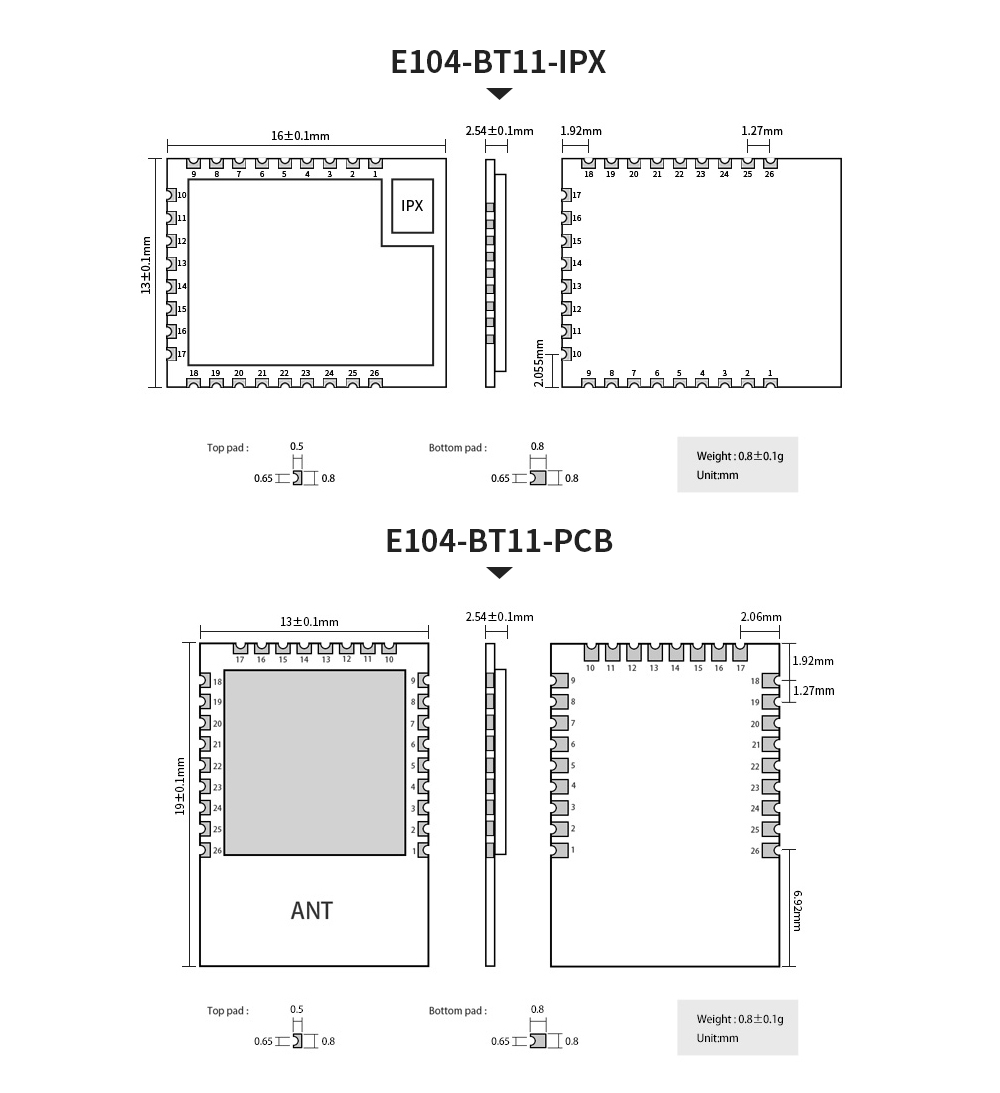

CH-E104-BT11尺寸圖-1000

序號
引腳引腳方向
1GND
地線，連接到電源參考地
2PWN
暫未使用
3PWN
暫未使用
4PA00
暫未使用
5PA03
暫未使用
6N.C
-
7N.C
-
8PA04
暫未使用
9PA05
暫未使用
10SWD
-
11SWC
-
12N.C
-
13NetLink
組網指示燈，組網成功后引腳輸出高電平
14PD04
暫未使用
15PWM
暫未使用
16PD03
暫未使用
17TXD
UART 的發射引腳，對應用戶串口接收
18RXD
UART 的接收引腳，對應用戶串口發送
19VCC
供電電源，范圍 1.9～3.6V（建議外部增加陶瓷濾波電容）
20GND
地線，連接到電源參考地
21PC02
暫未使用
22PC03

低功耗角色選擇引腳（內部上拉）：

低功耗角色：上拉或懸空；

其他角色：直接到地。

23PC04
恢復出廠設置。除硬件信息外（UART 配置），全部恢復出廠設置。
24Wakeup
低功耗模式下喚醒引腳 低電平有效。
25RST
芯片復位觸發輸入腳，低電平有效
26GND
地線，連接到電源參考地


       在線購買
     【天貓旗艦店】：https://detail.tmall.com/
    【京東商城】：https://i-item.jd.com
    【官方淘寶】：https://item.taobao.com
    【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com


          技術應用
 >      WiFi模塊與藍牙模塊通信技術有何區別？
 >      藍牙模塊無線傳輸技術基礎知識講解
 >      藍牙模塊的5大物聯網應用場景
 >      zigbee模塊和藍牙模塊無線技術對比
 >      藍牙模塊的好壞受到哪些因素的影響
 >      BLE5.0系列藍牙模塊的區別
 >      藍牙模塊采用陶瓷天線和PCB天線的區別
 >      2.4g無線模塊和藍牙模塊之間會互相干擾嗎？
 >      億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列
 >      zigbee與WiFi模塊和藍牙模塊的區別是什么？
 >      超低功耗藍牙模塊BLE4.0協議的片載系統解決方案
 >      為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？
  >      zigbee與WiFi模塊和藍牙模塊的區別是什么？
  >      Bluetooth藍牙模塊在車位鎖上的物聯網應用
  >      無線數傳模塊在工業領域中的優勢
  >      PCB板設計注意事項
  >      物聯網天線增益數據對無線模塊通信距離的影響
  >      藍牙BLE實現防丟器的方法
  >     Wifi、藍牙、Zigbee模塊在物聯網上的應用指南
  >      藍牙信標在倉儲管理中的應用
  >      藍牙Beacon在室內定位導航的應用
  >      藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？
   >      主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較
   >      Bluetooth 5的優勢解析
   >      關于藍牙服務UUID自定義簡介
   >      淺談藍牙模塊的“嗅探”功能設計


產品
型號		接口類型 芯片方案 工作頻率
Hz 		發射功率
dBm 		通信距離
km 		通信協議 天線形式 產品尺寸
mm 		功能特點技術
手冊		樣品
購買
E104-BT5032B UART nRF52832 2.4G 20 0.5 BLE 5.0 陶瓷天線 11.6*20 低功耗，透明傳輸，主從一體
E104-BT09 UART TLSR8208BER 2.4G 11.5 0.15 BLE 5.0 貼片式 13*19 低功耗，從機模塊
E104-BT08 UART - 2.4G 8 0.06 BLE 5.1 貼片式 10*10 低功耗，主從一體
E104-BT07 UART - 2.4G 8 0.13 BLE 5.1 貼片式 21.9*14.6 低功耗，主從一體
E104-BT53C3 UART EFR32BG22 2.4G 6 0.17 BLE 5.2 PCB 23*16 車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP UART CC2340R5 2.4G 8 0.17 BLE 5.3 板載PCB天線 10*14.5 低功耗，小體積
E104-BT52X UART DA14531 2.4G 0 0.13 BLE 5.0 板載天線 10*10 低功耗，小體積，高性價比
E104-BT11N-IPX UART EFR32MG21 2.4G 20 0.2(PCB天線) 0.3(IPX天線) BLE Mesh PCB/IPX 19*13(PCB版本) 16*13(IPX版本) SigMesh自組網
E104-BT11G-IPX UART EFR32MG21 2.4G 20 0.2(PCB天線) 0.3(IPX天線) BLE Mesh PCB/IPX 19*13(PCB版本) 16*13(IPX版本) SigMesh自組網
E104-BT11N-PCB UART EFR32MG21 2.4G 20 0.2(PCB天線) 0.3(IPX天線) BLE Mesh PCB/IPX 19*13(PCB版本) 16*13(IPX版本) SigMesh自組網
E104-BT11G-PCB UART EFR32MG21 2.4G 20 0.2(PCB天線) 0.3(IPX天線) BLE Mesh PCB/IPX 19*13(PCB版本) 16*13(IPX版本) SigMesh自組網
E104-BT5032U USB nRF52832 2.4G 3 0.08 BLE 4.2/BLE 5.0 PCB 59 * 18 藍牙SoC方案，USB接口
E104-BT53A3 UART EFR32BG22C224F512GM32 2.4G 6 0.12 BLE 5.2 PCB 13*19 低功耗，透明傳輸
E104-BT12NSP-TB USB - - - - - - 46.5*26 E104-BT12NSP模塊測試板
E104-BT12LSP-TB USB - - - - - - 46.5*26 E104-BT12LSP模塊測試板
E104-BT12USP-TB UART TLSR8253F512 2.4G 10 0.06 - PCB 19*13 SigMesh自組網
E104-BT12LSP UART TLSR8253F512 2.4G 10 0.06 - PCB 19*13 SigMesh自組網
E104-BT12NSP UART TLSR8253F512 2.4G 10 0.06 - PCB 19*13 SigMesh自組網
E104-BT5040UA USB nRF52840 2.4G 8 0.25 BLE 4.2/BLE 5.0 PCB 59 * 18 藍牙SoC方案，USB接口
E104-BT5005A UART nRF52805 2.4G 4 0.07 BLE 5.0 陶瓷天線 9*9 超小體積封裝，透明傳輸
E104-BT5011A UART nRF52811 2.4G 4 0.07 BLE 5.1 陶瓷天線 11.5*16 Long Range特性，透明傳輸
E104-BT51A UART CC2640R2L 2.4G 5.5 0.05 BLE 5.0 陶瓷天線 16*11.5 低功耗，透明傳輸
E104-BT5040U USB nRF52840 2.4G 8 0.25 BLE 4.2/BLE 5.0 PCB 59 * 18 藍牙SoC方案，USB接口
E104-BT52 UART DA14531 2.4G 0 0.09 BLE 5.0 板載天線 14.5*10 低功耗，小體積，高性價比
E104-BT53A1 UART EFR32 2.4G 6 0.12 BLE 5.2 PCB 13*19 低功耗，透明傳輸
E104-BT11 UART EFR32MG21 2.4G 20 0.2(PCB天線) 0.3(IPX天線) BLE Mesh PCB/IPX 19*13(PCB版本) 16*13(IPX版本) SigMesh自組網
E104-BT30 1.1mm（詳見尺寸圖及 PCB 封裝庫） CSRA64215 2.4G 9 0.05 V4.2+EDR PCB 25 *16 音頻藍牙傳輸、高性價比
E104-BT40 UART - 2.4G 3 0.03 V4.2+V3.0 SPP PCB 21*13 低功耗，串口轉雙模藍牙從機
E104-BT51 UART CC2640R2F 2.4G 5 0.75 BLE 5.0 PCB/IPX 17.5*28.7 低功耗，透明傳輸
E104-BT5032A UART nRF52832 2.4G 4 0.06 BLE 5.0 陶瓷天線 11.6 * 16 低功耗，透明傳輸
E104-BT5010A UART nRF52810 2.4G 4 0.055 BLE 5.0 陶瓷天線 11.5*16 低功耗，透明傳輸
E104-BT54S UART BLUENRG355MC 2.4G 8 0.3 BLE 5.1 IPEX，板載PCB天線 28*16*2.7 STM意法半導體全新SoC藍牙模塊
E104-BT05 UART TLSR8266 2.4G 8 0.07 BLE 4.2 PCB 10 * 14.5 低功耗，透明傳輸
E104-2G4U04A USB CC2540 2.4G 4 0.06 BLE 4.0 PCB 59 * 18 藍牙SoC方案，USB接口
E104-BT02 UART DA14580 2.4G 0 0.1 BLE 4.2 PCB 14 * 22 透明連傳，業界最低功耗
E104-BT01 I/O CC2541 2.4G 0 0.05 BLE 4.0 PCB 14 * 22 超低功耗，高性價比
  • E104-BT5032B

    產品型號：E104-BT5032B

    接口類型 :UART

    芯片方案 :nRF52832

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.5

    通信協議 :BLE 5.0

    天線形式 :陶瓷天線

    產品尺寸 mm :11.6*20

    功能特點:低功耗，透明傳輸，主從一體

    PDF ：

    購買：

  • E104-BT09

    產品型號：E104-BT09

    接口類型 :UART

    芯片方案 :TLSR8208BER

    工作頻率 Hz :2.4G

    發射功率 dBm :11.5

    通信距離 km :0.15

    通信協議 :BLE 5.0

    天線形式 :貼片式

    產品尺寸 mm :13*19

    功能特點:低功耗，從機模塊

    PDF ：

    購買：

  • E104-BT08

    產品型號：E104-BT08

    接口類型 :UART

    芯片方案 :-

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.06

    通信協議 :BLE 5.1

    天線形式 :貼片式

    產品尺寸 mm :10*10

    功能特點:低功耗，主從一體

    PDF ：

    購買：

  • E104-BT07

    產品型號：E104-BT07

    接口類型 :UART

    芯片方案 :-

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.13

    通信協議 :BLE 5.1

    天線形式 :貼片式

    產品尺寸 mm :21.9*14.6

    功能特點:低功耗，主從一體

    PDF ：

    購買：

  • E104-BT53C3

    產品型號：E104-BT53C3

    接口類型 :UART

    芯片方案 :EFR32BG22

    工作頻率 Hz :2.4G

    發射功率 dBm :6

    通信距離 km :0.17

    通信協議 :BLE 5.2

    天線形式 :PCB

    產品尺寸 mm :23*16

    功能特點:車規級耐高溫、串口轉BLE藍牙模塊

    PDF ：

    購買：

  • E104-BT55SP

    產品型號：E104-BT55SP

    接口類型 :UART

    芯片方案 :CC2340R5

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.17

    通信協議 :BLE 5.3

    天線形式 :板載PCB天線

    產品尺寸 mm :10*14.5

    功能特點:低功耗，小體積

    PDF ：

    購買：

  • E104-BT52X

    產品型號：E104-BT52X

    接口類型 :UART

    芯片方案 :DA14531

    工作頻率 Hz :2.4G

    發射功率 dBm :0

    通信距離 km :0.13

    通信協議 :BLE 5.0

    天線形式 :板載天線

    產品尺寸 mm :10*10

    功能特點:低功耗，小體積，高性價比

    PDF ：

    購買：

  • E104-BT11N-IPX

    產品型號：E104-BT11N-IPX

    接口類型 :UART

    芯片方案 :EFR32MG21

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.2(PCB天線) 0.3(IPX天線)

    通信協議 :BLE Mesh

    天線形式 :PCB/IPX

    產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT11G-IPX

    產品型號：E104-BT11G-IPX

    接口類型 :UART

    芯片方案 :EFR32MG21

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.2(PCB天線) 0.3(IPX天線)

    通信協議 :BLE Mesh

    天線形式 :PCB/IPX

    產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT11N-PCB

    產品型號：E104-BT11N-PCB

    接口類型 :UART

    芯片方案 :EFR32MG21

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.2(PCB天線) 0.3(IPX天線)

    通信協議 :BLE Mesh

    天線形式 :PCB/IPX

    產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT11G-PCB

    產品型號：E104-BT11G-PCB

    接口類型 :UART

    芯片方案 :EFR32MG21

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.2(PCB天線) 0.3(IPX天線)

    通信協議 :BLE Mesh

    天線形式 :PCB/IPX

    產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT5032U

    產品型號：E104-BT5032U

    接口類型 :USB

    芯片方案 :nRF52832

    工作頻率 Hz :2.4G

    發射功率 dBm :3

    通信距離 km :0.08

    通信協議 :BLE 4.2/BLE 5.0

    天線形式 :PCB

    產品尺寸 mm :59 * 18

    功能特點:藍牙SoC方案，USB接口

    PDF ：

    購買：

  • E104-BT53A3

    產品型號：E104-BT53A3

    接口類型 :UART

    芯片方案 :EFR32BG22C224F512GM32

    工作頻率 Hz :2.4G

    發射功率 dBm :6

    通信距離 km :0.12

    通信協議 :BLE 5.2

    天線形式 :PCB

    產品尺寸 mm :13*19

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-BT12NSP-TB

    產品型號：E104-BT12NSP-TB

    接口類型 :USB

    芯片方案 :-

    工作頻率 Hz :-

    發射功率 dBm :-

    通信距離 km :-

    通信協議 :-

    天線形式 :-

    產品尺寸 mm :46.5*26

    功能特點:E104-BT12NSP模塊測試板

    PDF ：

    購買：

  • E104-BT12LSP-TB

    產品型號：E104-BT12LSP-TB

    接口類型 :USB

    芯片方案 :-

    工作頻率 Hz :-

    發射功率 dBm :-

    通信距離 km :-

    通信協議 :-

    天線形式 :-

    產品尺寸 mm :46.5*26

    功能特點:E104-BT12LSP模塊測試板

    PDF ：

    購買：

  • E104-BT12USP-TB

    產品型號：E104-BT12USP-TB

    接口類型 :UART

    芯片方案 :TLSR8253F512

    工作頻率 Hz :2.4G

    發射功率 dBm :10

    通信距離 km :0.06

    通信協議 :-

    天線形式 :PCB

    產品尺寸 mm :19*13

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT12LSP

    產品型號：E104-BT12LSP

    接口類型 :UART

    芯片方案 :TLSR8253F512

    工作頻率 Hz :2.4G

    發射功率 dBm :10

    通信距離 km :0.06

    通信協議 :-

    天線形式 :PCB

    產品尺寸 mm :19*13

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT12NSP

    產品型號：E104-BT12NSP

    接口類型 :UART

    芯片方案 :TLSR8253F512

    工作頻率 Hz :2.4G

    發射功率 dBm :10

    通信距離 km :0.06

    通信協議 :-

    天線形式 :PCB

    產品尺寸 mm :19*13

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT5040UA

    產品型號：E104-BT5040UA

    接口類型 :USB

    芯片方案 :nRF52840

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.25

    通信協議 :BLE 4.2/BLE 5.0

    天線形式 :PCB

    產品尺寸 mm :59 * 18

    功能特點:藍牙SoC方案，USB接口

    PDF ：

    購買：

  • E104-BT5005A

    產品型號：E104-BT5005A

    接口類型 :UART

    芯片方案 :nRF52805

    工作頻率 Hz :2.4G

    發射功率 dBm :4

    通信距離 km :0.07

    通信協議 :BLE 5.0

    天線形式 :陶瓷天線

    產品尺寸 mm :9*9

    功能特點:超小體積封裝，透明傳輸

    PDF ：

    購買：

  • E104-BT5011A

    產品型號：E104-BT5011A

    接口類型 :UART

    芯片方案 :nRF52811

    工作頻率 Hz :2.4G

    發射功率 dBm :4

    通信距離 km :0.07

    通信協議 :BLE 5.1

    天線形式 :陶瓷天線

    產品尺寸 mm :11.5*16

    功能特點:Long Range特性，透明傳輸

    PDF ：

    購買：

  • E104-BT51A

    產品型號：E104-BT51A

    接口類型 :UART

    芯片方案 :CC2640R2L

    工作頻率 Hz :2.4G

    發射功率 dBm :5.5

    通信距離 km :0.05

    通信協議 :BLE 5.0

    天線形式 :陶瓷天線

    產品尺寸 mm :16*11.5

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-BT5040U

    產品型號：E104-BT5040U

    接口類型 :USB

    芯片方案 :nRF52840

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.25

    通信協議 :BLE 4.2/BLE 5.0

    天線形式 :PCB

    產品尺寸 mm :59 * 18

    功能特點:藍牙SoC方案，USB接口

    PDF ：

    購買：

  • E104-BT52

    產品型號：E104-BT52

    接口類型 :UART

    芯片方案 :DA14531

    工作頻率 Hz :2.4G

    發射功率 dBm :0

    通信距離 km :0.09

    通信協議 :BLE 5.0

    天線形式 :板載天線

    產品尺寸 mm :14.5*10

    功能特點:低功耗，小體積，高性價比

    PDF ：

    購買：

  • E104-BT53A1

    產品型號：E104-BT53A1

    接口類型 :UART

    芯片方案 :EFR32

    工作頻率 Hz :2.4G

    發射功率 dBm :6

    通信距離 km :0.12

    通信協議 :BLE 5.2

    天線形式 :PCB

    產品尺寸 mm :13*19

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

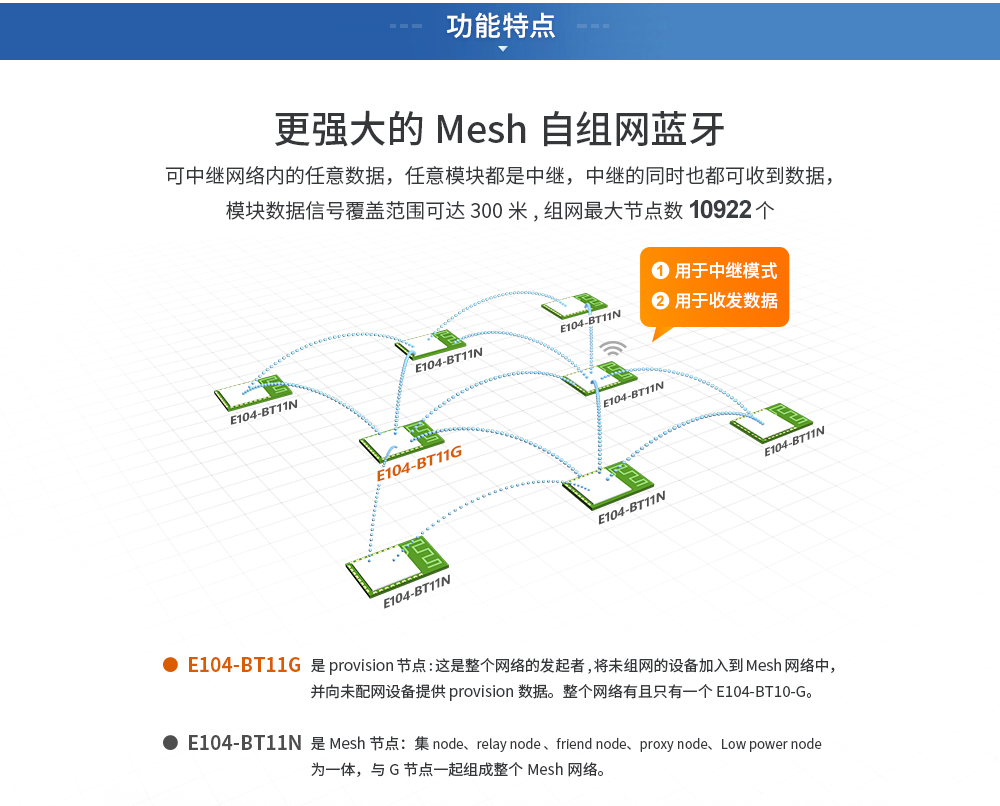

  • E104-BT11

    產品型號：E104-BT11

    接口類型 :UART

    芯片方案 :EFR32MG21

    工作頻率 Hz :2.4G

    發射功率 dBm :20

    通信距離 km :0.2(PCB天線) 0.3(IPX天線)

    通信協議 :BLE Mesh

    天線形式 :PCB/IPX

    產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)

    功能特點:SigMesh自組網

    PDF ：

    購買：

  • E104-BT30

    產品型號：E104-BT30

    接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）

    芯片方案 :CSRA64215

    工作頻率 Hz :2.4G

    發射功率 dBm :9

    通信距離 km :0.05

    通信協議 :V4.2+EDR

    天線形式 :PCB

    產品尺寸 mm :25 *16

    功能特點:音頻藍牙傳輸、高性價比

    PDF ：

    購買：

  • E104-BT40

    產品型號：E104-BT40

    接口類型 :UART

    芯片方案 :-

    工作頻率 Hz :2.4G

    發射功率 dBm :3

    通信距離 km :0.03

    通信協議 :V4.2+V3.0 SPP

    天線形式 :PCB

    產品尺寸 mm :21*13

    功能特點:低功耗，串口轉雙模藍牙從機

    PDF ：

    購買：

  • E104-BT51

    產品型號：E104-BT51

    接口類型 :UART

    芯片方案 :CC2640R2F

    工作頻率 Hz :2.4G

    發射功率 dBm :5

    通信距離 km :0.75

    通信協議 :BLE 5.0

    天線形式 :PCB/IPX

    產品尺寸 mm :17.5*28.7

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-BT5032A

    產品型號：E104-BT5032A

    接口類型 :UART

    芯片方案 :nRF52832

    工作頻率 Hz :2.4G

    發射功率 dBm :4

    通信距離 km :0.06

    通信協議 :BLE 5.0

    天線形式 :陶瓷天線

    產品尺寸 mm :11.6 * 16

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-BT5010A

    產品型號：E104-BT5010A

    接口類型 :UART

    芯片方案 :nRF52810

    工作頻率 Hz :2.4G

    發射功率 dBm :4

    通信距離 km :0.055

    通信協議 :BLE 5.0

    天線形式 :陶瓷天線

    產品尺寸 mm :11.5*16

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-BT54S

    產品型號：E104-BT54S

    接口類型 :UART

    芯片方案 :BLUENRG355MC

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.3

    通信協議 :BLE 5.1

    天線形式 :IPEX，板載PCB天線

    產品尺寸 mm :28*16*2.7

    功能特點:STM意法半導體全新SoC藍牙模塊

    PDF ：

    購買：

  • E104-BT05

    產品型號：E104-BT05

    接口類型 :UART

    芯片方案 :TLSR8266

    工作頻率 Hz :2.4G

    發射功率 dBm :8

    通信距離 km :0.07

    通信協議 :BLE 4.2

    天線形式 :PCB

    產品尺寸 mm :10 * 14.5

    功能特點:低功耗，透明傳輸

    PDF ：

    購買：

  • E104-2G4U04A

    產品型號：E104-2G4U04A

    接口類型 :USB

    芯片方案 :CC2540

    工作頻率 Hz :2.4G

    發射功率 dBm :4

    通信距離 km :0.06

    通信協議 :BLE 4.0

    天線形式 :PCB

    產品尺寸 mm :59 * 18

    功能特點:藍牙SoC方案，USB接口

    PDF ：

    購買：

  • E104-BT02

    產品型號：E104-BT02

    接口類型 :UART

    芯片方案 :DA14580

    工作頻率 Hz :2.4G

    發射功率 dBm :0

    通信距離 km :0.1

    通信協議 :BLE 4.2

    天線形式 :PCB

    產品尺寸 mm :14 * 22

    功能特點:透明連傳，業界最低功耗

    PDF ：

    購買：

  • E104-BT01

    產品型號：E104-BT01

    接口類型 :I/O

    芯片方案 :CC2541

    工作頻率 Hz :2.4G

    發射功率 dBm :0

    通信距離 km :0.05

    通信協議 :BLE 4.0

    天線形式 :PCB

    產品尺寸 mm :14 * 22

    功能特點:超低功耗，高性價比

    PDF ：

    購買：


4000-330-990

https://www.wjx.cn/jq/84863372.aspx
