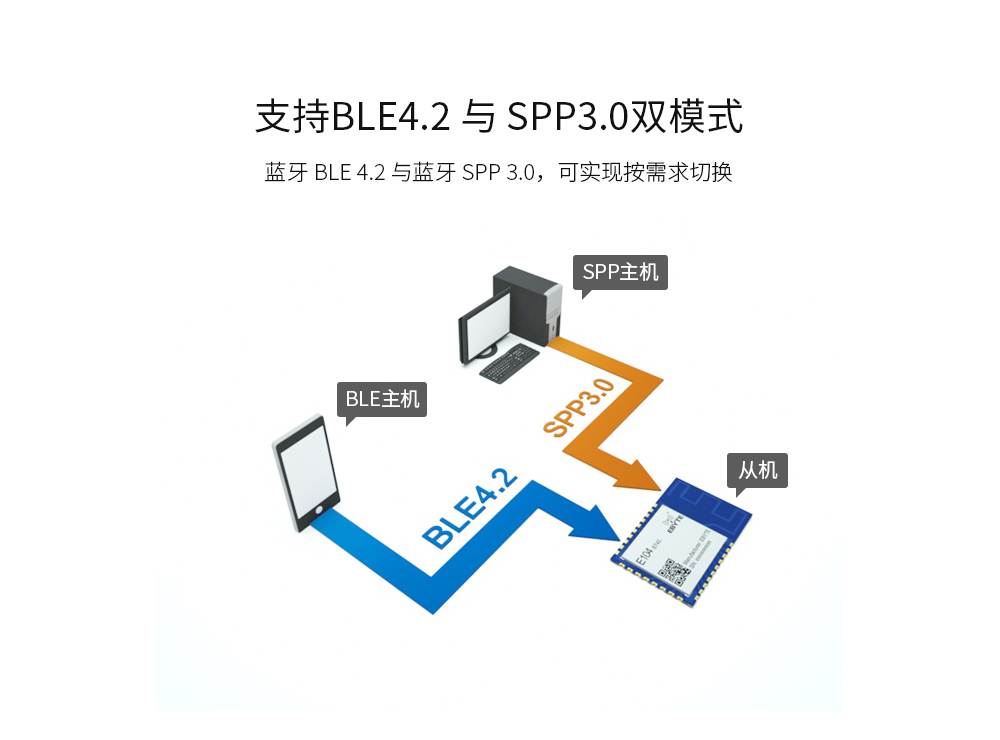

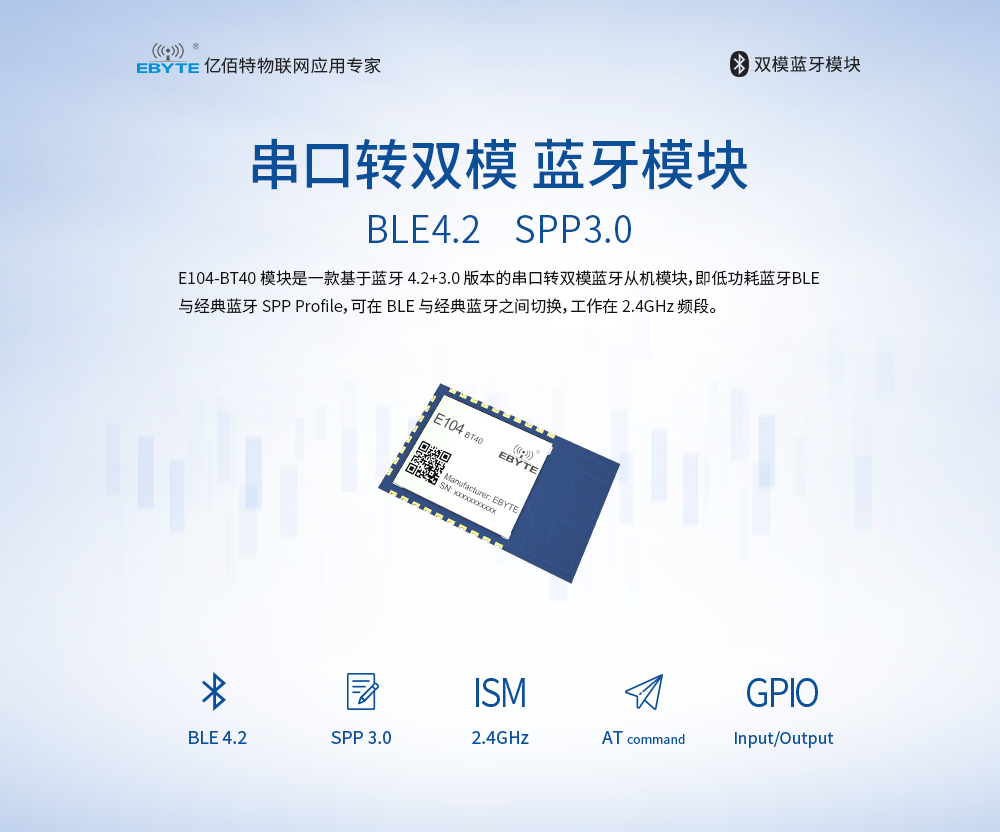

CH-E104-BT40_01
CH-E104-BT40_02
CH-E104-BT40_03

CH-E104-BT40_06
CH-E104-BT40_07
CH-E104-BT40_08
CH-E104-BT40應用場景

參數	參數值	備注
工作頻段	2400 ~2480 MHz	-
發射功率	3 dBm	-
接收靈敏度	-96 dBm	-
實測距離	30米	-

硬件參數	參數值	備注

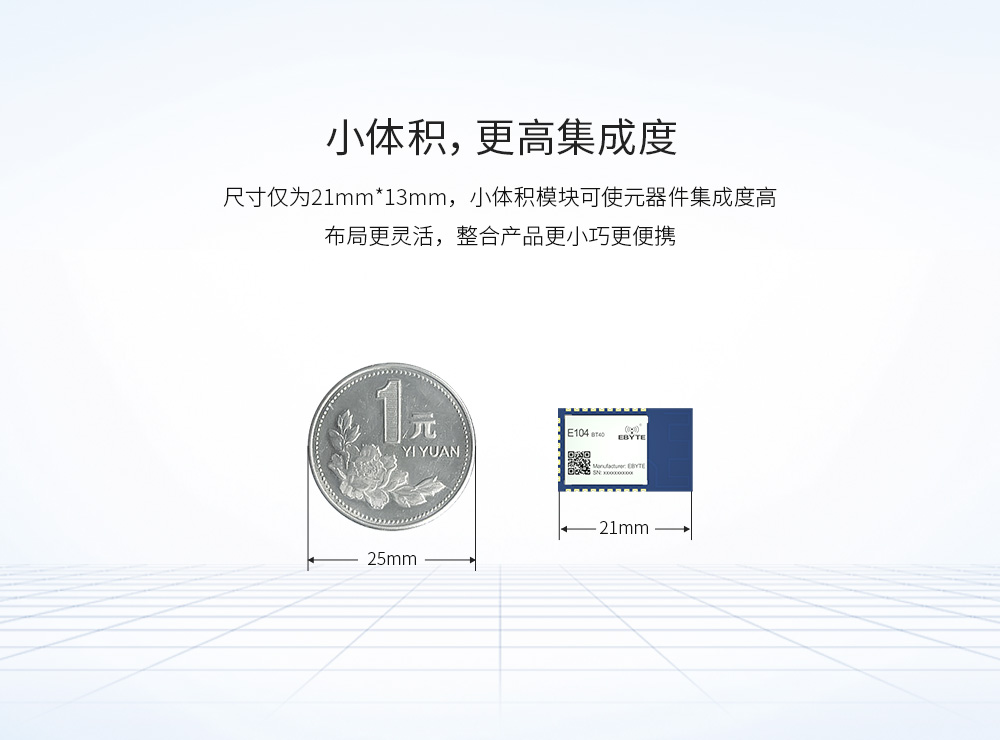

尺寸大小	21 *13 mm	-
天線形式	PCB 板載天線	等效阻抗約 50Ω
通信接口	UART串口	單片機所有 I/O 引出，詳見芯片手冊
封裝方式	貼片	-

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	2.5	3.3	3.6	V	≥3.3V 可保證輸出功率
通信電平	-	3.3	-	V	使用 5V TTL 有風險燒毀
空閑狀態	3.9	-	6	mA	-
BLE 連接	-	3.26	9.2	mA	-
SPP 連接	-	6.78	9.2	mA	-
工作溫度	-40	-	+85	℃	-

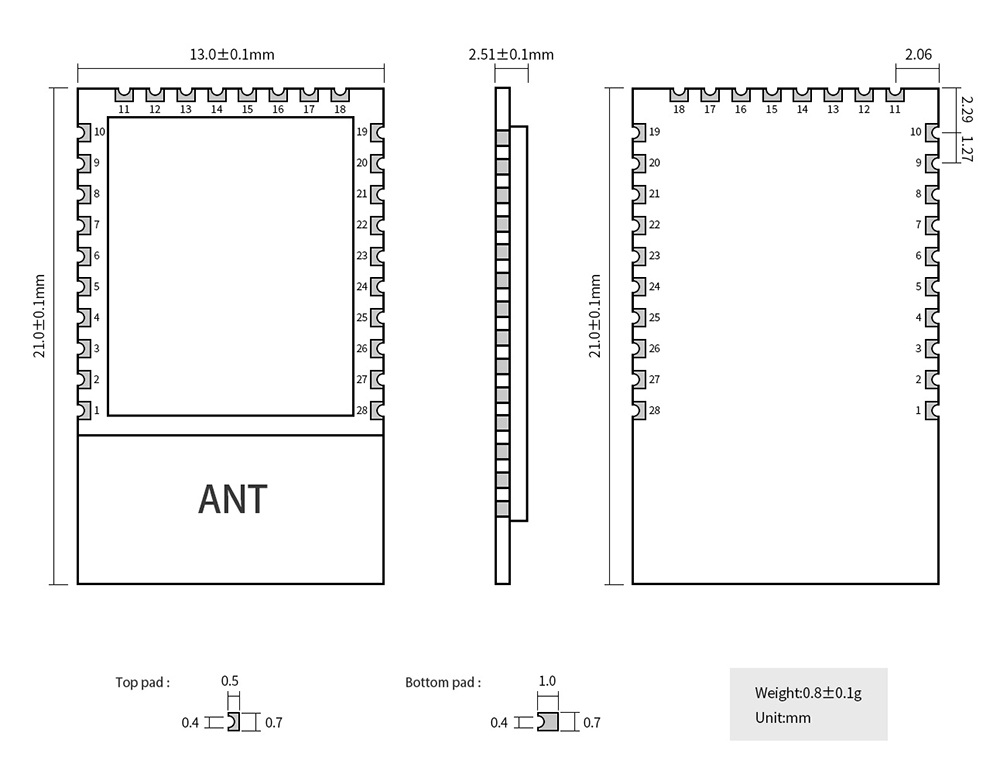

CH-E104-BT40尺寸圖

序號	定義	引腳方向	引腳功能	說明
1	GND	-	電源地	電源參考地
2	TXD	輸出	串口數據發送	模塊對外輸出串口數據
3	RXD	輸入	串口數據接收	模塊接收外部串口數據
4	P02	輸出	通用輸出 IO	用戶可設置輸出電平
5	P03	輸出	通用輸出 IO	用戶可設置輸出電平①
6	P04	-	-	NC
7	P05	-	-	NC
8	P06	-	-	NC
9	P07	-	-	NC
10	GND	-	電源地	電源參考地
11	P10	輸入	通用輸入 IO	用戶可讀取 IO 電平，內部上拉
12	P11	輸入	通用輸入 IO	用戶可讀取 IO 電平，內部上拉
13	PWM2	輸出	輸出 PWM	用戶配置輸出 PWM 波
14	PWM3	輸出	輸出 PWM	用戶配置輸出 PWM 波②
15	P33	-	CTS	-
16	P34	-	RTS	-
17	VCC	-	3.3V	電源輸入
18、19	GND	-	電源地	電源參考地
20~22	NC	-	-	-
23	RST	-	復位引腳	低電平有效
24	STATUS	輸出	狀態指示 LED	藍牙未連接：輸出頻率為 1Hz 方波藍牙已連接：低電平
25	MODE	輸入	模式選擇	低電平：配置模式 ③ 高電平：透傳模式
26	DISC	輸入	斷開連接	內部上拉，下降沿有效
27	LINK	輸出	連接狀態	藍牙未連接：高電平藍牙已連接：低電平
28	GND	-	電源地	電源參考地

①用戶可配置輸出 IO 默認輸出低電平，設置后，下次上電后依然按照設置的參數輸出電平；

② PWM 默認關閉，設置后，下次上電后依然按照設置的參數輸出 PWM；

③MODE 引腳切換模式僅在建立連接后有效

產品說明書

【用戶手冊】E104-BT40_Datasheet_CN

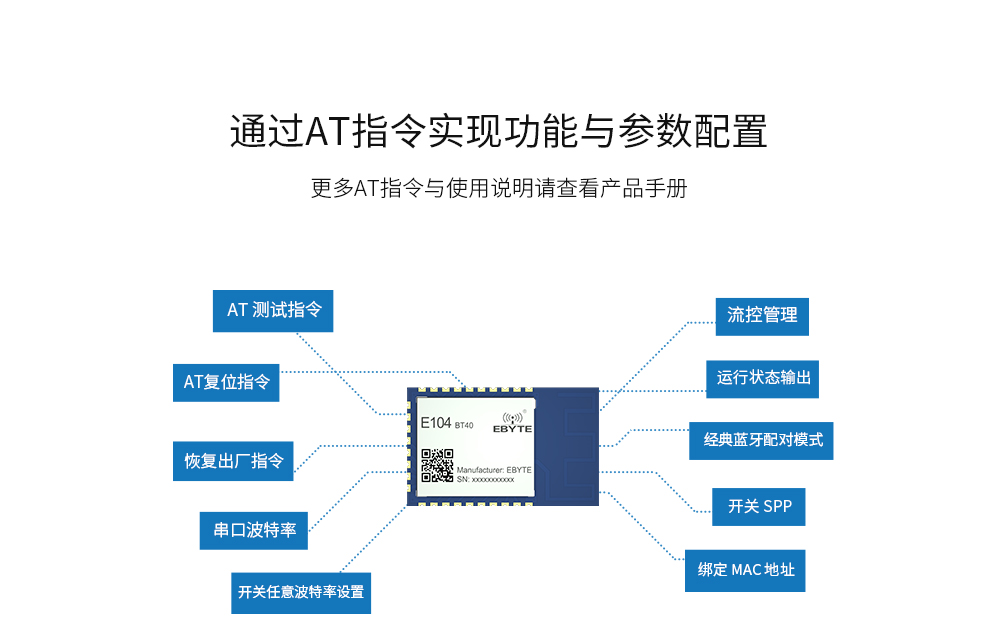

【指令集】E104-BT40 Module AT Manual

開發測試

【封裝文件】E104-BT40

【天線放置】帶PCB天線無線模組的放置方式

工具軟件

【通信測試】串口調試助手_XCOM

億佰特簡介

【企業簡介】

在線購買

【天貓旗艦店】：https://detail.tmall.com/

【京東商城】：https://i-item.jd.com

【官方淘寶】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> WiFi模塊與藍牙模塊通信技術有何區別？

> 藍牙模塊無線傳輸技術基礎知識講解

> 藍牙模塊的5大物聯網應用場景

> zigbee模塊和藍牙模塊無線技術對比

> 藍牙模塊的好壞受到哪些因素的影響

> BLE5.0系列藍牙模塊的區別

> 藍牙模塊采用陶瓷天線和PCB天線的區別

> 2.4g無線模塊和藍牙模塊之間會互相干擾嗎？

> 億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> 超低功耗藍牙模塊BLE4.0協議的片載系統解決方案

> 為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> Bluetooth藍牙模塊在車位鎖上的物聯網應用

> 無線數傳模塊在工業領域中的優勢

> PCB板設計注意事項

> 物聯網天線增益數據對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi、藍牙、Zigbee模塊在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> 藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> Bluetooth 5的優勢解析

> 關于藍牙服務UUID自定義簡介

> 淺談藍牙模塊的“嗅探”功能設計

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
E104-BT5032B	UART	nRF52832	2.4G	20	0.5	BLE 5.0	陶瓷天線	11.6*20	低功耗，透明傳輸，主從一體
E104-BT09	UART	TLSR8208BER	2.4G	11.5	0.15	BLE 5.0	貼片式	13*19	低功耗，從機模塊
E104-BT08	UART	-	2.4G	8	0.06	BLE 5.1	貼片式	10*10	低功耗，主從一體
E104-BT07	UART	-	2.4G	8	0.13	BLE 5.1	貼片式	21.9*14.6	低功耗，主從一體
E104-BT53C3	UART	EFR32BG22	2.4G	6	0.17	BLE 5.2	PCB	23*16	車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP	UART	CC2340R5	2.4G	8	0.17	BLE 5.3	板載PCB天線	10*14.5	低功耗，小體積
E104-BT52X	UART	DA14531	2.4G	0	0.13	BLE 5.0	板載天線	10*10	低功耗，小體積，高性價比
E104-BT11N-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11N-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT5032U	USB	nRF52832	2.4G	3	0.08	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT53A3	UART	EFR32BG22C224F512GM32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT12NSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12NSP模塊測試板
E104-BT12LSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12LSP模塊測試板
E104-BT12USP-TB	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12LSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12NSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT5040UA	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT5005A	UART	nRF52805	2.4G	4	0.07	BLE 5.0	陶瓷天線	9*9	超小體積封裝，透明傳輸
E104-BT5011A	UART	nRF52811	2.4G	4	0.07	BLE 5.1	陶瓷天線	11.5*16	Long Range特性，透明傳輸
E104-BT51A	UART	CC2640R2L	2.4G	5.5	0.05	BLE 5.0	陶瓷天線	16*11.5	低功耗，透明傳輸
E104-BT5040U	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT52	UART	DA14531	2.4G	0	0.09	BLE 5.0	板載天線	14.5*10	低功耗，小體積，高性價比
E104-BT53A1	UART	EFR32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT11	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT30	1.1mm（詳見尺寸圖及 PCB 封裝庫）	CSRA64215	2.4G	9	0.05	V4.2+EDR	PCB	25 *16	音頻藍牙傳輸、高性價比
E104-BT40	UART	-	2.4G	3	0.03	V4.2+V3.0 SPP	PCB	21*13	低功耗，串口轉雙模藍牙從機
E104-BT51	UART	CC2640R2F	2.4G	5	0.75	BLE 5.0	PCB/IPX	17.5*28.7	低功耗，透明傳輸
E104-BT5032A	UART	nRF52832	2.4G	4	0.06	BLE 5.0	陶瓷天線	11.6 * 16	低功耗，透明傳輸
E104-BT5010A	UART	nRF52810	2.4G	4	0.055	BLE 5.0	陶瓷天線	11.5*16	低功耗，透明傳輸
E104-BT54S	UART	BLUENRG355MC	2.4G	8	0.3	BLE 5.1	IPEX，板載PCB天線	28162.7	STM意法半導體全新SoC藍牙模塊
E104-BT05	UART	TLSR8266	2.4G	8	0.07	BLE 4.2	PCB	10 * 14.5	低功耗，透明傳輸
E104-2G4U04A	USB	CC2540	2.4G	4	0.06	BLE 4.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT02	UART	DA14580	2.4G	0	0.1	BLE 4.2	PCB	14 * 22	透明連傳，業界最低功耗
E104-BT01	I/O	CC2541	2.4G	0	0.05	BLE 4.0	PCB	14 * 22	超低功耗，高性價比

E104-BT5032B

產品型號：E104-BT5032B

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6*20
功能特點:低功耗，透明傳輸，主從一體

PDF ：

購買：
E104-BT09

產品型號：E104-BT09

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.15
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :13*19
功能特點:低功耗，從機模塊

PDF ：

購買：
E104-BT08

產品型號：E104-BT08

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.06
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT07

產品型號：E104-BT07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.13
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :21.9*14.6
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT53C3

產品型號：E104-BT53C3

接口類型 :UART
芯片方案 :EFR32BG22
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.17
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :23*16
功能特點:車規級耐高溫、串口轉BLE藍牙模塊

PDF ：

購買：
E104-BT55SP

產品型號：E104-BT55SP

接口類型 :UART
芯片方案 :CC2340R5
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.17
通信協議 :BLE 5.3
天線形式 :板載PCB天線
產品尺寸 mm :10*14.5
功能特點:低功耗，小體積

PDF ：

購買：
E104-BT52X

產品型號：E104-BT52X

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.13
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :10*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT11N-IPX

產品型號：E104-BT11N-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-IPX

產品型號：E104-BT11G-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11N-PCB

產品型號：E104-BT11N-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-PCB

產品型號：E104-BT11G-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5032U

產品型號：E104-BT5032U

接口類型 :USB
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.08
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT53A3

產品型號：E104-BT53A3

接口類型 :UART
芯片方案 :EFR32BG22C224F512GM32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT12NSP-TB

產品型號：E104-BT12NSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12NSP模塊測試板

PDF ：

購買：
E104-BT12LSP-TB

產品型號：E104-BT12LSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12LSP模塊測試板

PDF ：

購買：
E104-BT12USP-TB

產品型號：E104-BT12USP-TB

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12LSP

產品型號：E104-BT12LSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12NSP

產品型號：E104-BT12NSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5040UA

產品型號：E104-BT5040UA

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT5005A

產品型號：E104-BT5005A

接口類型 :UART
芯片方案 :nRF52805
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :9*9
功能特點:超小體積封裝，透明傳輸

PDF ：

購買：
E104-BT5011A

產品型號：E104-BT5011A

接口類型 :UART
芯片方案 :nRF52811
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.1
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:Long Range特性，透明傳輸

PDF ：

購買：
E104-BT51A

產品型號：E104-BT51A

接口類型 :UART
芯片方案 :CC2640R2L
工作頻率 Hz :2.4G
發射功率 dBm :5.5
通信距離 km :0.05
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :16*11.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5040U

產品型號：E104-BT5040U

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT52

產品型號：E104-BT52

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.09
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT53A1

產品型號：E104-BT53A1

接口類型 :UART
芯片方案 :EFR32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT11

產品型號：E104-BT11

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT30

產品型號：E104-BT30

接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）
芯片方案 :CSRA64215
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.05
通信協議 :V4.2+EDR
天線形式 :PCB
產品尺寸 mm :25 *16
功能特點:音頻藍牙傳輸、高性價比

PDF ：

購買：
E104-BT40

產品型號：E104-BT40

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.03
通信協議 :V4.2+V3.0 SPP
天線形式 :PCB
產品尺寸 mm :21*13
功能特點:低功耗，串口轉雙模藍牙從機

PDF ：

購買：
E104-BT51

產品型號：E104-BT51

接口類型 :UART
芯片方案 :CC2640R2F
工作頻率 Hz :2.4G
發射功率 dBm :5
通信距離 km :0.75
通信協議 :BLE 5.0
天線形式 :PCB/IPX
產品尺寸 mm :17.5*28.7
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5032A

產品型號：E104-BT5032A

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6 * 16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5010A

產品型號：E104-BT5010A

接口類型 :UART
芯片方案 :nRF52810
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.055
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT54S

產品型號：E104-BT54S

接口類型 :UART
芯片方案 :BLUENRG355MC
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.3
通信協議 :BLE 5.1
天線形式 :IPEX，板載PCB天線
產品尺寸 mm :28*16*2.7
功能特點:STM意法半導體全新SoC藍牙模塊

PDF ：

購買：
E104-BT05

產品型號：E104-BT05

接口類型 :UART
芯片方案 :TLSR8266
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.07
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :10 * 14.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-2G4U04A

產品型號：E104-2G4U04A

接口類型 :USB
芯片方案 :CC2540
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT02

產品型號：E104-BT02

接口類型 :UART
芯片方案 :DA14580
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.1
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:透明連傳，業界最低功耗

PDF ：

購買：
E104-BT01

產品型號：E104-BT01

接口類型 :I/O
芯片方案 :CC2541
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.05
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:超低功耗，高性價比

PDF ：

購買：

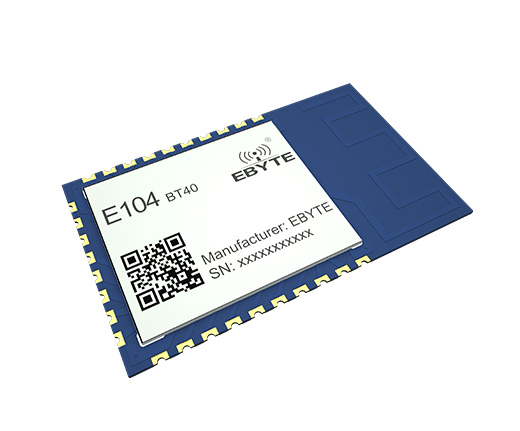

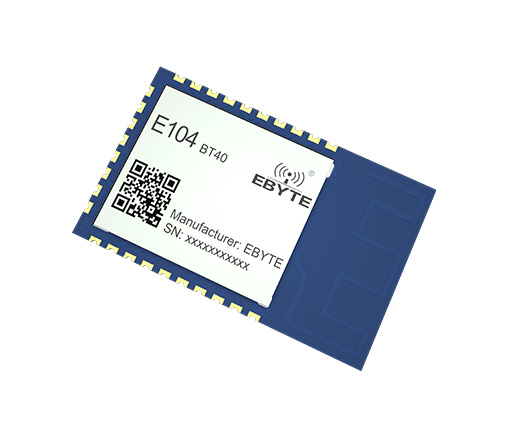

E104-BT40 藍牙從機模塊
