序號	參數名稱	參數值	注釋
1	支持模塊	E103-W06	WiFi 串口模塊
2	模塊尺寸	62 * 31 mm	含 USB 接頭
3	生產工藝	無鉛工藝，機貼	無線類產品必須機貼方能保證批量一致性和可靠性
4	供電接口	USB	-
5	通信接口	TTL	-
6	工作溫度	-40 ~ +85℃	工業級
7	工作濕度	10% ~ 90%	相對濕度，無冷凝
8	儲存溫度	-40 ~ +125℃	工業級

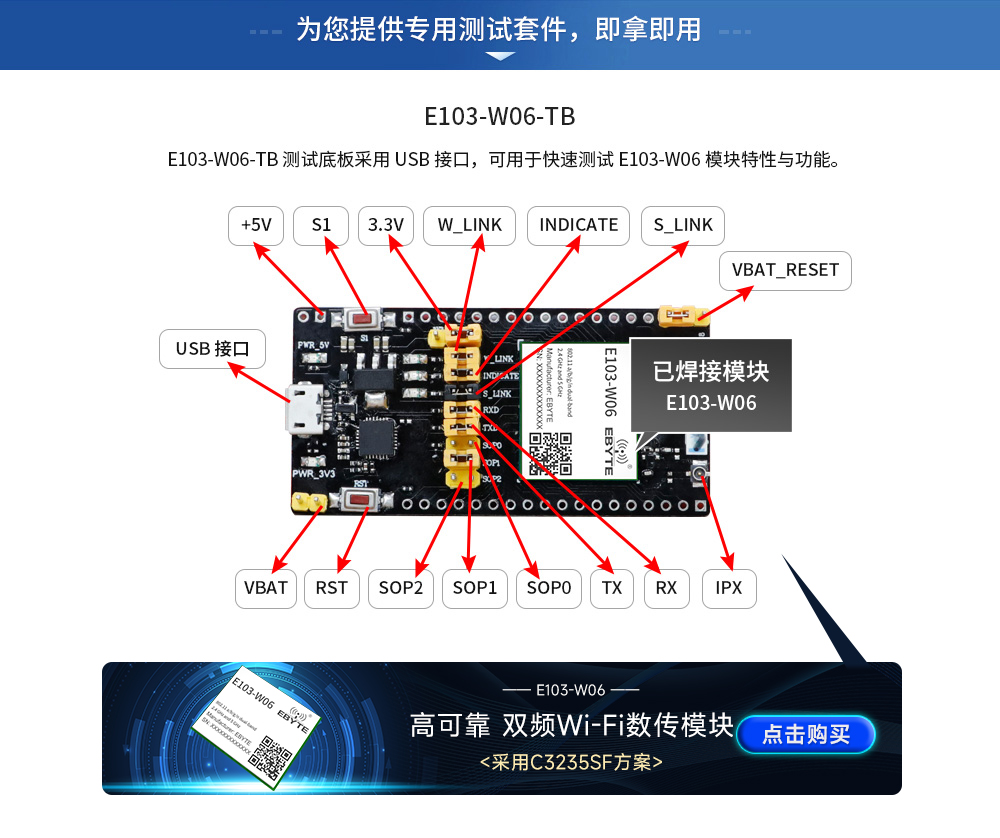

E103-W06-TB

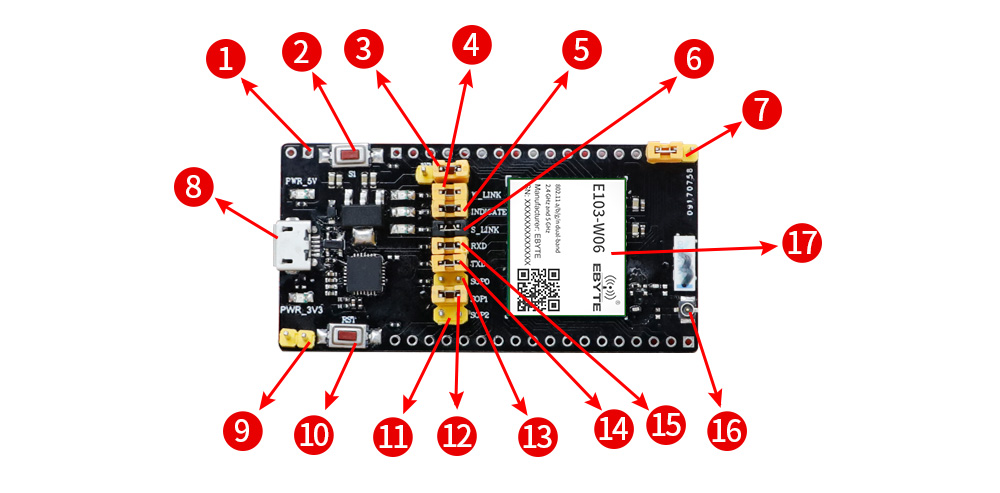

序號	引腳	引腳方向	備注
1	+5V	-	+5V 外部供電（不通過 USB 供電）
2	S1	-	NC
3	3.3V	-	模塊供電選擇，通過電源芯片供電跳線帽接左端（即 3.3V 短接 3V3）；電池直接供電跳線帽接右端(即 3.3V 短接 VBAT)
4	W_LINK	輸出	WiFi 連接指示，連接：輸出高，LED 滅。斷開：輸出低，LED 亮。
5	INDICATE	輸出	模塊異常連接指示，異常：輸出高，LED 滅。正常：輸出低，LED 亮。
6	S_LINK	輸出	Socket 連接指示，連接：輸出高，LED 滅。斷開：輸出低，LED 亮。
7	VBAT_RESET	-	復位使能，跳線帽接上：復位通過 100K 電阻上拉至 3.3V。
8	USB 接口	-	串口輸入輸出及供電
9	VBAT	-	電池供電輸入端口，供電 2.3V~3.6V
10	RST	輸入	模塊復位按鍵
11	SOP2	輸入	程序加載模式選擇
12	SOP1	輸入	程序加載模式選擇
13	SOP0	輸入	程序加載模式選擇
14	TX	輸出	模塊 TX 發送
15	RX	輸入	模塊 RX 接收
16	IPX	輸入/輸出	外接射頻接口（外接天線需跳線電阻）
17	E103-W06	-	E103-W06 模塊

產品說明書

【用戶手冊】E103-W06-TB datasheet_CN_v1.1.pdf

【硬件設計資料】E103-W06-TB

【驅動軟件】CH343CDC通用驅動

工具軟件

【串口調試助手】XCOM V2.6
