工作頻率：2400MHz～2480MHz
發射功率：20dBm
通信距離：300m
WiFi版本：IEEE 802.11 b/g/n/ax
空中速率：150Mbps

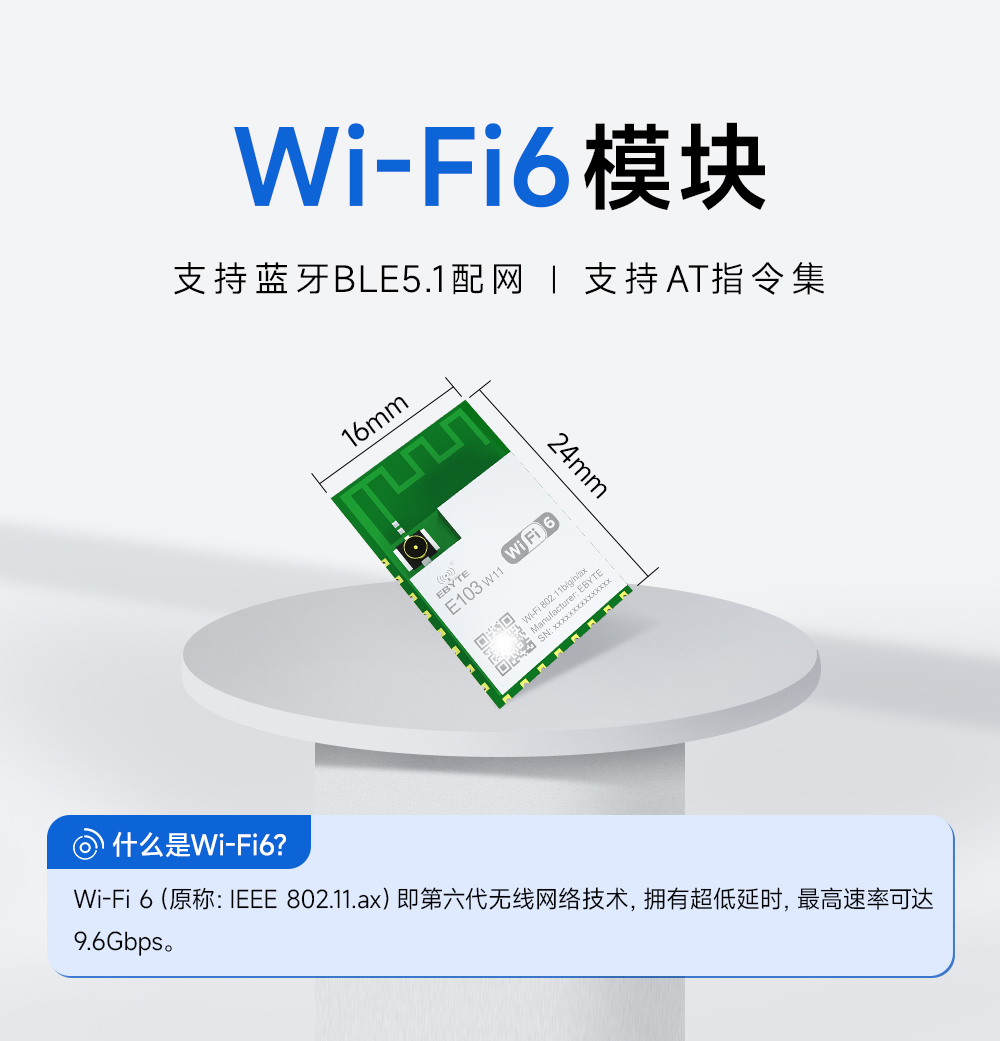

產品尺寸：16*24mm 產品重量：1.3g±0.1g

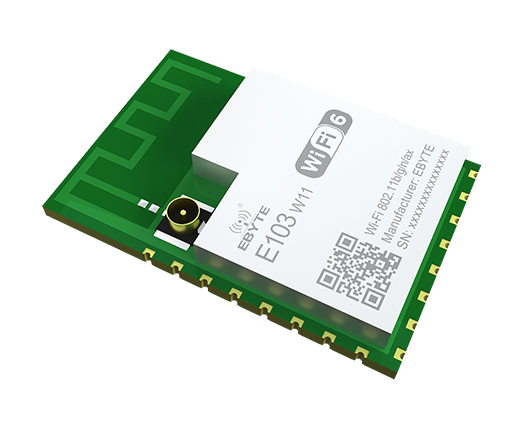

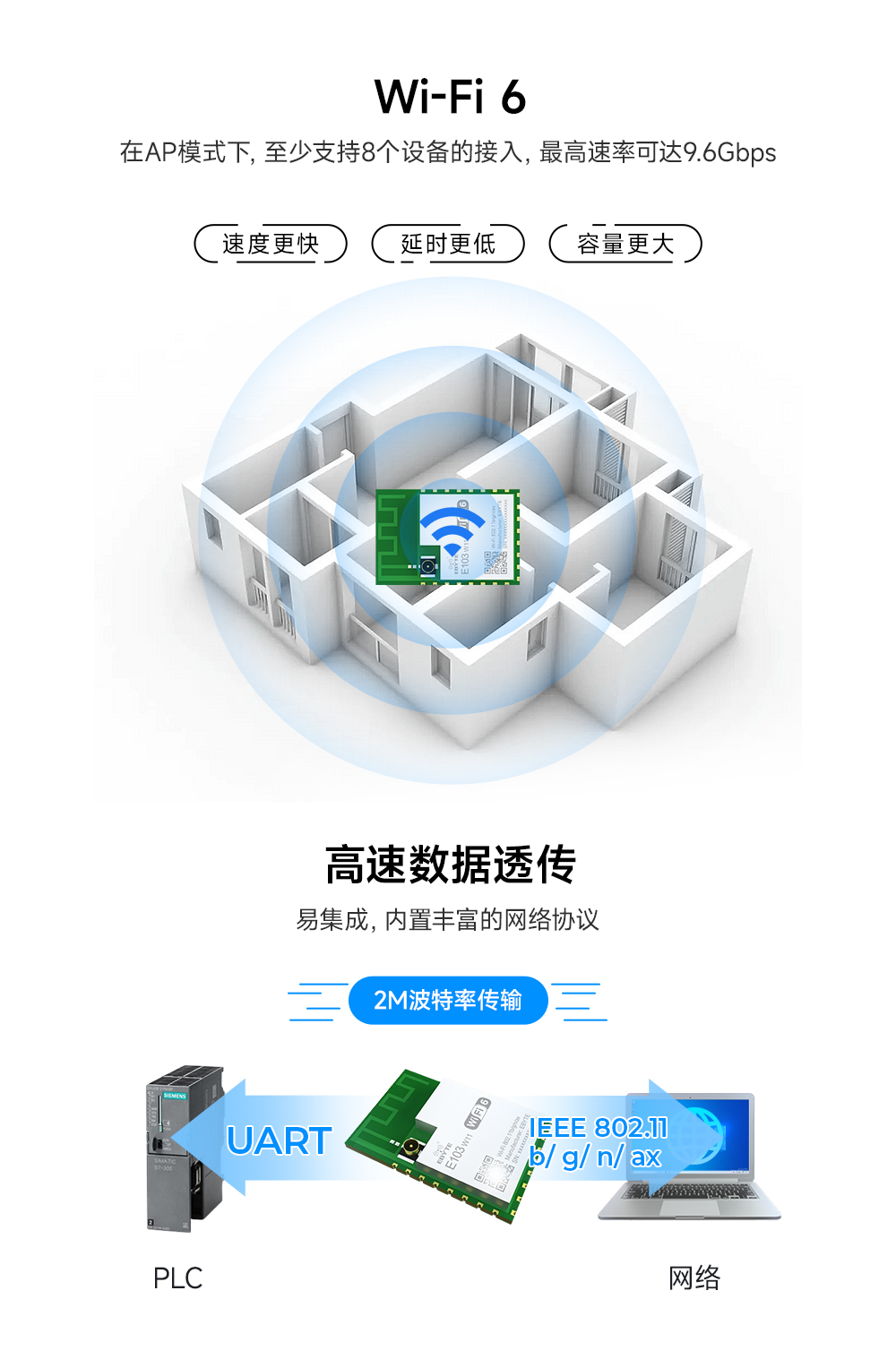

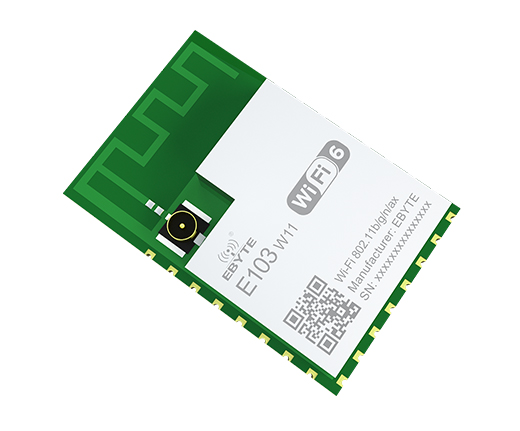

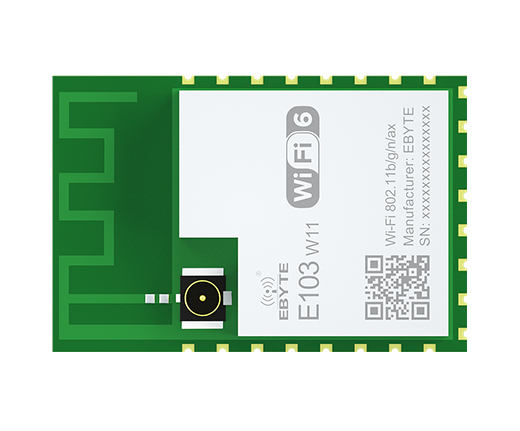

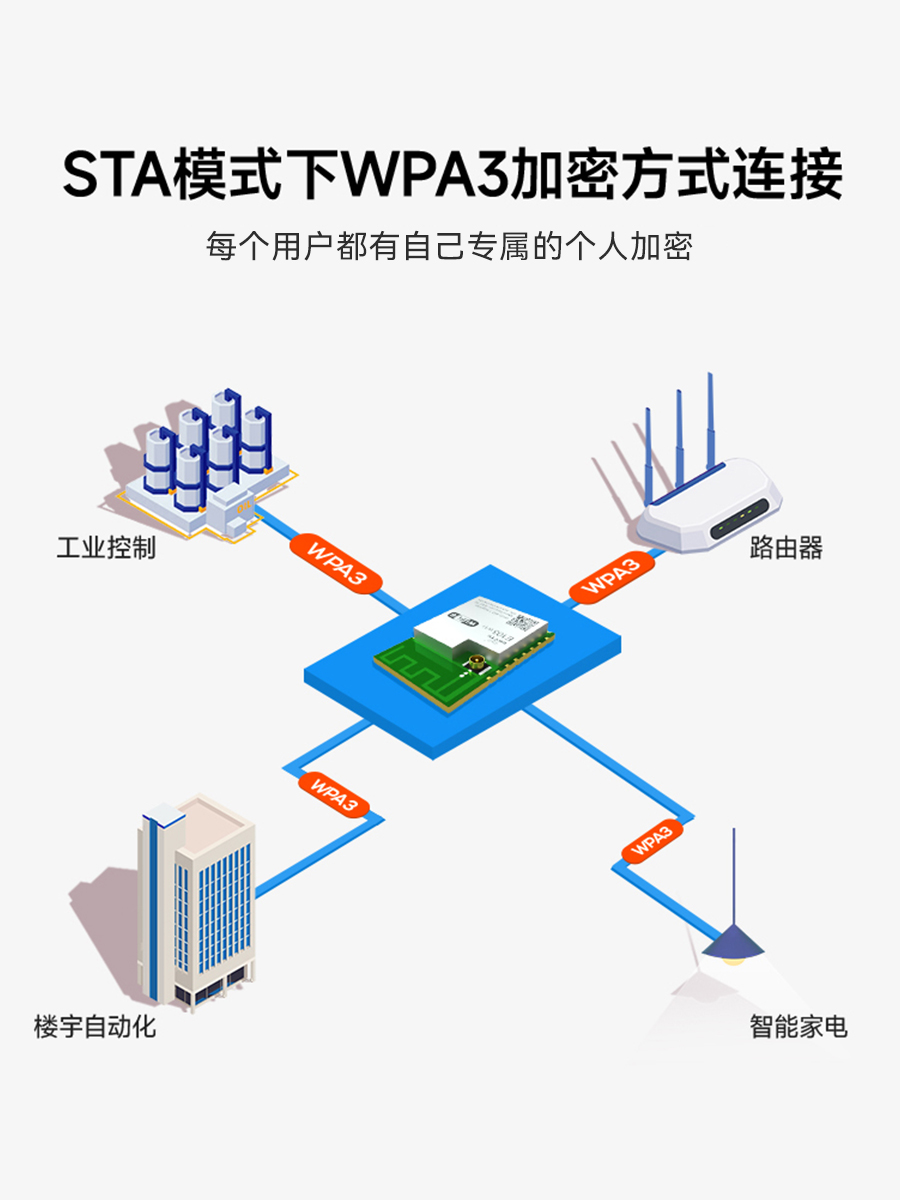

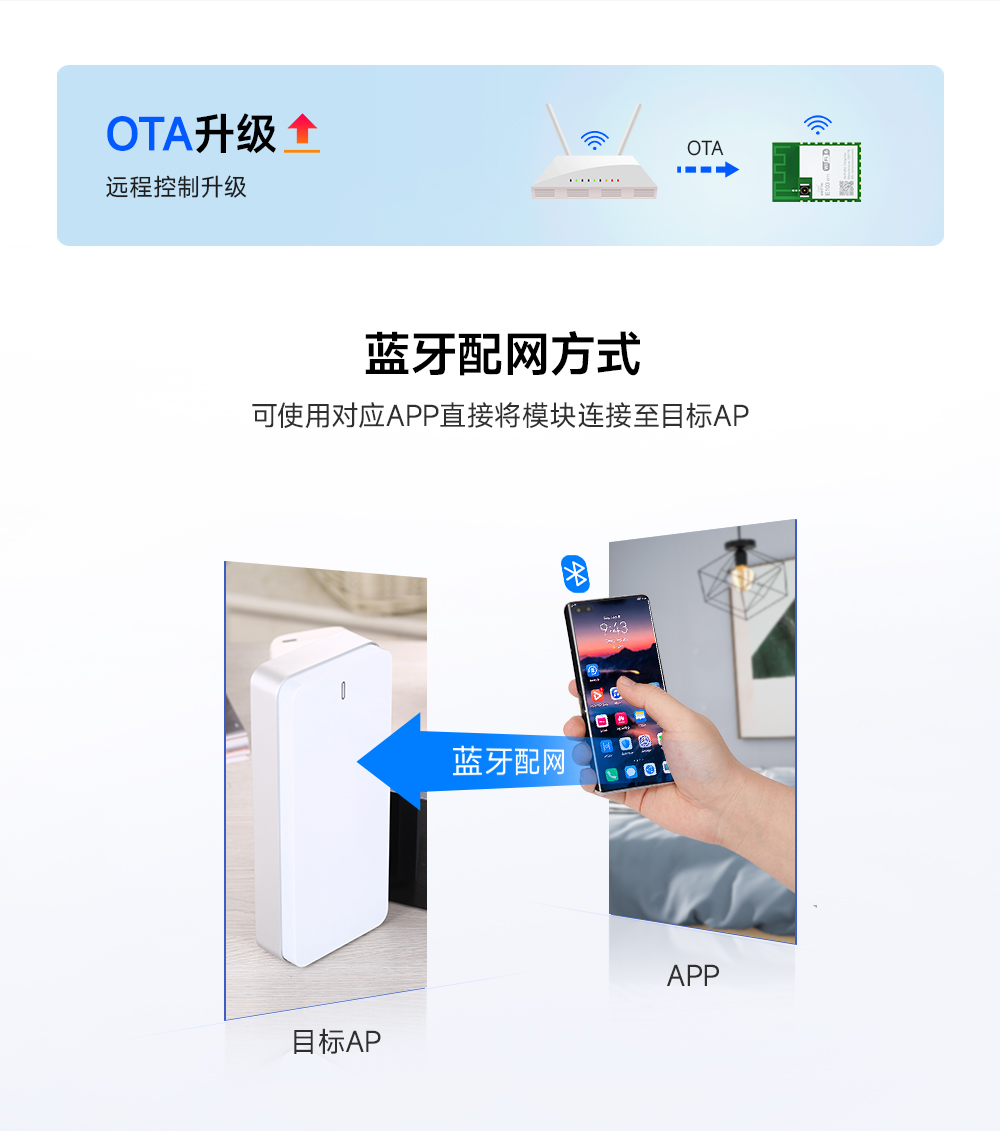

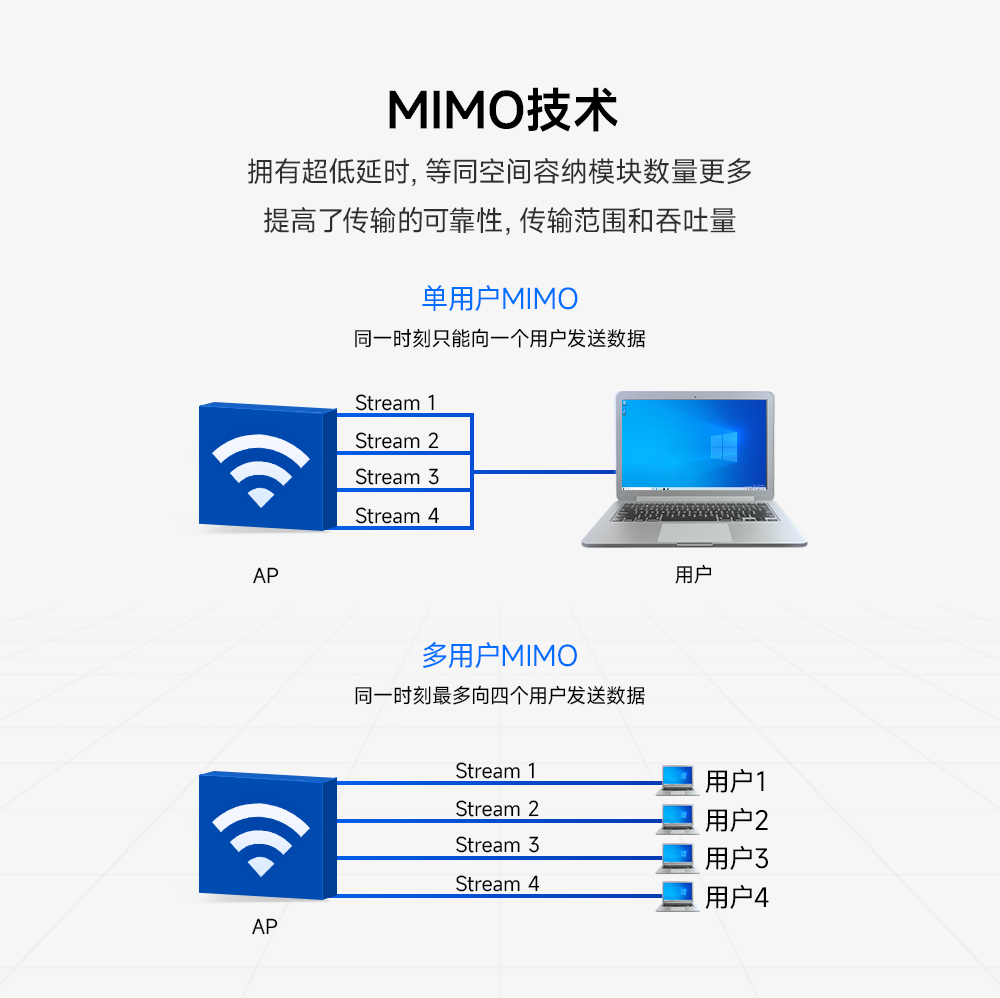

產品簡介：E103-W11是一款超高性價比的串口轉WiFi模塊，貼片小體積封裝，工作在2.4~2.4835GHz頻段。模塊是一款低功耗藍牙BLE5.1和Wi-Fi 6版本IEEE 802.11 b/g/n/ax的WiFi模塊。模塊可使用串口進行數據收發，降低了無線應用的門檻。
| 射頻參敷 | 參數值 | 備注 |
| 工作頻段 | 2400MHz~2480MHz | 支持ISM頻段 |
| 發射功率 | 19.5dBm~20.5dBm | 軟件可調，需用戶自行開發設置 |
| 接收靈敏度 | -87 dBm | 空中速率500kbps |
| Wi-Fi版本 | IEEE 802.11 b/g/n/ax | 調制技術 |
| 空中速率 | 150Mbps | |
| 阻塞功率 | 10dBm | 近距離使用燒毀概率較小 |
| 參考距離 | 300m | 晴朗空曠，天線增益0 dBi，板載PCB天線。 |
| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作電壓（V） | 3 | 3.3 | 3.6 | ≥3V 可保證輸出功率，超過3.6V 永久燒毀模塊 |
| I/O電壓 | -0.3 | - | 3.6 | 超過3.6V 可能永久損壞模塊I/O |
| 通信電平（V） | -0.3 | 3.3 | 3.6 | 使用5V電平有風險燒毀 |
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 |

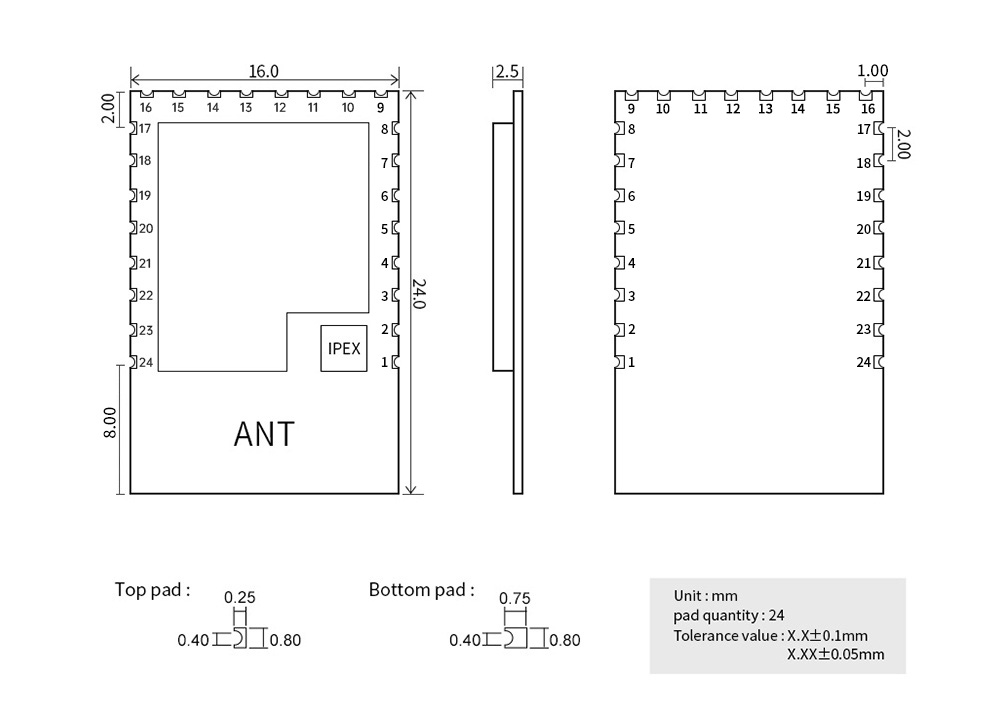

| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔 | 間距2.Omm |
| 通信接口 | UART串口 | TTL電平 |
| 外形尺寸 | 16*24 mm | - |
| 產品凈重 | 1.3g | 士0.1g |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約50Q |
| 引腳序號 | 引腳定義 | I/0 | 功能及使用說明 |
| 1 | GND | 地線，連接到電源參考地 | |
| 2 | RST | I | 芯片復位觸發輸入腳，低電平有效 |
| 3 | ADC | I/0 | GPI0_NUM_20，可以通過SYI0系列指令用作普通GPI0使用。 |
| 4 | I01 | I/0 | GPI0_NUM_1，可以通過SYI0系列指令用作普通GPI0使用。 |
| 5 | I02 | I/0 | GPI0_NUM_2，可以通過SYI0系列指令用作普通GPI0使用。 |
| 6 | DATA1 | I/0 | GPI0_NUM_23，可以通過SYI0系列指令用作普通GPI0使用。 |
| 7 | DATA0 | I/0 | GPI0_NUM_22，可以通過SYI0系列指令用作普通GPI0使用。 |
| 8 | H_CLK | I/0 | GPI0_NUM_13，可以通過SYI0系列指令用作普通GPI0使用。 |
| 9 | GND | 地線，連接到電源參考地 | |
| 10 | CMD | I/0 | GPI0_NUM_21，可以通過SYI0系列指令用作普通GPI0使用。 |
| 11 | DATA3 | I/0 | GPI0_NUM_25，可以通過SYI0系列指令用作普通GPI0使用。 |
| 12 | DATA2 | I/0 | GPI0_NUM_24，可以通過SYI0系列指令用作普通GPI0使用。 |
| 13 | WAKE | I | 芯片喚醒觸發輸入腳，低電平有效，使用時需要用阻容式復位上拉 |
| 14 | I03 | I/0 | GPI0_NUM_16，可以通過SYI0系列指令用作普通GPI0使用。 |
| 15 | GND | 地線，連接到電源參考地 | |
| 16 | VCC | 電源輸入 | |

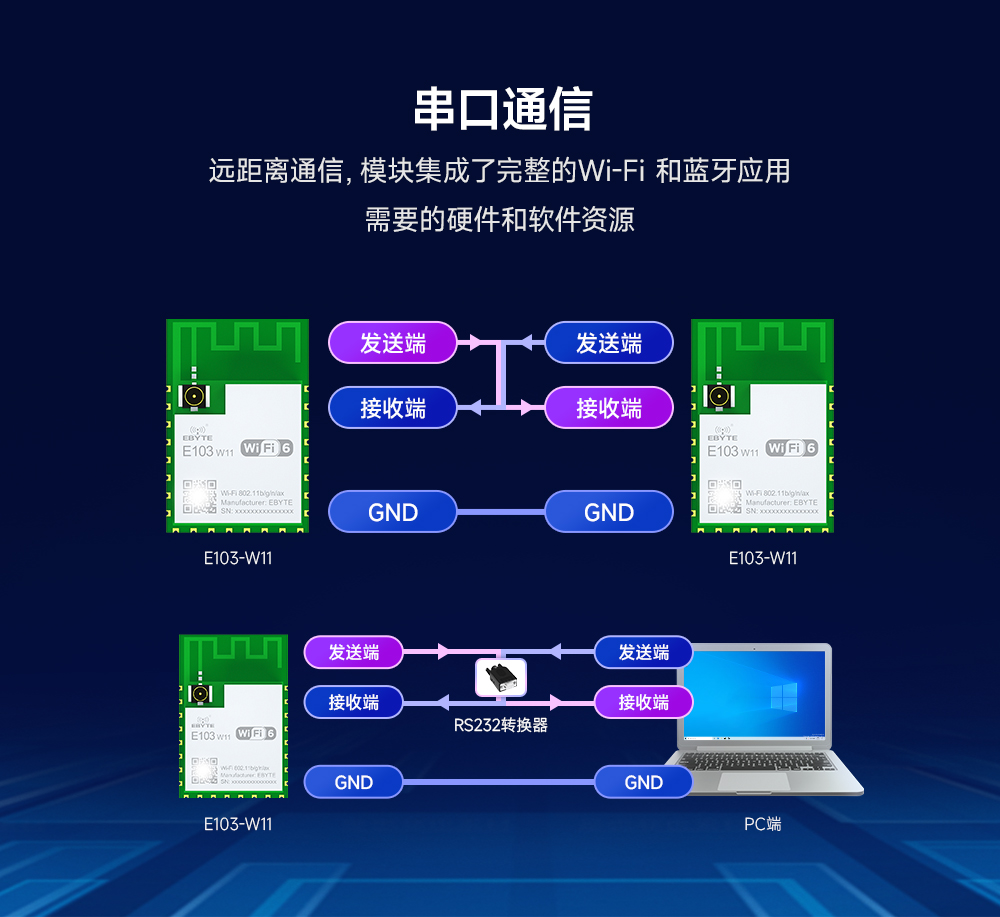

| 17 | U0_TXD | 0 | AT串口，模塊的TX，接外部TTL的RX |
| 18 | U0_RXD | I | AT串口，模塊的RX，接外部TTL的TX |
| 19 | PWM | I/0 | GPI0_NUM_4，可以通過SYI0系列指令用作普通GPI0使用。 |
| 20 | MIS0 | I/0 | GPI0_NUM_3，可以通過SYI0系列指令用作普通GPI0使用。 |
| 21 | M0SI | 0 | E103-W11的調試串口，模塊的L0G_TX，接外部TTL的RX |
| 22 | CS | I | E103-W11的調試事口，模塊的L0G_RX,接外部TTL的TX |
| 23 | CLK | I/0 | GPI0_NUM_0，可以通過SYI0系列指令用作普通GPI0使用。 |
| 24 | GND | 地線，連接到電源參考地 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |

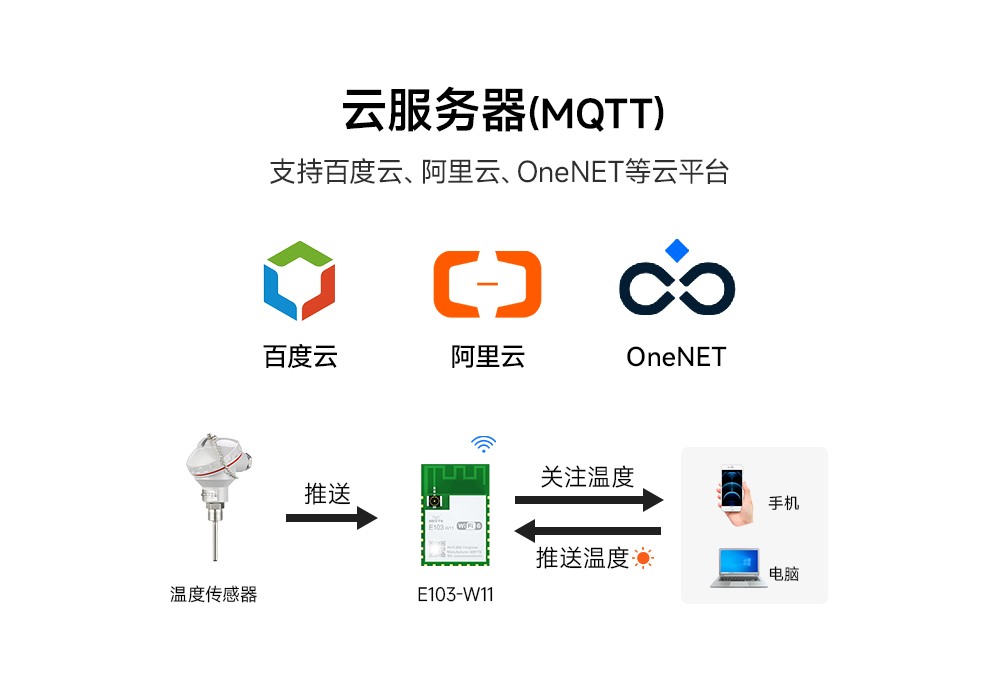

| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
