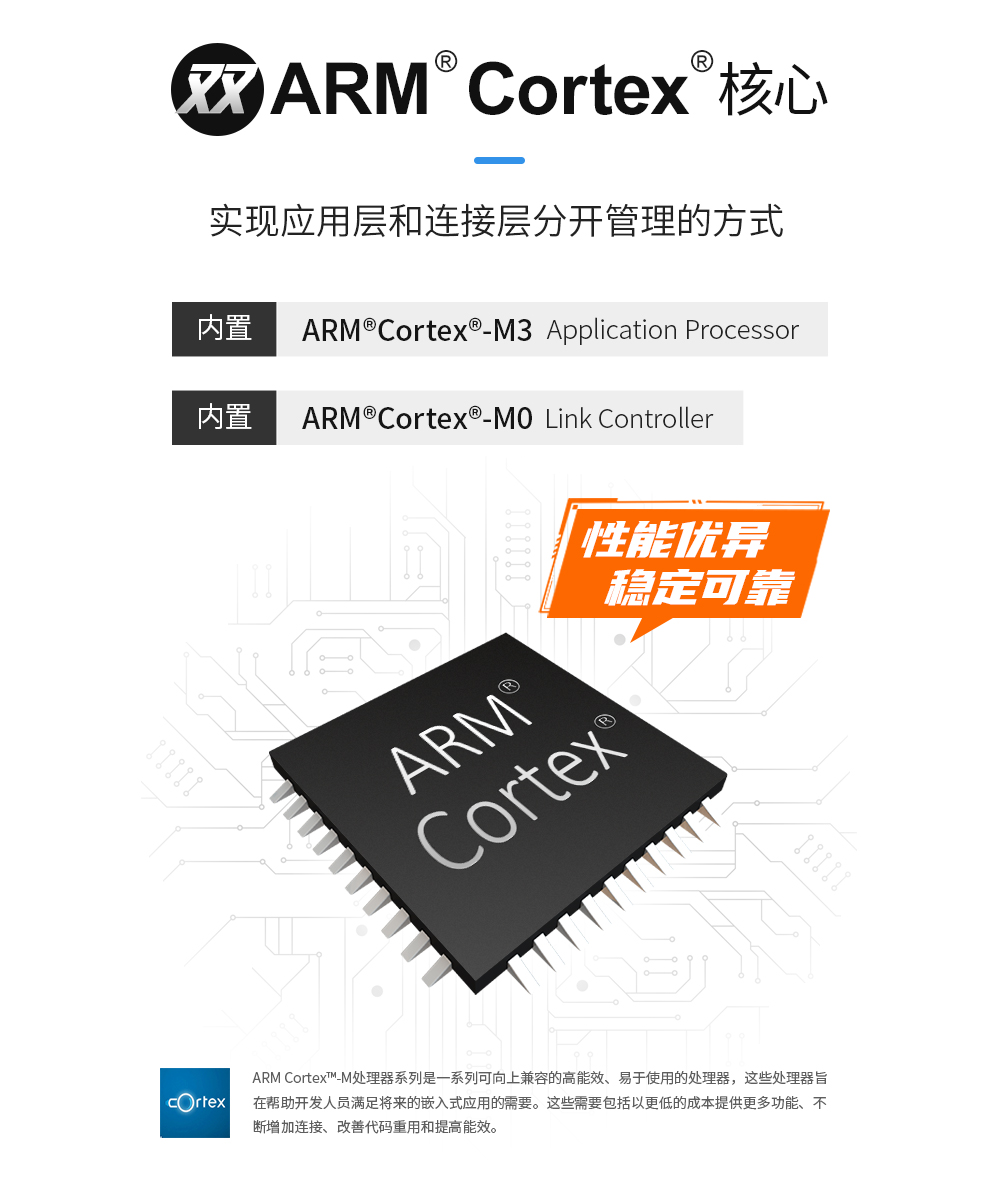

芯片方案：ARM? Cortex?-M3/ARM? Cortex?-M0
工作頻率：2.4GHz
發射功率：12dBm
WiFi版本：802.11b

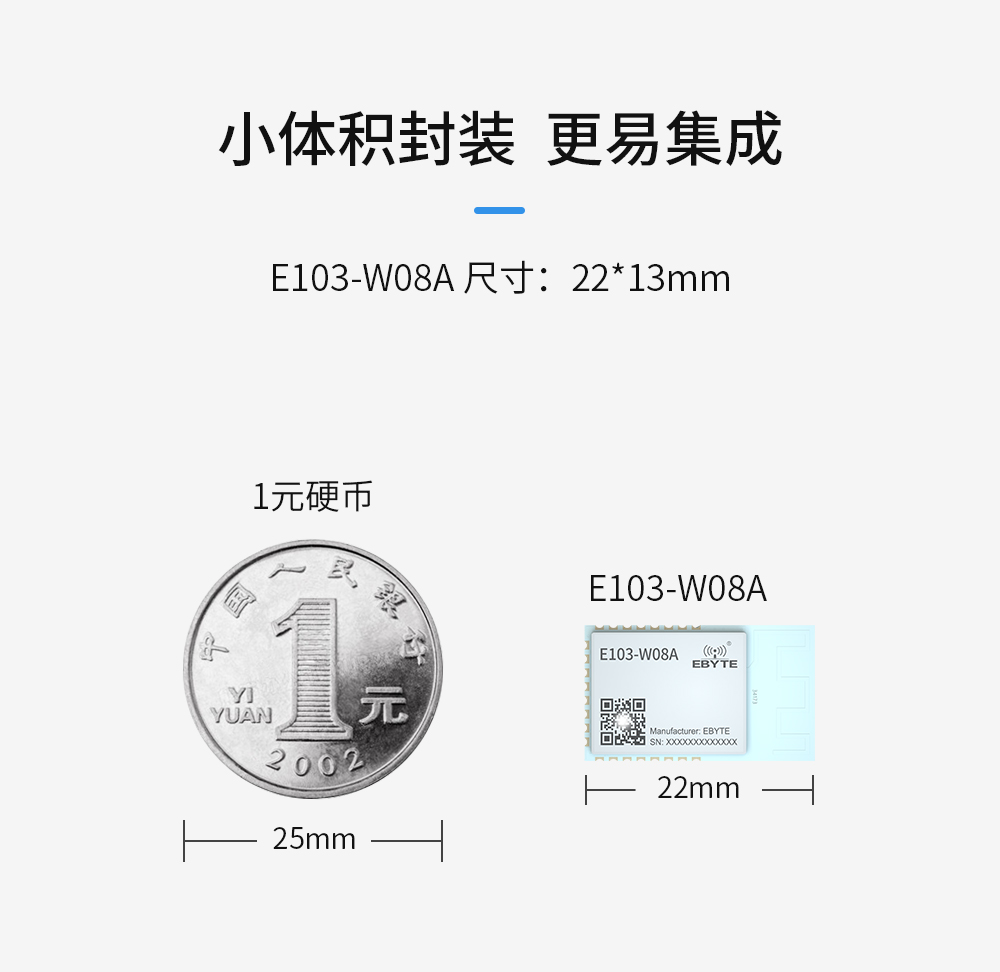

產品尺寸：22*13mm
產品重量：1g±0.1g

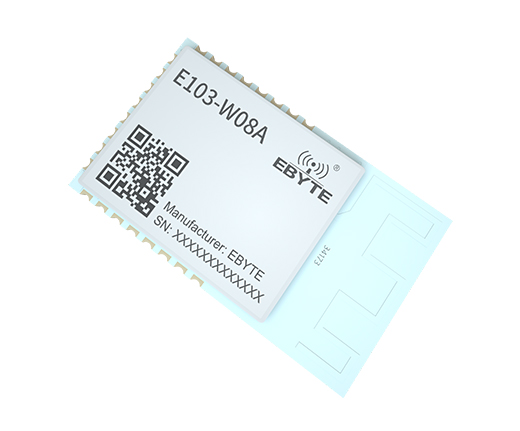

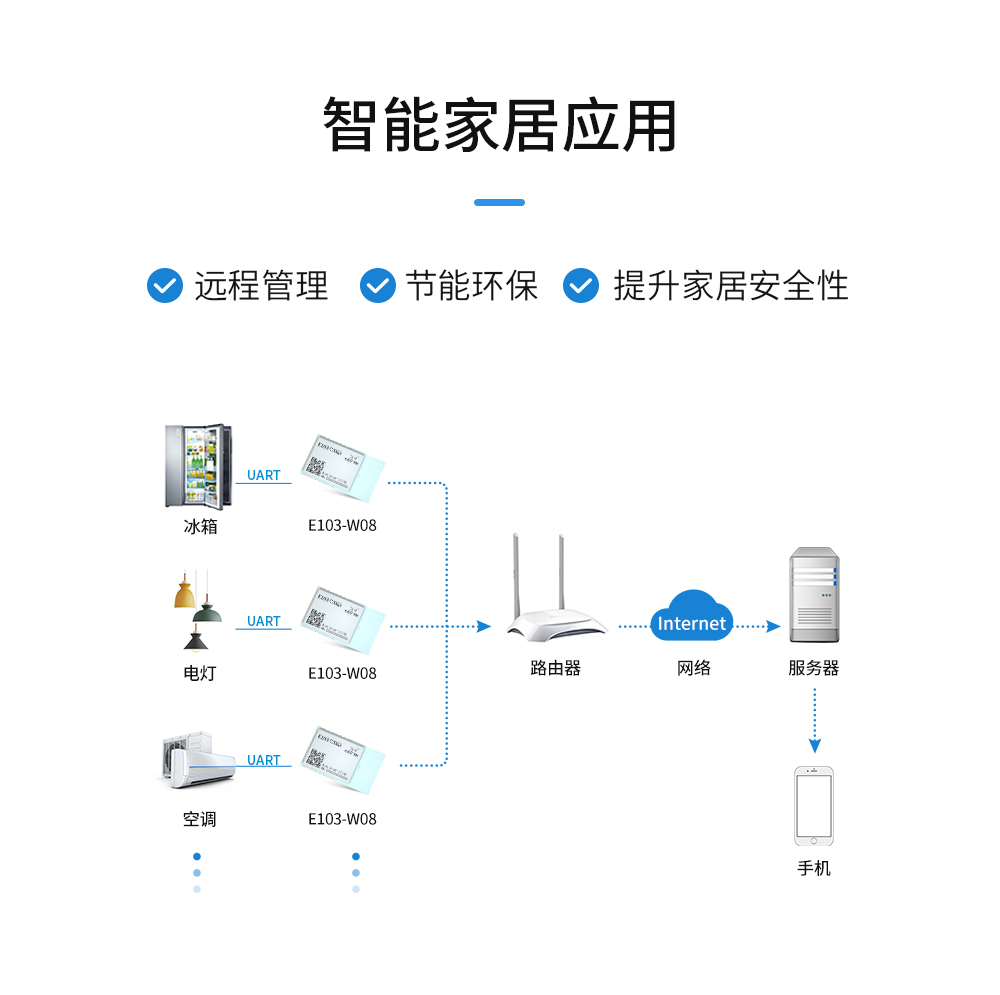

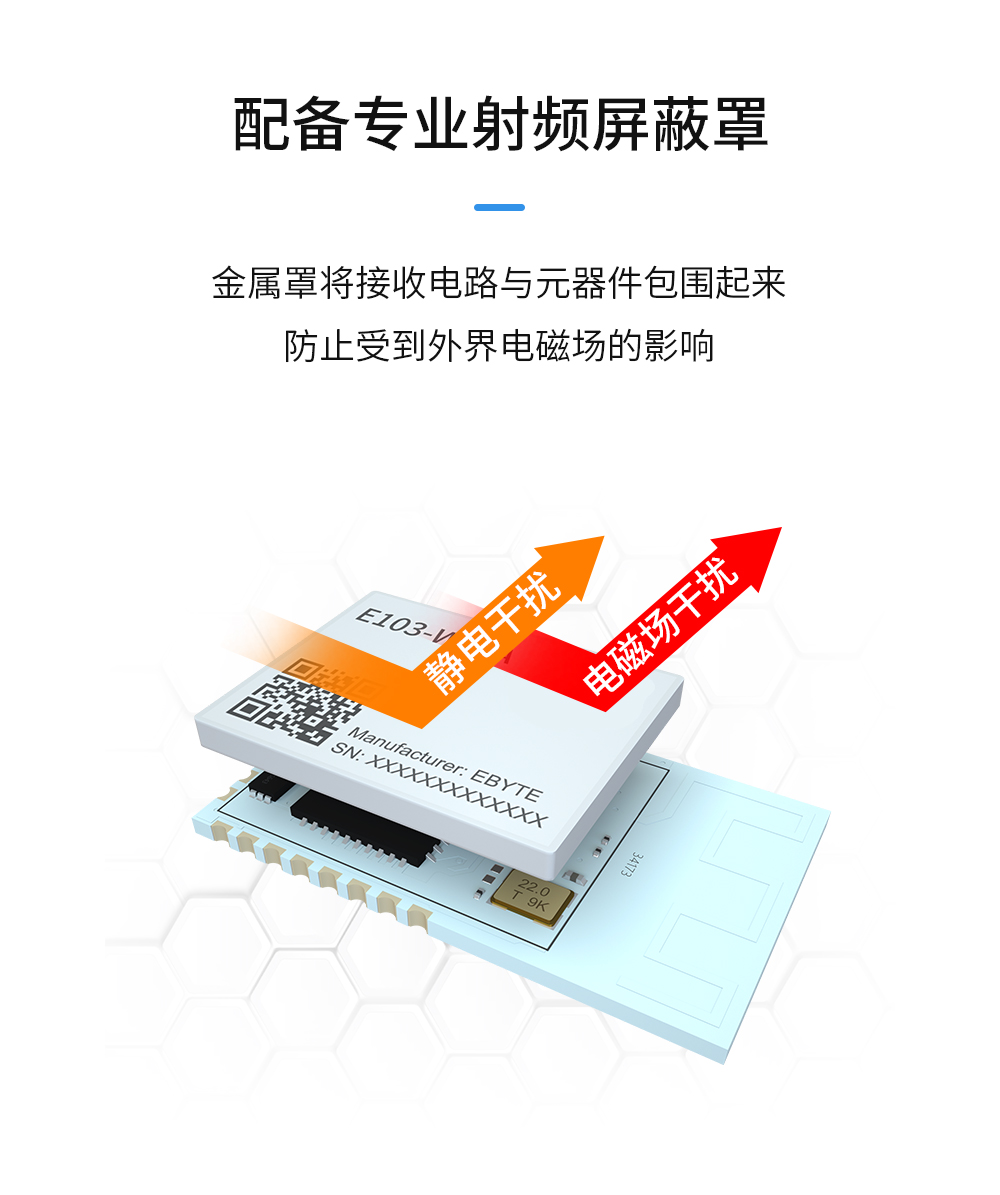

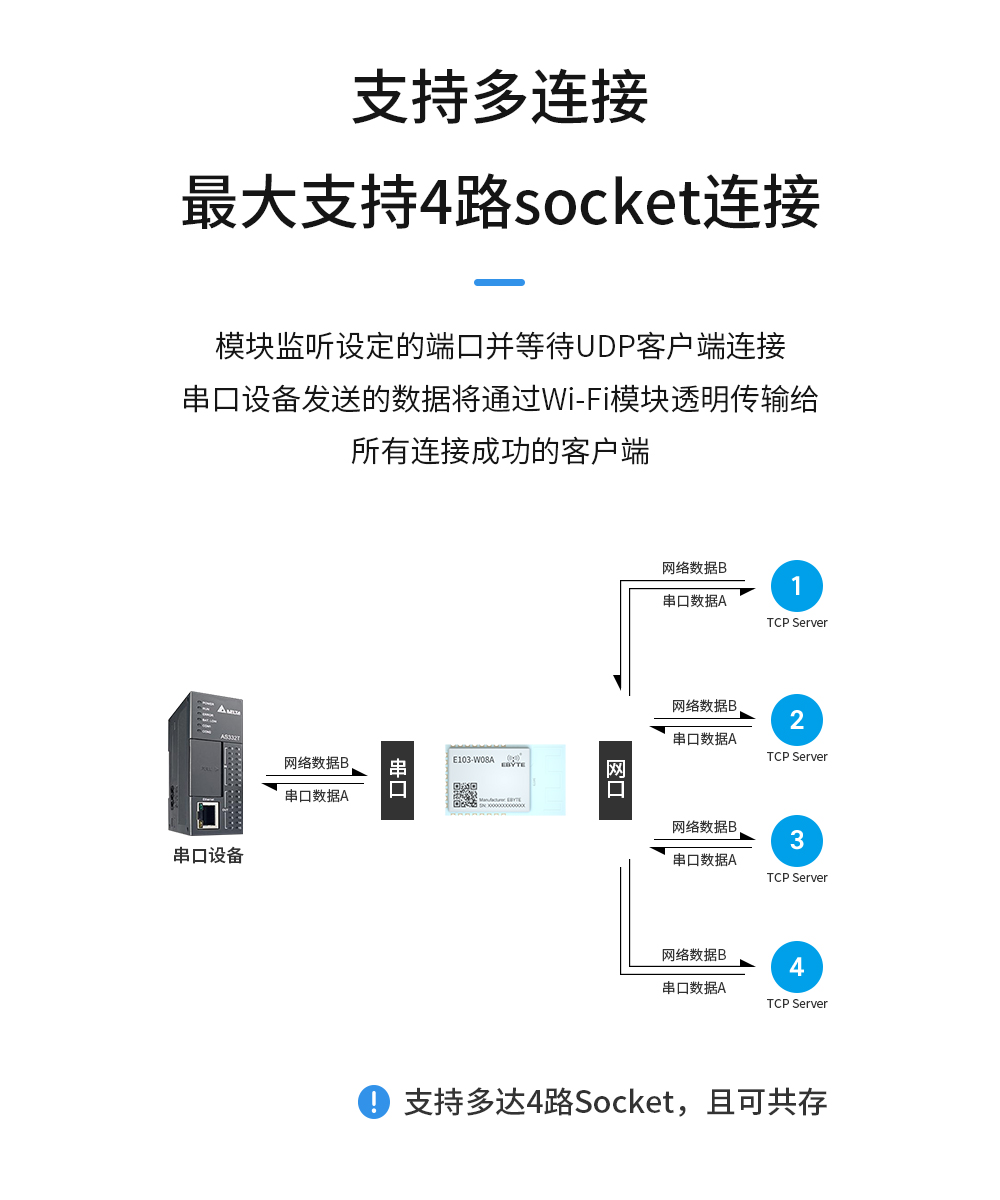

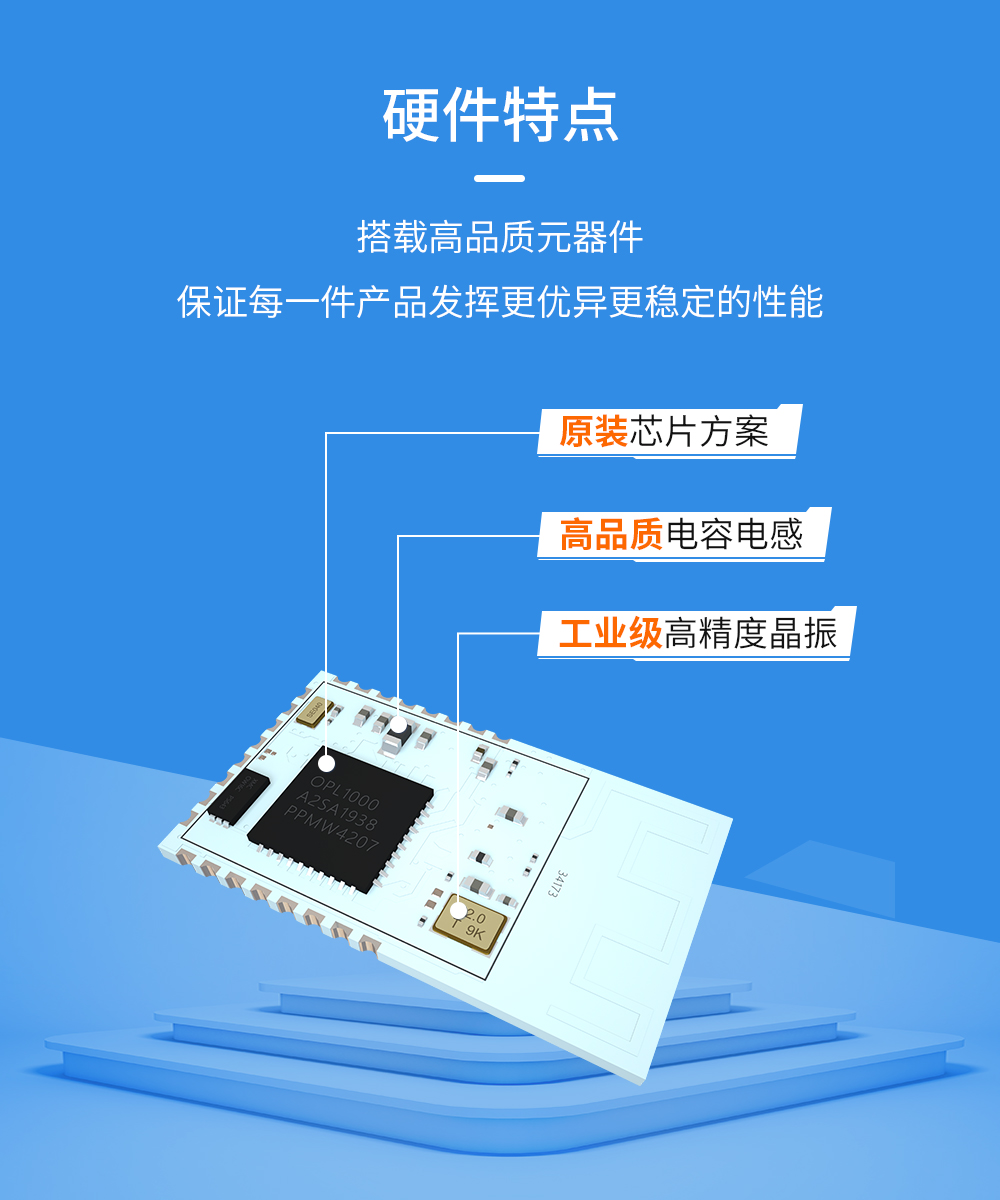

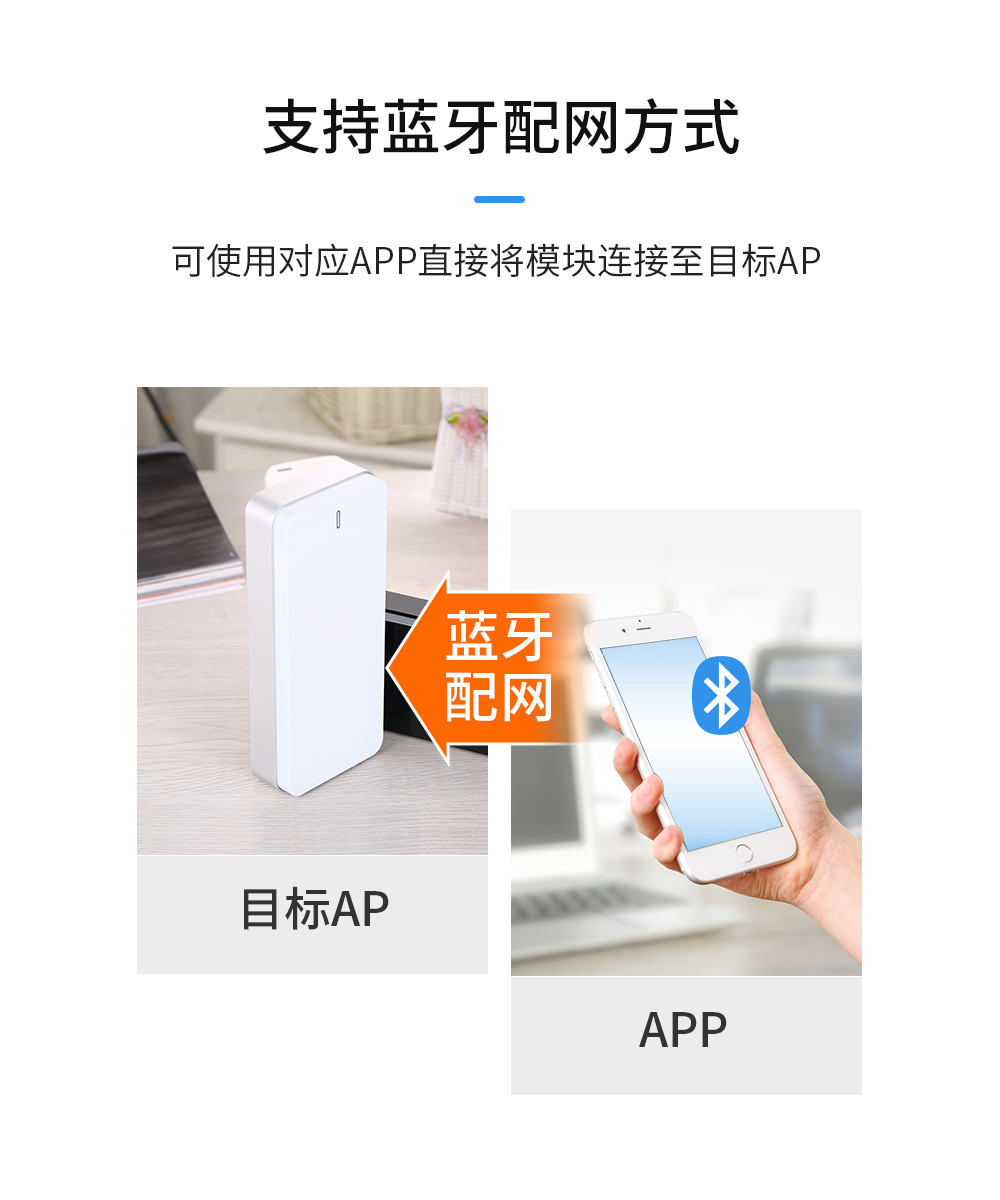

產品簡介：E103-W08 是成都億佰特自主研發的一款基于2.4G的WIFI轉串口模塊，WIFI模塊最大發射功率可達到 10dBm，本模塊內置 ARM? Cortex?-M3 Application Processor 以及 ARM? Cortex?-M0 Link Controller，實現應用層和連接層分開管理的方式，性能穩定可靠。

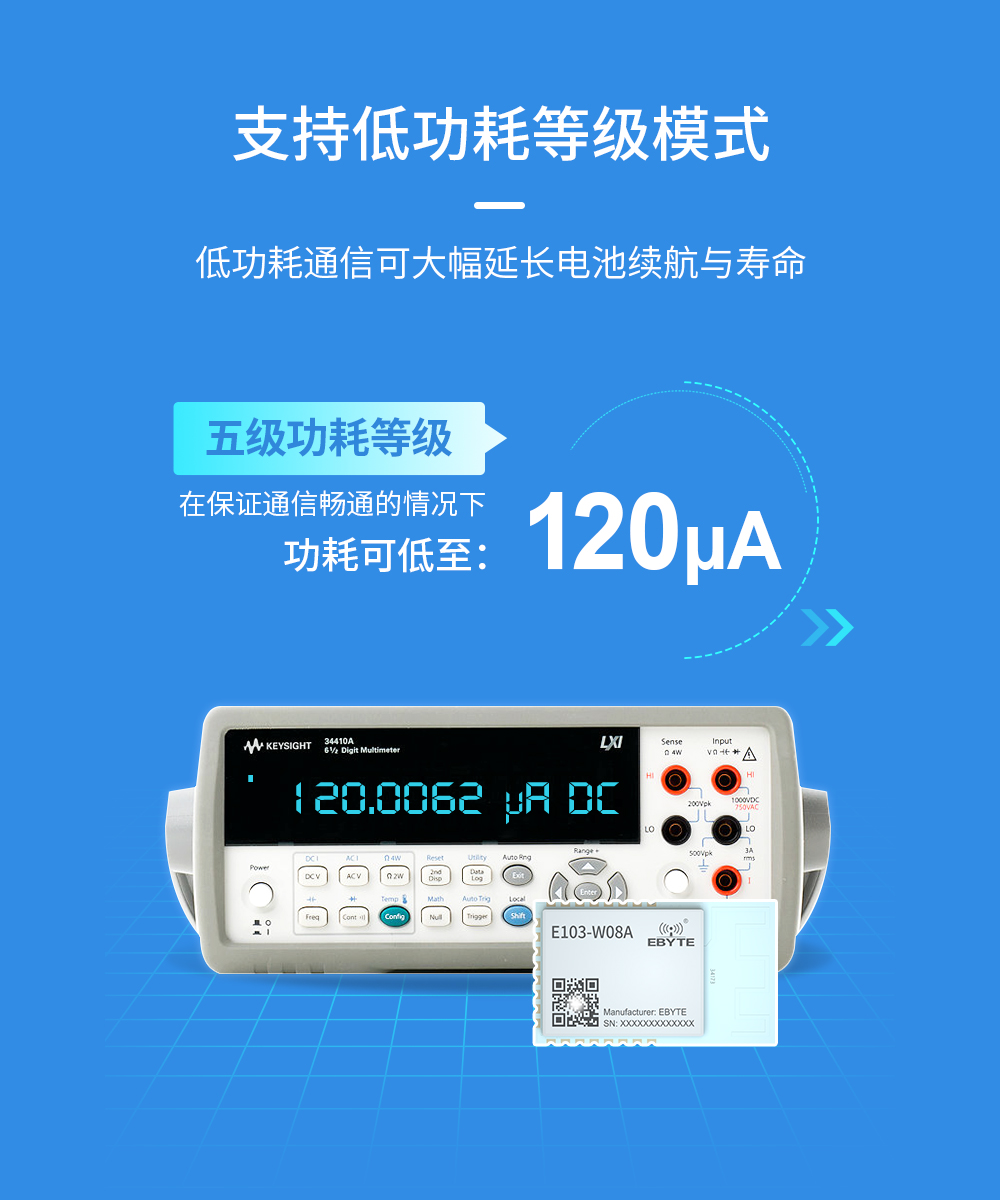

| 參數名稱 | 參數值 | 注釋 |
| 工作電壓（V） | 2.5~3.6 | ≥3.3V 可保證輸出功率 |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 |
| 工作溫度（℃） | -40~+85 | 工業級設計 |
| 工作頻段（GHz） | 2.412~2.472 | 支持 2.4G 頻段 |
| 最大發射功率（dBm） | 11~12 | 測試 2.412GHz |
| 發射電流（mA） | 130 | 瞬時功耗（2.412GHz） |
| 接收電流（mA） | 18 | 接收的平均功耗（2.412GHz） |
| 休眠電流（μA） | 18 | 休眠 |
| WiFi 版本 | 802.11b | - |
| 藍牙版本 | LE 5.0EE | - |

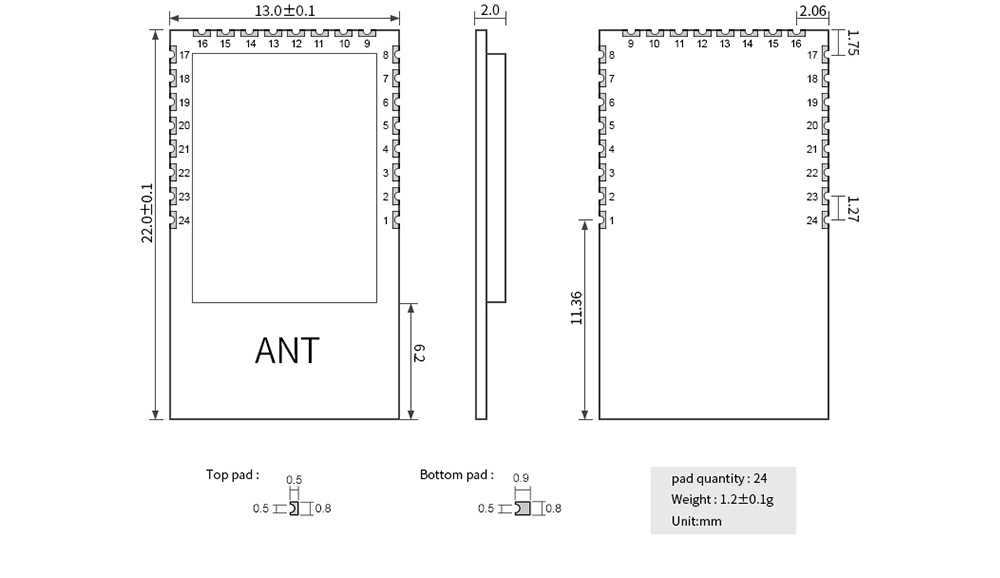

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | RST_N | I | 復位引腳，低電平有效(內置上拉電阻 47k) |
| 3 | EN | I | 芯片使能引腳，高電平使能(內置上拉電阻 47k) |
| 4 | GPIO0 | I/O | 通用 IO 口（暫未使用） |
| 5 | GPIO1 | I/O | 通用 IO 口（暫未使用） |
| 6 | TXD | I/O | TTL 串口輸出，連接到外部 RXD 輸入引腳 |
| 7 | RXD | I/O | TTL 串口輸入，連接到外部 TXD 輸出引腳 |
| 8 | GPIO4 | I/O | 通用 IO 口（暫未使用） |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GPIO5 | I/O | Socket 連接指示，建立連接輸出高電平，斷開連接輸出低電平 |
| 11 | GPIO6 | I/O | 通用 IO 口（暫未使用，建議懸空） |
| 12 | GPIO23 | I/O | Link 連接指示，建立 wifi 連接輸出高電平，斷開 wifi 輸出低電平 |
| 13 | GPIO7 | I/O | 通用 IO 口（暫未使用） |
| 14 | GPIO8 | I/O | 通用 IO 口（暫未使用） |
| 15 | GPIO9 | I/O | 通用 IO 口（暫未使用） |
| 16 | GPIO10 | I/O | 通用 IO 口（暫未使用） |
| 17 | GND | - | 地線，連接到電源參考地 |
| 18 | VCC | - | 模塊電源正參考，電壓范圍 2.5 V 到 3.6 V |
| 19 | GPIO11 | I/O | 通用 IO 口（暫未使用） |
| 20 | GPIO18 | I/O | 恢復默認參數，只有在上電時的前 1 秒鐘以內可以更改，低電平有效 |
| 21 | GPIO19 | I/O | 通用 IO 口（暫未使用） |
| 22 | GPIO20 | I/O | 通用 IO 口（暫未使用） |
| 23 | GPIO21 | I/O | 通用 IO 口（暫未使用） |
| 24 | GPIO22 | I/O | 通用 IO 口（暫未使用） |
| 產品說明書 |
【用戶手冊】E103-W08A_datasheet_CN  |
| 開發測試 |
| 【封裝文件】E103-W08A |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【工具軟件】opulinks_iot_app.apk |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
