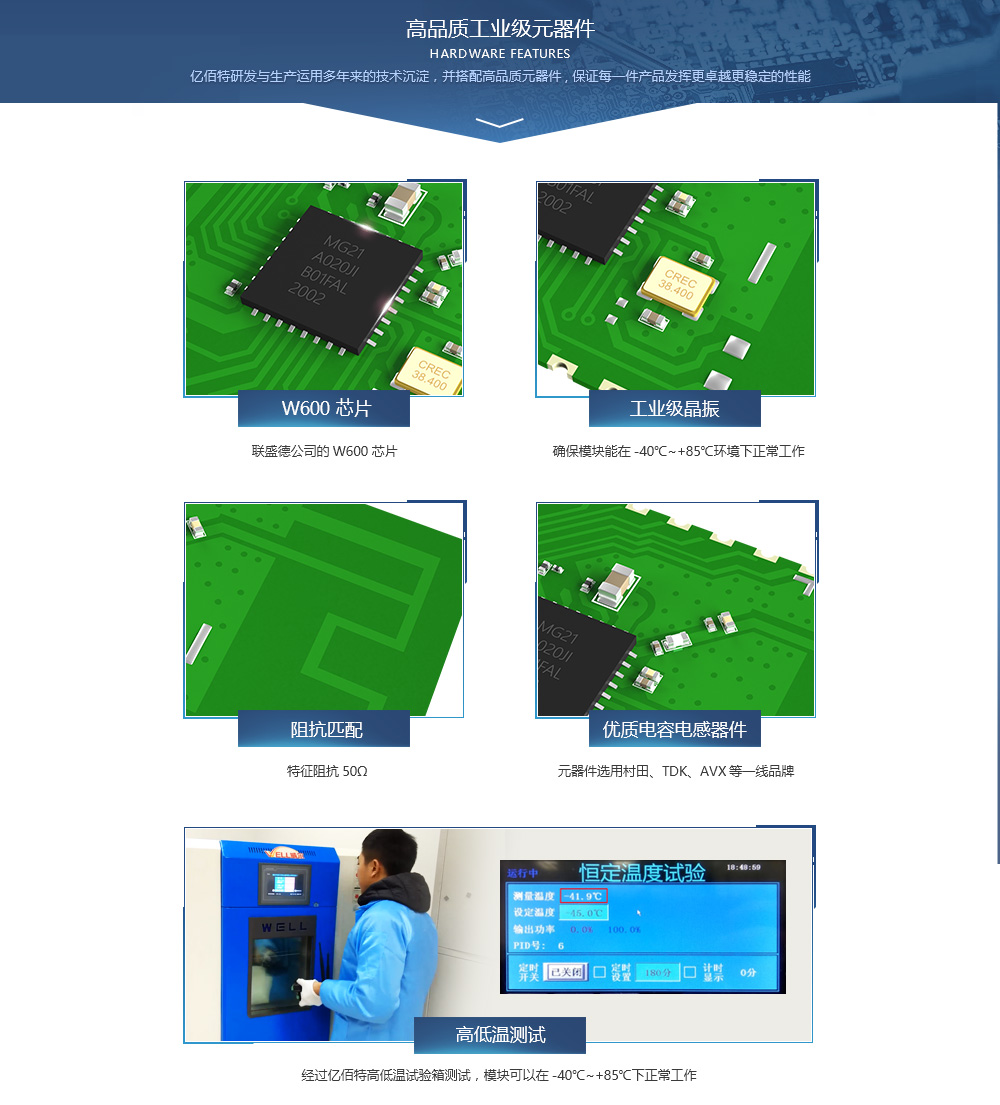

芯片方案：W600
工作頻率：2.4~2.484GHz
發射功率：20dBm
通信距離：150m

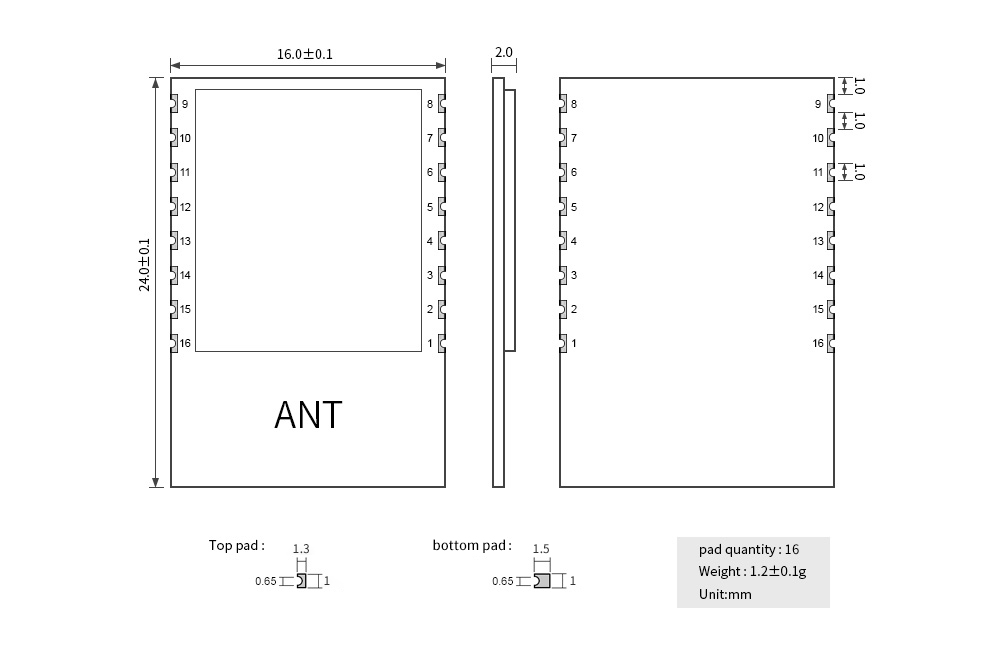

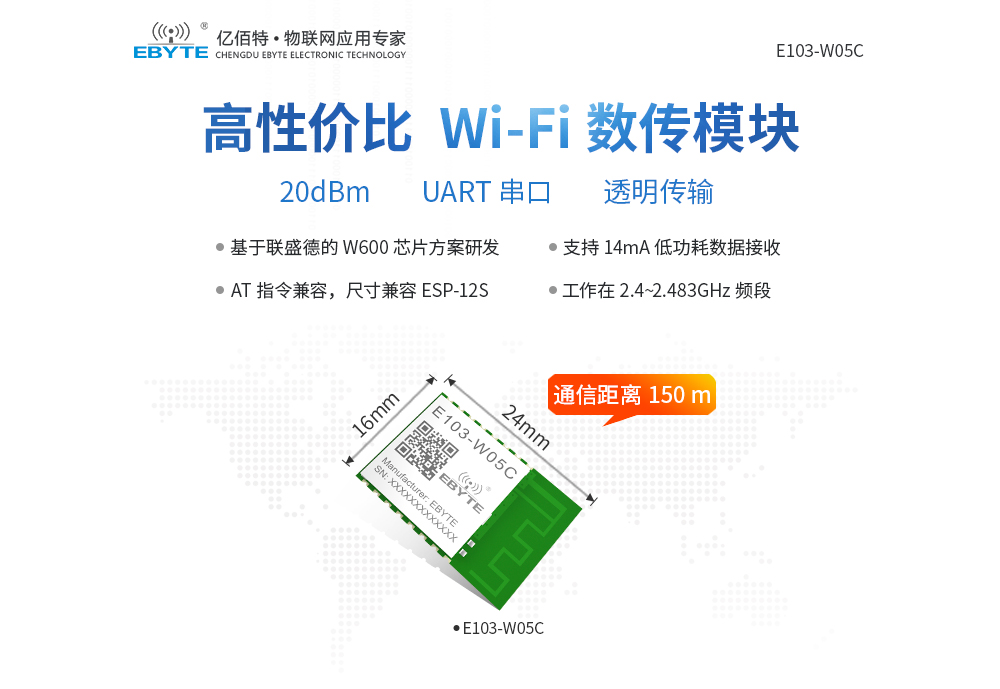

產品尺寸：24*16*2.5mm(±0.2)
產品重量：8.19±0.1g

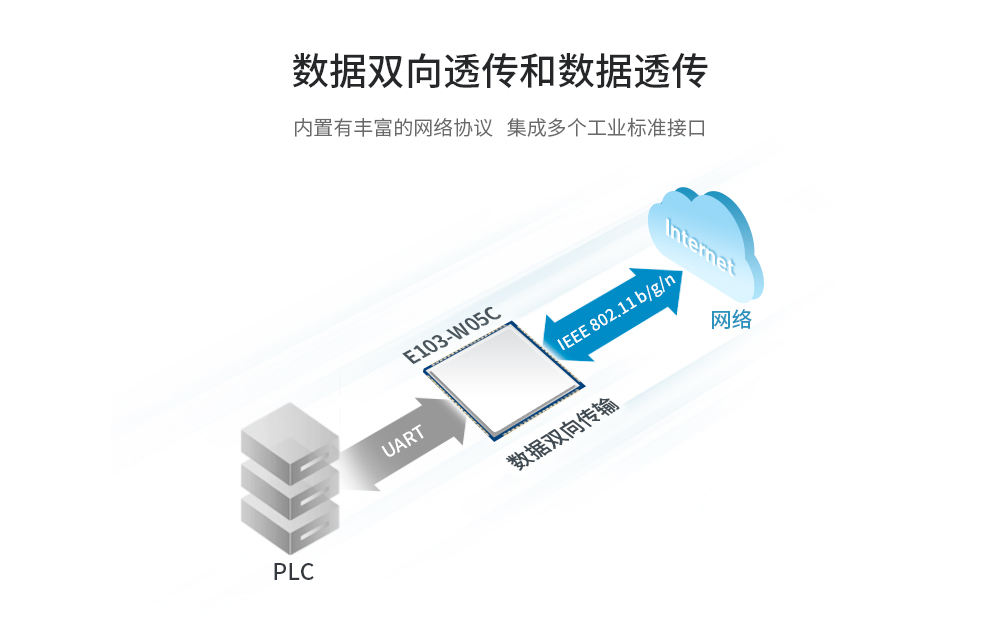

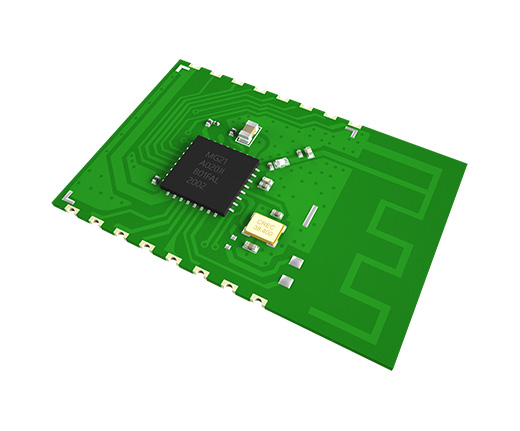

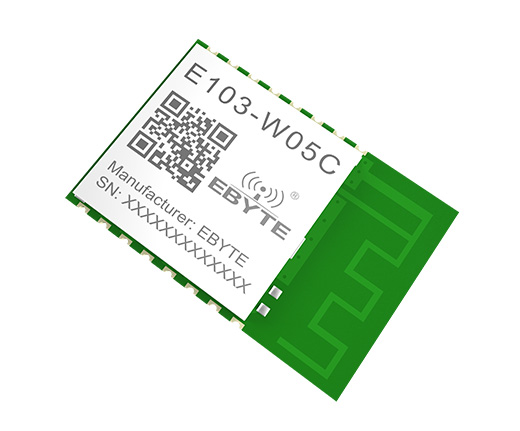

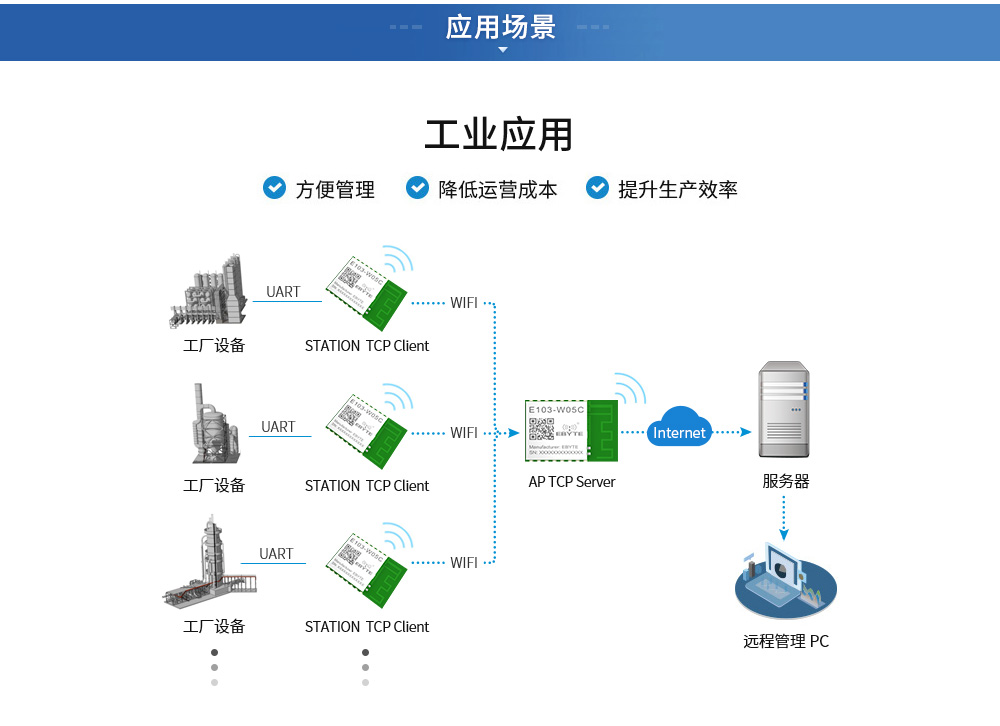

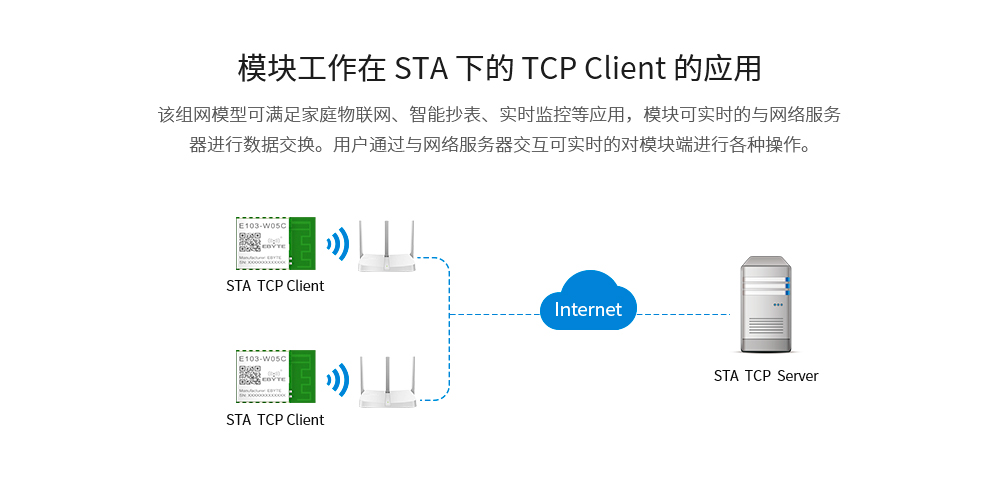

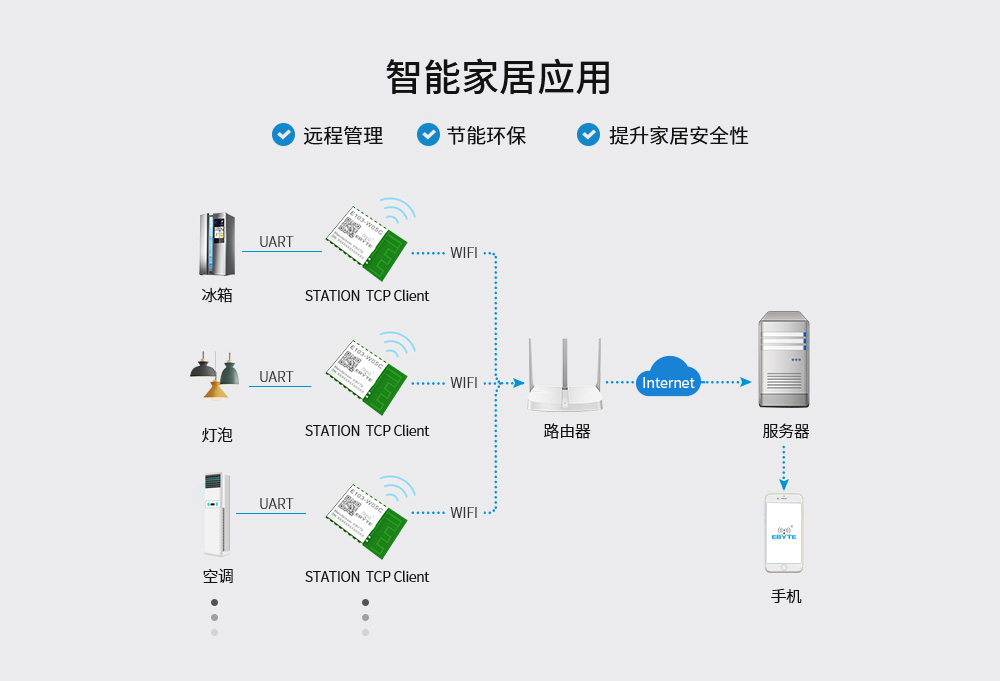

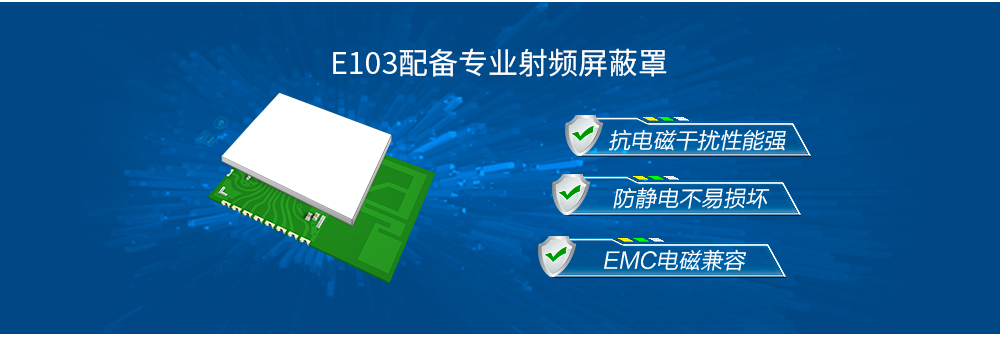

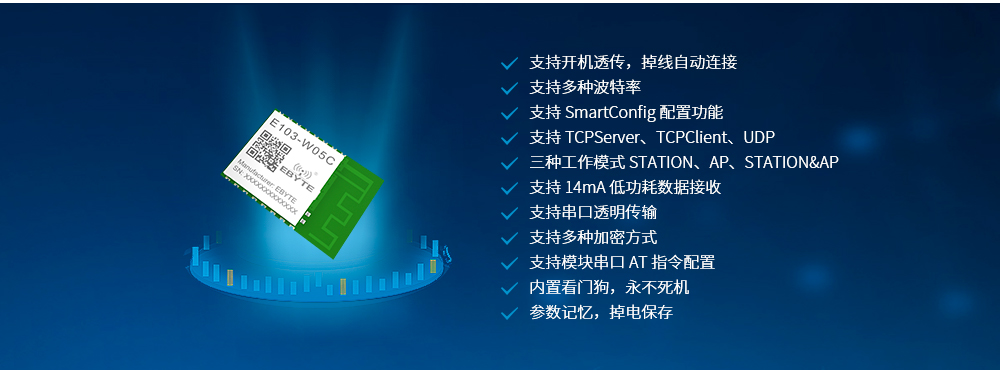

產品簡介：E103-W05C 為 E103-W05 系列下的貼片式模組（為了下文闡述方便，以下統稱E103-W05或W05），該模組產品是一款低成本，高性價比的100mW（20dBm）wifi 數傳模塊，模塊體積小，板載 PCB 天線，工作在2.4~2.483GHz 頻段，功耗低，數據流傳輸快。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2484 MHz | 802.11 b/g/n |
| 發射功率 | 20 dBm | 802.11 b 信道 11 |
| 工作頻率 | 80MHz | - |
| 參考距離 | 150米 | 晴朗，空曠,測試高度 2.5 米 |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 24*16*2.5mm(±0.2) | PCB 板載天線，與 E103-W01 封裝相同 |
| 射頻接口 | 板載 PCB | - |
| 通信接口 | 串口 | 600bps～2Mbps |
| 封裝方式 | 郵票孔 | - |
| 調制方式 | - | DSSS(DBPSK,DQPSK,CCK)和 OFDM(BPSK,QPSK,16QAM,64QAM) |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | 3.6 | V | 建議與供電電壓之差小于 0.3V，以降低功耗 |
| 發射電流 | - | 230 | - | mA | 瞬時功耗 |
| 接收電流 | - | 95 | - | mA | - |
| 休眠電流 | - | 5.0 | - | μA | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 引腳序號 | 引腳定義 | I/O | 功能及使用說明 |
| 1 | RST | I | 硬件復位引腳，低電平復位 |
| 2 | NC | IO | 懸空，內部芯片的 GPIO14，可做輸入輸出管腳 |
| 3 | NC | I | 懸空，內部芯片的 WAKE 引腳，高電平喚醒 |
| 4 | NC | IO | 懸空，內部芯片的 GPIO15，可做輸入輸出管腳 |
| 5 | NC | IO | 懸空，內部芯片的 GPIO16，可做輸入輸出管腳 |
| 6 | NC | IO | 懸空，內部芯片的 GPIO17，可做輸入輸出管腳 |
| 7 | NC | IO | 懸空，內部芯片的 GPIO18，可做輸入輸出管腳 |
| 8 | VCC | P | 供電電源，范圍 3.0～3.6V（標準 3.3V） |
| 9 | GND | P | 地線，連接到電源參考地 |
| 10 | NC | IO | 懸空，內部芯片的 GPIO6，可做輸入輸出管腳 |
| 11 | NC | IO | 懸空，內部芯片的 GPIO7，可做輸入輸出管腳 |
| 12 | NC | IO | 懸空，內部芯片的 GPIO8，可做輸入輸出管腳 |
| 13 | NC | IO | 懸空，內部芯片的 GPIO9，可做輸入輸出管腳 |
| 14 | NC | IO | 懸空，內部芯片的 GPIO10，可做輸入輸出管腳 |
| 15 | RXD | I | 串口接收引腳，支持 AT 指令 |
| 16 | TXD | O | 串口發送引腳，支持 AT 指令 |
注：I 輸入； O 輸出；P：電源
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |

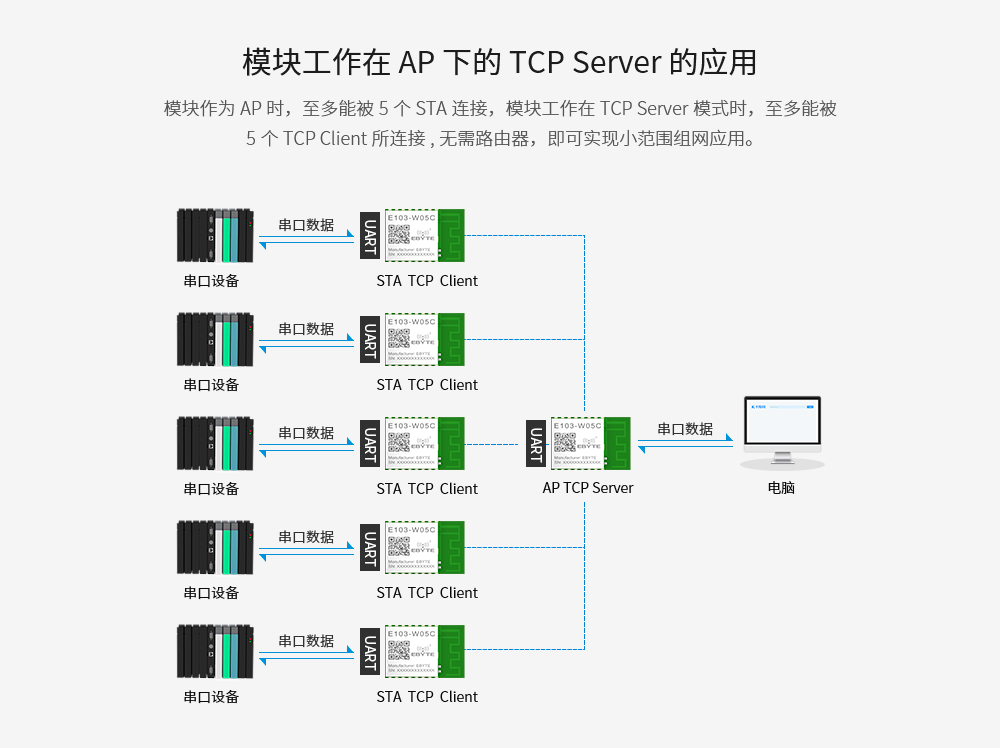

| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |

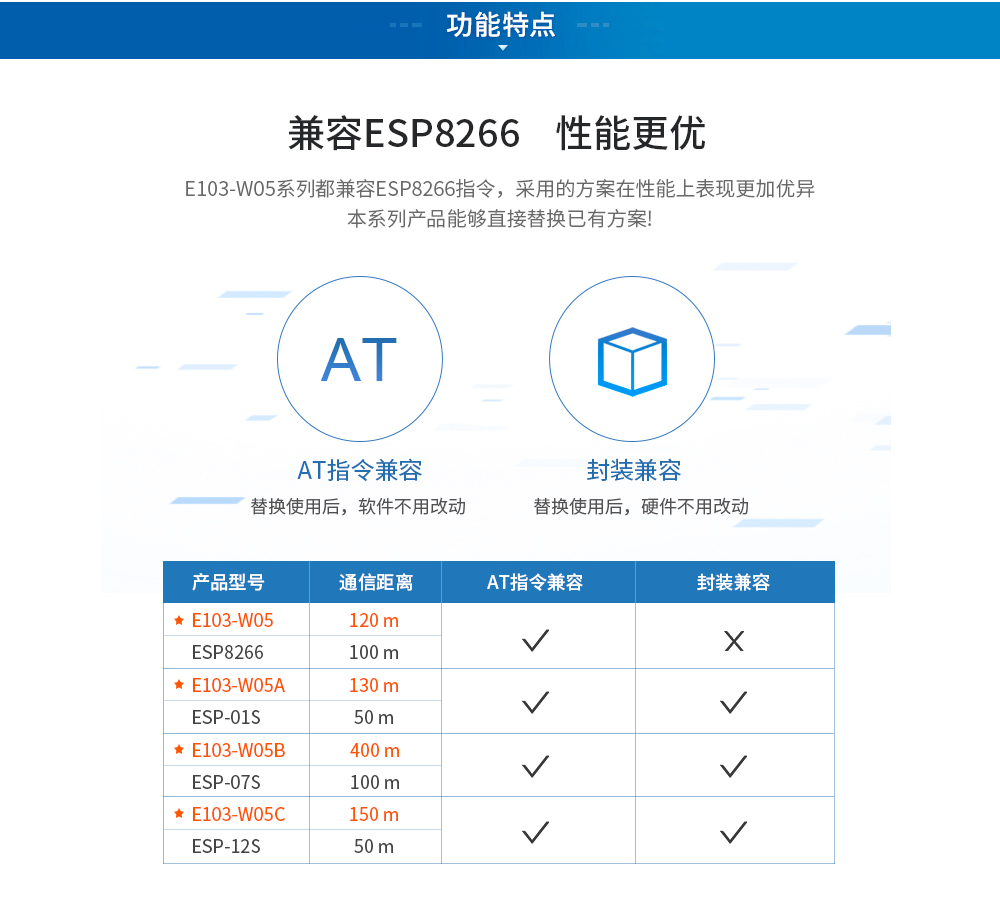

| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
