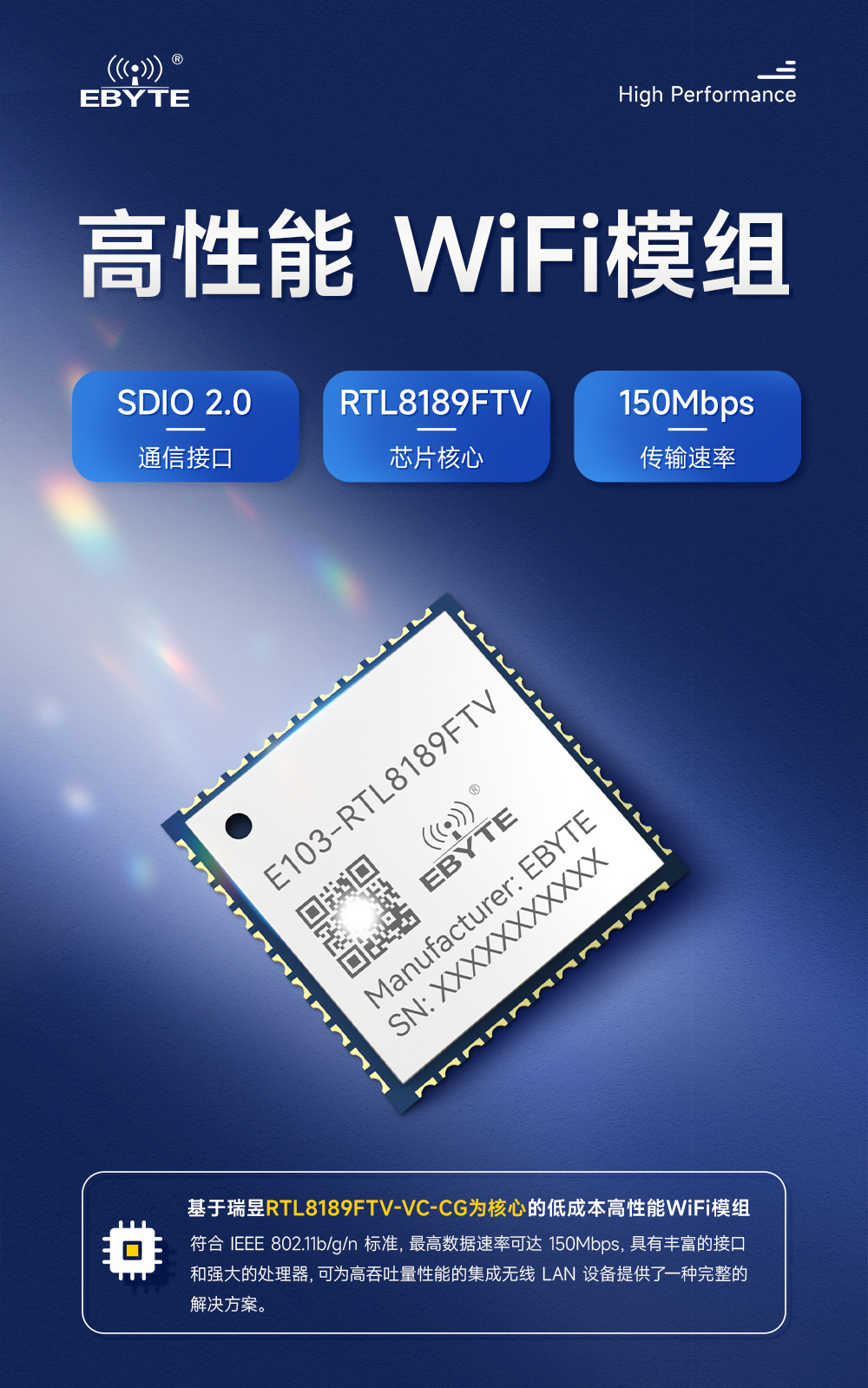

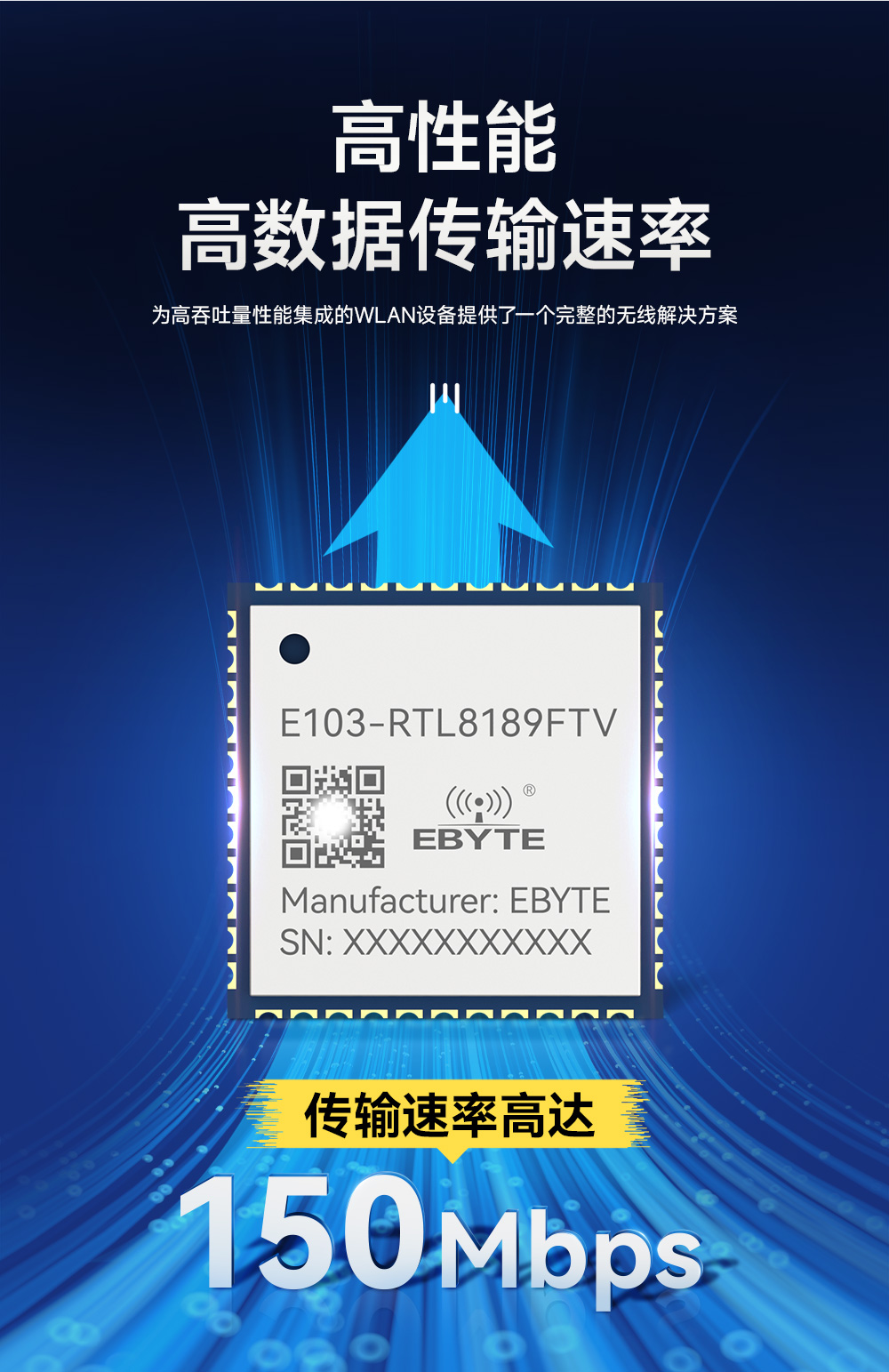

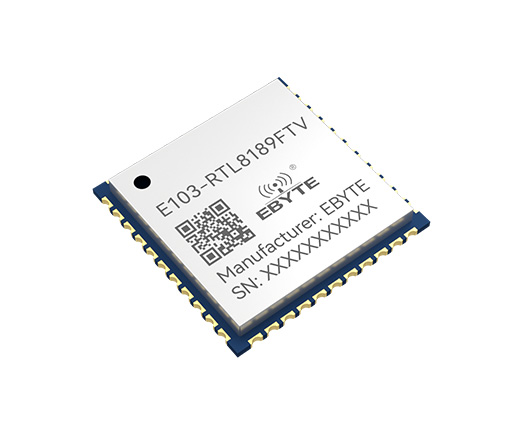

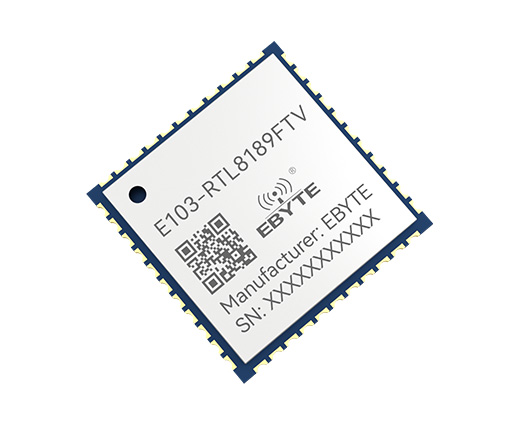

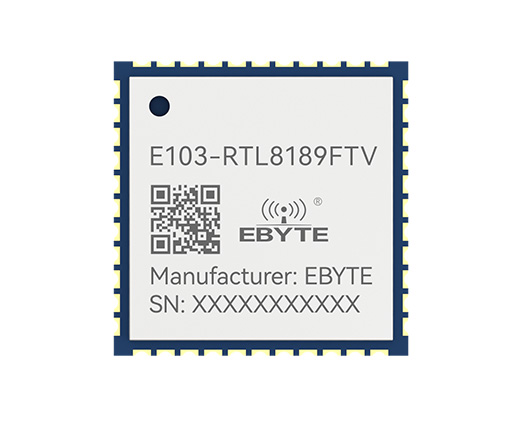

E103-RTL8189FTV 高性能WiFi模塊

芯片方案：RTL8189FTV-VC-CG

工作頻率：2.4GHz

發射功率：16dBm

通信距離：200m

產品尺寸：12*12*1.9mm

產品簡介：E103-RTL8189FTV 是一款基于瑞昱RTL8189FTV-VC-CG為核心的低成本高性能WiFi模組。符合IEEE 802.11b/g/n標準，最高數據速率可達 150Mbps，具有豐富的接口和強大的處理器，可為高吞吐量性能的集成無線LAN設備提供了一種完整的解決方案。

E103-W11引流圖
E103-W06 引流圖
E103-W07 引流圖

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (1)

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (2)

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (3)

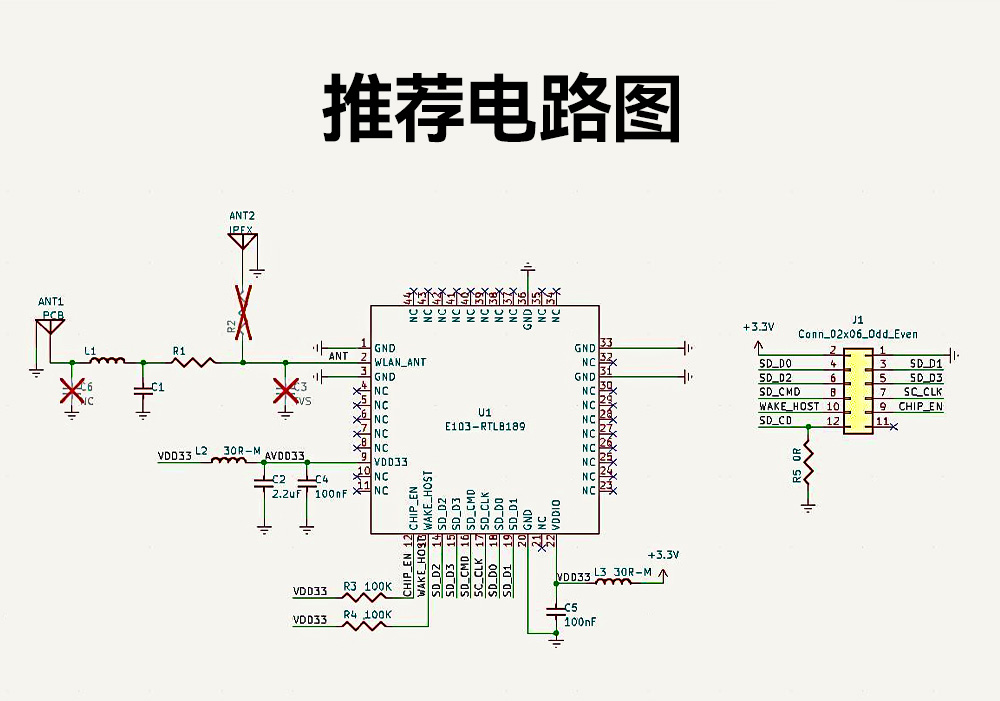

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (4)

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (5)

E103-RTL8189FTV 高性能WiFi模塊詳情頁 (6)


射頻參數單位數值備注
發射功率dBm15～17（典型值為 16）
WiFi 協議-IEEE 802.11b/g/n
參考距離M200天線增益 5dBi，模塊與設備端通信
通信接口-SDIO 2.0
工作頻段GHz2.4～2.484支持全球免許可 ISM 2.4GHz 頻段
工作溫度℃-20~70
工作濕度RH10%~95%無凝露


硬件參數參數詳情備注
芯片RTL8189FTV-VC-CG
封裝方式貼片
天線接口郵票孔特性阻抗約 50  歐姆
通信接口SDIO  2.0

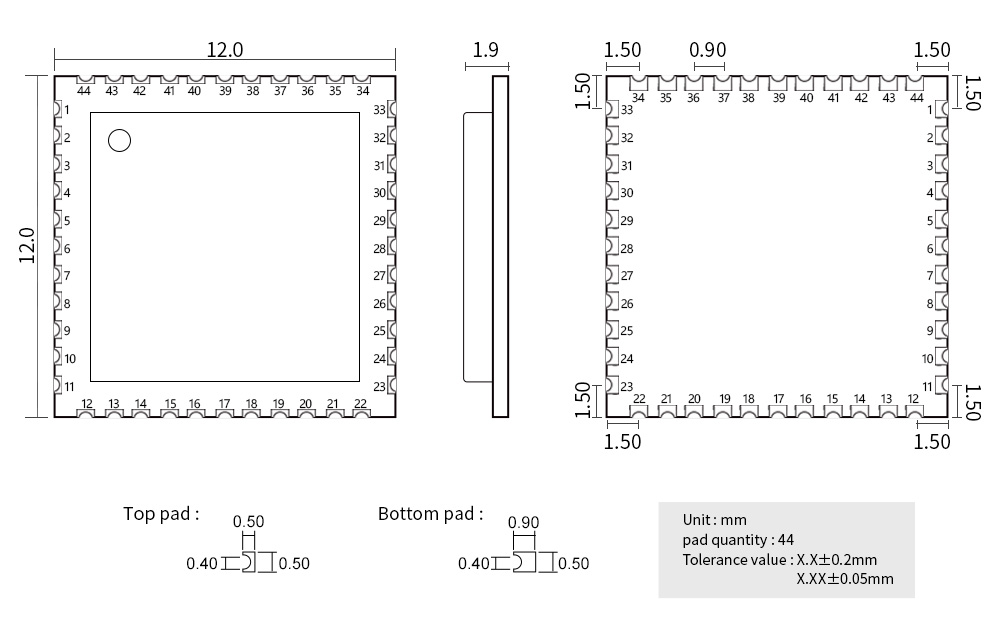

尺寸12*12*1.9mm誤差尺寸為±0.2mm
重量0.69g誤差為±0.1g


引腳定義 E103-RTL8189FTV



序號引腳名稱引腳類型引腳功能描述
1GNDRF天線地腳
2WLAN  ANTRF天線引腳，郵票孔
3GNDRF天線地腳
4NC/
5NC/
6NC/
7NC/
8NC/
9VDD33P3.3V  DC 供電
10NC/
11NC/
12CHIP_EN
當模塊被拉低時，這個引腳可以從外部關閉模塊。內部拉高由 100K 電阻
13WAKE  HOST0與 GPIO0 共享。WLAN 使用此引腳喚醒主機
14SD_D2I/0SDIO 數據線 2
15SD_D3I/0SDIO 數據線 3
16SD_CMDI/0SDIO 命令輸入
17SD_CLK
SDIO 時鐘輸入
18SD_D0I/0SDIO 數據線 0
19SD_D1I/0SDIO 數據線 1
20GNDP地
21NC/
22VDDIOP該電源為 SDIO 和其他數字 I/O 的供電電源。根據客戶應用平臺，可選擇3.3V或1.8V電源輸入
23NC/
24NC/
25NC

26NC

27NC/
28NC/
29NC/
30NC/
31GNDP地
32NC/
33GNDP地
34NC/
35NC/
36GNDP地
37NC

38NC

39NC/
40NC

41NC

42NC

43NC/
44NC/
