當前位置： 首頁 >產品中心 >Wi-Fi模塊>其他WiFi類型>E103-W13

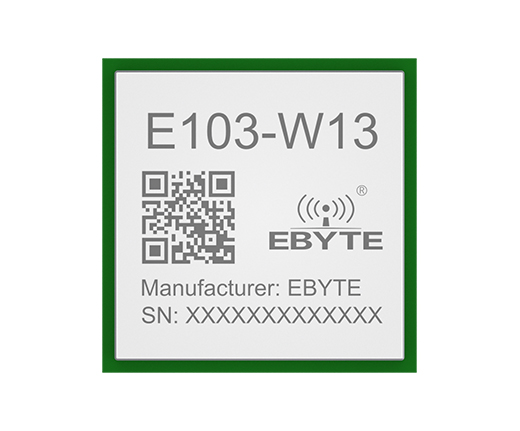

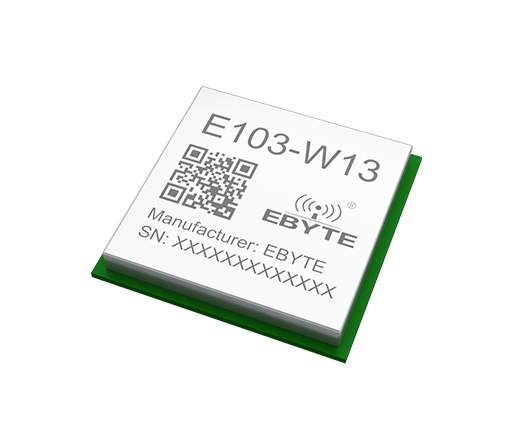

E103-W13 WiFi6+藍牙5.4雙模WIFI模塊

芯片方案：CC3301

發射功率：20dBm

通信距離：300m

產品尺寸：13.3*13.4mm 產品重量：0.77g±0.1g

產品簡介：E103-W13是成都億佰特基于TI第十代Combo芯片CC3301推出的一款2.4GHz頻段Wi-Fi 6+低功耗藍牙5.4的雙模WIFI模塊，內部集成2.4GHz PA，適用于輸出功率高達+21dBm的完整無線解決方案，WiFi模塊支持多種工作模式，還可連接不同射頻通道（Wi-Fi網絡）上的Wi-Fi設備，同時有著極高的安全性，支持WPA2和WPA3加密方式，滿足多種高標準高可靠性的無線通信場景。E103-W13是真正將簡單易用和高可靠、高性能融為一體的工業級雙模WIFI模塊。

E103-W08系列 引流圖

wifi6+BLE藍牙5.4雙模WIFI模塊 (1)
wifi6+BLE藍牙5.4雙模WIFI模塊 (2)
wifi6+BLE藍牙5.4雙模WIFI模塊 (4)
wifi6+BLE藍牙5.4雙模WIFI模塊 (5)
wifi6+BLE藍牙5.4雙模WIFI模塊 (6)
wifi6+BLE藍牙5.4雙模WIFI模塊 (7)
wifi6+BLE藍牙5.4雙模WIFI模塊 (8)

主要參數性能備注
最小值最大值
VPA（V）-0.54.2超過 3.6V  永久燒毀模塊
VIO（V）-0.51.98
阻塞功率（dBm）-10近距離使用燒毀概率較小
工作溫度（℃）-4085工業級


工作參數性能備注
最小值典型值最大值
工作電壓 VPA（V）2.13.34.2推薦 3.3V 供電
工作電壓 VIO（V） 1.621.81.98
通信電平（V） -1.8-
工作溫度（℃）-40-85工業級設計
工作頻段（Hz） 2.412G 2.442G 2.472G 支持 2.4G 頻段
功
耗		最大發射功率（dBm）192021測試 2.412GHz
工作電流（mA）VDD PA-194mA-瞬時功耗(+20 dBm at 1 DSSS/6 OFDM) WLAN power Modes
VDD Main注-97mA-瞬時功耗(+20 dBm at 1 DSSS/6 OFDM) WLAN power Modes
休眠電流（μA）VDD PA-7uA-低功耗深度睡眠（LPDS）
VDD Main-175uA-低功耗深度睡眠（LPDS）
WiFi 版本 802.11a/b/g/n/ax-
射頻接口 焊盤焊盤大小 0.81mm*0.81mm，50Ω特性阻抗.
接收靈敏度 -98dBm1 DSSS，20-MHz bandwidth. At < 10% PER limit.
波特率取值范圍 160-2000000bps 默認波特率 115200bps

空中速率 150Mbps \
參考距離 300m晴朗空曠，天線增益 0dBi，板載 PCB天線。

注：電流在不同 WiFi 協議下，電流大小也不同，用戶可到官網查看《CC3301》詳細參數作為參考。


硬件參數參數值備注
封裝方式貼片式-
接口方式底部焊盤-
通信接口UART 串口TTL 電平
外形尺寸13.3*13.4mm-
產品凈重0.77g±0.1g
射頻接口貼片焊盤等效阻抗約 50Ω

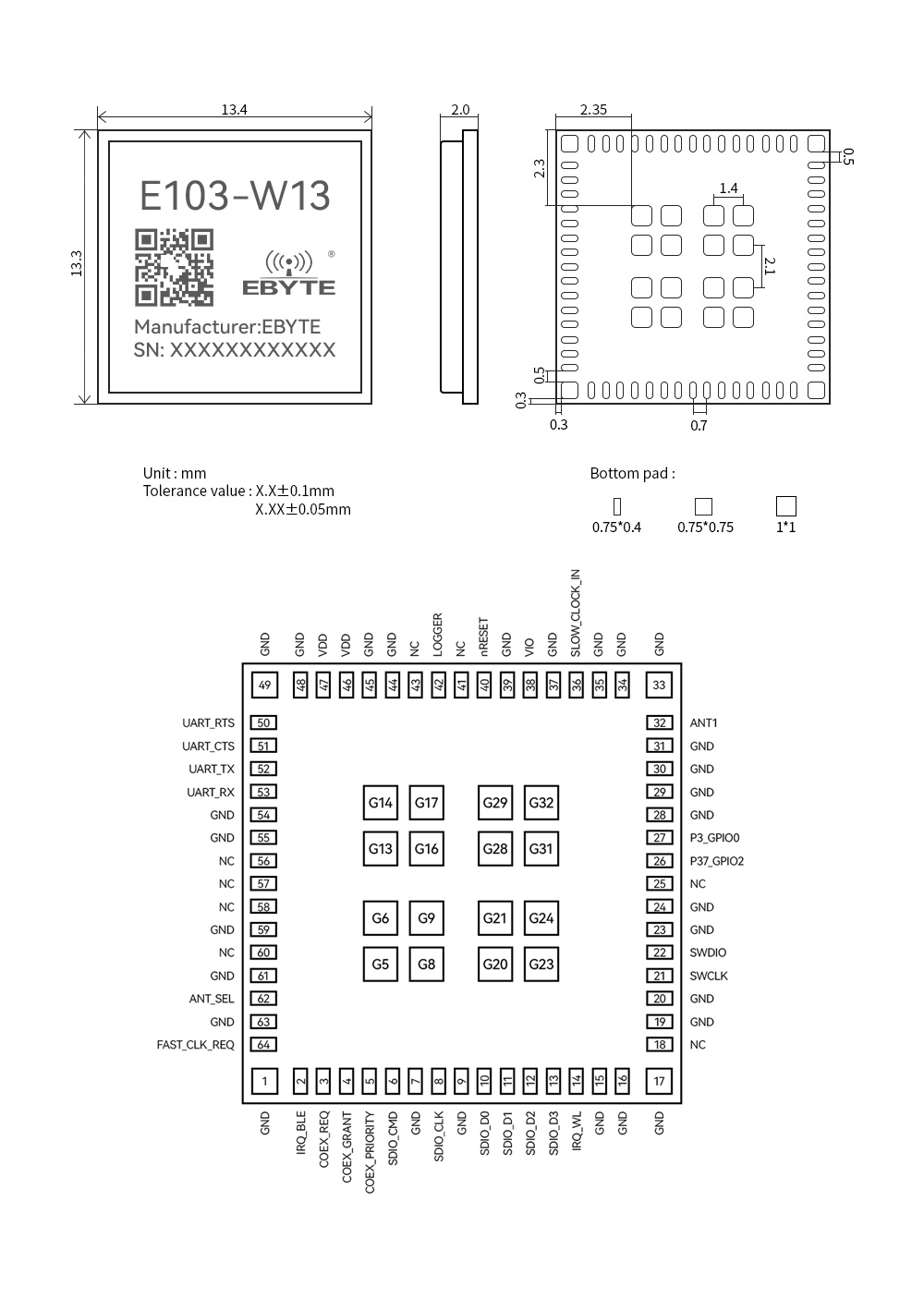

雙模WiFi模塊引腳


序號引腳名稱TypeVIO Level用途
1GNDGND
Ground
2IRQ_BLEPD
IRQ_BLE to Host (in shared SDIO mode)
3COEX_REQI1.8VExternal coexistence interface -request
4COEX_GRANTO1.8VExternal Coexistence Interface - Grant
5COEX_PRIORITYI1.8VExternal coexistence interface - priority

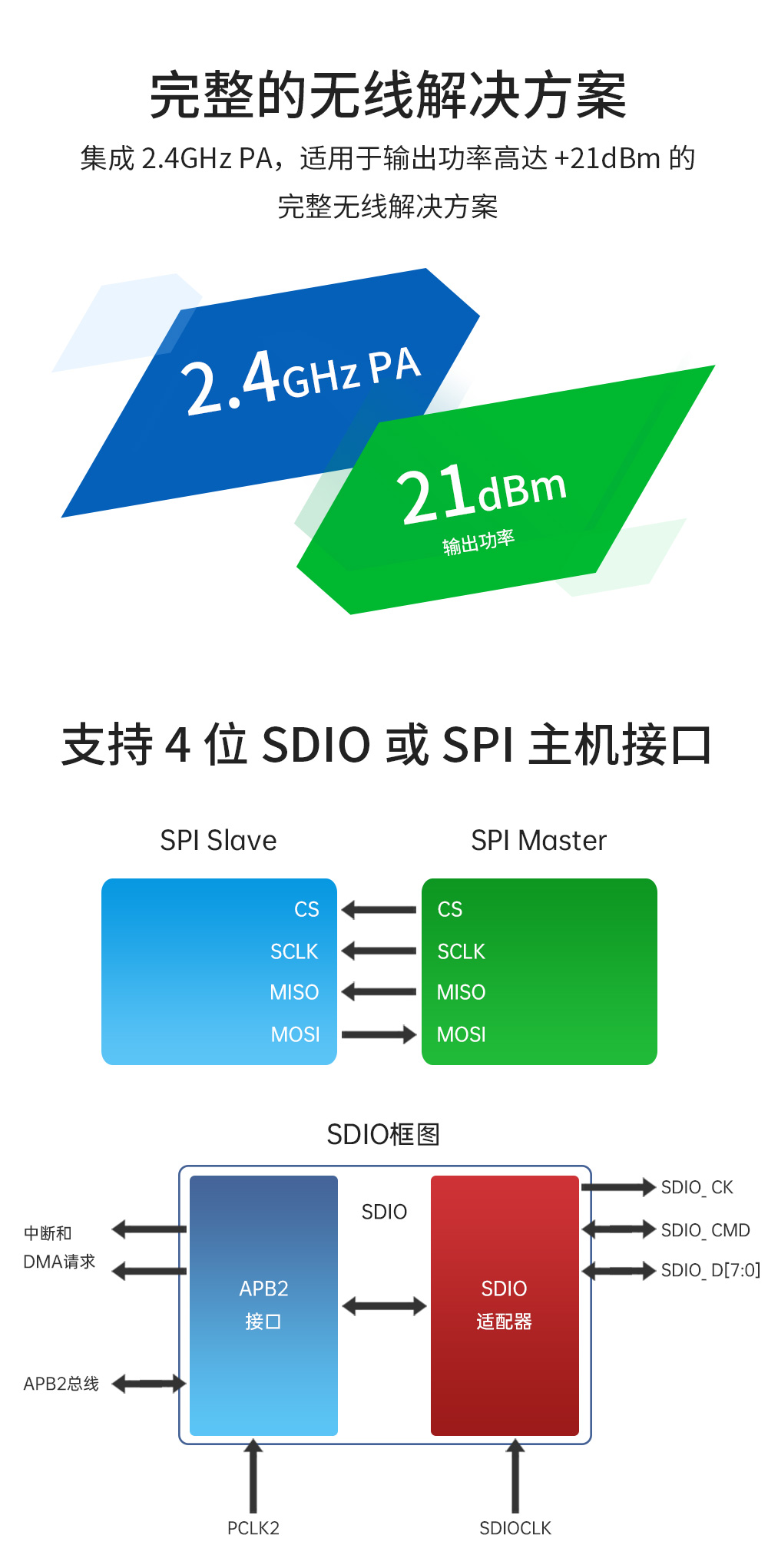

6SDIO_CMDI/O1.8VSDIO_CMD_WL (SPI_DIN)
7GNDGND
Ground
8SDIO_CLKI1.8VSDIO_CLK_WL (SPI_CLK). Must be driven by host.
9GNDGND
Ground
10SDIO_D0I/O1.8VSDIO_D0_WL (SPI_DOUT)
11SDIO_D1I/O1.8VSDIO_D1_WL.
12SDIO_D2I/O1.8VSDIO_D2_WL
13SDIO_D3I/O1.8VSDIO_D3_WL (SPI_CS)
14IRQ_WLPD
IRQ_WL to Host
15GNDGND
Ground
16GNDGND
Ground
17GNDGND
Ground
18NC


19GNDGND
Ground
20GNDGND
Ground
21SWCLKI1.8VSerial wire debug CLK
22SWDIOI/O1.8VSerial wire debug DIN/DOUT
23GNDGND
Ground
24GNDGND
Ground
25NC


26P37_GPIO2O1.8VGeneral-purpose digital I/O
27P3_GPIO0I/O1,8VGeneral-purpose digital I/O
28GNDGND
Ground
29GNDGND
Ground
30GNDGND
Ground
31GNDGND
Ground
32ANT1ANA
Bluetooth Low Energy and WLAN 2.4-GHz RF Port
33GNDGND
Ground
34GNDGND
Ground
35GNDGND
Ground
36SLOW_CLOCK_INI1.8V32.768-kHz RTC clock input
37GNDGND
Ground
38VIOPOW
1.8-V supply for IO / SRAM / digital / analog domain
39GNDGND
Ground
40nRESETI1.8VReset  line  for  enabling  or  disabling  device  (activelow)
41NC


42LOGGERPU1.8VTracer (UART TX Debug Logger)
43NC


44GNDGND
Ground
45GNDGND
Ground
46VDDPOW
3.3-V supply for PA
47VDDPOW
3.3-V supply for PA
48GNDGND
Ground
49GNDGND
Ground
50UART_RTSO1.8VUART RTS for Flow Control for BLE HCI
51UART_CTSI1.8VUART CTS for flow control for BLE HCI
52UART_TXO1.8VUART TX for BLE HCI
53UART_RXI1.8VUART RX for BLE HCI
54GNDGND
Ground
55GNDGND
Ground
56NC


57NC


58NC


59GNDGND
Ground
60NC


61GNDGND
Ground
62ANT_SELI/O1.8VDefault antenna select control line
63GNDGND
Ground
64FAST_CLK_REQO
Fast clock request from the device
G5~G32GNDGND
Ground
