芯片方案：DA16200
工作頻率：2.4GHz
發射功率：20dBm
通信距離：300m
產品重量：3.4g （±0.1g）

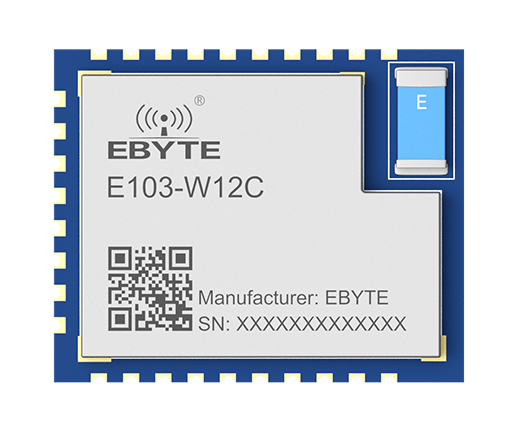

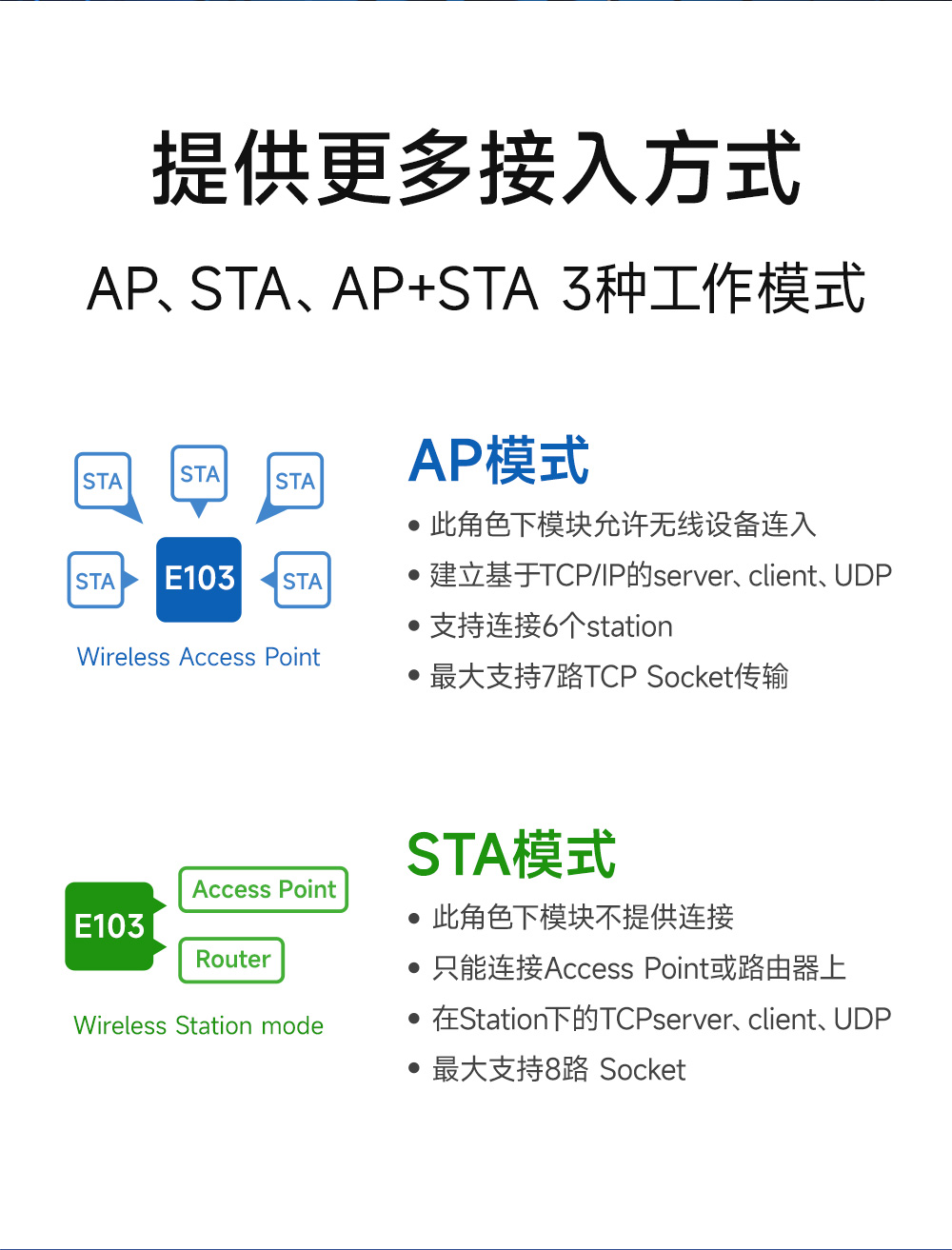

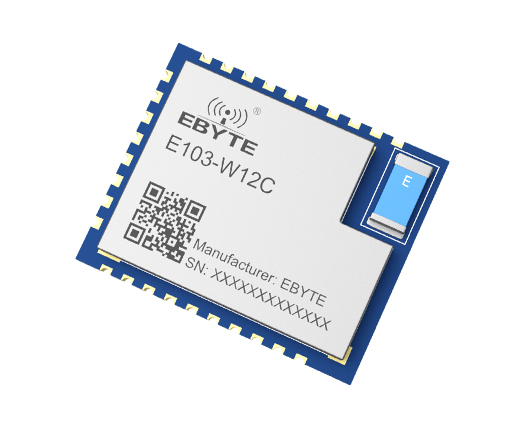

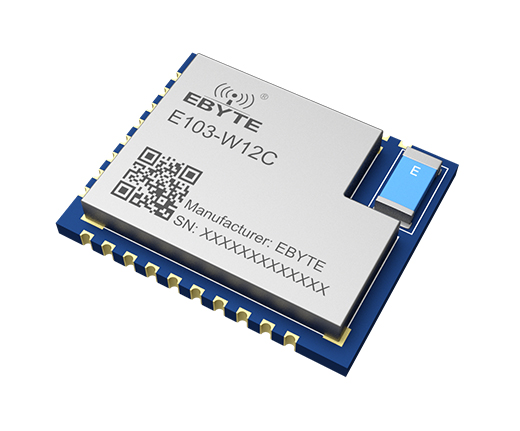

產品簡介：E103-W12系列是成都億佰特電子有限公司基于Dialog DA16200 SoC 芯片開發一款支持IEEE 802.11b/g/n超低功耗WiFi模塊，內置高性能ARM Cortex-M4 處理器，工作在2.4~2.4835GHz 頻段，無線最大發射功率可達20dBm。模塊支持IEEE802.11 b/g/n 標準，模塊支持AP和STA模式，支持TCP/UDP/HTTP/MQTT多種網絡傳輸協議，可在低功耗模式下保持WIFI連接。
| 射頻參數 | 單位 | E103-W12C | 備注 | |
| WiFi 協議 | - | IEEE 802.11b/g/n | ||
| 天線形式 | - | 陶瓷天線 | 特性阻抗約 50 歐姆 | |
| 參考距離 | M | 300 | 天線增益 5dBi，模塊與設備端通信 | |
| 頻段 | GHz | 2.4 | 支持全球免許可 ISM 2.4GHz 頻段 | |
| 工作電壓 | V | 2.1-3.6V | 超過 3.5V 永久燒毀模塊 | |
| 通信電平 | V | 3.3 | 使用 5V TTL 有風險燒毀 | |
| 功耗 | 發射功率 | dBm | 20 | |
| 發射電流 | mA | 200 | ||
| 接收電流 | mA | 46 | ||
| 休眠電流1 | uA | 0.2 | 完全關斷 | |
| 休眠電流2 | uA | 3 | 可定時喚醒或引腳喚醒,喚醒可在200ms 以內連接 WiFi。 | |
| 休眠電流3 | uA | 100-200 | WIFI保持連接，TCP/UDP/MQTT 可保持連接，可以接收數據；發送數據需要通過喚醒模塊.功耗與路由器和網絡質量有關。 | |
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級 |
| 儲存溫度 | ℃ | -40～+125 | ||
| 硬件參數 | E103-W12C | 備注 |
| 芯片 | DA16200 | |
| Flash | 4MB | 可定制 16MB/8MB |
| 封裝方式 | 貼片 | |

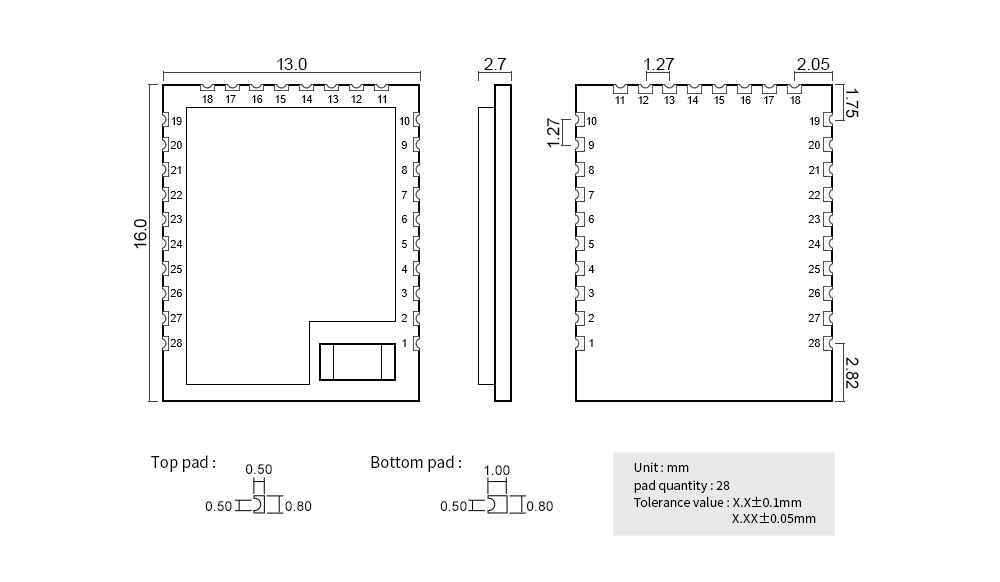

| 尺寸 | 16*13*2.7mm | 誤差尺寸為±0.1mm |
| 重量 | 3.4g | 誤差為±0.1g |
| 引腳序號 | 引腳名稱 | 引腳類型 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | NC | - | - |
| 3 | WAKE_UP | - | sleep2/sleep3 外部喚醒腳 |
| 4 | PWR_KEY | - | 供電使能腳，高電平使能，低電平關斷處于 sleep1 模式 |
| 5 | VDD_DIO1 | I/O | GPIOA1-GPIOA11 供電 1.8v-3.3V,GPIO 輸出電壓與此一致 |
| 6 | GPIOA3 | I/O | 通用 IO 口，可復用 ADC channel3 |
| 7 | GPIOA0 | I/O | 通用 IO 口，可復用 ADC channel0 |
| 8 | GPIOA2 | I/O | 通用 IO 口，可復用 ADC channel2 |
| 9 | GPIOA1 | I/O | 通用 IO 口，可復用 ADC channel1 |
| 10 | GPIOA5 | I/O | AT 指令串口 UART_RX |
| 11 | GPIOA7 | I/O | 通用 IO 口 |
| 12 | GPIOA10 | I/O | 通用 IO 口,可復用 PWM 輸出 |
| 13 | GPIOA11 | I/O | 通用 IO 口，sleep3 模式下收到數據通知引腳 |
| 14 | GPIOA6 | I/O | 通用 IO 口 |
| 15 | GPIOA4 | I/O | AT 指令串口 UART1_TX |
| 16 | GPIOA8 | I/O | 通用 IO 口 |
| 17 | GPIOA9 | I/O | 通用 IO 口 |
| 18 | RTC_WAKE_UP2 | I/O | 下拉接地 |
| 19 | GND | I/O | 地線，連接到電源參考地 |
| 20 | VCC | I/O | 模塊供電，3.3V |
| 21 | VDD_DIO2 | I/O | GPIOC6-GPIOC8 供電 1.8v-3.3V,GPIO 輸出電壓與此一致 |
| 22 | UART0_TXD | I/O | 調試串口 TX，用戶不用關心 |
| 23 | UART0_RXD | I/O | 調試串口 RX，用戶不用關心 |
| 24 | GPIOC6 | I/O | 通用 IO 口 |
| 25 | GPIOC7 | I/O | 通用 IO 口 |
| 26 | GPIOC8 | I/O | 通用 IO 口 |
| 27 | JTAG_TCLK | - | JTAG 仿真燒錄引腳 |
| 28 | JTAG_TMS | - | JTAG 仿真燒錄引腳 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
