概述特點

概述特點性能參數 引腳定義相關下載訂購方式系列產品

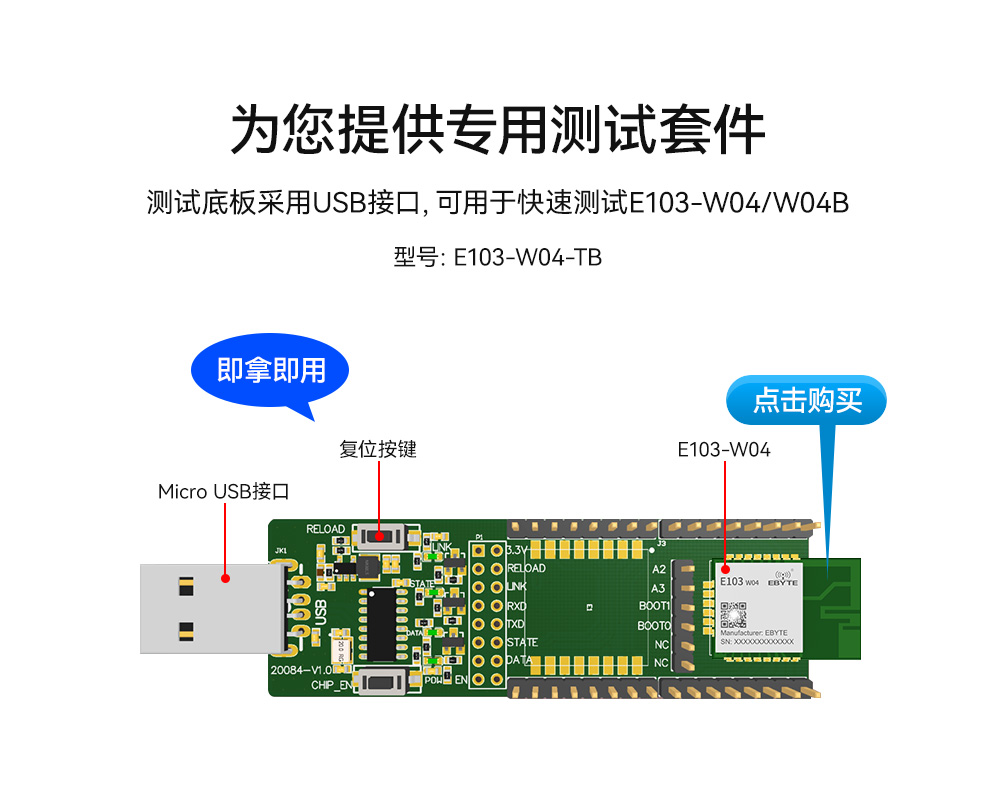

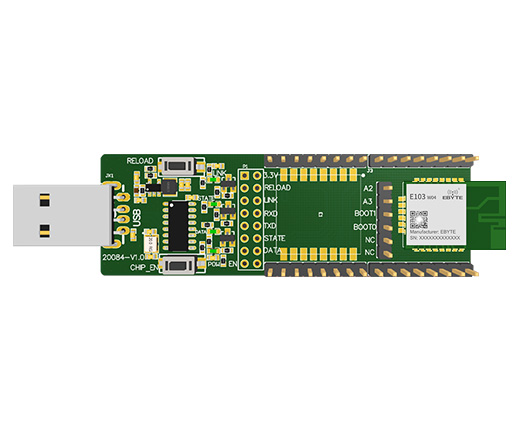

WiFi網關模塊測試套件

序號	參數名稱	參數值	注釋
1	支持模塊	E103-W04 E103-W04B	WiFi串口模塊
2	模塊尺寸	74.5*24.5mm	含USB接頭
3	生產工藝	無鉛工藝，機貼	無線類產品必須機貼方能保證批量—致性和可靠性
4	供電接口	USB	USB2.0
5	通信接口	USB	USB2.0
6	工作溫度	-40 ~ +85℃	工業級
7	工作濕度	10%~90%	相對濕度，無冷凝
8	儲存溫度	-40 ~ +125℃	工業級

序號	名稱	連接處	說明
1	USB	電腦	連接電腦接口USB
2	CHIP_EN	按鍵	-
3	CND	E103-W04B-GND	連接E103-W04B，默認已焊接
4	A2	E103-W04B-NC	連接E103-W04B，默認已焊接
5	A3	E103-W04B-NC	連接E103-W04B，默認已焊接
6	B00T0	E103-W04B-NC	連接E103-W04B，默認已焊接
7	B00T1	E103-W04B-NC	連接E103-W04B，默認已焊接
8	NC	E103-W04B-NC	連接E103-W04B，默認已焊接
9	RXD	E103-W04B-RXD	連接E103-W04B，默認已焊接
10	TXD	E103-W04B-TXD	連接E103-W04B，默認已焊接
11	NC	E103-W04-NC	連接E103-W04
12	NC	E103-W04-NC	連接E103-W04
13	NC	E103-W04-NC	連接E103-W04
14	NC	E103-W04-NC	連接E103-W04
15	NC	E103-W04-NC	連接E103-W04
16	NC	E103-W04-NC	連接E103-W04
17	EN	E103-W04-NC	連接E103-W04
18	REL0AD	E103-W04-RST	連接E103-W04
19	GND	E103-W04-GND	連接E103-W04
20	CND	E103-W04-GND	連接E103-W04
21	3.3V	E103-W04-VCC	連接E103-W04
22	SWDI0	E103-W04-NC	連接E103-W04
23	SWSLK	E103-W04-NC	連接E103-W04
24	TXD0	E103-W04-TXD	連接E103-W04
25	RXD	E103-W04-RXD	連接E103-W04
26	NC	E103-W04-NC	連接E103-W04
27	REL0AD	E103-W04B-REST0RE	連接E103-W04B
28	EN	E103-W04B-NC	連接E103-W04B
29	NC	E103-W04B-NC	連接E103-W04B
30	SWDI0	E103-W04B-NC	連接E103-W04B
31	SWSLK	E103-W04B-NC	連接E103-W04B
32	NC	E103-W04B-NC	連接E103-W04B
33	NC	E103-W04B-NC	連接E103-W04B
34	3.3V	E103-W04B-VCC	連接E103-W04B
35	REL0AD	按鍵	短按重啟，長按5s設備恢復出廠
36	LINK	指示燈	-
37	STATE	指示燈	-
38	DATA	指示燈	-
39	PWR	指示燈	-
40	3.3V	3.3V	接通后可使用USB為模塊供電
41	REL0AD	REL0AD	接通后可直接通過按鍵恢復出廠
42	LINK	LINK	接通后可直按使用板載LED燈
43	RXD	RXD	接通后可直接使用板載USB轉TTL
44	TXD	TXD	接通后可直接使用板載USB轉TTL
45	STATE	STATE	接通后可直按使用板載STATE燈
46	DATA	DATA	接通后可直接使用板載DATA燈
47	PWR	PWR	接通后可直接使用板載PWR燈
48	NC	E103-W04-NC	連接E103-W04
49	NC	E103-W04-NC	連接E103-W04
50	B0010	E103-W04-NC	連接E103-W04
51	B00T1	E103-W04-NC	連接E103-W04
52	A3	E103-W04-NC	連接E103-W04
53	A2	E103-W04-NC	連接E103-W04

產品說明書

【推薦電路使用圖】E103-W04-TB

【用戶手冊】E103-W04-TB_UserManual_CN_v1.0

【AT指令手冊】E103-W04-TB指令集

工具軟件

【參數工具】億佰特網絡配置工具

【串口工具】XCOM

【網絡調試助手】

億佰特簡介

【企業簡介】

在線購買

【億佰特官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
E103-RTL8811CU	USB 2.0	RTL8811CU	2.4G +5.8G	16	0.2	IEEE 802.11b/g/n	郵票孔	12121.7	低成本高性能雙頻WiFi模組
E103-RTL8189FTV	SDIO 2.0	RTL8189FTV	2.4G	16	0.2	IEEE 802.11b/g/n	郵票孔	12121.9	低成本高性能WiFi模組
E103-W14X	UART	-	2.4G	18	0.5	802.11b + BLE5.2	IPEX	10*10	支持BLE5.2的低功耗WiFi模塊
E103-W14	UART	-	2.4G	18	0.2	802.11b + BLE5.2	PCB板載天線	14.5*10	低功耗、高性價比的藍牙WiFi模塊
E103-W13	UART	CC3301	2.4G	20	0.3	802.11 a/b/g/n/ax	焊盤	13.3*13.4	支持WiFi 6和低功耗藍牙5.4
E103-W12C-TB	USB	-	-	-	-	-	-	55*38	E103-W12C模塊開發板
E103-W12X	UART	DA16200	2.4G	20	0.5	802.11 b/g/n	IPEX	16132.7	超低功耗、支持多種傳輸協議
E103-W12C	UART	DA16200	2.4G	20	0.3	802.11 b/g/n	陶瓷天線	16132.7	超低功耗支持多種傳輸協議
E103-W02X	UART	CC3200	2.4G	20	0.2	802.11b/g/n	PCB/IPX	19*22	超低功耗，透傳
E103-W04-TB	USB	-	-	-	-	-	-	74.5*24.5	E103-W04系列串口轉WiFi模塊測試板
E103-W04B	UART	-	2.4G	20	0.09	802.11b/g/n/ax	PCB板載天線	17*16	串口轉WiFi數傳模塊
E103-W04	UART	-	2.4G	20	0.7	802.11b/g/n/ax	PCB板載天線	19*13	串口轉WiFi數傳模塊
E103-W11	UART	-	2.4G	20	0.3	802.11 b/g/n/ax	IPEX/郵票孔	16*24	支持WiFi 6和低功耗藍牙BLE 5.1
E103-W20	UART	MT7688AN/MT7628AN	-	20~24	0.2	802.11b/g/n	IPX	34.118.72.77	超強數據處理能力
E103-W03	UART	CC3220R	2.4G	18	0.18	802.11 b/g/n	PCB/IPX	19 * 27	支持串口AT指令集
E103-W08A	UART	-	2.4G	12	-	802.11b	-	22*13	WIFI 轉串口模塊
E103-W08B	UART	-	2.4G	12	-	802.11b	-	16*13	WIFI 轉串口模塊
E103-W07	UART	-	2.4G	20	-	802.11b/g/n	PCB/IPEX	18*31	WIFI MESH自組網模塊
E103-W10	UART	ESP8285N08	2.4G	20	0.25	802.11 b/g/n	IPEX	15*12.3	串口轉Wi-Fi模塊
E103-W06	UART	CC3235S	2.4G/ 5G	18	-	802.11 a/b/g/n	-	20.5*17.5	雙頻 WIFI 模塊
E103-W06-TB	USB	-	-	-	-	-	-	62*31	E103-W06模塊測試板
E103-W05C	UART I/O	W600	2.4G	20	0.15	802.11b/g/n	板載PCB	24162.5	開機透傳，串口透明傳輸
E103-W05B	UART I/O	W600	2.4G	20	0.4	802.11b/g/n	IPEX	17162.5	開機透傳，串口AT指令配置
E103-W05	UART I/O	W600	2.4G	20	0.12	802.11b/g/n	PCB	19132.5	小體積，高性價比
E103-W01-IPX	UART I/O	ESP8266EX	2.4G	20	0.1	802.11b/g/n	陶瓷/IPX	16 * 24	支持AirKiss，開機透傳
E103-W02DTU	RS232/RS485	CC3200	2.4G	0.1W	0.3	802.11 b/g/n	SMA-K	826225	串口數據?WiFi數據傳輸
E103-W02	UART I/O	CC3200	2.4G	20	0.15	802.11b/g/n	PCB/IPX	19*27	超低功耗，3M高速連傳
E103-W01	UART I/O	ESP8266EX	2.4G	20	0.1	802.11b/g/n	PCB	16 * 24	開機透傳，支持AirKiss

E103-RTL8811CU

產品型號：E103-RTL8811CU

接口類型 :USB 2.0
芯片方案 :RTL8811CU
工作頻率 Hz :2.4G +5.8G
發射功率 dBm :16
通信距離 km :0.2
通信協議 :IEEE 802.11b/g/n
天線形式 :郵票孔
產品尺寸 mm :12*12*1.7
功能特點:低成本高性能雙頻WiFi模組

PDF ：

購買：
E103-RTL8189FTV

產品型號：E103-RTL8189FTV

接口類型 :SDIO 2.0
芯片方案 :RTL8189FTV
工作頻率 Hz :2.4G
發射功率 dBm :16
通信距離 km :0.2
通信協議 :IEEE 802.11b/g/n
天線形式 :郵票孔
產品尺寸 mm :12*12*1.9
功能特點:低成本高性能WiFi模組

PDF ：

購買：
E103-W14X

產品型號：E103-W14X

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.5
通信協議 :802.11b + BLE5.2
天線形式 :IPEX
產品尺寸 mm :10*10
功能特點:支持BLE5.2的低功耗WiFi模塊

PDF ：

購買：
E103-W14

產品型號：E103-W14

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.2
通信協議 :802.11b + BLE5.2
天線形式 :PCB板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗、高性價比的藍牙WiFi模塊

PDF ：

購買：
E103-W13

產品型號：E103-W13

接口類型 :UART
芯片方案 :CC3301
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 a/b/g/n/ax
天線形式 :焊盤
產品尺寸 mm :13.3*13.4
功能特點:支持WiFi 6和低功耗藍牙5.4

PDF ：

購買：
E103-W12C-TB

產品型號：E103-W12C-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :55*38
功能特點:E103-W12C模塊開發板

PDF ：

購買：
E103-W12X

產品型號：E103-W12X

接口類型 :UART
芯片方案 :DA16200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :802.11 b/g/n
天線形式 :IPEX
產品尺寸 mm :16*13*2.7
功能特點:超低功耗、支持多種傳輸協議

PDF ：

購買：
E103-W12C

產品型號：E103-W12C

接口類型 :UART
芯片方案 :DA16200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 b/g/n
天線形式 :陶瓷天線
產品尺寸 mm :16*13*2.7
功能特點:超低功耗支持多種傳輸協議

PDF ：

購買：
E103-W02X

產品型號：E103-W02X

接口類型 :UART
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2
通信協議 :802.11b/g/n
天線形式 :PCB/IPX
產品尺寸 mm :19*22
功能特點:超低功耗，透傳

PDF ：

購買：
E103-W04-TB

產品型號：E103-W04-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :74.5*24.5
功能特點:E103-W04系列串口轉WiFi模塊測試板

PDF ：

購買：
E103-W04B

產品型號：E103-W04B

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.09
通信協議 :802.11b/g/n/ax
天線形式 :PCB板載天線
產品尺寸 mm :17*16
功能特點:串口轉WiFi數傳模塊

PDF ：

購買：
E103-W04

產品型號：E103-W04

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.7
通信協議 :802.11b/g/n/ax
天線形式 :PCB板載天線
產品尺寸 mm :19*13
功能特點:串口轉WiFi數傳模塊

PDF ：

購買：
E103-W11

產品型號：E103-W11

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.3
通信協議 :802.11 b/g/n/ax
天線形式 :IPEX/郵票孔
產品尺寸 mm :16*24
功能特點:支持WiFi 6和低功耗藍牙BLE 5.1

PDF ：

購買：
E103-W20

產品型號：E103-W20

接口類型 :UART
芯片方案 :MT7688AN/MT7628AN
工作頻率 Hz :-
發射功率 dBm :20~24
通信距離 km :0.2
通信協議 :802.11b/g/n
天線形式 :IPX
產品尺寸 mm :34.1*18.7*2.77
功能特點:超強數據處理能力

PDF ：

購買：
E103-W03

產品型號：E103-W03

接口類型 :UART
芯片方案 :CC3220R
工作頻率 Hz :2.4G
發射功率 dBm :18
通信距離 km :0.18
通信協議 :802.11 b/g/n
天線形式 :PCB/IPX
產品尺寸 mm :19 * 27
功能特點:支持串口AT指令集

PDF ：

購買：
E103-W08A

產品型號：E103-W08A

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :12
通信距離 km :-
通信協議 :802.11b
天線形式 :-
產品尺寸 mm :22*13
功能特點:WIFI 轉串口模塊

PDF ：

購買：
E103-W08B

產品型號：E103-W08B

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :12
通信距離 km :-
通信協議 :802.11b
天線形式 :-
產品尺寸 mm :16*13
功能特點:WIFI 轉串口模塊

PDF ：

購買：
E103-W07

產品型號：E103-W07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :-
通信協議 :802.11b/g/n
天線形式 :PCB/IPEX
產品尺寸 mm :18*31
功能特點:WIFI MESH自組網模塊

PDF ：

購買：
E103-W10

產品型號：E103-W10

接口類型 :UART
芯片方案 :ESP8285N08
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.25
通信協議 :802.11 b/g/n
天線形式 :IPEX
產品尺寸 mm :15*12.3
功能特點:串口轉Wi-Fi模塊

PDF ：

購買：
E103-W06

產品型號：E103-W06

接口類型 :UART
芯片方案 :CC3235S
工作頻率 Hz :2.4G/ 5G
發射功率 dBm :18
通信距離 km :-
通信協議 :802.11 a/b/g/n
天線形式 :-
產品尺寸 mm :20.5*17.5
功能特點:雙頻 WIFI 模塊

PDF ：

購買：
E103-W06-TB

產品型號：E103-W06-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :62*31
功能特點:E103-W06模塊測試板

PDF ：

購買：
E103-W05C

產品型號：E103-W05C

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.15
通信協議 :802.11b/g/n
天線形式 :板載PCB
產品尺寸 mm :24*16*2.5
功能特點:開機透傳，串口透明傳輸

PDF ：

購買：
E103-W05B

產品型號：E103-W05B

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.4
通信協議 :802.11b/g/n
天線形式 :IPEX
產品尺寸 mm :17*16*2.5
功能特點:開機透傳，串口AT指令配置

PDF ：

購買：
E103-W05

產品型號：E103-W05

接口類型 :UART I/O
芯片方案 :W600
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.12
通信協議 :802.11b/g/n
天線形式 :PCB
產品尺寸 mm :19*13*2.5
功能特點:小體積，高性價比

PDF ：

購買：
E103-W01-IPX

產品型號：E103-W01-IPX

接口類型 :UART I/O
芯片方案 :ESP8266EX
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.1
通信協議 :802.11b/g/n
天線形式 :陶瓷/IPX
產品尺寸 mm :16 * 24
功能特點:支持AirKiss，開機透傳

PDF ：

購買：
E103-W02DTU

產品型號：E103-W02DTU

接口類型 :RS232/RS485
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :0.1W
通信距離 km :0.3
通信協議 :802.11 b/g/n
天線形式 :SMA-K
產品尺寸 mm :82*62*25
功能特點:串口數據?WiFi數據傳輸

PDF ：

購買：
E103-W02

產品型號：E103-W02

接口類型 :UART I/O
芯片方案 :CC3200
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.15
通信協議 :802.11b/g/n
天線形式 :PCB/IPX
產品尺寸 mm :19*27
功能特點:超低功耗，3M高速連傳

PDF ：

購買：
E103-W01

產品型號：E103-W01

接口類型 :UART I/O
芯片方案 :ESP8266EX
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.1
通信協議 :802.11b/g/n
天線形式 :PCB
產品尺寸 mm :16 * 24
功能特點:開機透傳，支持AirKiss

PDF ：

購買：

E103-W04-TB WiFi網關模塊測試套件
