當前位置： 首頁 >產品中心 >通信轉換設備>USB轉串口>E810-U15C

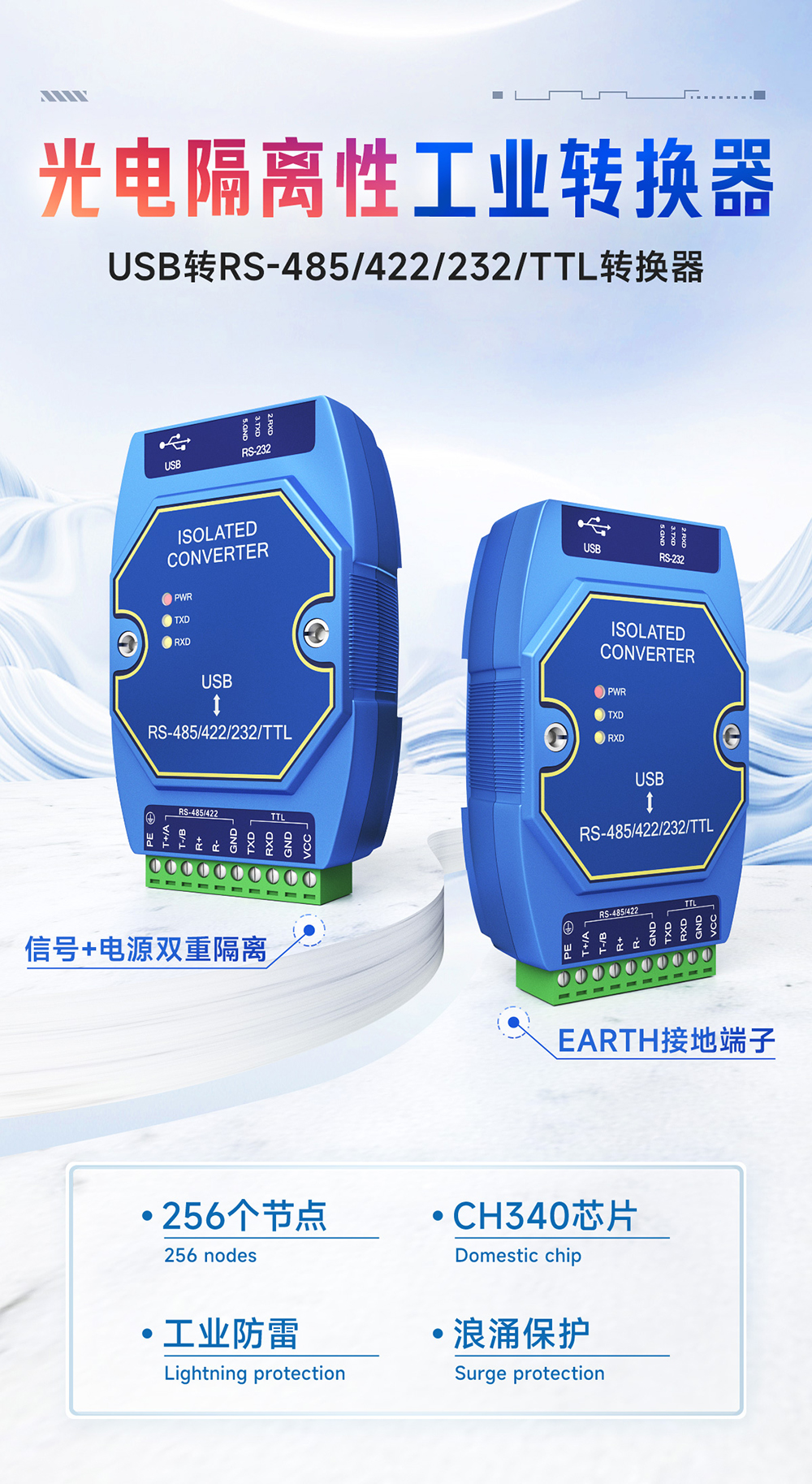

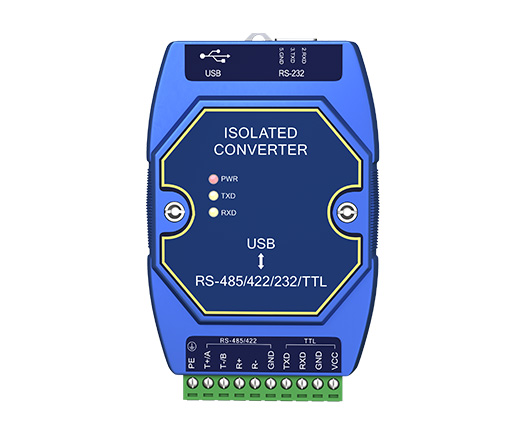

E810-U15C USB轉RS485/RS232/RS422/TTL轉換器

通信接口：USB/RS485/RS232/TTL

芯片方案：CH340方案

工作電壓：DC 4.5~5.5V

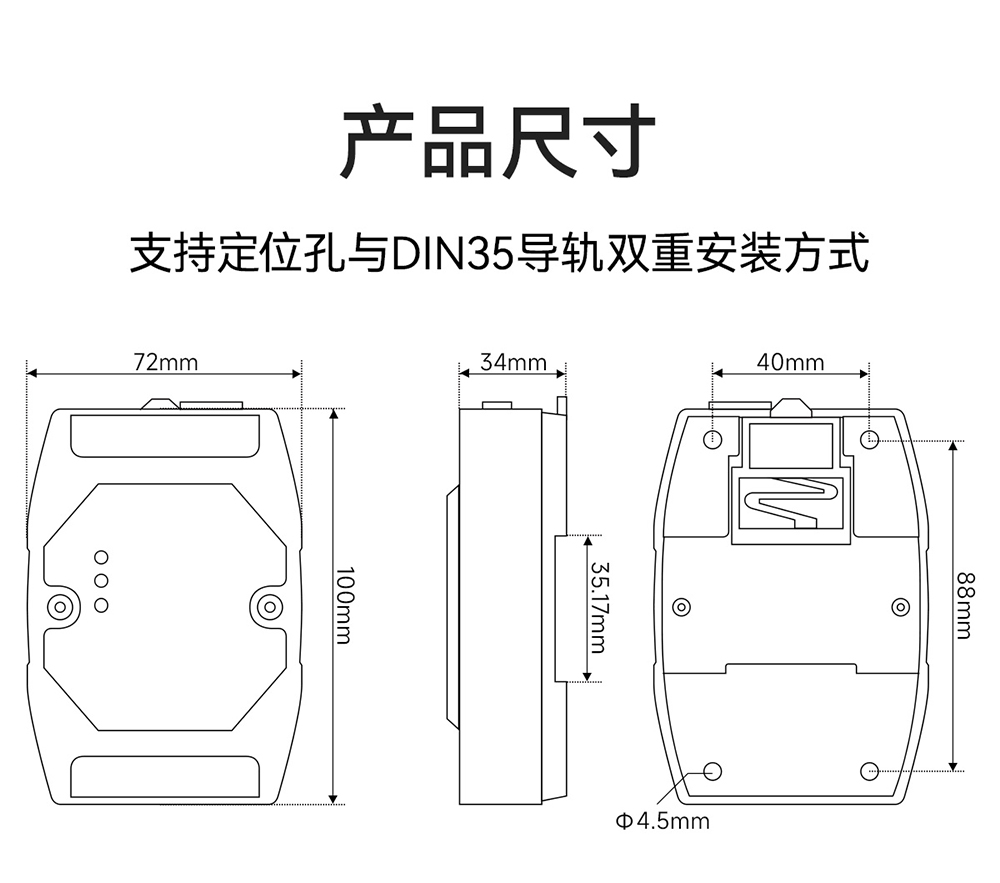

安裝方式：導軌+定位孔

產品尺寸：72*100*34mm

產品重量：120±5g

產品簡介：E810-U15C是一款基于CH340方案、隔離型通用的USB與RS-232、RS-422、RS-485、TTL接口轉換器，該USB轉串口模塊無需外加電源能將USB信號轉換為RS-232、RS-422、RS-485、TTL信號每個接口均提供浪涌保護。

E810-U15C USB轉串口數據轉換器 (1)
E810-U15C USB轉串口數據轉換器 (2)
E810-U15C USB轉串口數據轉換器 (3)
E810-U15C USB轉串口數據轉換器 (4)
E810-U15C USB轉串口數據轉換器 (5)
E810-U15C USB轉串口數據轉換器 (6)
E810-U15C USB轉串口數據轉換器 (7)
E810-U15C USB轉串口數據轉換器 (8)
E810-U15C USB轉串口數據轉換器 (9)
E810-U15C USB轉串口數據轉換器 (10)
E810-U15C USB轉串口數據轉換器 (11)
E810-U15C USB轉串口數據轉換器 (12)

USB協議標準

USB2.0，向下兼容USB1.0、USB1.1

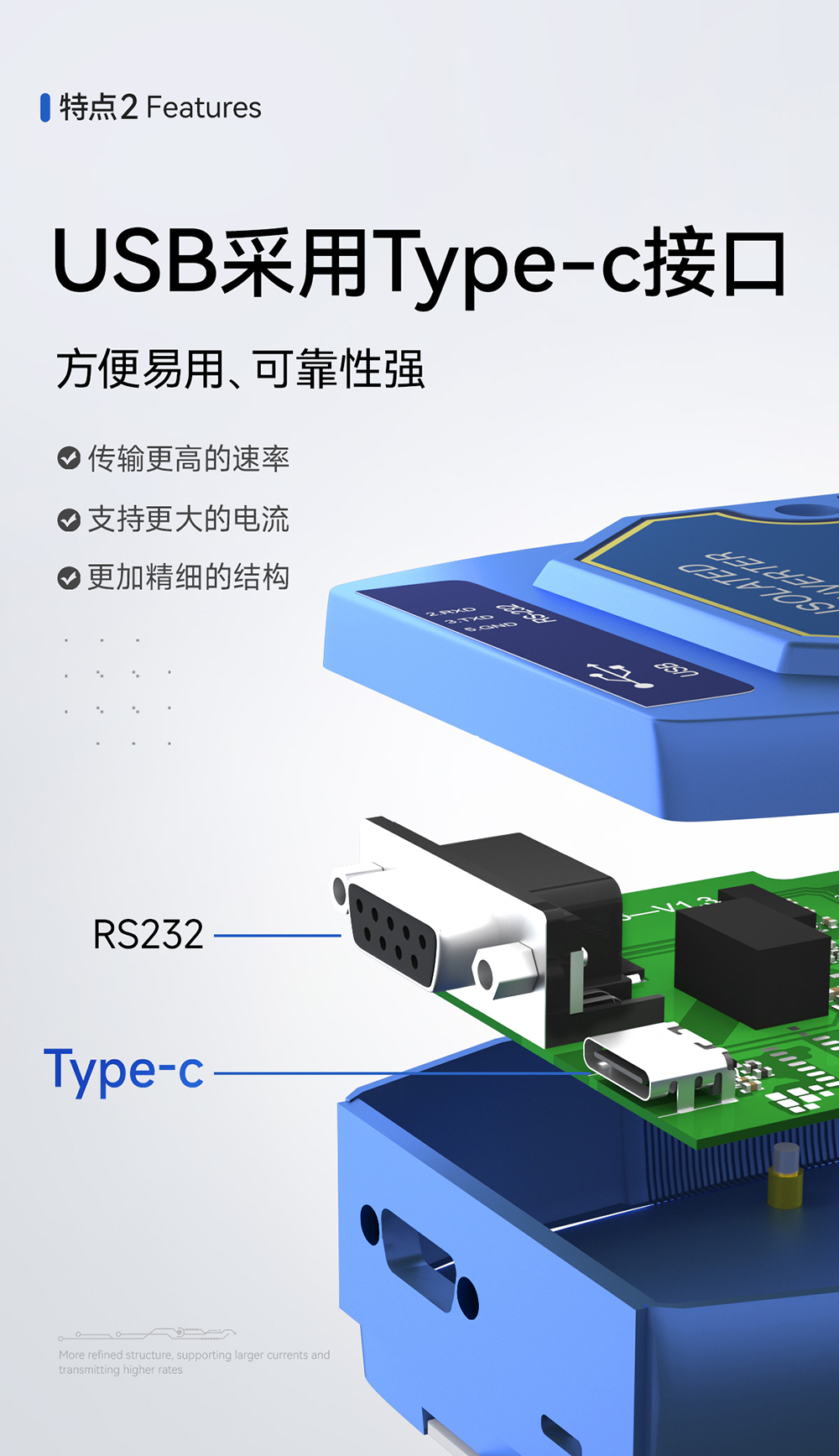

USB接口標準

type-c接口

RS-232接口標準

標準DB9公頭，全雙工 2:RXD 3:TXD 5: GND

RS-485接口標準

2P 5.08mm接線端子，半雙工

RS-422接口標準

5P 5.08mm接線端子，全雙工

TTL接口標準

3P 5.08mm接線端子，默認5V，可通過內部跳線切換為3.3V

電源輸出

2P 5.08mm接線端子，默認100mA@5V，電壓與TTL電平電壓一致

隔離電壓

1.5KV

靜電防護等級

接觸4KV，空氣8KV

脈沖浪涌

差模1KV，共模2KV

防護等級

工業EMC3級

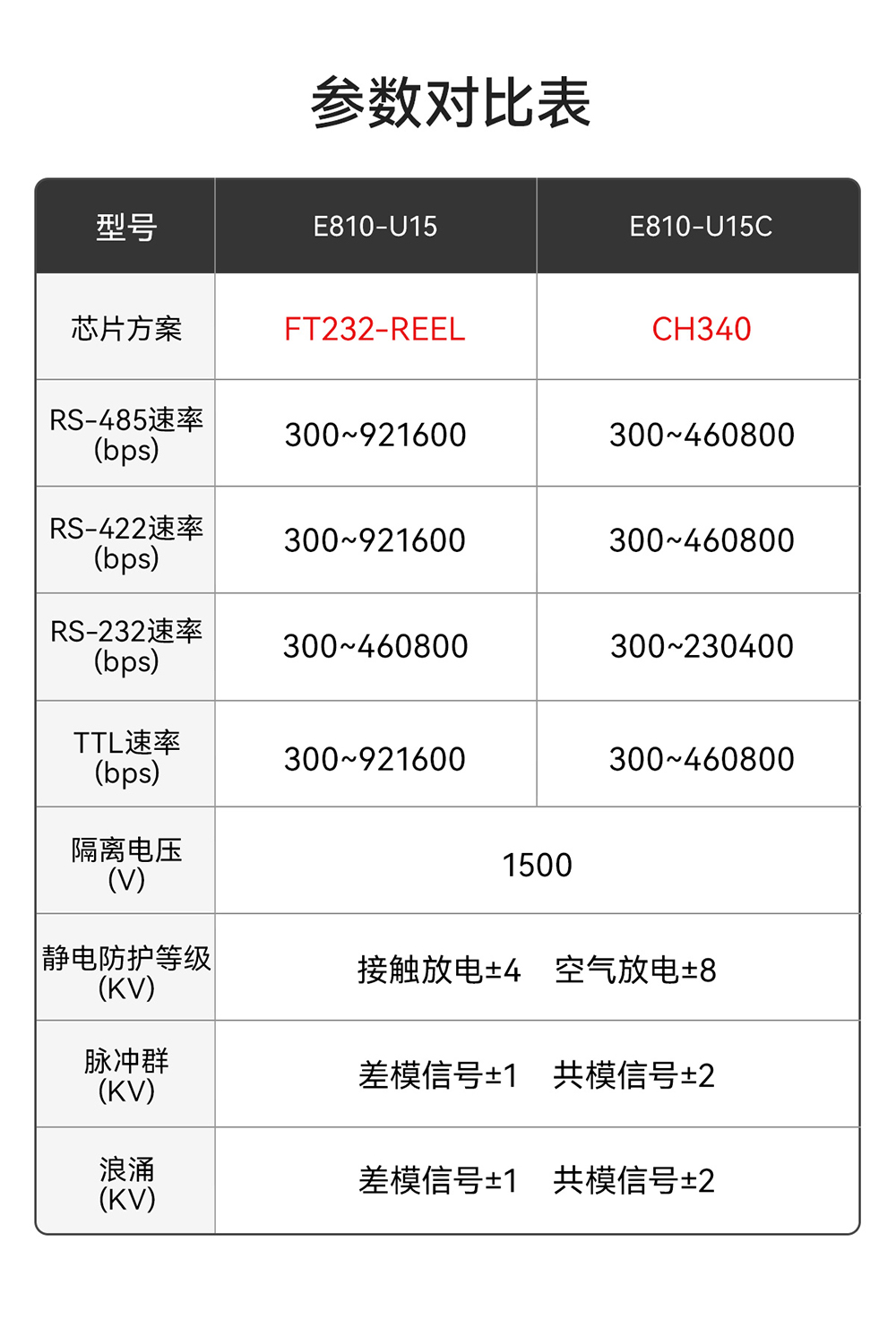

波特率范圍

RS-485/RS-422： 300~460800bps

TTL： 300~460800bps

RS-232： 300~230400bps

產品尺寸

122x62x26mm

產品重量

120+5g

工作溫濕度

40~+85C、5%~95%RH(無凝露)

存儲溫濕度

40~+105C、5%~95%RH(無凝露)

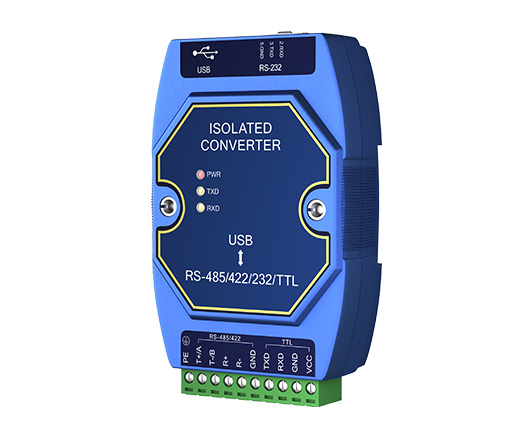

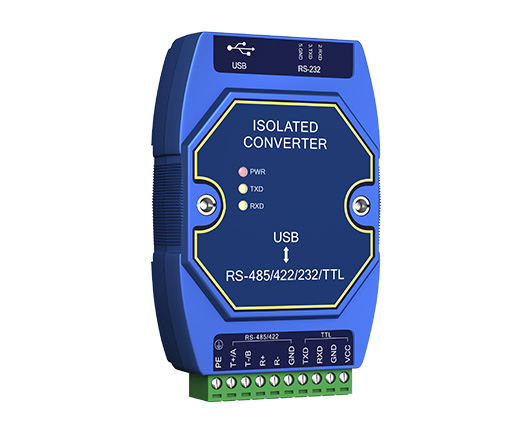

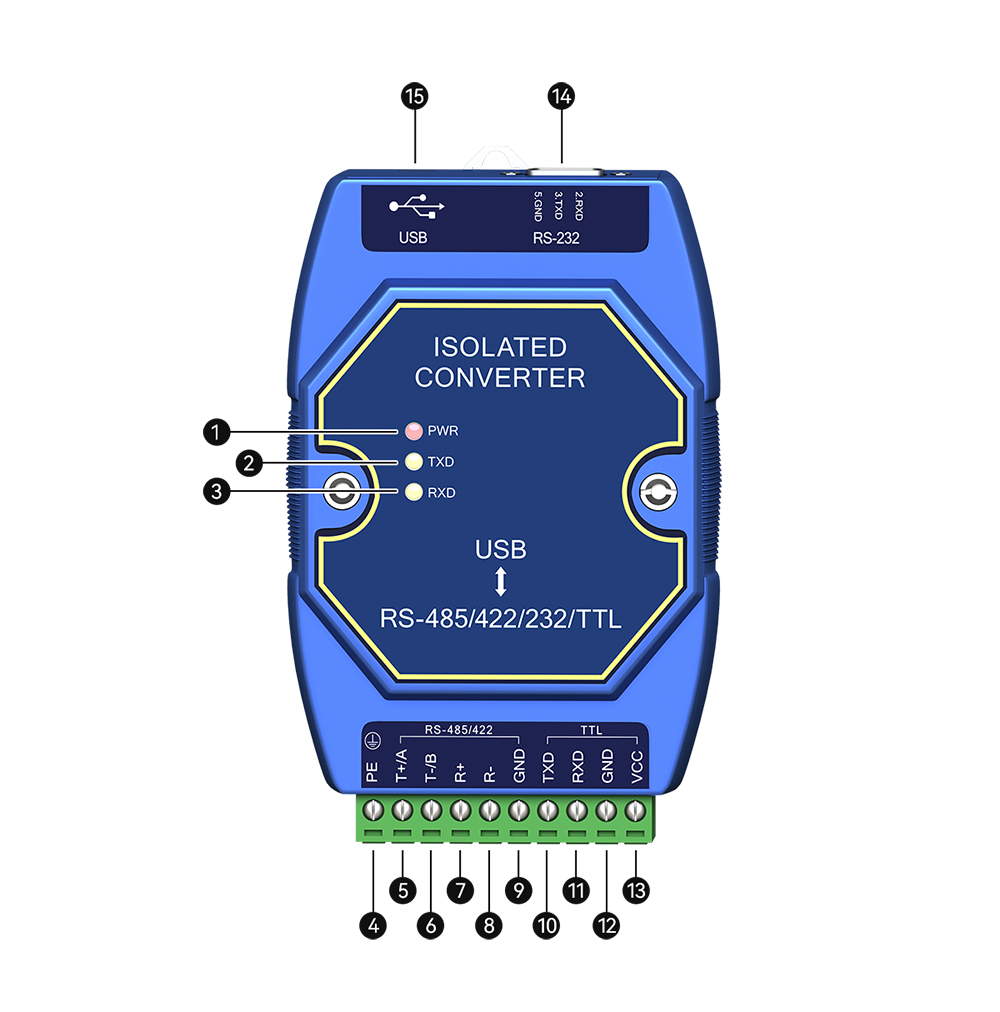

引腳定義



序號名稱接口說明
1PWR電源指示燈，紅色，通電即亮
2TXD數據發送指示燈，黃色，USB發送數據時閃爍
3RXD數據接收指示燈，黃色，USB接收數據時閃爍
4PE接地端子，可與大地連接
5T+/ARS422 T+端子，作為RS422時與R+端連接，作為485時與A端連接
6T-/BRS422 T-端子，作為RS422時與R-端連接，作為485時與B端連接
7R+RS422 R+端子，作為RS422時與T+端連接
8R-RS422 R-端子，作為RS422時與T-端連接
9GND數字地信號接口
10TXDTTL TXD接口，與外部RXD接口連接
11RXDTTL RXD接口，與外部TXD接口連接
12VCC電源輸出正極接口，最大輸出100mA電流
13GND電源輸出負極接口或數字地信號接口，可與VCC結合使用
14RS232DB9公頭，2腳為RXD接口，3腳為T(mén)XD接口，5腳為GND接口
15USB標準Type-C接口

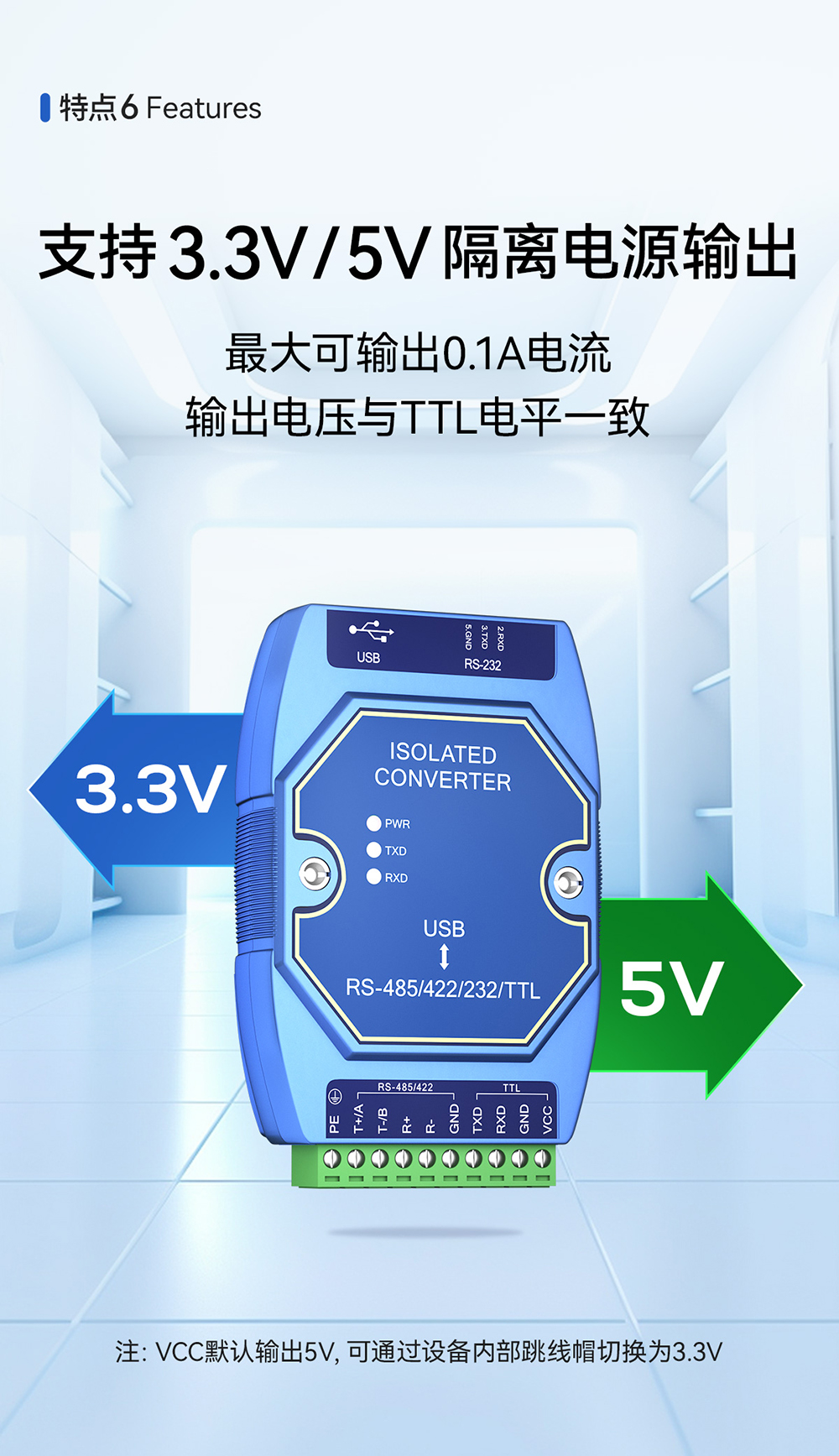

注:TTL默認5V電平,可通過設備內部跳線帽修改為3.3V電平。

   VCC默認輸出5V可通過設備內部跳線帽修改為3.3V輸出電壓與TTL電平電壓一致
