當前位置： 首頁 >產品中心 >通信轉換設備>通信隔離設備>E810-DTU(RS)

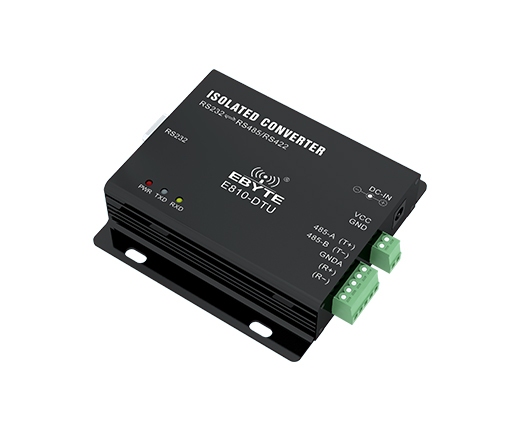

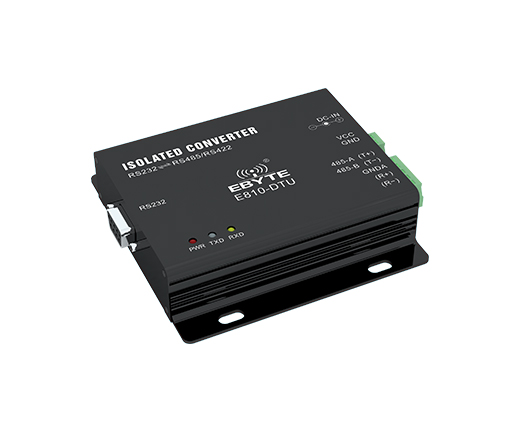

E810-DTU(RS) 隔離型雙向轉換器

接口特性：接口兼容EIA/TIA的RS232C、RS485/RS422標準

產品尺寸：82*84*25mm

產品重量：130±5g

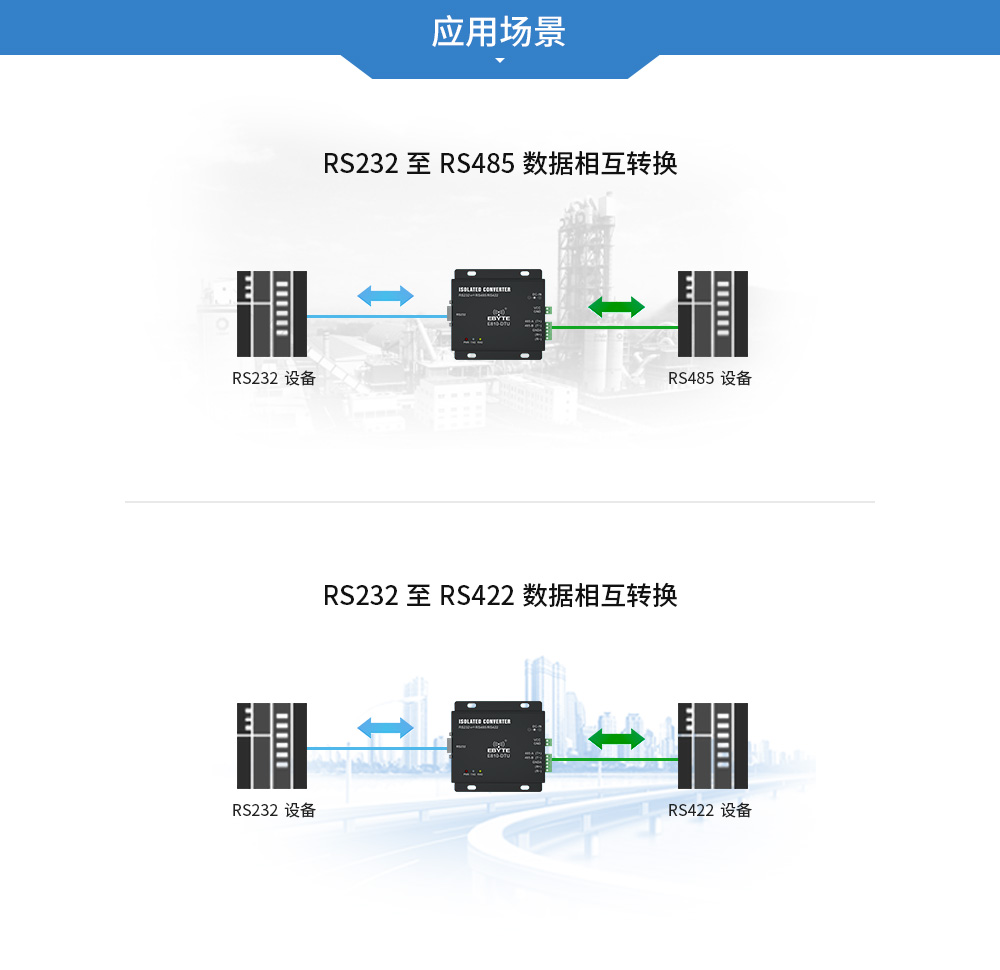

功能特點：RS232與RS485/RS422數據之間雙向轉換

產品簡介：E810-DTU(RS) 是成都億佰特電子科技公司有限公司自主研發的一款超高性?xún)r(jià)比RS232-RS485/RS422隔離型接口雙向轉換器工具。本產品具有體積小巧、接線簡單、方便安裝等特點，是工程應用、項目調試及產品開發的可靠助手。E810-DTU(RS) 產品集成1 路RS232接口和1 路復用RS485/RS422接口，可實現RS232信號與RS485/RS422之間互相透明相互傳輸。

E810-DTU(RS) (1)E810-DTU(RS) (2)E810-DTU(RS) (3)E810-DTU(RS) (4)E810-DTU(RS) (5)E810-DTU(RS) (6)三防詳情2硬件保護E810-DTU(RS) (7)


序號
參數名稱參數值
1模塊尺寸
82×84×25mm
2平均重量
130.0±5g
3電源電壓
5V~36V，超過36V可能會燒毀，推薦12V或者24V供電
4工作電流24mA@12V
5工作方式異步半雙工或異步全雙工
6傳輸介質雙絞線或屏蔽線
7接口特性
接口兼容EIA/TIA的RS232C、RS485/RS422標準
8接口方式 RS232:DB9孔型連接器

RS485/RS422:1*5*3.81,壓線方式

9傳輸距離
1200米（RS485端口）；5米（RS232端口）
10工作溫度-40℃~+85℃，工業級
11工作濕度
10%~90%，相對濕度，無冷凝

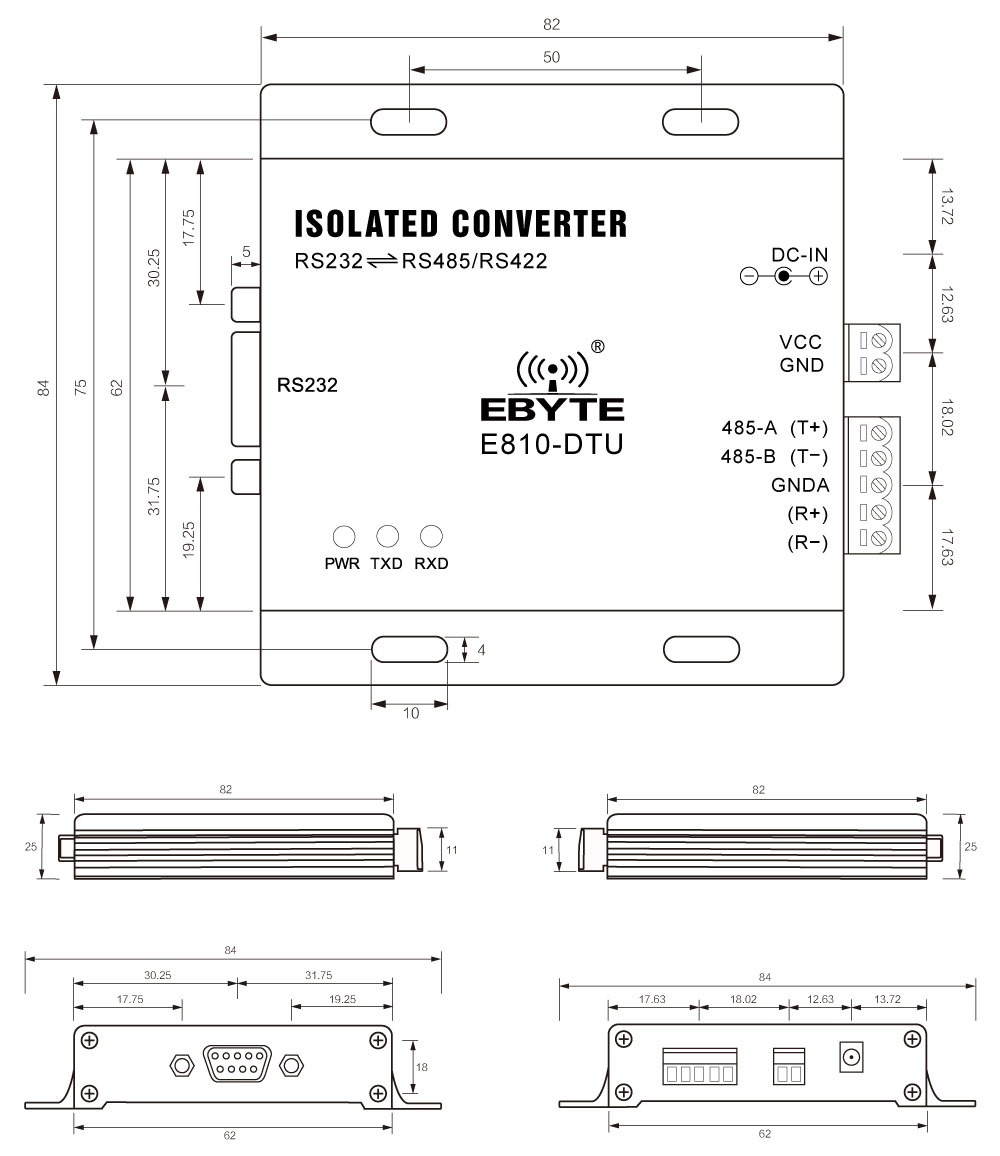

E810-DTU(RS)_Size1000

引腳序號
引腳名稱引腳用途
1RS232

DB9孔型連接器

2PWR

電源指示燈

3TXD

RS232串口發送指示燈

4RXD

RS232串口接收指示燈

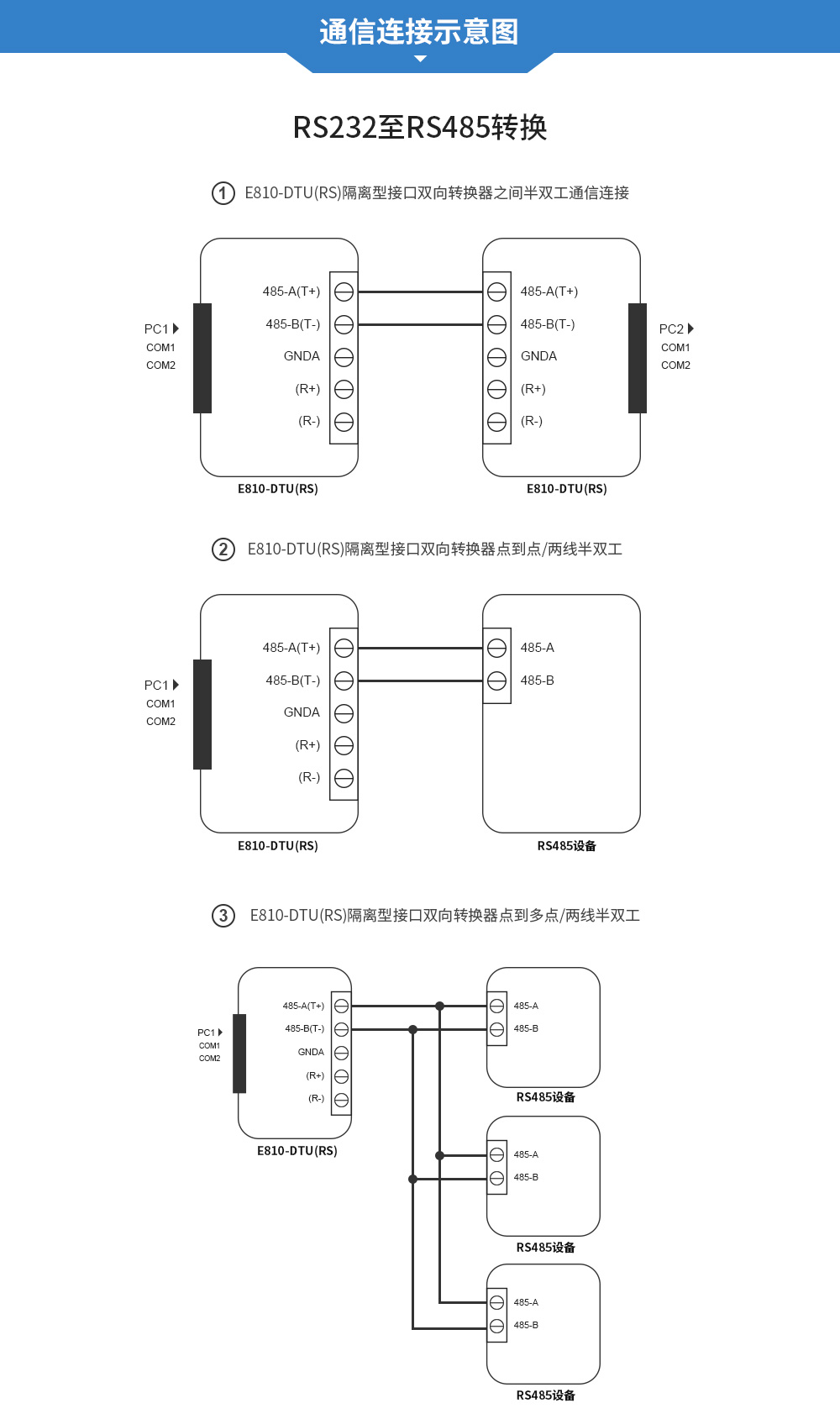

5(R-)

接收（B-）

6(R+)

接收（A+）

7GNDA

信號參考地

8485-B(T-)

接收（B-）

9485-A(T+)

接收（A+）

10GND

電源接線端子地

11VCC

電源接線端子，默認5-36V，建議12V/24V，不可與電源插座同時供電

12DC-IN

電源插座，默認5-36V，建議12V/24V，不可與電源接線端子同時供電


       產品說明書
    【用戶手冊】E810-DTU(RS)_Usermanual_CN_v1.1  下載
