當前位置： 首頁 >產品中心 >通信轉換設備>USB轉串口>E810-TTL-01

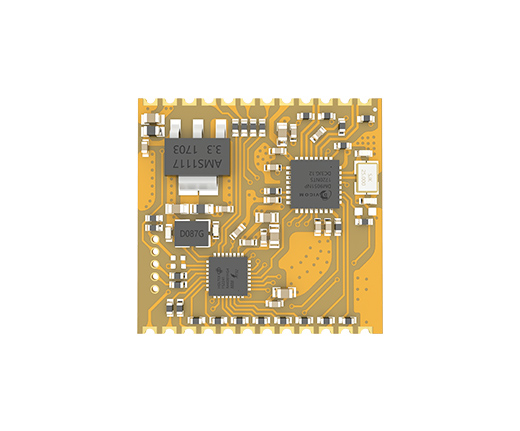

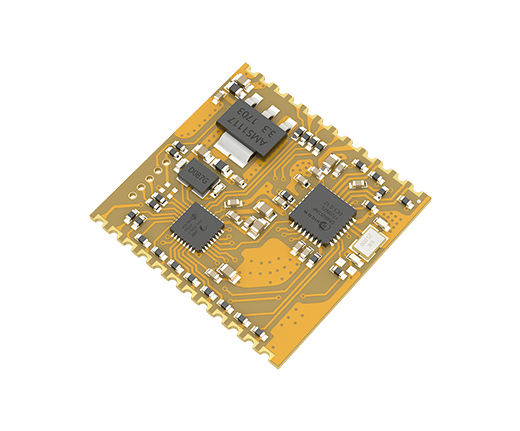

E810-TTL-01 串口轉以太網模塊

接口信號：以太網

接口方式：TTL

產品尺寸：24*25mm

產品重量：2.34g

產品簡介：E810-TTL-01是一款體積小，功能強大的串口轉以太網模塊。實現了RJ45網口與TTL串口之間的數據透明傳輸。模塊搭載M0+系列32位處理器，運行速率快，效率高。具備自適應網絡速率（最高支持100M全雙工）、TCP Server、TCP Client、UDP Server、UDP Client四種通信機制。模塊操作簡單，用戶可直接通過上位機對模塊進行參數配置。輕松實現數據傳輸。

溫馨提示：該產品已下架，批量可發起生產。

E103-W01-IPX-概述特點

產品規格、特性描述
模塊尺寸
24 * 25mm
PCB工藝

2層板，無鉛工藝，機貼

接口方式
2.0mm間距，貼片
供電電壓
4.5-5.5V DC（建議5V@200mA）
串口標準
1200~921600bps
串口通信電平
3.3V，若接5V，需電平轉換
網口規格

RJ45，10/100Mbps

網絡協議
IP、 TCP/UDP、ARP、 ICMP、 IPV4
IP 獲取方式
靜態 IP、 DHCP
域名解析
支持
用戶配置
上位機軟件配置、AT指令配置
簡單透?jìng)鞣绞?/span>

TCP Server 、TCP Client 、 UDP Server 、 UDP Client

TCP Server 連接
支持最多 6 路 TCP 連接
配套軟件
參數配置軟件
打包機制
200字節打包長度
工作電流
139mA
工作溫度

-40 ~ +85℃，工業級

工作濕度
10% ~ 90%，相對濕度，無冷凝
儲存溫度
-40 ~ +125℃，工業級

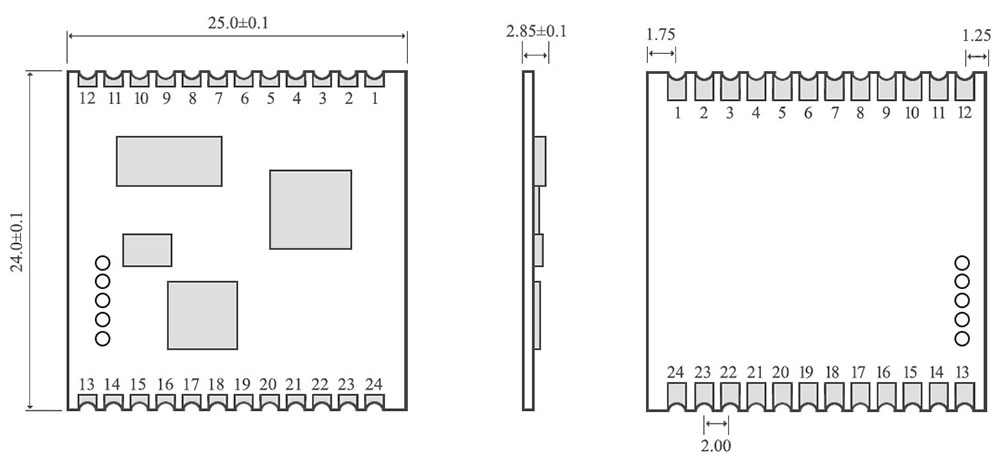

E810-TTL-01_Size

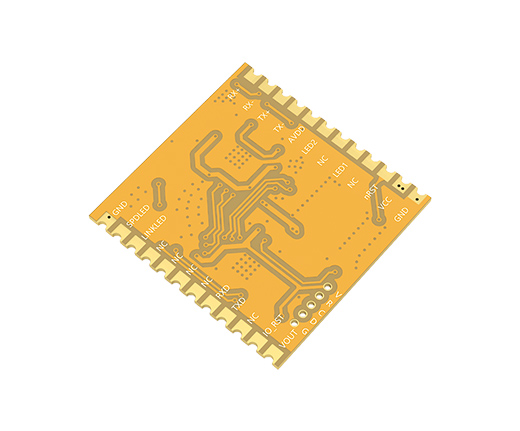

序號
引腳引腳方向備注
1RX+
輸入    接收信號+，走線時盡量短，和RX-走差分線
2RX-
輸入    接收信號-，走線時盡量短，和RX+走差分線
3TX+
輸出
    發信號+，走線時盡量短，和TX-走差分線
4TX-
輸出
    發信號-，走線時盡量短，和TX+走差分線
5AVDD-    PHY芯片控制電壓輸出，接網絡變壓器的中心抽頭
6LED2輸出    串口收發指示燈，低電平有效，需串聯限流電阻到3.3V電源
7NC-    請務必懸空
8LED1輸出
    遠端建立連接指示燈，低電平有效，需串聯限流電阻到3.3V電源
9NC-    請務必懸空
10nRST輸入
    模塊整體復位引腳，低電平有效
11VCC-    電源，4.5-5.5V DC
12GND-    地線，連接到電源參考地
13VOUT-    3.3V輸出（約150mA輸出能力），主要用于LED供電
14IO_RST輸入
    模塊全部配置參數恢復到出廠設置，低電平有效
15NC-    請務必懸空
16TXD輸出
    UART發送數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換
17RXD輸入
    UART接收數據，TTL電平通信電壓僅支持3.3V，若接5V需電平轉換
18NC-    請務必懸空
19NC-    請務必懸空
20NC-    請務必懸空
21NC-    請務必懸空
22LINKLED輸出
    連接狀態指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源
23SPDLED輸出
    數據指示燈（RJ45），低電平有效，需串聯限流電阻到3.3V電源
24GND-    地線，連接到電源參考地
       產品說明書
    【用戶手冊】E810-TTL-01_Usermanual_CN_v1.0.pdf  下載



       工具軟件
    【參數配置】?jī)|佰特網絡配置工具_(dá)以太網  下載
    【調試助手】TCP IP調試助手  下載

       開發測試
    【封裝文件】E810-TTL-01 下載


       億佰特簡介
    【企業簡介】  下載



       在線購買
     【億佰特官方淘寶店】：https://item.taobao.com
     【京東商城】：https://i-item.jd.com
     【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
