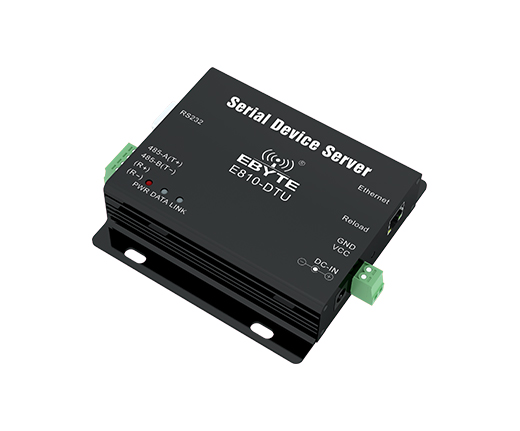

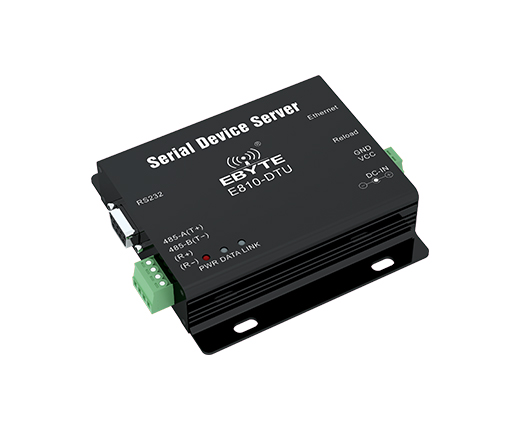

E810-DTU(1RS1E) 以太網單串口服務器

接口信號：以太網

傳輸方式：RS232/485/422

網絡協議：IP、TCP/UDP、ARP、ICMP、IPV4

工作電壓：DC 8~36

產品尺寸：84*82*25mm

產品重量：130±5g

功能特點：RS485/RS232轉以太網，單串口服務器

產品簡介：E810-DTU(1RS1E)是一款RS232/RS485-RS422轉以太網的單串口服務器，實現了RJ45網口與RS232或RS485或RS422之間的數據透明傳輸。

E810-DTU(1RS1E)-750_01E810-DTU(1RS1E)-750_02E810-DTU(RS232)-V2_01
E810-DTU(1RS1E)-750_03E810-DTU(1RS1E)-750_04E810-DTU(1RS1E)-750_05E810-DTU(1RS1E)-750_06E810-DTU(1RS1E)-750_07E810-DTU(1RS1E)-750_08


序號
參數名稱參數值
1供電電壓
8V~36V，超過36V可能會燒毀，推薦12V或者24V供電
2工作電流
74.66mA@12V(RS232) ，73.47mA@12V(RS485) ，73.64mA@12V(RS422)
3工作方式
異步半雙工或異步全雙工
4接口方式

RS232:DB9孔型連接器

RS485/RS422:1*4*3.81,壓線方式

RJ45:網口
5串口標準

RS232:1200~115200bps

RS485/RS422:1200~256000 bps

RJ45: 300bps~3Mbps
6傳輸介質
網線/雙絞線或屏蔽線
7網口規格RJ45，10/100Mbps
8網絡協議IP、 TCP/UDP、 ARP、 ICMP、 IPV4
9IP 獲取方式
靜態 IP、 DHCP
10域名解析支持
11用戶配置
Web網頁配置

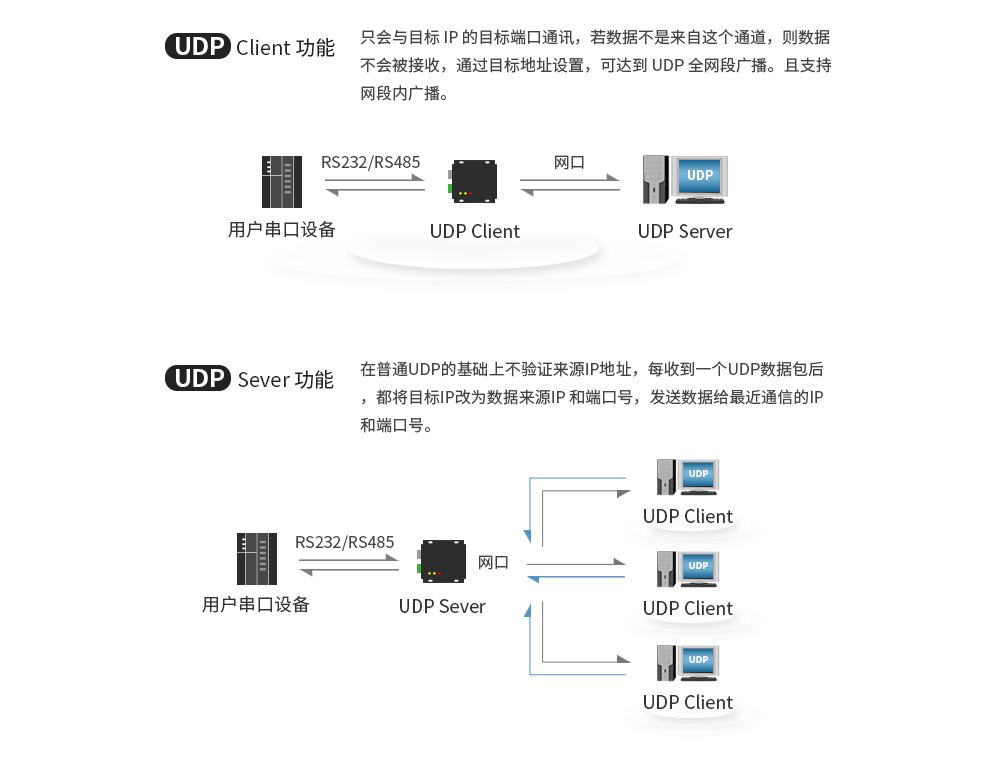

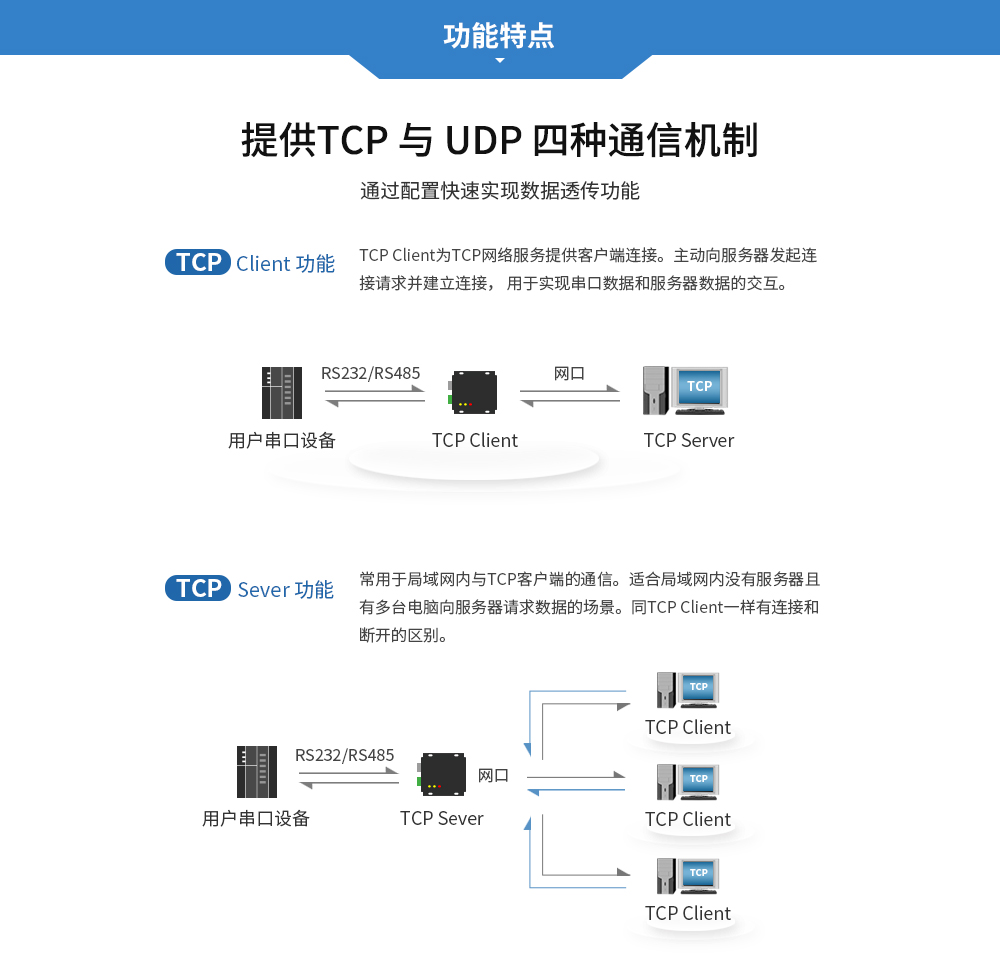

12簡單透傳方式
TCP Server 、TCP Client 、 UDP Server 、 UDP Client
13TCP Server 連接支持最多 6 路 TCP 連接
14打包機制
0~1460字節打包長度
15工作溫度
-40 ~ +85℃，工業級
16工作濕度
10% ~ 90%，相對濕度，無冷凝
17儲存溫度
-40 ~ +85℃，工業級
18平均重量
130±5g
19尺寸大小
84×82×25mm

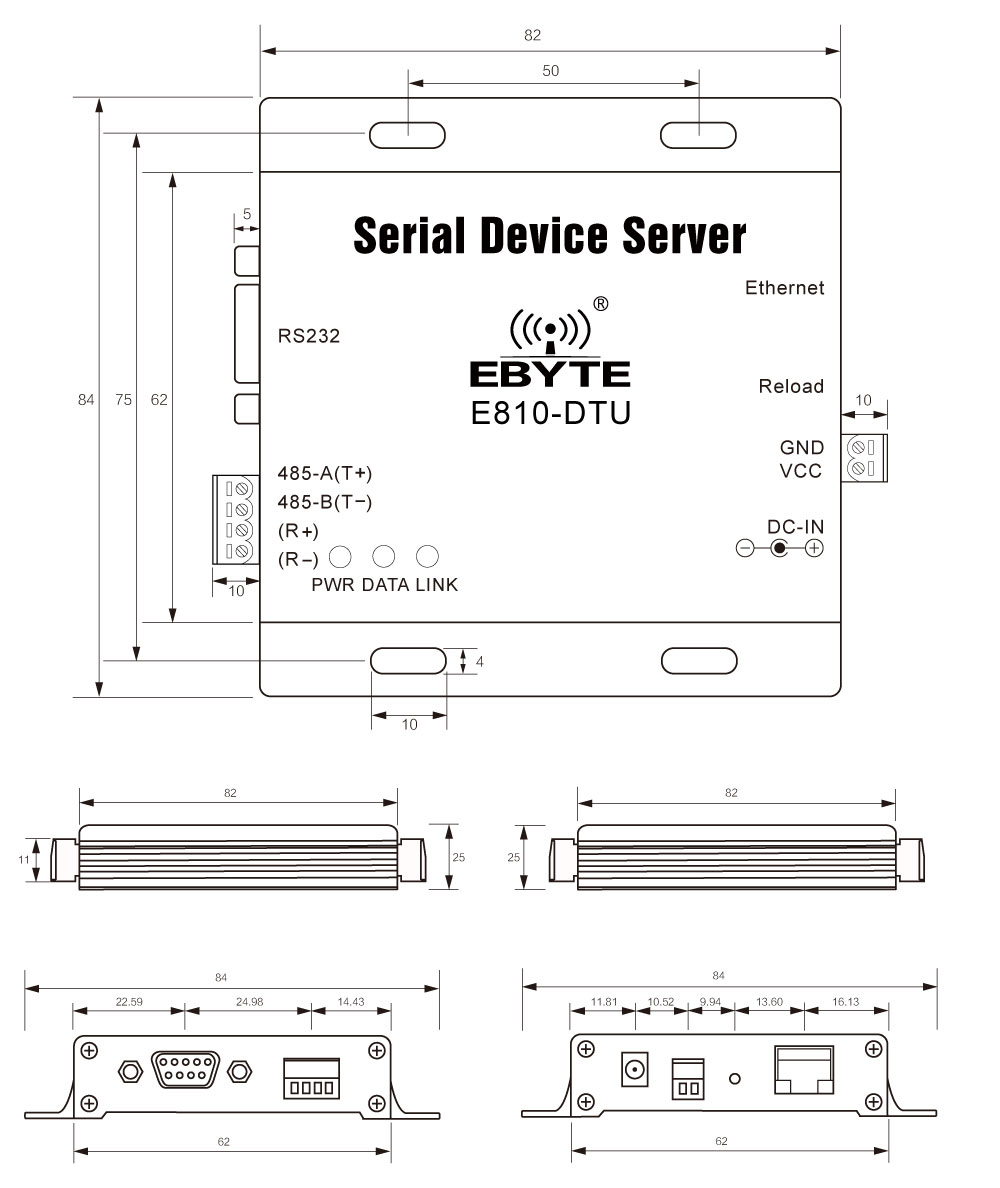

E810-DTU(1RS1E)_Size1000

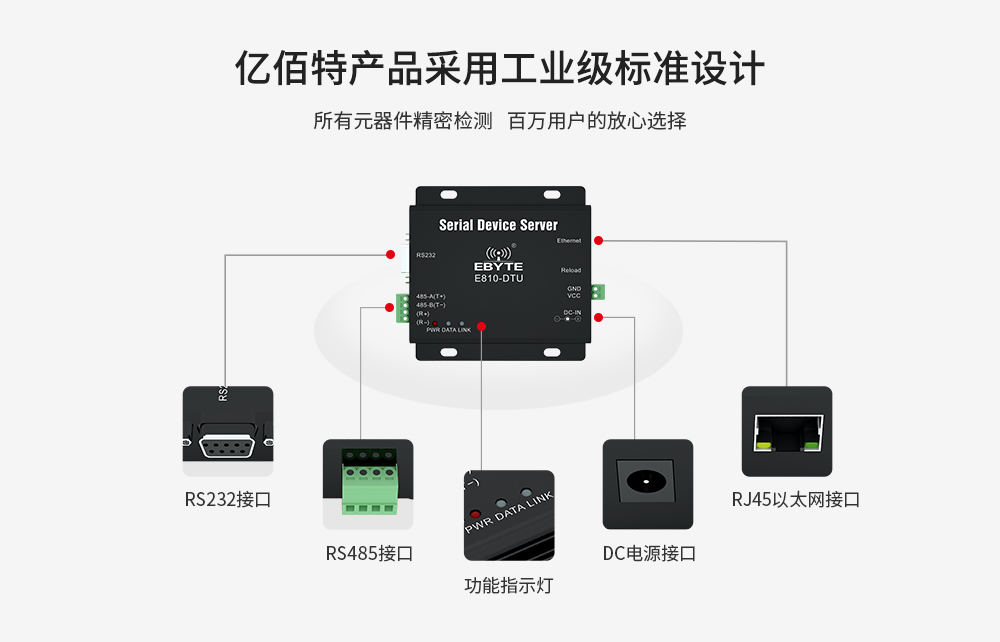

腳號
功能說明
1RS232

RS232數據接口（DB9孔型連接器）

2485-A(T+)

RS485數據接口A端/RS422數據發送（A+）接口（3.81mm接線端子）

3485-B(T-)

RS485數據接口B端/RS422數據發送（B-）接口（3.81mm接線端子）

4(R+)

RS422數據接收（A+）（3.81mm接線端子）

5(R-)

RS422數據接收（B-）接口 （3.81mm接線端子）

6PWR

電源指示燈

7DATA

數據收發指示燈

8LINK

網絡連接指示燈

9DC-IN

電源插座，默認供電8~36V，建議12V/24V，不可與電源插座同時供電

10VCC

電源接線端子，默認8~36V，建議12V/24V，不可與電源插座同時供電（3.81mm接線端子）

11GND

電源接線端子地（3.81mm接線端子）

12Reload

恢復出廠設置按鍵，長按5~10s有效

13Ethernet

RJ45網絡接口
