當前位置： 首頁 >產品中心 >CAN總線>CAN 網關>E810-DTU(CAN-RS485)

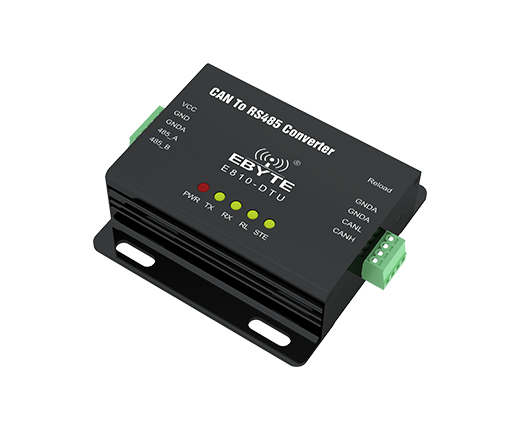

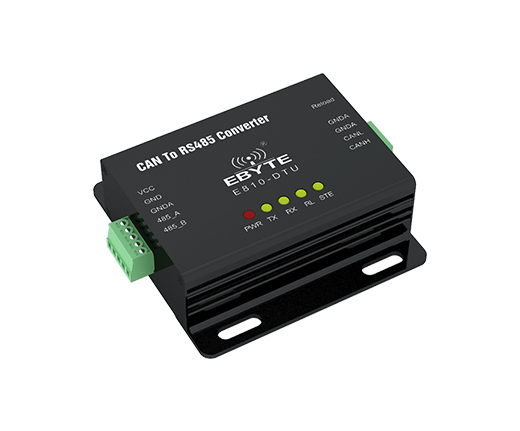

E810-DTU(CAN-RS485) 雙向轉換協議DTU

接口信號：CAN

接口方式：RS485

網絡協議：IP、TCP/UDP、ARP、IPV4

工作電壓：DC 8~28

產品尺寸：66*66*21mm

產品重量：74g±1g

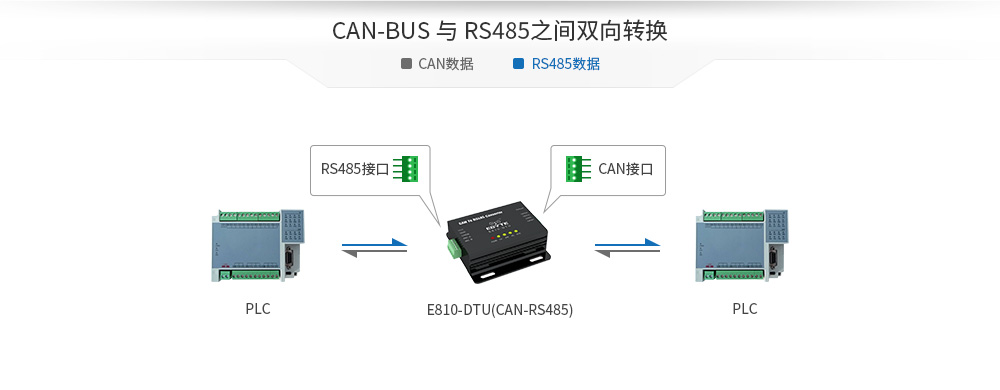

產品簡介：E810-DTU(CAN-RS485)是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換產品。產品使用8V～28V寬電壓供電，集成1路CAN-BUS接口和1路RS485接口，可實現RS485、CAN兩種不同協議數據之間的雙向轉換。

CAN總線

E810-DTU(CAN-RS485)_01

E810-DTU(CAN-RS485)_03

E810-DTU(CAN-RS485)_04

E810-DTU(CAN-RS485)_05

E810-DTU(CAN-RS485)_06

E810-DTU(CAN-RS485)_07

E810-DTU(CAN-RS485)_08

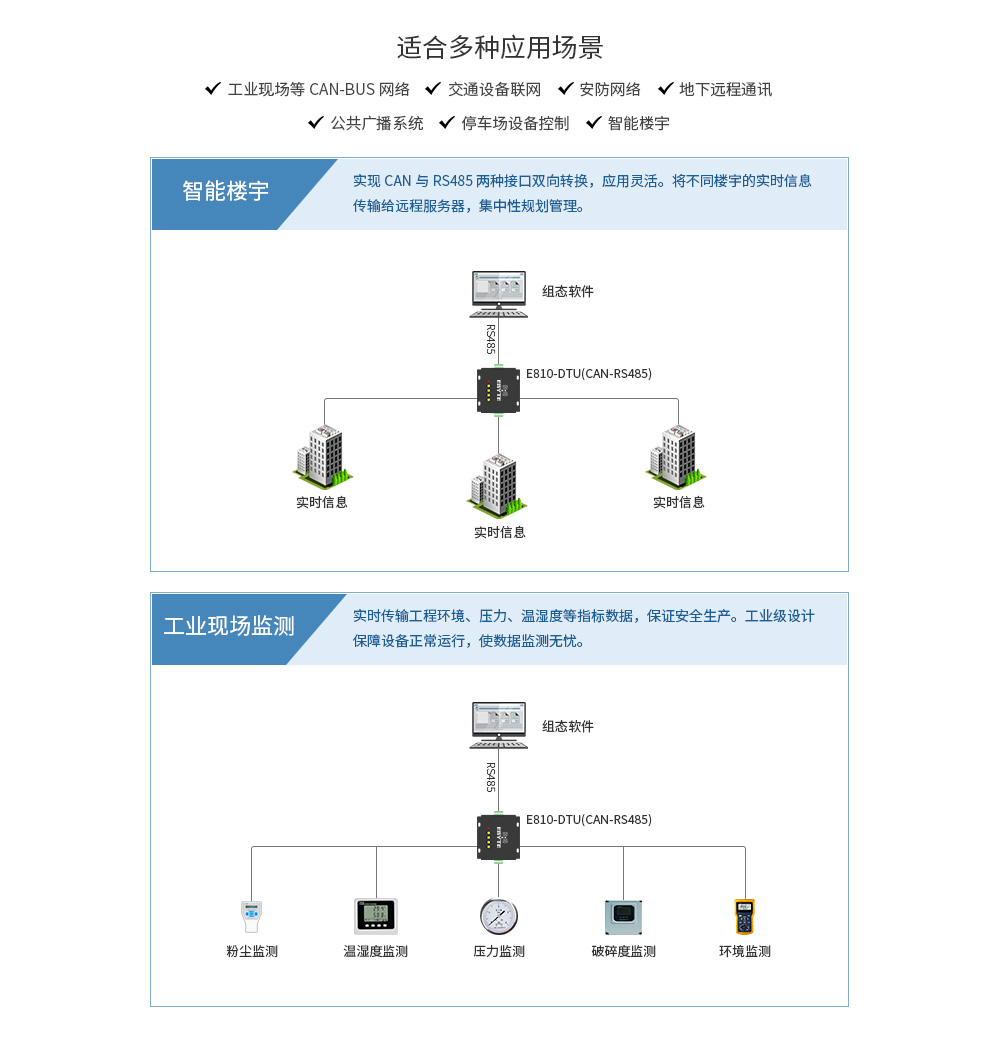

應用-RS485

硬件特點硬件測試_01硬件測試_02硬件測試_03

參數類型參數名稱
數值
RS485

串口波特率

奇偶校驗

數據位

停止位

流控

115200 bps

無

8

1

關

CAN

CAN 波特率

CAN ID 號

流控

100k bps

0x00000000

關

默認工作模式 透?jìng)髂Ｊ?br />

接收所有數據類型

默認設備地址Modbus 設備地址

默認地址為 1

幀分包參數

時間

字節數

10ms

1000byte


主要參數最小值典型值最大值單位條件
電源電壓
8-28V推薦12V或者24V供電（超過28V可能會永久損壞設備）
工作溫度
-40-
+85℃工業級

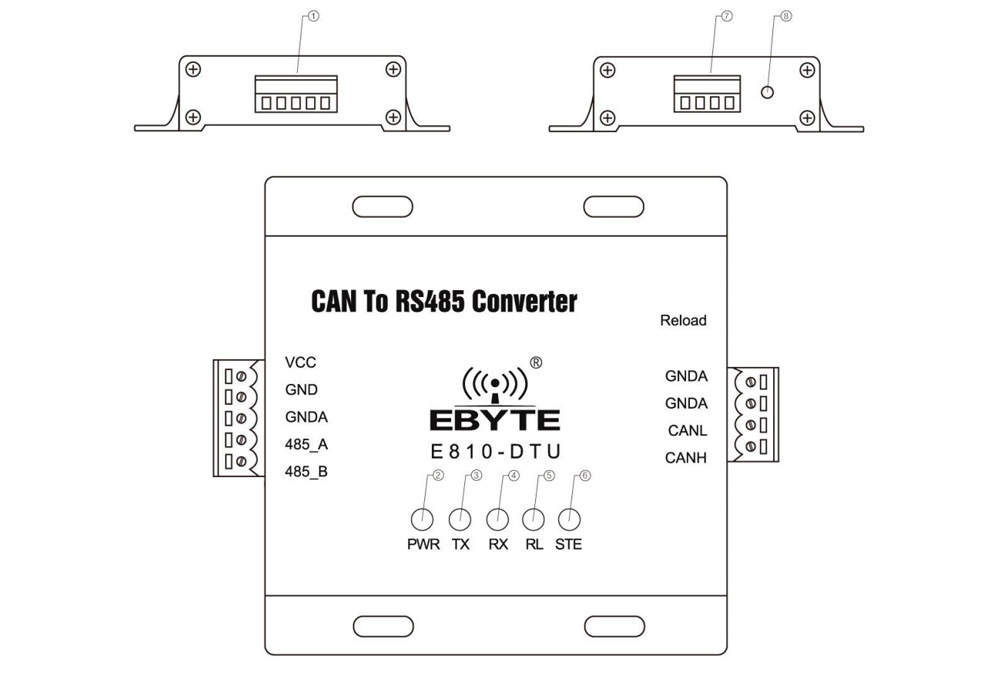

未標題-1

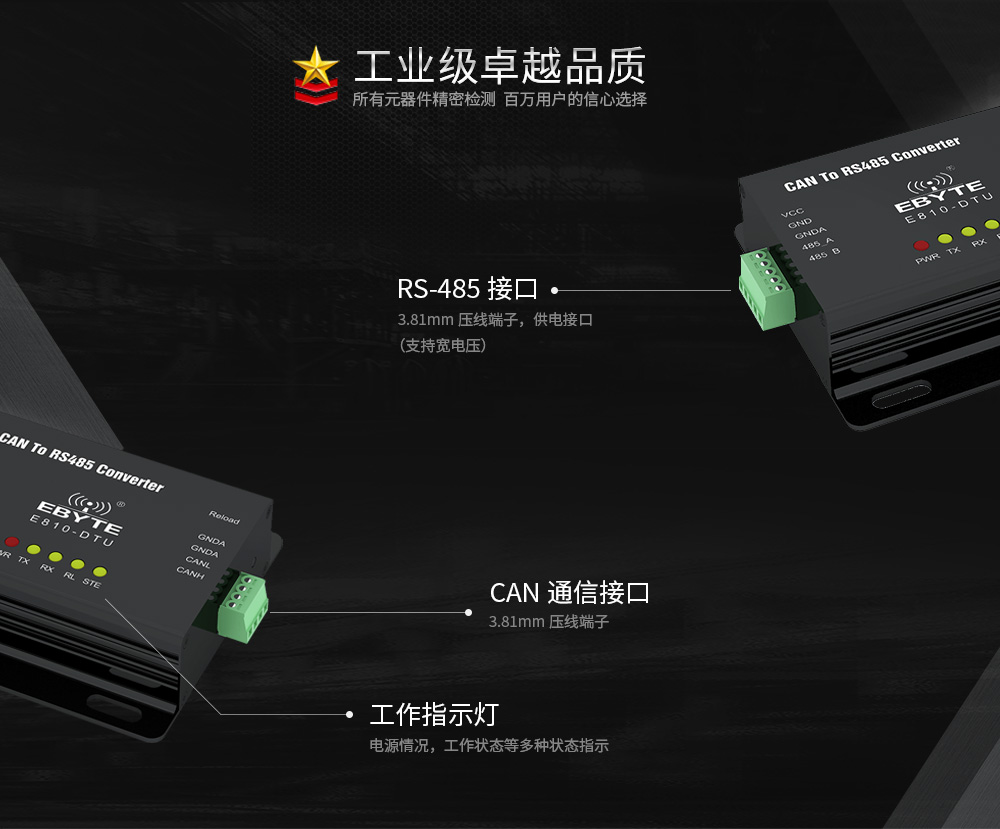

腳號
功能說明
1VCC

電源，默認8-28V（可定制標準5V版本），建議12V/24V

2GND

電源地

3GNDA

RS485公共端，外接其它設備RS485設備的GND

4485_A

RS485總線數據A

5485_B

RS485總線數據B

6PWR

電源指示燈

7TX

串口發送指示燈

8RX

串口接收指示燈

9RL

恢復出廠設置指示燈，長按5-10S設備恢復出產設置

10STE

狀態指示燈

11GNDA

信號參考地

12GNDA

信號參考地

13CAN-H can總線H

CAN通信接口

14CAN-L can總線L

CAN通信接口


       產品說明書
    ?【用戶手冊】E810-DTU(CAN-RS485)_UserManual_CN 下載


       工具軟件

    【配置軟件】E810-DTU(CAN-RS485)  下載


       億佰特簡介
    【企業簡介】  下載


       在線購買
    【億佰特官方淘寶店】：https://item.taobao.com
    【京東商城】：https://i-item.jd.com
     【官方淘寶】：https://item.taobao.com
     【致哲億佰特專賣店】：https://detail.tmall.com
    【阿里巴巴】：https://detail.1688.com
