當前位置： 首頁 >產品中心 >CAN總線>CAN 網關>E810-DTU(CAN-ETH)

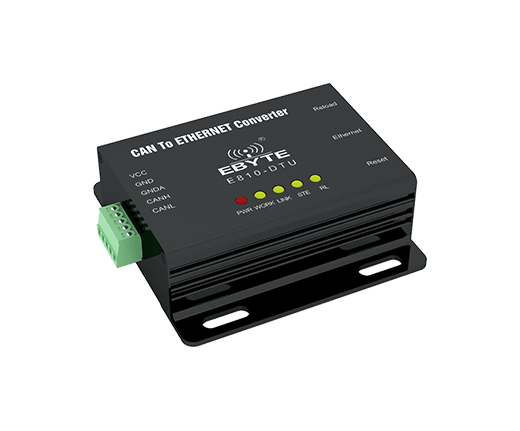

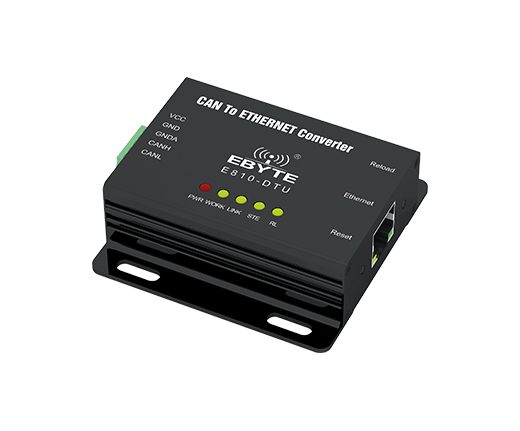

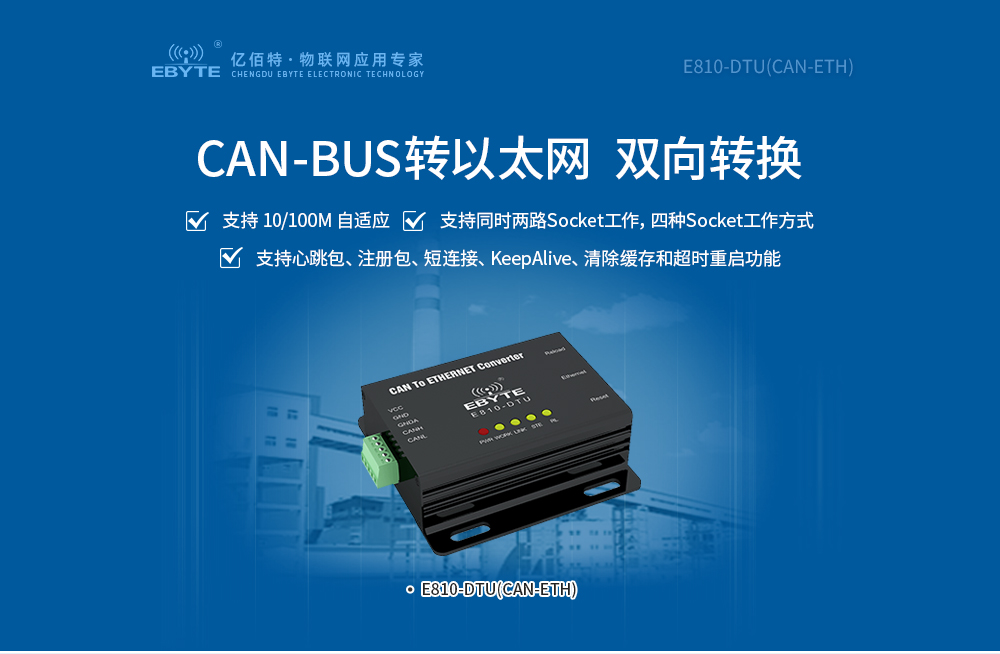

E810-DTU(CAN-ETH) 雙向轉換DTU網關

接口信號：CAN

接口方式：以太網

網絡協議：IP、TCP/UDP、ARP、ICMP、IPV4

工作電壓：DC 8-28V

產品尺寸：66*66*21mm

產品重量：74g±1g

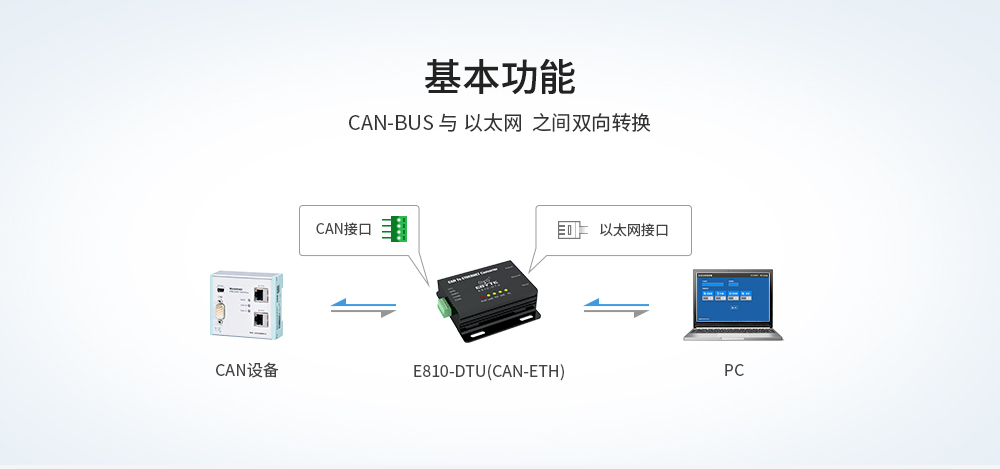

產品簡介：E810-DTU(CAN-ETH)是集成1路CAN接口、1路以太網接口的高性能型CAN-bus總線通訊接口DTU。采用E810-DTU(CAN-ETH)高性能DTU，用戶可以輕松完成CAN-bus網絡和以太網網絡的互連互通。

CAN總線

CH-E810-DTU(CAN-ETH)_01
CH-E810-DTU(CAN-ETH)_02
CH-E810-DTU(CAN-ETH)_03
CH-E810-DTU(CAN-ETH)_04

CH-E810-DTU(CAN-ETH)_05
CH-E810-DTU(CAN-ETH)_06
CH-E810-DTU(CAN-ETH)_07

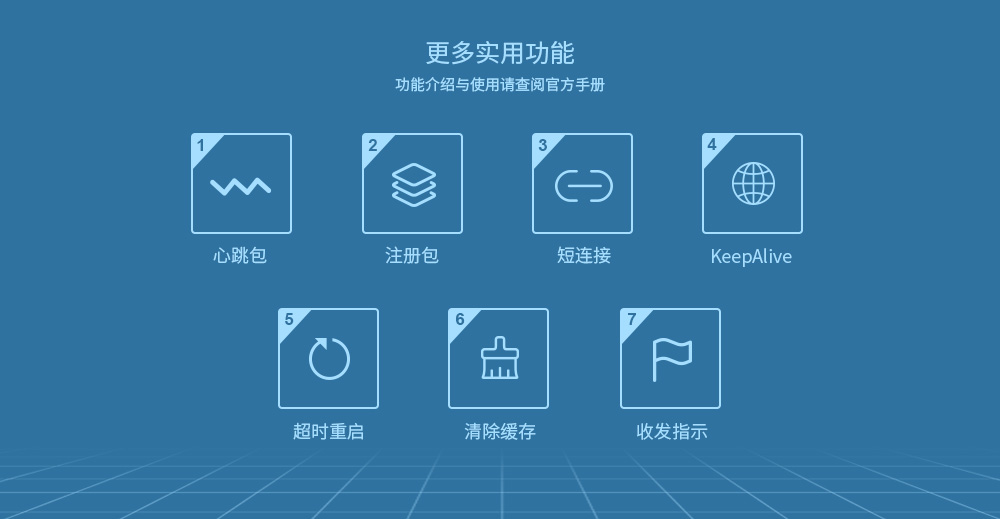

CH-E810-DTU(CAN-ETH)_08更多實用功能-1000CH-E810-DTU(CAN-ETH)_13
CH-E810-DTU(CAN-ETH)_14
CH-E810-DTU(CAN-ETH)_15


序號
參數規格
1接口方式

以太網:RJ45 ,10/100Mbps

CAN:1*5*3.81, 壓線方式

2網絡協議

IP、 TCP/UDP、 ARP、 ICMP、 IPV4

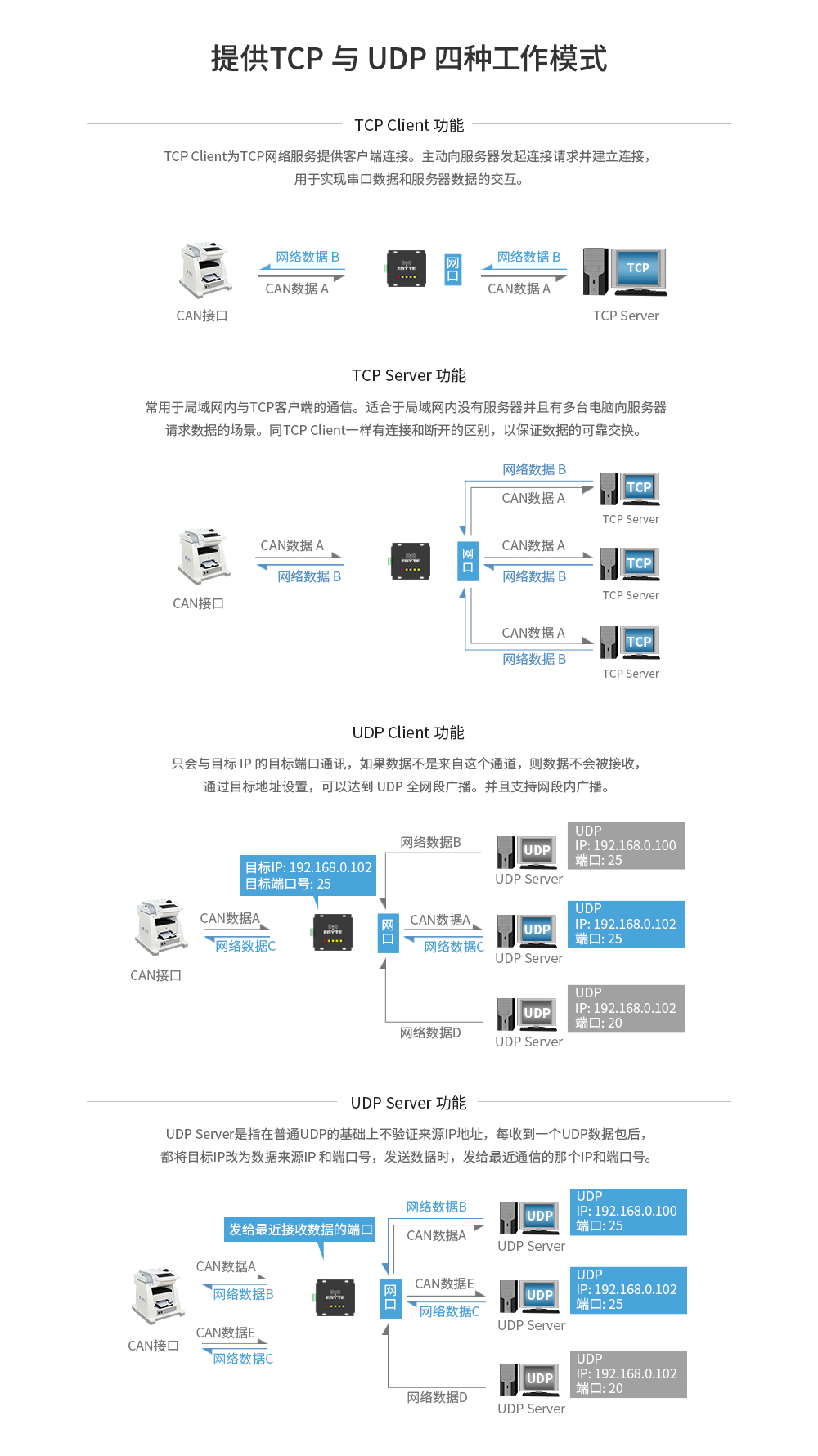

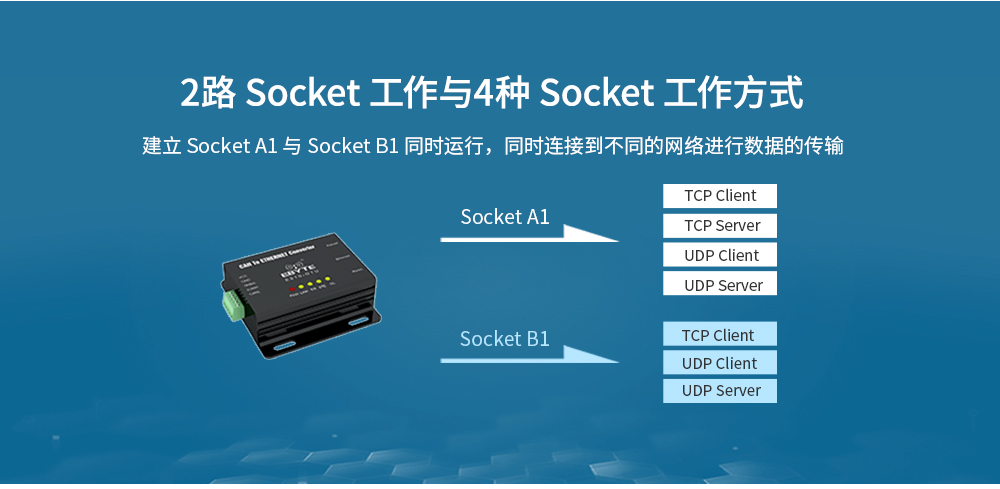

3簡單透傳方式

TCP Server、TCP Client、UDP Server、UDP Client

4數據打包機制

字節打包和時間打包

5TCP Server 連接

支持最多 6 路 TCP 連接

6IP 獲取方式

靜態 IP、 DHCP

7域名解析

支持

8CAN 發送波特率

6Kbps-1000Kbps 區間共 15 個波特率

9CAN 過濾模式

多達 8 種過濾模式

10CAN 數據格式

協議格式

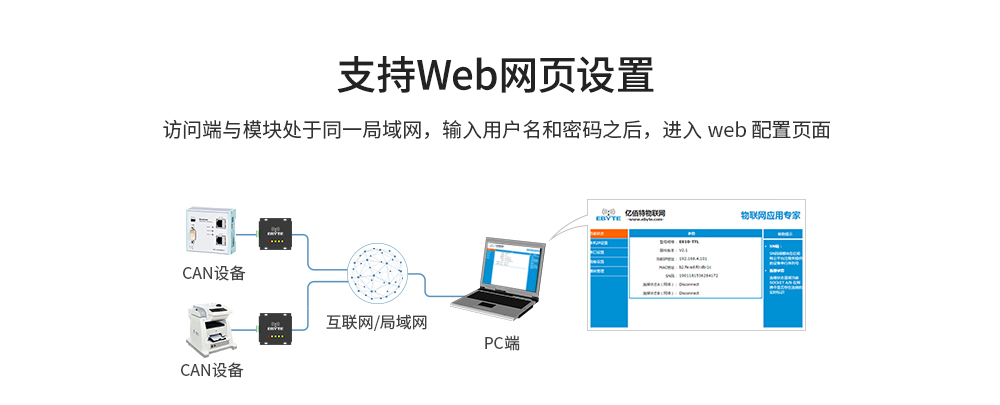

11參數配置

WEB 網頁配置

12工作電流

82mA@12V

13電源電壓

8V~28VDC，超過 28V 可能會燒毀產品，推薦 12V 或者 24V 供電

14工作溫度

-40 ~ +85℃，工業級

15工作濕度

10% ~ 90%，相對濕度，無冷凝

16產品尺寸

66*66*21（mm）

17PCB 工藝

2 層板

18儲存溫度

-40～+125℃，工業級

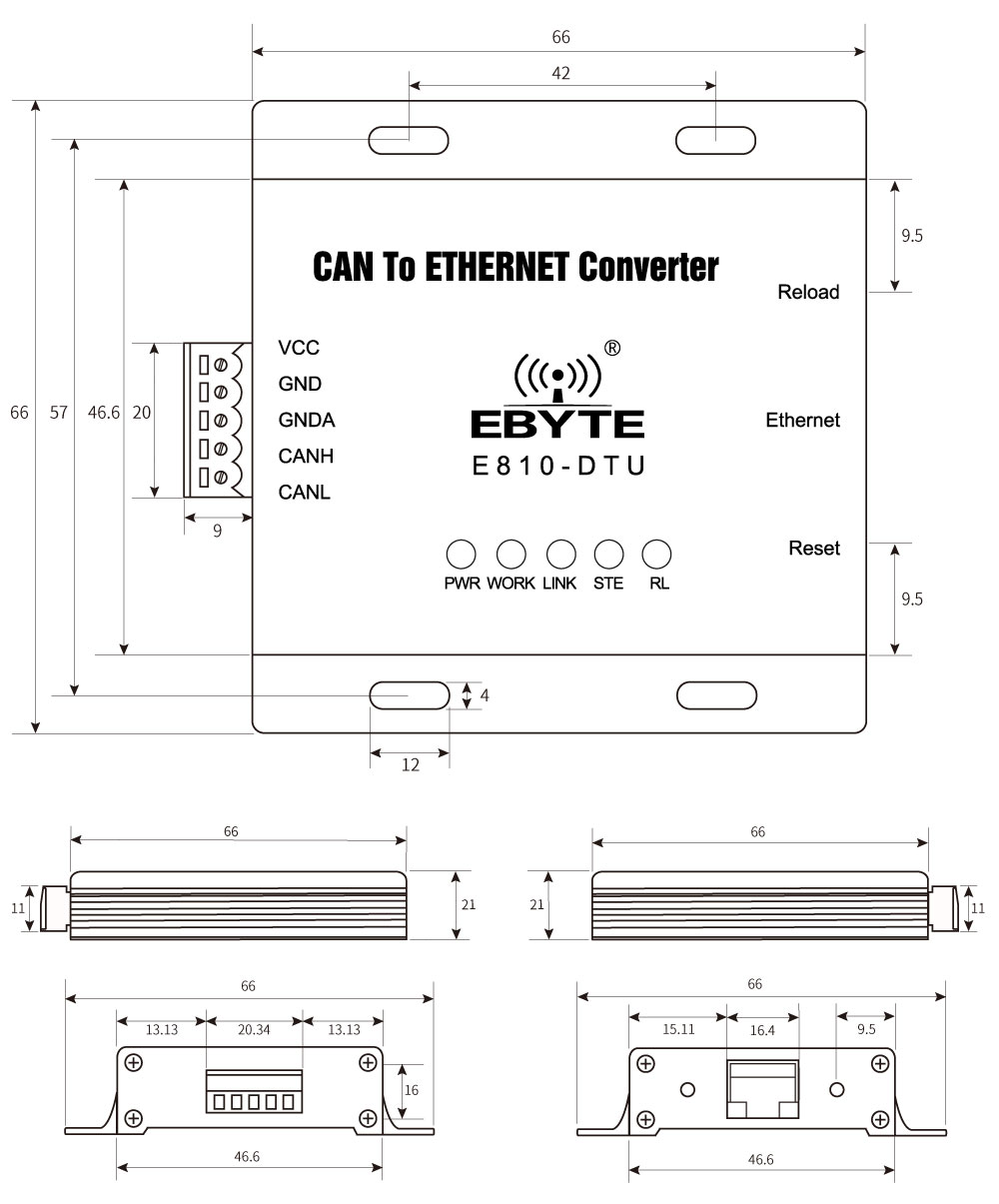

DTU-E810-(CAN-ETH)_Size1000

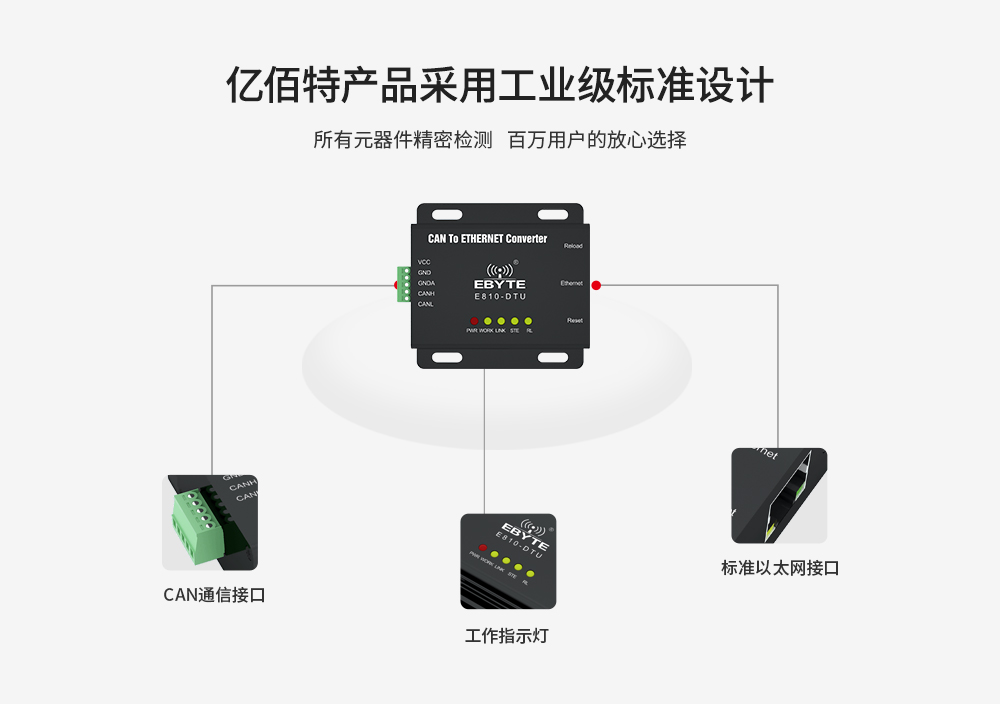

腳號
功能說明
1VCC

電源，默認8-28V（可定制標準5V版本），建議12V/24V

2GND

電源地

3GNDA

信號參考地

4CANH

CAN 通信接口,can 總線 H

5CANL

CAN 通信接口, can 總線 L

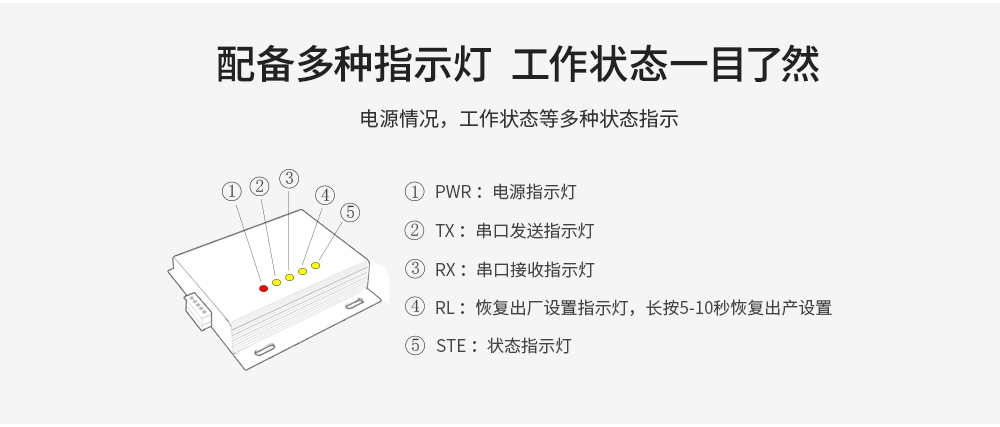

6PWR

電源指示燈

7WORK

收發指示燈

8LINK

連接指示燈

9STE

狀態指示燈

10RL

恢復出廠設置指示燈

11Reset

復位設置按鈕

12Ethernet

RJ45 接口

13Reload

恢復出廠設置按鈕，長按 5-10S 設備恢復出廠設置
