當前位置： 首頁 >產品中心 >CAN總線>CAN 模組>E810-TTL-CAN01

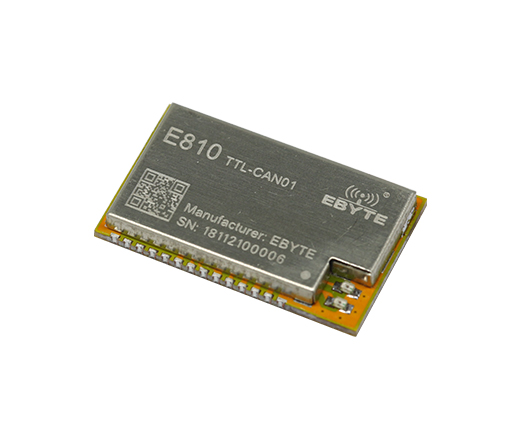

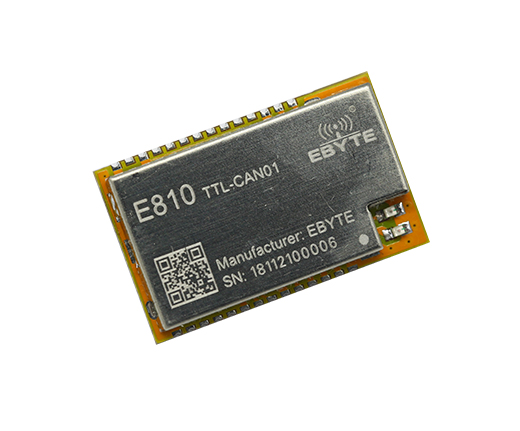

E810-TTL-CAN01 TTL轉CAN模塊

接口信號：CAN

接口方式：UART串口

產品尺寸：26*16mm

產品重量：2.25g

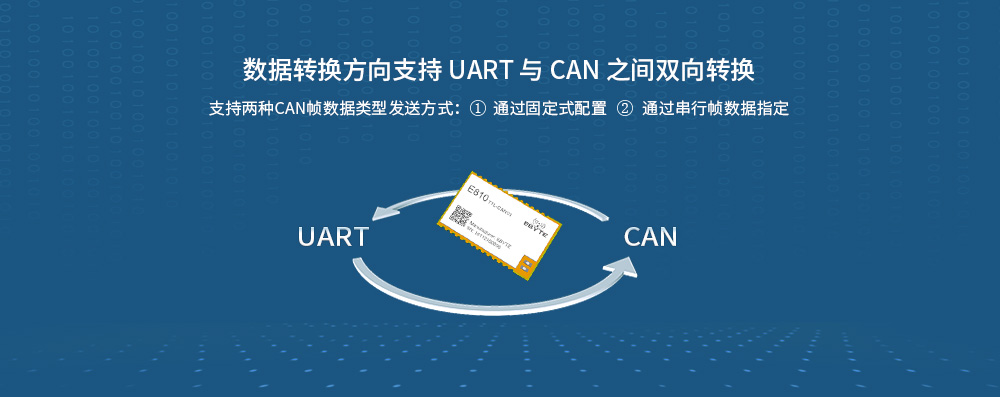

功能特點：UART與CAN雙向轉換

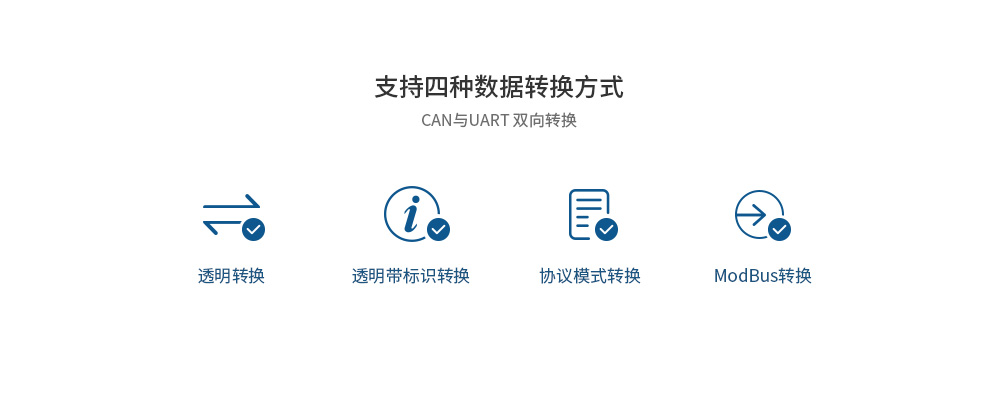

產品簡介：E810-TTL-CAN01是億佰特自主研發的一款小型智能協議轉換模塊，該模塊集成了透?jìng)鞴δ堋⒅鲝囊惑w，即拿即用。支持串口指令配置模塊參數和功能，轉換模式支持透明轉換、透明帶標識轉換、協議模式轉換，并支持Modbus RTU協議轉換。

E810-TTL-CAN01接口轉換設備

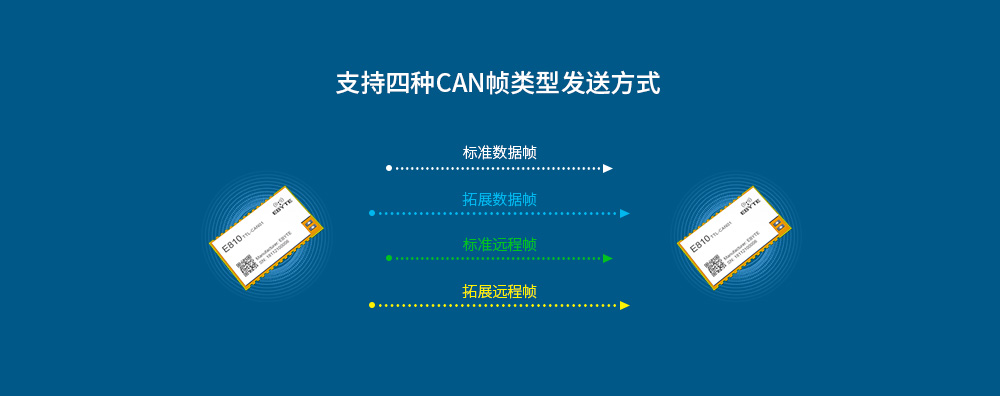

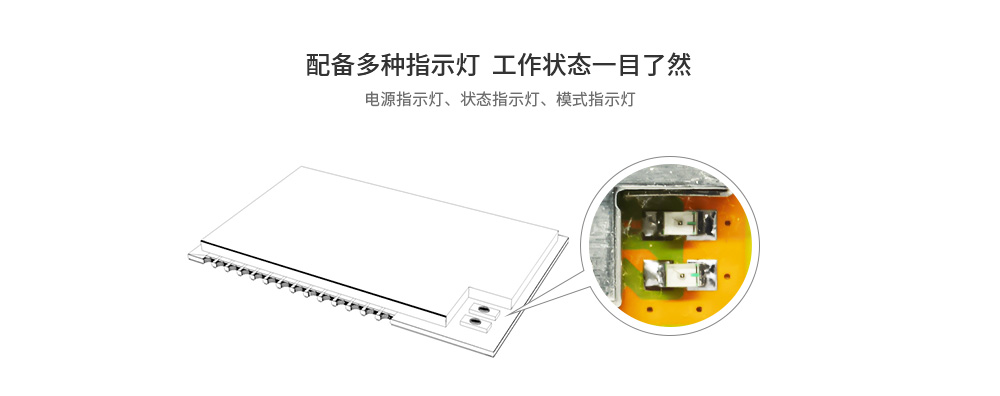

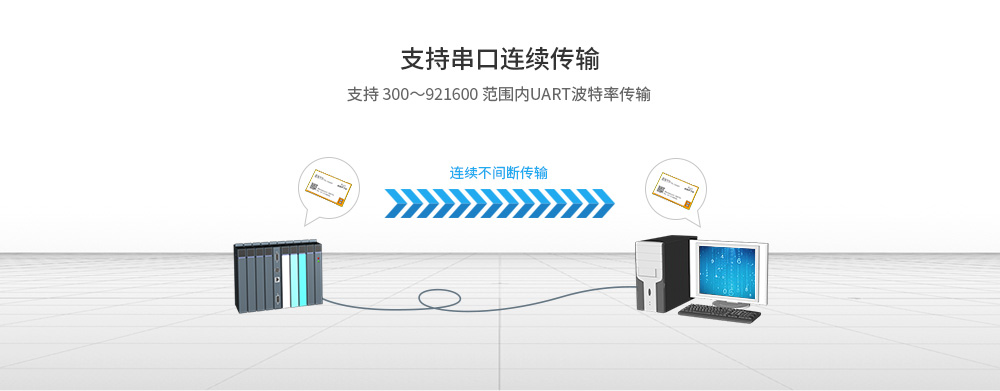

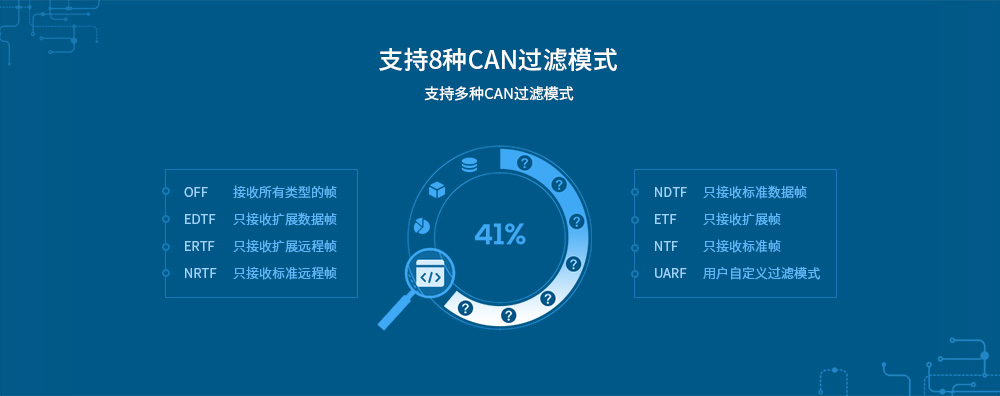

E810-TTL-CAN01_04E810-TTL-CAN01_05E810-TTL-CAN01_06E810-TTL-CAN01_07E810-TTL-CAN01_08E810-TTL-CAN01_09E810-TTL-CAN01_10E810-TTL-CAN01_11E810-TTL-CAN01_12公共應用圖

參數類型參數名稱
數值
UART

串口波特率

奇偶校驗

數據位

停止位

流控

115200 bps

無

8

1

關

CAN

CAN 波特率

CAN ID 號

流控

100kbps

0x00000000

關

默認工作模式 透?jìng)髂Ｊ?br />

接收所有數據類型

默認設備地址Modbus 設備地址

默認地址為 1

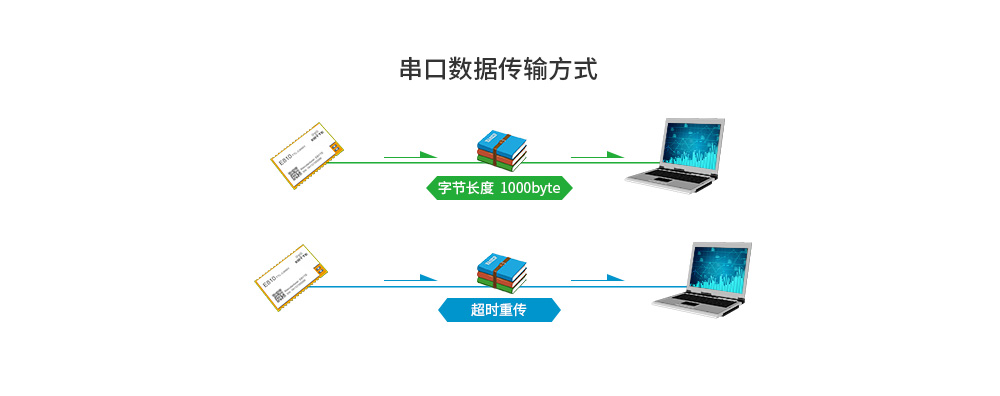

幀分包參數

時間

字節數

10ms

1000byte


電氣參數最小值典型值最大值單位條件
電源電壓
2.3-5.5V超過 5.5V 永久燒毀模塊，推薦 5V 或者 3.3V 供電
工作溫度
-40-
+85℃工業級

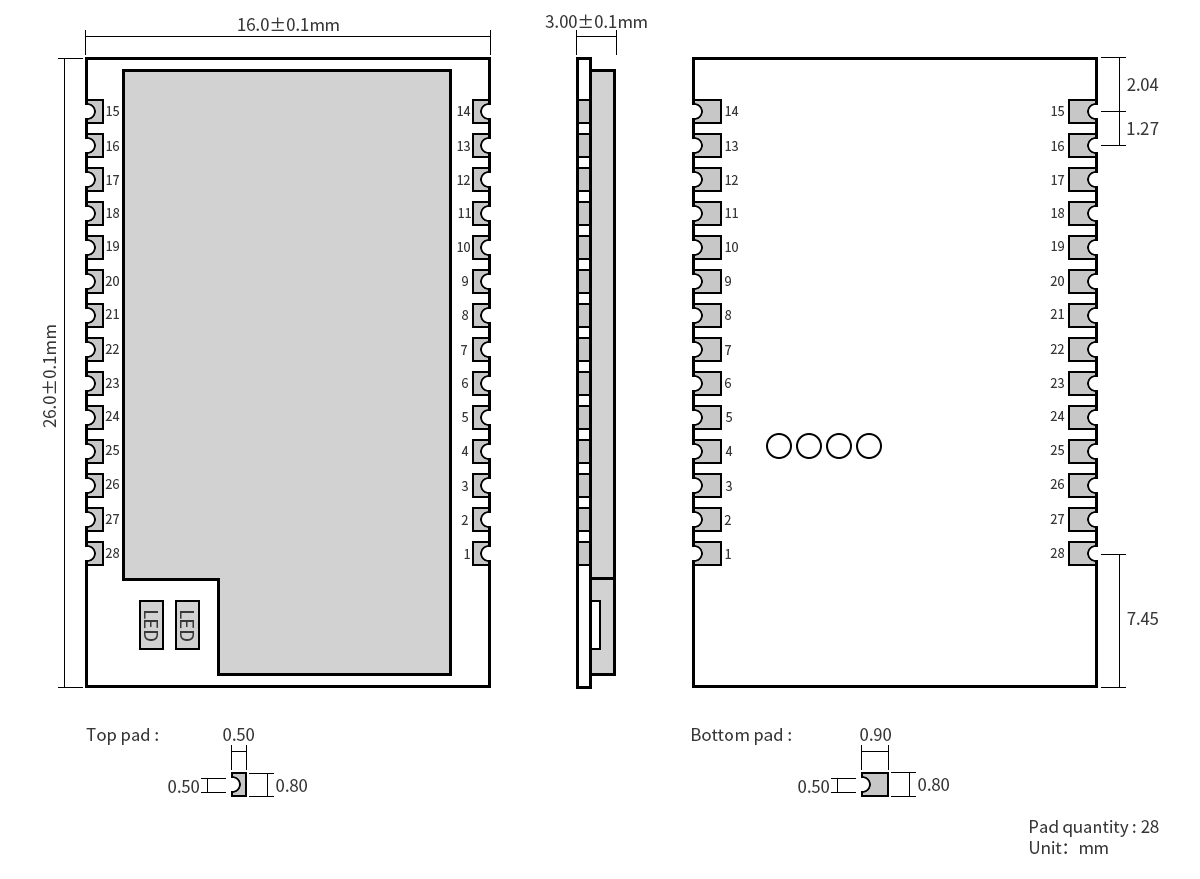

E810_TTL_CAN01_Size

序號
引腳功能說明
1CANH
CAN 總線高

CAN 總線高

2CANL
CAN 總線低

CAN 總線低

3GND電源地

電源參考地

4TXD串口發送

模塊對外輸出串口數據

5RXD串口接收

模塊接收外部串口數據

6~12NC-

空腳

13GND電源地

電源參考地

14VCC電源輸入

電源輸入引腳，推薦標準 5V 或者 3.3V 供電

15GND電源地

電源參考地

16RESET模塊復位引腳

輸入低電平模塊進入硬件復位狀態，輸入高電平模塊回復正常工作狀態，該功能用于

緊急情況下復位操作。

17CFG硬件參數配置引腳

模塊參數配置時， 需將其與 GND 短接。

18Restore恢復出廠引腳

模塊參數恢復出廠時， 需將其與 GND 短接 5s 以上，并在復位或者重新上電后生效。

19~20NC-

空腳

21STE狀態指示引腳

有數據傳輸時，STE 引腳為低電平。

22~25NC-

空腳

26RTS硬件控制流引腳

硬件控制流 RTS

27CTS硬件控制流引腳

硬件控制流 CTS

28GND電源地

電源參考地

       產品說明書
?       【用戶手冊】E810-TTL-CAN01_UserManual_CN_v1.2.pdf 下載


       開發測試
     【封裝文件】E810-TTL-CAN01  下載

      工具軟件
     【通信測試】串口調試助手_XCOM  下載

       億佰特簡介
    【企業簡介】  下載
